کنتاکتور خازنی چیست و چگونه انتخاب میشود

در تابلوهای برق صنعتی و سیستم‌های اتوماسیون، اصلاح ضریب توان تنها با اضافه‌کردن خازن به مدار انجام نمی‌شود، بلکه انتخاب تجهیزات درست برای وارد و خارج‌کردن این خازن‌ها نقش تعیین‌کننده‌ای در عملکرد و طول عمر کل سیستم دارد. یکی از مهم‌ترین این تجهیزات، کنتاکتور خازنی است؛ قطعه‌ای که اگر درست انتخاب نشود، می‌تواند باعث سوختن خازن‌ها، خرابی مکرر تابلو و افزایش هزینه‌های نگهداری شود. به همین دلیل شناخت دقیق کنتاکتور خازنی، نحوه عملکرد آن و اصول انتخاب صحیح، برای مهندسان برق، تابلو‌سازان و برق‌کاران صنعتی یک ضرورت واقعی محسوب می‌شود.
کنتاکتور خازنی در واقع مدلی تغییر یافته از کنتاکتورهای صنعتی استاندارد است که منحصراً برای کنترل جریان‌های هجومی خازن طراحی شده است. برای درک بهتر ساختار بوبین و مکانیزم داخلی این تجهیزات، پیشنهاد می‌شود ابتدا مقاله کنتاکتور چیست و چه کاربردی دارد؟ را مطالعه فرمایید.

کنتاکتور خازنی چیست و چرا در بانک خازنی اهمیت حیاتی دارد؟

در سیستم‌های برق صنعتی و اتوماسیون، به‌ویژه در تابلوهایی که برای اصلاح ضریب توان طراحی می‌شوند، قطعاتی وجود دارند که نبود یا انتخاب اشتباه آن‌ها می‌تواند عملکرد کل سیستم را زیر سؤال ببرد.

کنتاکتور خازنی دقیقاً یکی از همین تجهیزات کلیدی است. این قطعه به‌صورت اختصاصی برای وارد و خارج‌کردن خازن‌های قدرت به مدار طراحی شده و نقش آن چیزی فراتر از یک کلید ساده قطع و وصل است.

در زمان اتصال خازن به شبکه، به دلیل دشارژ بودن خازن، جریان بسیار شدیدی به‌صورت لحظه‌ای ایجاد می‌شود که اگر کنترل نشود، می‌تواند باعث سوختن کنتاکت‌ها، جوش‌خوردگی تیغه‌ها و حتی آسیب‌دیدن خازن و تجهیزات بالادستی شود.

کنتاکتور خازنی دقیقاً برای مدیریت همین شرایط خاص طراحی شده و به همین دلیل استفاده از کنتاکتور معمولی در بانک خازنی، یکی از اشتباهات رایج و پرهزینه در پروژه‌های برق صنعتی محسوب می‌شود.

عملکرد کنتاکتور خازنی در مدار

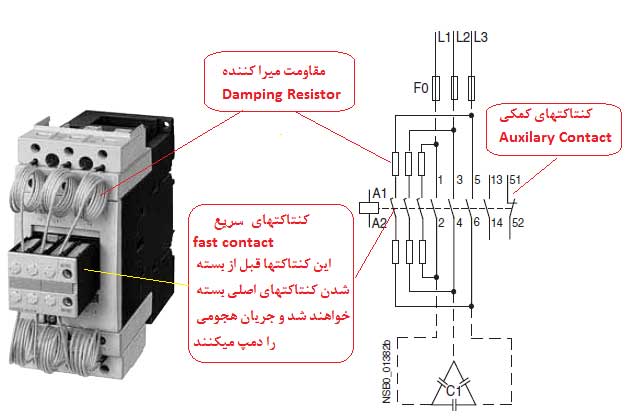

کنتاکتور خازنی به شکلی طراحی شده که فرآیند وصل خازن به شبکه را به‌صورت مرحله‌ای انجام دهد. در لحظه‌ای که فرمان وصل صادر می‌شود، ابتدا جریان از مسیرهایی عبور می‌کند که به مقاومت‌های مخصوص محدودکننده جریان هجومی متصل هستند. این مقاومت‌ها باعث می‌شوند ضربه اولیه جریان خازن کاهش پیدا کند و شبکه دچار شوک الکتریکی نشود. پس از چند میلی‌ثانیه، کنتاکت‌های اصلی وارد مدار می‌شوند و خازن به‌صورت کامل به شبکه متصل می‌گردد.

همین ساختار ساده اما هوشمندانه باعث می‌شود که کنتاکتور خازنی در مقایسه با کنتاکتورهای معمولی، طول عمر بسیار بیشتری داشته باشد و در شرایط کاری سخت، عملکرد پایدار خود را حفظ کند. به همین دلیل است که در تمام تابلوهای استاندارد بانک خازنی اتوماتیک، استفاده از کنتاکتور خازنی یک الزام فنی محسوب می‌شود، نه یک انتخاب اختیاری.

مشخصات فنی کنتاکتور خازنی و ارتباط آن با توان خازن

وقتی درباره مشخصات کنتاکتور خازنی صحبت می‌کنیم، مهم‌ترین نکته این است که این تجهیز بر اساس توان خازنی (kVAR) انتخاب می‌شود، نه صرفاً جریان نامی روی پلاک.

هر پله خازنی با توجه به توان خود، جریان مشخصی را در لحظه وصل به شبکه تحمیل می‌کند و کنتاکتور باید توان تحمل این شرایط را داشته باشد.

علاوه بر توان خازنی، ولتاژ بوبین نیز نقش بسیار مهمی در انتخاب دارد.

بوبین باید دقیقاً با مدار فرمان تابلو هماهنگ باشد، چرا که عدم تطابق ولتاژ می‌تواند باعث لرزش، داغ‌شدن یا حتی سوختن بوبین شود.
در تابلوهای صنعتی معمولاً از بوبین 220 ولت AC استفاده می‌شود، اما در سیستم‌های کنترلی و PLC محور، ولتاژهای 24 ولت نیز کاربرد فراوانی دارند.

از نظر ساختاری، کنتاکتور خازنی معمولاً سه‌پل طراحی می‌شود و به‌گونه‌ای ساخته شده که بتواند تعداد بالای قطع و وصل در ساعت را بدون افت کیفیت تحمل کند؛ موضوعی که در بانک‌های خازنی اتوماتیک اهمیت بسیار بالایی دارد.

جایگاه کنتاکتور خازنی در مدار بانک خازنی

در شماتیک استاندارد بانک خازنی، کنتاکتور خازنی بین تجهیزات حفاظتی و خازن قدرت قرار می‌گیرد.

فرمان وصل و قطع این کنتاکتور توسط رگولاتور بانک خازنی صادر می‌شود؛ رگولاتوری که با اندازه‌گیری ضریب توان شبکه و دریافت اطلاعات از ترانس جریان، تصمیم می‌گیرد کدام پله خازنی در چه زمانی وارد مدار شود.

در این مدار، عملکرد صحیح کنتاکتور خازنی تضمین می‌کند که خازن بدون تنش الکتریکی وارد مدار شود و سیستم اصلاح ضریب توان به‌صورت پایدار کار کند. اگر این قطعه به‌درستی انتخاب نشده باشد، نه‌تنها عملکرد رگولاتور مختل می‌شود، بلکه احتمال خرابی متوالی خازن‌ها نیز افزایش پیدا می‌کند.

بسیاری از کاربران سوال می‌کنند که آیا می‌توان از رله‌های شیشه‌ای برای تحریک پله‌های خازنی خرد استفاده کرد؟ پاسخ به دلیل جریان هجومی شدید خازن منفی است. برای درک بهتر محدودیت‌های رله در مقابل تجهیزات قدرت، توصیه می‌شود مقاله تفاوت کنتاکتور و رله را مطالعه کنید تا با ساختار جرقه‌گیرها بیشتر آشنا شوید.

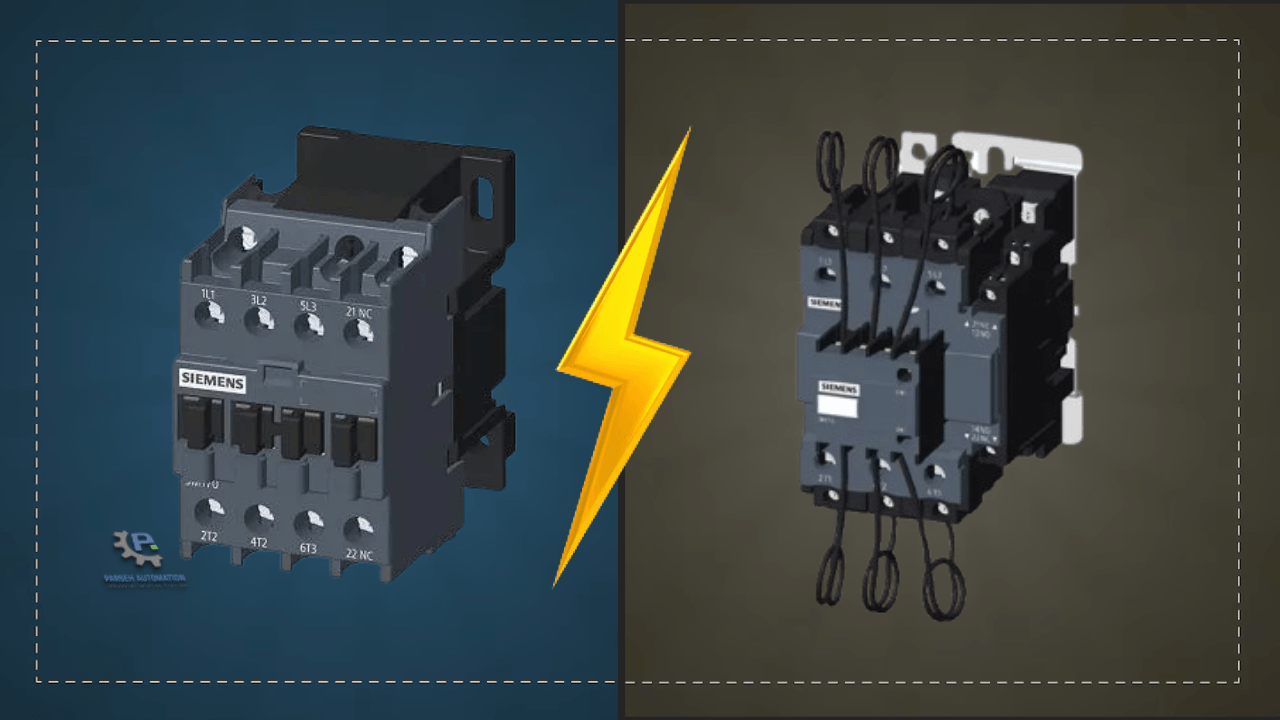

تفاوت کنتاکتور خازنی و کنتاکتور معمولی

اگرچه از نظر ظاهری ممکن است کنتاکتور خازنی شباهت زیادی به کنتاکتورهای قدرت معمولی داشته باشد، اما در عمل تفاوت آن‌ها بسیار اساسی است.

کنتاکتور معمولی برای راه‌اندازی موتور یا بارهای مقاومتی و سلفی طراحی شده و هیچ آمادگی‌ای برای مواجهه با جریان‌های هجومی شدید ندارد. در حالی که کنتاکتور خازنی با استفاده از مقاومت‌های پیش‌وصل و طراحی خاص کنتاکت‌ها، دقیقاً برای همین شرایط بحرانی ساخته شده است.

به همین دلیل، استفاده از کنتاکتور معمولی در مدار خازن شاید در کوتاه‌مدت جواب بدهد، اما در بلندمدت باعث افزایش هزینه تعمیرات، کاهش عمر تجهیزات و حتی توقف خط تولید خواهد شد.

راهنمای جامع و اصولی انتخاب کنتاکتور خازنی

انتخاب صحیح کنتاکتور خازنی مستقیماً به توان هر پله خازنی و شرایط کاری تابلو بستگی دارد. هرچه توان خازن بالاتر باشد، جریان بیشتری در لحظه اتصال ایجاد می‌شود و به همان نسبت، کنتاکتور باید از ظرفیت بالاتری برخوردار باشد.

تجربه نشان داده که انتخاب کنتاکتور با کمی ضریب اطمینان بالاتر از مقدار محاسباتی، در عمل نتیجه بسیار بهتری می‌دهد و از استهلاک زودرس جلوگیری می‌کند.

انتخاب کنتاکتور خازنی برخلاف تصور بسیاری از مجریان، فقط بر اساس عدد آمپر نوشته‌شده روی بدنه انجام نمی‌شود. این تجهیز مستقیماً با توان خازن (kVAR)، سطح ولتاژ شبکه و شرایط کاری تابلو در ارتباط است.

دلیل این موضوع هم به ماهیت خازن برمی‌گردد؛ خازنی که در لحظه اتصال، رفتاری شبیه اتصال کوتاه از خود نشان می‌دهد و جریان هجومی بسیار بزرگی را به مدار تحمیل می‌کند. بنابراین کنتاکتوری که قرار است این خازن را وارد مدار کند، باید توان تحمل این ضربه اولیه را داشته باشد.

در سیستم‌های سه‌فاز، ارتباط مستقیمی بین توان خازن و جریان آن وجود دارد. این ارتباط از طریق یک فرمول ساده اما بسیار کاربردی قابل محاسبه است که پایه اصلی انتخاب کنتاکتور خازنی محسوب می‌شود.

فرمول محاسبه جریان خازن برای انتخاب کنتاکتور خازنی

برای محاسبه جریان هر پله خازنی در شبکه سه‌فاز، از رابطه زیر استفاده می‌شود:

I = Q / (√3 × V)

در این فرمول،
I جریان خازن بر حسب آمپر است،
Q توان خازن بر حسب کیلووار (kVAR)،
V ولتاژ خط بر حسب ولت (معمولاً 400 یا 380 ولت).

به‌عنوان مثال، اگر یک خازن 25 کیلووار در شبکه 400 ولت داشته باشیم، جریان نامی آن به‌صورت تقریبی برابر خواهد بود با:

25,000 ÷ (1.73 × 400) ≈ 36 آمپر

اما نکته مهم اینجاست که این عدد فقط جریان نامی خازن است، نه جریان هجومی لحظه وصل. جریان هجومی می‌تواند چندین برابر این مقدار باشد، به همین دلیل کنتاکتور خازنی همیشه باید با ضریب اطمینان بالاتر انتخاب شود.

در عمل، معمولاً کنتاکتوری انتخاب می‌شود که حداقل 1.5 تا 2 برابر جریان محاسبه‌شده را پشتیبانی کند و از نوع مخصوص خازنی باشد، نه کنتاکتور قدرت معمولی.

جدول انتخاب کنتاکتور خازنی

اگر علاوه بر بانک خازنی، قصد انتخاب تجهیزات برای بارهای موتوری (AC3) را نیز دارید، حتماً به راهنمای جامع انتخاب کنتاکتور مراجعه کنید تا جداول استاندارد توان و آمپراژ را مشاهده نمایید.

نگهداری دوره‌ای کنتاکتور خازنی چرا اهمیت دارد؟

برخلاف تصور رایج، کنتاکتور خازنی قطعه‌ای نیست که بعد از نصب بتوان آن را به حال خود رها کرد. این تجهیز در قلب بانک خازنی قرار دارد و مستقیماً با جریان‌های بالا سروکار دارد، بنابراین بازدید و نگهداری دوره‌ای نقش بسیار مهمی در افزایش طول عمر آن دارد.

در طول زمان، به‌دلیل قطع و وصل‌های مکرر، کنتاکت‌ها دچار فرسایش می‌شوند و مقاومت‌های پیش‌وصل نیز تحت تنش حرارتی قرار می‌گیرند. اگر این موارد به‌موقع بررسی نشوند، ممکن است کنتاکتور در ظاهر سالم باشد اما در عمل وظیفه خود را به‌درستی انجام ندهد.

روش‌های تست سلامت کنتاکتور خازنی در تابلو برق

یکی از ساده‌ترین روش‌های بررسی سلامت کنتاکتور خازنی، بررسی ظاهری آن در زمان بی‌برقی تابلو است. تغییر رنگ بدنه، بوی سوختگی یا آثار حرارت بیش از حد معمولاً نشانه وجود مشکل در کنتاکت‌ها یا مقاومت‌های داخلی است. در کنار این بررسی ظاهری، عملکرد مکانیکی کنتاکتور نیز اهمیت دارد؛ حرکت تیغه‌ها باید نرم، یکنواخت و بدون گیرکردن باشد.

در زمان برق‌دار بودن تابلو، شنیدن صدای غیرعادی هنگام وصل یا قطع خازن می‌تواند نشانه خرابی مقاومت‌های محدودکننده جریان هجومی باشد. همچنین اندازه‌گیری دمای کنتاکتور در حالت کارکرد عادی، اطلاعات بسیار خوبی درباره وضعیت آن می‌دهد.

دمای بیش از حد معمول معمولاً به معنی انتخاب نادرست سایز یا فرسودگی داخلی است.

در تست‌های تخصصی‌تر، اندازه‌گیری ولتاژ دو سر خازن پس از قطع کنتاکتور نیز اهمیت دارد. اگر خازن به‌درستی دشارژ نشود، احتمال آسیب در وصل بعدی افزایش پیدا می‌کند و این موضوع مستقیماً به عملکرد کنتاکتور خازنی مرتبط است.

جمع بندی نهایی

در تابلوهایی که بانک خازنی به‌صورت اتوماتیک کار می‌کند و در طول روز بارها پله‌ها وارد و خارج می‌شوند، تعداد دفعات قطع و وصل اهمیت زیادی پیدا می‌کند. هرچه این تعداد بیشتر باشد، کنتاکتور تحت تنش حرارتی و مکانیکی بالاتری قرار می‌گیرد. در چنین شرایطی، انتخاب برند معتبر و سایز بالاتر، یک انتخاب فنی هوشمندانه است.

همچنین دمای محیط تابلو، تهویه داخلی، ارتفاع از سطح دریا و حتی وجود هارمونیک‌ها در شبکه، همگی عواملی هستند که در انتخاب نهایی کنتاکتور خازنی باید لحاظ شوند. در شبکه‌هایی که هارمونیک بالا وجود دارد، فشار مضاعفی به خازن و کنتاکتور وارد می‌شود و انتخاب ضعیف، خیلی زود خودش را با خرابی نشان می‌دهد.

اگر به‌دنبال عملکرد پایدار و بدون دردسر بانک خازنی خود هستید، انتخاب یک کنتاکتور خازنی استاندارد و باکیفیت اولین و مهم‌ترین قدم است. کنتاکتور خازنی، مخصوص کار در مدار خازن طراحی شده و با بهره‌گیری از مقاومت‌های پیش‌وصل، جریان هجومی اولیه خازن را به‌طور مؤثر کنترل می‌کند. این ویژگی باعث افزایش عمر خازن، جلوگیری از جوش‌خوردگی کنتاکت‌ها و کاهش استهلاک تابلو برق می‌شود.

این کنتاکتورها برای استفاده در بانک‌های خازنی اتوماتیک و ثابت، در توان‌های مختلف و با ولتاژهای بوبین متنوع عرضه می‌شوند و انتخاب آن‌ها بر اساس نیاز واقعی پروژه انجام می‌گیرد، نه صرفاً بر اساس عدد آمپر.
