اینورتر زیمنس در خانواده‌های مختلف SINAMICS برای کنترل دور و عملکرد موتورهای صنعتی عرضه می‌شود. محصولات موجود در این صفحه از سری SINAMICS V20 هستند؛ مدل و قیمت مناسب را با توجه به برق ورودی، جریان پلاک موتور، نوع بار و کد کامل سفارش بررسی کنید. مدل‌های ورودی تک‌فاز V20 نیز خروجی سه‌فاز دارند. این محصولات با ۲ سال گارانتی تعویض بی‌قیدوشرط پارسه اتوماسیون عرضه می‌شوند.
اینورتر زیمنس در خانواده‌های مختلف SINAMICS برای کنترل سرعت، گشتاور و در برخی سری‌ها موقعیت موتور عرضه می‌شود. این مجموعه از درایوهای عمومی پمپ و فن تا تجهیزات پیشرفته کنترل حرکت و سروودرایو را شامل می‌شود.
برای خرید اینورتر زیمنس، ابتدا باید خانواده مناسب کاربرد را مشخص کرد و سپس مدل دقیق را انتخاب کرد. توان موتور، جریان نامی، ولتاژ تغذیه، شرایط بار، شبکه صنعتی و امکانات کنترلی در این انتخاب مؤثر هستند. دو درایو با توان یکسان الزاماً قابلیت‌ها یا کد سفارش یکسانی ندارند.
خانواده‌های اصلی برای مقایسه اولیه عبارت‌اند از:
⚠️ این معرفی، مقایسه‌ای از خانواده‌های اصلی است. قابلیت‌هایی مانند PROFINET، کنترل برداری، ایمنی یکپارچه یا کنترل موقعیت را نباید به تمام محصولات SINAMICS تعمیم داد.
برای کنترل دور عمومی، ابتدا قابلیت‌های V20 را بررسی کنید. اگر پروژه به شبکه صنعتی مشخص، عملکرد دقیق در سرعت پایین، کنترل حرکت یا قابلیت ایمنی نیاز دارد، انتخاب باید براساس الزامات همان پروژه انجام شود.
پمپ و فن نیز همیشه کاربرد ساده محسوب نمی‌شوند؛ تعداد موتورها، روش کنترل، سنسورها، شرایط محیط و نیاز به ارتباط با PLC می‌توانند انتخاب را تغییر دهند. نام صنعت یا توان موتور، به‌تنهایی خانواده مناسب را مشخص نمی‌کند.

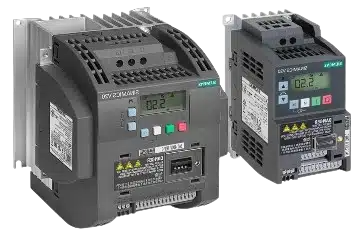

محصولات عرضه‌شده در این صفحه از سری SINAMICS V20 هستند. در ادامه، مشخصات و راهنمای خرید همین سری بررسی می‌شود. برای مقایسه آن با سایر برندها نیز می‌توانید صفحه اینورتر صنعتی را بررسی کنید.
V20 یک درایو فرکانس متغیر یا VFD برای کنترل سرعت موتورهای آسنکرون سه‌فاز است. تنظیم فرکانس و ولتاژ خروجی، همراه با امکان تنظیم زمان شتاب‌گیری و کاهش سرعت، کنترل موتور را متناسب با فرایند فراهم می‌کند.
روش‌های کنترل این خانواده شامل V/f خطی، درجه‌دو، چندنقطه‌ای و V/f با کنترل جریان شار یا FCC است. FCC را نباید معادل همه قابلیت‌های کنترل برداری خانواده‌های پیشرفته‌تر زیمنس در نظر گرفت.
عبارت تک‌فاز یا سه‌فاز در نام محصولات V20 به برق ورودی درایو اشاره دارد:
بنابراین، اینورتر تک‌فاز V20 برای کنترل مستقیم موتور تک‌فاز خازنی انتخاب نمی‌شود. همچنین مدل ورودی ۲۳۰ ولت را نباید وسیله تبدیل معمول برق ۲۳۰ ولت به خروجی سه‌فاز ۴۰۰ ولت فرض کرد.
هنگام انتخاب، ولتاژ و نحوه اتصال موتور باید با خروجی درایو سازگار باشند. عبارت «موتور سه‌فاز» به‌تنهایی این سازگاری را ثابت نمی‌کند.
خانواده V20 در مجموع رنج توان ۰٫۱۲ تا ۳۰ کیلووات را پوشش می‌دهد. همه توان‌ها در هر دو کلاس ولتاژ عرضه نمی‌شوند و موجودی فروشگاه نیز الزاماً شامل تمام کدهای خانواده نیست.
مشخصات مهم برای مقایسه مدل‌ها:
⚠️ جریان خروجی در ولتاژهای مختلف الزاماً یکسان نیست. برای شبکه ۴۸۰ ولت، مقدار جریان قابل‌استفاده را از جدول همان کد بررسی کنید.
ظرفیت اضافه‌بار درایو V20 به توان و حالت کاری مدل بستگی دارد:
بنابراین، تحمل اضافه‌بار به معنای امکان کار پیوسته با جریان ۱۵۰٪ نیست.
برای مثال، کد 6SL3210-5BE32-2CV0 در جدول این راهنما دارای توان ۲۲ کیلووات در حالت High Overload و ۳۰ کیلووات در حالت Low Overload است. انتخاب میان این دو حالت باید براساس جریان موتور، شرایط راه‌اندازی و چرخه بار انجام شود.
در مدل‌های تک‌فاز ۰٫۷۵ کیلووات، ظرفیت اضافه‌بار ذکرشده با فرکانس سوئیچینگ ۲ تا ۱۰ کیلوهرتز قابل‌دستیابی است.
دمای مجاز بهره‌برداری از ۱۰- تا ۴۰ درجه سانتی‌گراد بدون کاهش ظرفیت و از ۴۰ تا ۶۰ درجه با کاهش ظرفیت است. برای انطباق با UL/cUL، محدوده بالاتر از ۴۰ درجه تا حداکثر ۵۰ درجه با کاهش ظرفیت است.
ارتفاع نیز در انتخاب اثر دارد: از ۱۰۰۰ تا ۴۰۰۰ متر، کاهش جریان خروجی و از ۲۰۰۰ تا ۴۰۰۰ متر، محدودیت ولتاژ ورودی باید مطابق راهنما بررسی شود. فرکانس سوئیچینگ و ولتاژ تغذیه نیز می‌توانند بر جریان قابل‌استفاده اثر بگذارند.
هنگام خرید، جریان خروجی قابل‌استفاده در شرایط واقعی پروژه را با جریان موتور تطبیق دهید. برای نسخه‌های دیگر محصول، مشخصات راهنمای همان نسخه ملاک است.
اینورتر V20 دارای ۴ ورودی دیجیتال، ۲ خروجی دیجیتال، ۲ ورودی آنالوگ و یک خروجی آنالوگ است. برای اتصال به PLC یا سنسور، نوع سیگنال و مشخصات ترمینال‌ها نیز باید بررسی شوند:
دو خروجی دیجیتال را نباید دو خروجی رله‌ای در نظر گرفت. همچنین خروجی آنالوگ را نباید بدون بررسی، ولتاژی فرض کرد.
ارتباط سریال درایو از طریق RS485 با پروتکل‌های USS و Modbus RTU انجام می‌شود. هنگام خرید برای اتصال به سیستم کنترل، نوع سیگنال، نیاز به ایزولاسیون و ظرفیت الکتریکی خروجی‌ها را با تجهیزات مقابل تطبیق دهید.
برای تعیین مدل مناسب، این اطلاعات را آماده کنید:
فرض کنید موتور سه‌فاز، پلاک ۲۳۰/۴۰۰ ولت Δ/Y دارد و برق محل تک‌فاز ۲۳۰ ولت است. در این حالت، سازگاری موتور در اتصال مثلث با کلاس خروجی ۲۳۰ ولت قابل‌بررسی است.
اگر جریان پلاک موتور در اتصال مثلث ۶ آمپر باشد، درایو انتخابی باید پس از اعمال شرایط کاهش ظرفیت، جریان پیوسته کافی برای موتور فراهم کند. ظرفیت اضافه‌بار آن نیز باید پاسخ‌گوی راه‌اندازی و چرخه کاری باشد.
این مثال یک روش بررسی است، نه پیشنهاد کد قطعی. برای موتور با پلاک ۴۰۰/۶۹۰ ولت نمی‌توان همان انتخاب را تکرار کرد.
کد سفارش یا Article Number / MLFB مشخصات دقیق درایو را تعیین می‌کند. کدهای رایج V20 با 6SL3210 آغاز می‌شوند؛ در مدل‌های متداول، بخش 5BB به ورودی تک‌فاز ۲۳۰ ولت و 5BE به ورودی سه‌فاز ۴۰۰ ولت مربوط است.
تمام حروف و اعداد کد باید تطبیق داده شوند. تفاوت پسوند یا نسخه می‌تواند با تغییر فیلتر، ابعاد، تجهیزات ترمز یا مدل جایگزین همراه باشد.
برای جایگزینی درایو قبلی، عکس پلاک آن را ارائه کنید؛ سفارش تنها با عبارت «اینورتر زیمنس با همین کیلووات» کافی نیست.
فریم‌سایز، اندازه بدنه و ابعاد مکانیکی اینورتر را مشخص می‌کند و در تعیین فضای تابلو، محل پیچ‌های نصب و انتخاب برخی لوازم جانبی اهمیت دارد. توان یکسان الزاماً به معنی فریم و ابعاد یکسان نیست؛ کد سفارش و نسخه سخت‌افزاری نیز باید تطبیق داده شوند.
برای خرید یا جایگزینی V20، علاوه بر ولتاژ و جریان خروجی، ابعاد، فاصله نقاط نصب، فضای لازم برای تهویه و سازگاری تجهیزات جانبی را از مشخصات کد کامل محصول بررسی کنید. انتخاب صرفاً براساس کیلووات یا نام فریم کافی نیست.
تجهیزات جانبی را براساس کد درایو و شرایط پروژه انتخاب کنید:
6SL3255-0VA00-5AA0: ماژول دسترسی از طریق Wi-Fi برای راه‌اندازی، تنظیم پارامترها، پایش، عیب‌یابی و پشتیبان‌گیری. طبق راهنما، برای راه‌اندازی و خدمات موقت در نظر گرفته شده و نباید برای استفاده دائمی روی درایو باقی بماند. این ماژول جایگزین رابط شبکه صنعتی PLC نیست.⚠️ وجود چاپر ترمز داخلی یا نیاز به ماژول خارجی، وابسته به مدل و نسخه است. انتخاب مقاومت ترمز نیز به مشخصات درایو و انرژی توقف بار بستگی دارد.
📌 هنگام استعلام، مشخص کنید چه لوازمی لازم دارید و کدام اقلام در پیشنهاد قیمت لحاظ شده‌اند.
قیمت اینورتر زیمنس به توان و جریان نامی، کلاس ولتاژ ورودی، کد سفارش، نوع فیلتر و نسخه محصول وابسته است. هزینه تجهیزات جانبی نیز باید در مقایسه نهایی بررسی شود.
برای مقایسه پیشنهادها، کد کامل، اقلام همراه و شرایط گارانتی را تطبیق دهید. دو محصول با کیلووات یکسان ممکن است مشخصات و قیمت متفاوتی داشته باشند.
قیمت مدل‌های عرضه‌شده را در فهرست محصولات ببینید و پیش از نهایی‌کردن سفارش، موجودی، زمان ارسال و اقلام همراه را تأیید کنید.
پارسه اتوماسیون، اینورتر زیمنس SINAMICS V20 را با ۲ سال گارانتی تعویض بی‌قیدوشرط عرضه می‌کند.
برای بررسی مدل مناسب، تصویر پلاک موتور، نوع برق ورودی و شرح کاربرد را ارسال کنید. در سفارش جایگزین، کد کامل درایو قبلی و در پروژه‌های کنترلی، نوع ارتباط یا سیگنال موردنیاز را نیز اعلام کنید.
📞 برای مشاوره و استعلام قیمت تماس بگیرید:
خیر. خانواده‌های SINAMICS از نظر روش کنترل، شبکه، ایمنی و کاربرد تفاوت دارند. امکانات قطعی باید براساس مدل و پیکربندی بررسی شوند.
مدل تک‌فاز V20، ورودی تک‌فاز و خروجی سه‌فاز دارد و برای موتور آسنکرون سه‌فاز سازگار انتخاب می‌شود.
خیر. جریان، ولتاژ، نوع بار، ظرفیت اضافه‌بار و شرایط کاهش ظرفیت نیز باید بررسی شوند.
رابط استاندارد آن RS485 با USS و Modbus RTU است. نیاز به PROFINET باید در انتخاب راهکار ارتباطی یا خانواده درایو لحاظ شود.
خیر. مدل‌های سه‌فاز کلاس ۴۰۰ ولتِ پوشش‌داده‌شده در راهنمای جدید دارای واحد ترمز داخلی هستند، اما مدل‌های تک‌فاز کلاس ۲۳۰ ولت برای اتصال مقاومت ترمز به ماژول خارجی نیاز دارند. هنگام خرید، وجود واحد ترمز و سازگاری مقاومت را براساس کد کامل درایو بررسی کنید؛ مشخصات مدل‌های قدیمی ممکن است متفاوت باشد.
خیر. نیاز به فیلتر براساس مدل درایو، محیط، کابل موتور و الزامات EMC پروژه تعیین می‌شود.
برای بررسی مشخصات، راهنمای رسمی SINAMICS V20 را از لینک دانلود این صفحه دریافت کنید.
