اینورتر اینوت GD20

اینورتر اینوت GD20 یا Goodrive20 برای کنترل دور موتورهای آسنکرون سه‌فاز در پمپ، فن، نوار نقاله و ماشین‌آلات عمومی صنعتی عرضه می‌شود. کنترل برداری بدون انکودر، PID داخلی و ارتباط RS485 از امکانات این سری هستند. مدل‌های زیر را بر اساس توان موتور، نوع برق ورودی و جریان خروجی انتخاب کنید.

اینورتر اینوت gd20
فیلتر ها

خرید اینورتر اینوت GD20؛ انتخاب درست با ولتاژ و جریان موتور

برای انتخاب GD20، سه مشخصه تعیین‌کننده‌اند: ولتاژ تغذیه، جریان پلاک موتور و نوع بار. توان کیلووات نقطه شروع انتخاب است؛ جریان خروجی قابل استفاده درایو باید پس از اعمال کاهش ظرفیت ناشی از دما، ارتفاع و فرکانس حامل، جریان موردنیاز موتور را تأمین کند.

برای مثال، جریان خروجی نامی مدل ۲٫۲ کیلووات سه‌فاز ۳۸۰ ولت برابر ۵٫۵ آمپر است؛ مدل ۲٫۲ کیلووات تک‌فاز ۲۲۰ ولت، جریان خروجی نامی ۱۰ آمپر دارد. این اختلاف به کلاس ولتاژ مربوط است و به معنی مناسب بودن هر دو مدل برای یک موتور با اتصال یکسان نیست.

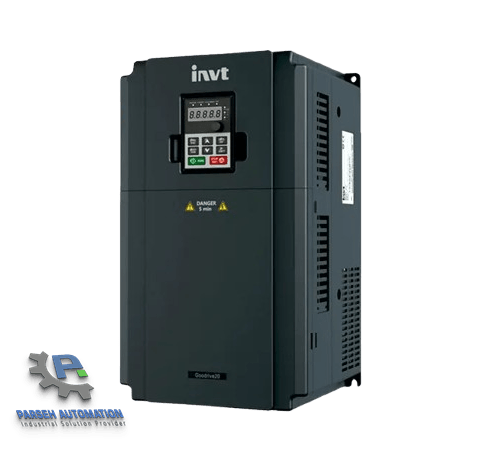

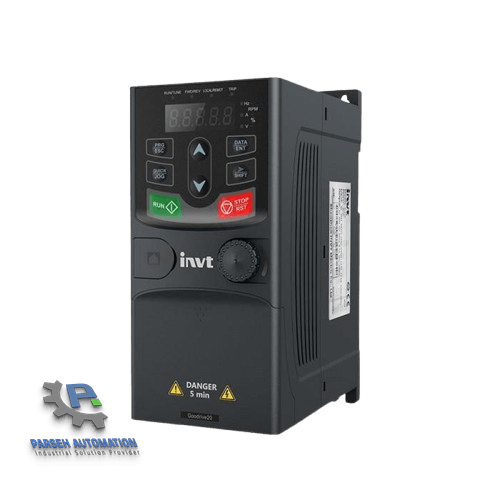

نمای اینورترهای اینوت GD20 در اندازه‌های مختلف بدنه

انواع اینورتر GD20 تک‌فاز و سه‌فاز؛ تفاوت ورودی و خروجی

تک‌فاز ۲۲۰ ولت؛ پسوند S2

برق ورودی تک‌فاز و خروجی سه‌فاز در کلاس ۲۲۰ ولت است. در خانواده S2، علاوه بر توان‌های ۰٫۴ تا ۲٫۲ کیلووات، مدل‌های 3 و 4 کیلووات نیز وجود دارند.
ظرفیت برق ورودی در مدل‌های تک‌فاز: جریان دریافتی درایو از شبکه با جریان خروجی موتور یکسان نیست. برای مثال، مدل GD20-2R2G-S2 با توان ۲٫۲ کیلووات، جریان ورودی نامی ۲۴ آمپر دارد؛ درحالی‌که جریان خروجی نامی آن ۱۰ آمپر است. در انتخاب مدل تک‌فاز، ظرفیت انشعاب و مدار تغذیه نیز باید پاسخ‌گوی جریان ورودی دستگاه باشد.

سه‌فاز ۲۲۰ ولت؛ پسوند 2

ورودی و خروجی این مدل‌ها سه‌فاز در کلاس ۲۲۰ ولت است و رنج توان آن‌ها از ۰٫۴ تا ۷٫۵ کیلووات را پوشش می‌دهد. این گروه با مدل‌های S2 تفاوت دارد؛ ولتاژ یکسان، به معنی تعداد فاز ورودی یکسان نیست.

سه‌فاز ۳۸۰ ولت؛ پسوند 4

این گروه برای تغذیه سه‌فاز کلاس ۳۸۰ تا ۴۴۰ ولت است و توان‌های ۰٫۷۵ تا ۱۱۰ کیلووات را پوشش می‌دهد. انتخاب آن برای موتورهای متناسب با شبکه صنعتی ۳۸۰ ولت انجام می‌شود.

نکته مهم: GD20 با ورودی تک‌فاز ۲۲۰ ولت، خروجی سه‌فاز ۳۸۰ ولت تولید نمی‌کند. موتور دارای پلاک ۲۲۰/۳۸۰ ولت Δ/Y با خروجی ۲۲۰ ولت در اتصال مثلث کار می‌کند. موتور ۳۸۰/۶۶۰ ولت با این خروجی، ولتاژ نامی لازم را دریافت نمی‌کند. مدل S2 برای موتور تک‌فاز خازن‌دار نیز انتخاب مناسبی نیست.

مشخصات فنی و توان کنترلی اینورتر اینوت GD20

مشخصه مقدار و توضیح
نوع موتور آسنکرون سه‌فاز
روش کنترل SVC0 و SVC1 بدون انکودر؛ SVPWM
ولتاژ ورودی کلاس ۲۲۰ ولت ۲۲۰ ولت با تلرانس ۱۵٪− تا ۲۴۰ ولت با تلرانس ۱۰٪+؛ تک‌فاز S2 یا سه‌فاز 2
ولتاژ ورودی کلاس ۳۸۰ ولت سه‌فاز؛ ۳۸۰ ولت با تلرانس ۱۵٪− تا ۴۴۰ ولت با تلرانس ۱۰٪+
فرکانس ورودی ۵۰ یا ۶۰ هرتز؛ محدوده مجاز ۴۷ تا ۶۳ هرتز
خروجی سه‌فاز؛ ولتاژ از صفر تا سطح ولتاژ ورودی
فرکانس خروجی صفر تا ۴۰۰ هرتز
دقت کنترل سرعت در SVC ±۰٫۲ درصد
نوسان سرعت در SVC ±۰٫۳ درصد
نسبت تنظیم سرعت در SVC ۱ به ۱۰۰
گشتاور راه‌اندازی در SVC ۱۵۰ درصد گشتاور نامی در ۰٫۵ هرتز
زمان پاسخ گشتاور در SVC کمتر از ۲۰ میلی‌ثانیه
اضافه‌بار موقت ۱۵۰٪ جریان نامی: ۶۰ ثانیه؛ ۱۸۰٪: ۱۰ ثانیه؛ ۲۰۰٪: یک ثانیه
فرکانس حامل ۱ تا ۱۵ کیلوهرتز؛ افزایش نسبت به تنظیم کارخانه با کاهش ظرفیت همراه است
درجه حفاظت IP20
حفاظت‌های درایو اضافه‌جریان، اضافه‌ولتاژ، افت ولتاژ، اضافه‌بار، افزایش دما و قطع فاز

ظرفیت اضافه‌بار، موقت است و جریان قابل استفاده دائم محسوب نمی‌شود. همچنین بازه ۴۰۰ هرتز درایو، مجوز کار هر موتور در این فرکانس نیست؛ حداکثر سرعت مجاز موتور و ماشین، محدوده بهره‌برداری را تعیین می‌کند.

مقایسه مدل‌های درایو اینوت GD20 بر اساس توان و جریان خروجی

اعداد زیر جریان خروجی نامی هستند؛ آن‌ها را با جریان ورودی یا ظرفیت اضافه‌بار اشتباه نگیرید. برای سایزبندی، جریان موتور در ولتاژ و اتصال انتخاب‌شده ملاک است.

مدل‌های ورودی تک‌فاز ۲۲۰ ولت

کد مدل توان (kW) جریان خروجی (A)
GD20-0R4G-S2 ۰٫۴ ۲٫۵
GD20-0R7G-S2 ۰٫۷۵ ۴٫۲
GD20-1R5G-S2 ۱٫۵ ۷٫۵
GD20-2R2G-S2 ۲٫۲ ۱۰
GD20-004G-S2 ۴ ۱۶
GD20-5R5G-S2 ۵٫۵ ۲۰
GD20-7R5G-S2 ۷٫۵ ۳۰

جریان‌های جدول مربوط به کدهای درج‌شده هستند؛ مشخصات نسخه‌های دارای پسوند اضافه می‌تواند متفاوت باشد.

مدل‌های ورودی سه‌فاز ۳۸۰ ولت

کد مدل توان (kW) جریان خروجی (A)
GD20-0R7G-4 ۰٫۷۵ ۲٫۵
GD20-1R5G-4 ۱٫۵ ۴٫۲
GD20-2R2G-4 ۲٫۲ ۵٫۵
GD20-004G-4 ۴ ۹٫۵
GD20-5R5G-4 ۵٫۵ ۱۴
GD20-7R5G-4 ۷٫۵ ۱۸٫۵
GD20-011G-4 ۱۱ ۲۵
GD20-015G-4 ۱۵ ۳۲
GD20-018G-4 ۱۸٫۵ ۳۸
GD20-022G-4 ۲۲ ۴۵
GD20-030G-4 ۳۰ ۶۰
GD20-037G-4 ۳۷ ۷۵
GD20-045G-4 ۴۵ ۹۲
GD20-055G-4 ۵۵ ۱۱۵
GD20-075G-4 ۷۵ ۱۵۰
GD20-090G-4 ۹۰ ۱۸۰
GD20-110G-4 ۱۱۰ ۲۱۵

مدل‌های ورودی سه‌فاز ۲۲۰ ولت

کد مدل توان (kW) جریان خروجی (A)
GD20-0R4G-2 ۰٫۴ ۲٫۵
GD20-0R7G-2 ۰٫۷۵ ۴٫۲
GD20-1R5G-2 ۱٫۵ ۷٫۵
GD20-2R2G-2 ۲٫۲ ۱۰
GD20-004G-2 ۴ ۱۶
GD20-5R5G-2 ۵٫۵ ۲۰
GD20-7R5G-2 ۷٫۵ ۳۰

کاربرد اینورتر GD20 و محدودیت‌های انتخاب آن

برای نوار نقاله، میکسر و همزن که به گشتاور مناسب در سرعت پایین نیاز دارند، کنترل SVC کاربرد دارد. برای پمپ و فن با نیاز کمتر به دقت کنترل سرعت، SVPWM قابل استفاده است. در پمپ‌ها و فن‌های سانتریفیوژ، کاهش دور متناسب با تقاضا می‌تواند مصرف انرژی را کاهش دهد؛ میزان صرفه‌جویی به نقطه کار و الگوی بهره‌برداری وابسته است.

در کمپرسور و آسیاب، جریان شروع حرکت، اینرسی و تعداد استارت‌ها در انتخاب سایز نقش دارند. سایز بالاتر زمانی لازم است که نیاز بار از جریان یا ظرفیت اضافه‌بار مدل اولیه عبور کند؛ انتخاب یک سایز بزرگ‌تر برای همه موتورها ضروری نیست.

کار مداوم در دور پایین: با کاهش سرعت موتور خودتهویه، توان خنک‌کاری فن آن نیز کاهش می‌یابد. تأمین گشتاور توسط درایو به معنی خنک‌کاری کافی موتور نیست؛ برای بار دائم با گشتاور بالا در دور پایین، تهویه مستقل یا کاهش بار حرارتی موتور لازم می‌شود.

GD20 برای کنترل دور عمومی مناسب است؛ موقعیت‌یابی دقیق، کنترل مبتنی بر بازخورد انکودر و نگه‌داشتن بار در سرعت صفر، معیارهای متفاوتی برای انتخاب درایو دارند. در مقایسه با سایر خانواده‌های اینورتر اینوت، نیاز واقعی ماشین به گشتاور، بازخورد سرعت و امکانات توسعه باید مبنای انتخاب باشد.

ورودی و خروجی، PID و ارتباط با PLC

رابط مشخصات
ورودی دیجیتال چهار ورودی S1 تا S4؛ یک ورودی HDI با قابلیت دریافت پالس تا ۵۰ کیلوهرتز
ورودی آنالوگ خارجی AI2: قابل انتخاب ۰ تا ۱۰ ولت یا ۰ تا ۲۰ میلی‌آمپر؛ AI3: از ۱۰− تا ۱۰+ ولت
کانال AI1 پتانسیومتر کیپد؛ ورودی آنالوگ خارجی مستقل نیست
خروجی آنالوگ دو خروجی AO1 و AO2 با انتخاب ۰ تا ۱۰ ولت یا ۰ تا ۲۰ میلی‌آمپر
خروجی وضعیت یک خروجی ترانزیستوری Y1 و دو رله قابل برنامه‌ریزی
ارتباط سریال RS485 با Modbus RTU و ASCII برای تجهیزات سازگار

PID داخلی برای کنترل کمیت فرایندی مانند فشار با دریافت بازخورد سنسور کاربرد دارد. PLC ساده داخلی و ۱۶ سرعت چندمرحله‌ای نیز توالی‌های سرعت و زمان را اجرا می‌کنند؛ این قابلیت جایگزین PLC اصلی ماشین با منطق گسترده نیست.

کیپد خارجی برای فرمان و نمایش اطلاعات قابل اتصال است. انتقال تنظیمات بین درایوها، به کیپد خارجی مجهز به کپی پارامتر نیاز دارد؛ کیپد معمولی این قابلیت را ندارد.

دیاگرام ورودی و خروجی‌های کنترلی و ارتباط RS485 اینورتر GD20

واحد ترمز و تجهیزات جانبی موردنیاز درایو GD20

واحد ترمز داخلی با مقاومت ترمزی تفاوت دارد

واحد ترمز تا توان ۳۷ کیلووات استاندارد داخلی است. در توان‌های ۴۵ تا ۱۱۰ کیلووات، نسخه دارای واحد ترمز داخلی با پسوند B مشخص می‌شود؛ مانند GD20-045G-4-B. مقاومت ترمزی تجهیزی خارجی است و جداگانه انتخاب می‌شود.

برای توقف سریع یا بار دارای اینرسی زیاد، انرژی برگشتی می‌تواند ولتاژ باس DC را افزایش دهد. واحد ترمز و مقاومت مناسب، این انرژی را تخلیه می‌کنند. توان مقاومت و چرخه کاری آن به انرژی و دفعات توقف وابسته است. ترمز DC نیز جایگزین ترمز مکانیکی نگهدارنده بار نیست.

راکتور و فیلتر هرکدام وظیفه مشخصی دارند

برای کابل موتور بلندتر از ۵۰ متر، راکتور خروجی لازم است؛ در کاربرد چندموتوره، مجموع طول کابل‌های خروجی ملاک است. راکتور ورودی برای شرایط سمت تغذیه و فیلتر EMC برای کاهش تداخل الکترومغناطیسی به کار می‌روند و جایگزین یکدیگر نیستند. راکتور DC در مدل‌های ۱۸٫۵ کیلووات و بالاتر، استاندارد داخلی است.

شرایط محیطی، ابعاد و فضای تابلو

درجه حفاظت بدنه IP20 است؛ دستگاه برای نصب مستقیم در فضای باز یا محیط دارای پاشش آب مناسب نیست. مدل‌های دارای بدنه پلاستیکی به تابلوی فلزی با حداقل حفاظت IP20 و حفاظت IP3X در قسمت بالایی تابلو نیاز دارند. محیط باید فاقد میعان و گردوغبار رسانا باشد.

  • دما: کار در محدوده ۱۰- تا ۵۰ درجه سانتی‌گراد؛ بالاتر از ۴۰ درجه، به‌ازای هر درجه افزایش، ۱ درصد کاهش ظرفیت. دمای اطراف درایو داخل تابلو ملاک است.
  • ارتفاع: بالاتر از ۱۰۰۰ متر، به‌ازای هر ۱۰۰ متر افزایش ارتفاع، ۱ درصد کاهش ظرفیت.
  • فرکانس حامل: قابل تنظیم از ۱ تا ۱۵ کیلوهرتز. افزایش آن نسبت به تنظیم کارخانه، صدای موتور را کم می‌کند، اما تلفات، گرما و نیاز به کاهش ظرفیت را افزایش می‌دهد.

برای انتخاب تابلو، عرض، ارتفاع و عمق همان کد درایو، فضای گردش هوا و محل تجهیزات گرمازا مانند مقاومت ترمزی اهمیت دارند. ابعاد یک مدل را نمی‌توان به تمام توان‌ها تعمیم داد. در تعویض درایو موجود، اندازه بدنه و محل نصب نیز در کنار مشخصات الکتریکی تعیین‌کننده‌اند.

راهنمای کدخوانی اینورتر اینوت GD20

در کد GD20-2R2G-4، عبارت GD20 نام سری، 2R2 توان ۲٫۲ کیلووات، حرف G نوع بار با گشتاور ثابت و عدد 4 کلاس ورودی سه‌فاز ۳۸۰ ولت را مشخص می‌کند. در توان‌های دیگر، 004 نشان‌دهنده ۴ کیلووات و 7R5 نشان‌دهنده ۷٫۵ کیلووات است. پسوند S2 برای ورودی تک‌فاز کلاس ۲۲۰ ولت و پسوند 2 برای ورودی سه‌فاز همین کلاس ولتاژ به کار می‌رود.

راهنمای کدخوانی اینورتر GD20 و معنی توان و کلاس ولتاژ

قیمت اینورتر اینوت GD20

قیمت GD20 به توان، کلاس ولتاژ و کد کامل دستگاه وابسته است. قیمت مدل‌های عرضه‌شده در فهرست محصولات این صفحه نمایش داده می‌شود. در توان‌های ۴۵ تا ۱۱۰ کیلووات، نسخه دارای واحد ترمز داخلی نیز در انتخاب اثر دارد.

برای مقایسه هزینه نهایی، مقاومت ترمزی، راکتور خروجی، فیلتر EMC و کیپد دارای قابلیت کپی را در صورت نیاز پروژه لحاظ کنید؛ این اقلام می‌توانند جدا از قیمت خود درایو باشند.

اطلاعات لازم برای انتخاب و سفارش: توان و جریان پلاک موتور، ولتاژ و اتصال موتور، نوع برق ورودی، نوع بار، طول کابل موتور، دما و ارتفاع محل و نیاز به توقف سریع. این اطلاعات، مدل و متعلقات موردنیاز را مشخص می‌کنند.

اینورترهای GD20 در پارسه اتوماسیون با ضمانت اصالت کالا و گارانتی ۲ سال تعویض بی‌قیدوشرط عرضه می‌شوند.

سؤالات متداول خرید اینورتر GD20

آیا GD20 بدون انکودر کار می‌کند؟

بله. کنترل SVC این سری بدون انکودر انجام می‌شود. شناسایی صحیح پارامترهای موتور در دستیابی به عملکرد مناسب سرعت و گشتاور نقش دارد.

آیا یک GD20 برای چند موتور قابل استفاده است؟

بله، در حالت SVPWM و با ظرفیت متناسب با مجموع جریان موتورها. فرکانس خروجی مشترک است و کنترل مستقل سرعت موتورها وجود ندارد؛ هر موتور نیز به حفاظت اضافه‌بار جداگانه نیاز دارد.

برای موتور ۴ کیلووات، هر GD20 با همین توان مناسب است؟

خیر. جریان خروجی مدل سه‌فاز ۳۸۰ ولت GD20-004G-4 برابر ۹٫۵ آمپر است؛ مدل GD20-004G-S2 در کلاس ۲۲۰ ولت، ۱۶ آمپر جریان خروجی نامی دارد. انتخاب به ولتاژ و جریان موتور، نوع بار و شرایط محیطی وابسته است.

واحد ترمز داخلی، نیاز به مقاومت ترمزی را حذف می‌کند؟

خیر. واحد ترمز مدار تخلیه انرژی را کنترل می‌کند و مقاومت خارجی انرژی برگشتی را به گرما تبدیل می‌کند. برای ترمز مقاومتی، هر دو بخش لازم‌اند.

کاتالوگ درایو اینوت GD20: نقشه‌های مدار قدرت و فرمان، پارامترها و نقشه‌های ابعادی در دفترچه راهنمای اینورتر GD20 قرار دارند.
