ماژول PLC دلتا

ماژول PLC دلتا برای افزایش ورودی‌وخروجی و افزودن قابلیت‌هایی مانند دریافت سیگنال آنالوگ، اندازه‌گیری دما و خواندن لودسل استفاده می‌شود. محصولات این دسته شامل ماژول‌های دیجیتال، آنالوگ، دما و توزین از خانواده DVP هستند.

برای خرید ماژول پی ال سی دلتا، کد کامل CPU، تعداد کانال، نوع سیگنال و سمت اتصال ماژول را مشخص کنید. مدل‌های دارای پسوند S، S2 و SL را یکسان در نظر نگیرید؛ مشخصات و سازگاری هرکدام باید جداگانه بررسی شوند.

ماژول PLC دلتا
فیلتر ها

ماژول PLC دلتا؛ توسعه ورودی‌وخروجی متناسب با نیاز ماشین

ماژول PLC دلتا، امکانات کنترلر را متناسب با نیاز پروژه توسعه می‌دهد. اگر ورودی‌وخروجی دیجیتال CPU کافی نباشد، دریافت سیگنال پیوسته از ترانسمیتر لازم باشد یا ماشین به اندازه‌گیری دما و وزن نیاز داشته باشد، باید ماژول متناسب با همان کاربرد انتخاب شود.

برای مثال، دریافت وضعیت یک سنسور روشن/خاموش با خواندن فشار از ترانسمیتر ۴ تا ۲۰ میلی‌آمپر متفاوت است. سنسور مقاومتی دما و لودسل نیز به رابط اندازه‌گیری متناسب با خود نیاز دارند. بنابراین تعداد کانال، به‌تنهایی مبنای انتخاب ماژول نیست.

محصولات این صفحه عمدتاً از خانواده توسعه DVP-S هستند. سازگاری آن‌ها باید با مدل دقیق CPU و امکانات باس توسعه بررسی شود؛ نام دلتا یا DVP روی دو تجهیز، اتصال مستقیم آن‌ها را تضمین نمی‌کند.

انواع ماژول PLC دلتا

گروه مدل وظیفه
دیجیتال رله‌ای DVP16SP11R ۸ ورودی دیجیتال و ۸ خروجی رله
دیجیتال ترانزیستوری DVP16SP11T ۸ ورودی دیجیتال و ۸ خروجی NPN
ورودی آنالوگ DVP04AD-S
DVP04AD-S2
۴ ورودی آنالوگ
خروجی آنالوگ DVP04DA-S
DVP04DA-S2
۴ خروجی آنالوگ
آنالوگ ترکیبی DVP06XA-S
DVP06XA-S2
۴ ورودی و ۲ خروجی آنالوگ
اندازه‌گیری دما DVP04PT-S
DVP06PT-S
به‌ترتیب ۴ و ۶ ورودی سنسور مقاومتی دما
لودسل تک‌کاناله DVP01LC-SL
DVP201LC-SL
۱ کانال ورودی لودسل
لودسل دوکاناله DVP02LC-SL
DVP202LC-SL
۲ کانال ورودی لودسل

در انتخاب از میان کارت‌ PLC I/O، ابتدا نوع اطلاعات موردنیاز ماشین را مشخص کنید؛ سپس تعداد کانال و ویژگی‌های الکتریکی ماژول را بررسی کنید.

سازگاری ماژول پی ال سی دلتا با CPU

پیش از خرید، کد کامل CPU را بررسی کنید. خانواده کنترلر، مدل دقیق، نسخه سخت‌افزار یا Firmware و نوع باس توسعه می‌توانند بر پشتیبانی ماژول اثر بگذارند.

ماژول‌های توسعه سمت راست و سمت چپ نیز یکسان نیستند. ماژول‌های عمومی S و S2 این دسته در گروه توسعه سمت راست قرار می‌گیرند؛ ماژول‌های لودسل SL معرفی‌شده، از گروه توسعه سمت چپ هستند. CPU باید رابط توسعه موردنیاز را داشته باشد.

برای انتخاب ماژول در کنار PLC دلتا، این موارد را تطبیق دهید:

  • پشتیبانی CPU از کد دقیق ماژول.
  • وجود باس توسعه در سمت موردنیاز.
  • تعداد مجاز ماژول‌ها و ظرفیت ورودی‌وخروجی کنترلر.
  • الزامات تغذیه ماژول‌ها و تجهیزات متصل.
  • روش دسترسی برنامه به داده‌ها و تنظیمات ماژول.

حداکثر تعداد ماژول یک CPU را نباید به تمام کنترلرهای دلتا تعمیم داد. محدودیت تعداد، نوع ماژول و ترتیب اتصال باید برای ترکیب واقعی پروژه بررسی شود.

انتخاب ماژول دیجیتال دلتا؛ رله‌ای یا ترانزیستوری؟

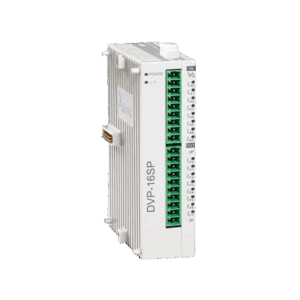

DVP16SP11R و DVP16SP11T هرکدام ۸ ورودی و ۸ خروجی دیجیتال دارند، اما خروجی آن‌ها متفاوت است. مدل R رله‌ای و مدل T ترانزیستوری NPN است. مدل T را نباید با نوع PNP یکسان دانست.

خروجی رله‌ای برای قطع‌و‌وصل بارهای سازگار، در محدوده ولتاژ و جریان مجاز کنتاکت، قابل بررسی است. جریان راه‌اندازی بار، تعداد قطع‌و‌وصل و عمر کنتاکت در انتخاب اهمیت دارند.

خروجی ترانزیستوری برای بار DC سازگار انتخاب می‌شود و باید نوع NPN، قطبیت، جریان مجاز و زمان پاسخ آن با تجهیز تطبیق داده شود. ترانزیستوری‌بودن خروجی، به‌تنهایی به معنی مناسب‌بودن برای پالس موقعیت‌یابی پرسرعت نیست.

برای فرمان‌دادن به شیر برقی یا بوبین کنتاکتور، جریان بار و نیاز به واسط خروجی را بررسی کنید. ظرفیت مجاز هر نقطه و گروه مشترک خروجی نیز باید جداگانه رعایت شوند.

ماژول آنالوگ PLC دلتا؛ تفاوت AD، DA و XA

ماژول ورودی آنالوگ دلتا AD

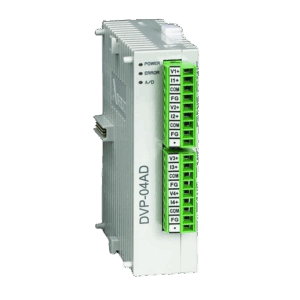

ماژول‌های DVP04AD-S و DVP04AD-S2 برای دریافت سیگنال آنالوگ از تجهیزات سازگار استفاده می‌شوند. در کاربردی مانند اندازه‌گیری فشار یا سطح، خروجی ترانسمیتر باید با محدوده ولتاژ یا جریان انتخاب‌شده برای کانال متناسب باشد.

DVP04AD-S دارای ورودی Single-ended و DVP04AD-S2 دارای ورودی Differential است. این تفاوت در بررسی مرجع سیگنال و شرایط نویز اهمیت دارد؛ ورودی تفاضلی را نباید معادل ایزولاسیون کامل بین کانال‌ها دانست.

ماژول خروجی آنالوگ دلتا DA

DVP04DA-S و DVP04DA-S2 چهار کانال خروجی آنالوگ دارند. این خروجی‌ها می‌توانند مرجع یک تجهیز سازگار، مانند ورودی آنالوگ درایو یا عملگر، را تأمین کنند.

خروجی آنالوگ برای ارسال سیگنال کنترلی است و تغذیه قدرت موتور یا عملگر محسوب نمی‌شود. محدوده خروجی و مشخصات بار متصل باید تطبیق داده شوند.

ماژول ترکیبی دلتا XA

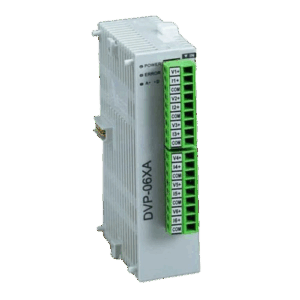

DVP06XA-S و DVP06XA-S2 دارای چهار ورودی و دو خروجی آنالوگ هستند. عدد ۶ در این مدل‌ها به مجموع کانال‌ها اشاره دارد؛ این دو محصول شش ورودی آنالوگ ندارند.

نسخه S و S2 را صرفاً بر اساس تعداد کانال جایگزین نکنید. ساختار ورودی و مشخصات الکتریکی آن‌ها باید بررسی شود.

معیارهای فنی انتخاب ماژول آنالوگ دلتا

در انتخاب کارت آنالوگ، علاوه بر تعداد کانال، این مشخصات اهمیت دارند:

  • نوع سیگنال: ولتاژی یا جریانی.
  • محدوده سیگنال: مانند ۰ تا ۱۰ ولت یا ۴ تا ۲۰ میلی‌آمپر، در صورت پشتیبانی مدل.
  • رزولوشن: کوچک‌ترین تغییر قابل تفکیک در محدوده انتخاب‌شده.
  • دقت: خطای اندازه‌گیری یا تولید سیگنال در شرایط مشخص.
  • زمان تبدیل و پاسخ: متناسب با سرعت تغییر فرآیند.
  • ساختار ورودی و ایزولاسیون: متناسب با مرجع سیگنال و شرایط نویز.

رزولوشن بیشتر، به‌تنهایی دقت بیشتر کل سیستم را تضمین نمی‌کند. خطای سنسور، نویز، سیم‌کشی و تنظیمات مقیاس‌بندی نیز مؤثرند. در بعضی مدل‌ها، رزولوشن حالت ولتاژ و جریان متفاوت است؛ یک عدد بیت را نباید به تمام حالت‌های کاری نسبت داد.

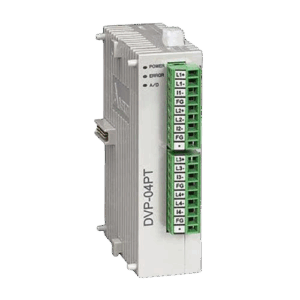

ماژول دمای دلتا DVP04PT-S و DVP06PT-S

این دو مدل برای سنسورهای مقاومتی دما یا RTD هستند. DVP04PT-S چهار کانال و DVP06PT-S شش کانال اندازه‌گیری دارند. این مدل‌ها کارت ورودی ترموکوپل نیستند.

سنسورهایی مانند Pt100 و Pt1000 باید از نظر نوع، محدوده و شیوه اتصال با ماژول تطبیق داده شوند. پشتیبانی بعضی سنسورها به نسخه ماژول وابسته است؛ به‌خصوص در تعویض تجهیزات قدیمی، نسخه را بررسی کنید.

Pt100، ترموکوپل نوع K و ترانسمیتر دمای ۴ تا ۲۰ میلی‌آمپر، سه نوع ورودی متفاوت‌اند. اولی به ماژول RTD، دومی به ورودی ترموکوپل و سومی به ورودی جریان آنالوگ سازگار نیاز دارد.

تفکیک‌پذیری دما را نیز با دقت اندازه‌گیری یکسان در نظر نگیرید. نمایش یک رقم اعشار، خطای کل مجموعه سنسور و ماژول را مشخص نمی‌کند.

ماژول لودسل دلتا برای توزین و اندازه‌گیری نیرو

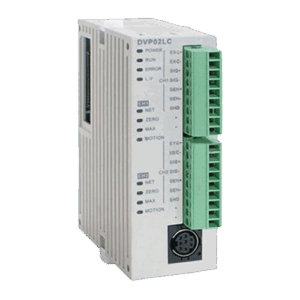

ماژول‌های DVP01LC-SL، DVP02LC-SL، DVP201LC-SL و DVP202LC-SL برای دریافت سیگنال لودسل طراحی شده‌اند. نوع سیگنال لودسل با خروجی معمول ترانسمیتر ۴ تا ۲۰ میلی‌آمپر متفاوت است.

در انتخاب، تعداد کانال، حساسیت لودسل بر حسب mV/V، ولتاژ تحریک، تعداد سیم‌ها و زمان پاسخ را بررسی کنید. مدل‌های 01 و 201 تک‌کاناله و مدل‌های 02 و 202 دوکاناله‌اند، اما مشخصات آن‌ها یکسان نیست.

تعداد لودسل‌های موازی نیز با تعداد کانال ماژول برابر نیست. اتصال چند لودسل به یک کانال، به مشخصات تحریک، مقاومت معادل و طراحی جعبه جمع‌کننده وابسته است.

در پروژه توزین، این موارد را مشخص کنید:

  • ظرفیت و حساسیت لودسل‌ها.
  • تعداد سنسورها و نحوه اتصال آن‌ها.
  • وزن‌کشی ثابت یا دینامیک.
  • زمان پاسخ و فیلتر موردنیاز.
  • روش صفرکردن، کالیبراسیون و پایداری مکانیکی.

عدد بیت مبدل را نباید معادل دقت واقعی ترازو دانست. کیفیت لودسل، سازه، لرزش و کالیبراسیون نیز بر نتیجه اثر دارند.

راهنمای کدخوانی ماژول PLC دلتا

در مدل‌های این دسته، بخش‌هایی از کد به تشخیص گروه محصول کمک می‌کنند:

  • AD: ورودی آنالوگ.
  • DA: خروجی آنالوگ.
  • XA: ترکیب ورودی و خروجی آنالوگ.
  • PT: اندازه‌گیری دمای مقاومتی در مدل‌های معرفی‌شده.
  • LC: ماژول لودسل.
  • R و T در DVP16SP11R/T: خروجی رله‌ای و ترانزیستوری.

این نشانه‌ها برای تشخیص اولیه مفیدند، اما جای مشخصات کد کامل را نمی‌گیرند. برای نمونه، DVP16SP11T مجموعاً ۱۶ نقطه دارد: ۸ ورودی و ۸ خروجی؛ عدد ۱۶ به معنی ۱۶ خروجی نیست.

خرید ماژول پی ال سی دلتا؛ اطلاعات لازم برای سفارش

برای خرید، تصویر پلاک CPU و مشخصات سیگنال‌ها را آماده کنید. سپس این اطلاعات را مشخص کنید:

  • کد کامل CPU و ماژول موردنظر.
  • تعداد ورودی و خروجی موردنیاز.
  • نوع سنسور، ترانسمیتر یا عملگر.
  • محدوده ولتاژ، جریان، دما یا حساسیت لودسل.
  • نوع خروجی دیجیتال؛ رله‌ای، NPN یا PNP.
  • سرعت پاسخ و شرایط محیطی.
  • پروژه جدید یا جایگزینی ماژول موجود.

در جایگزینی، پسوند مدل، تنظیمات کانال‌ها و نحوه استفاده برنامه از داده‌ها باید تطبیق داده شوند. مشابه‌بودن ظاهر یا تعداد کانال، جایگزینی بدون تغییر را تضمین نمی‌کند.

هنگام سفارش از پارسه اتوماسیون، اصالت محصول، کد کامل، اقلام همراه و شرایط گارانتی را بررسی کنید.

 09132802948 📞

قیمت ماژول PLC دلتا

قیمت ماژول دلتا به وظیفه، تعداد کانال، نوع خروجی، مشخصات اندازه‌گیری و خانواده توسعه وابسته است. ماژول دیجیتال، RTD و لودسل را صرفاً بر اساس تعداد کانال مقایسه نکنید؛ وظایف و رابط‌های آن‌ها متفاوت‌اند.

برای مقایسه پیشنهادها، قیمت ماژول را از هزینه منبع تغذیه، سنسور، تجهیزات واسط و تغییر برنامه جدا کنید. قیمت و موجودی مدل‌ها را در فهرست محصولات این صفحه بررسی و پیش از سفارش تأیید کنید.

پرسش‌های متداول ماژول PLC دلتا

آیا تمام ماژول‌های دلتا به تمام PLCهای دلتا متصل می‌شوند؟

خیر. خانواده CPU، رابط توسعه، سمت اتصال و پشتیبانی مدل دقیق باید بررسی شوند. ماژول‌های DVP را نباید با ماژول‌های خانواده AS یا AH یکسان دانست.

تفاوت DVP16SP11R و DVP16SP11T چیست؟

هر دو ۸ ورودی و ۸ خروجی دارند. خروجی مدل R رله‌ای و خروجی مدل T ترانزیستوری NPN است.

آیا DVP06XA-S2 شش ورودی آنالوگ دارد؟

خیر. این مدل چهار ورودی و دو خروجی آنالوگ دارد.

آیا DVP04PT-S برای ترموکوپل نوع K مناسب است؟

خیر. این مدل برای سنسور مقاومتی دما است. ترموکوپل به ماژول ورودی سازگار با نوع ترموکوپل نیاز دارد.

آیا ورودی تفاضلی یعنی کانال‌ها از یکدیگر ایزوله‌اند؟

خیر. ساختار Differential و ایزولاسیون کانال‌به‌کانال، دو ویژگی جداگانه‌اند.

آیا رزولوشن بیشتر، دقت توزین را تضمین می‌کند؟

خیر. رزولوشن فقط یکی از عوامل است؛ خطا، نویز، زمان پاسخ، لودسل و شرایط مکانیکی نیز باید بررسی شوند.
