کنتاکتور زیمنس

لیست قیمت و مشخصات کنتاکتور زیمنس را در مدل‌های ۹ تا ۴۰۰ آمپر مقایسه کنید و براساس جریان موتور، ولتاژ بوبین و کد فنی، مدل مناسب مدار خود را انتخاب کنید. محصولات این صفحه از خانواده SINOVA 3MT7 زیمنس (Siemens) هستند و توسط پارسه اتوماسیون با ۲ سال گارانتی تعویض بی‌قیدوشرط عرضه می‌شوند.

برای مشاهده مشخصات هر مدل وارد صفحه محصول شوید. اگر کد موردنیاز را نمی‌دانید، تصویر پلاک موتور و مشخصات مدار فرمان را برای دریافت مشاوره انتخاب ارسال کنید.

siemens contactor
فیلتر ها

⚡  Siemens Power Contactor

کنتاکتور Siemens

کنتاکتورهای زیمنس با تمرکز بر دوام مکانیکی، ایمنی عملکرد و سادگی نصب، یکی از گزینه‌های اصلی در تابلوهای برق صنعتی و سیستم‌های اتوماسیون به شمار می‌رود.

کنتاکتورهای زیمنس در خانواده‌های مختلفی عرضه می‌شوند که دو مورد شناخته‌شده آن‌ها SINOVA 3MT7 و SIRIUS 3RT هستند. هر دو خانواده برای قطع و وصل بارهای الکتریکی و کنترل موتورهای سه‌فاز طراحی شده‌اند، اما از نظر تنوع مدل، تجهیزات جانبی، امکانات توسعه و هزینه خرید تفاوت‌هایی دارند.

سری SINOVA 3MT7 بیشتر برای پروژه‌هایی مناسب است که به یک کنتاکتور قدرت استاندارد، قابل‌اعتماد و اقتصادی نیاز دارند. در مقابل، خانواده SIRIUS 3RT مجموعه گسترده‌تری از کنتاکتورها، تجهیزات حفاظتی، ماژول‌های کنترلی و ترکیب‌های آماده برای کاربردهای تخصصی ارائه می‌دهد.
از نظر کاربرد، کنتاکتور قدرت برای قطع‌و‌وصل بار اصلی مانند موتور، کنتاکتور فرمان برای مدارهای کنترلی و کنتاکتور خازنی برای کلیدزنی پله‌های بانک خازنی استفاده می‌شود. مدل‌های این صفحه کنتاکتور قدرت 3MT7هستند.

📊 مشخصات فنی کنتاکتور زیمنس

مدل‌های این صفحه، کنتاکتور قدرت سه‌پل از خانواده SINOVA 3MT7 زیمنس هستند.

مشخصه ۹ تا ۹۵ آمپر ۱۲۰ تا ۴۰۰ آمپر
تعداد پل قدرت ۳ پل ۳ پل
ولتاژ عایقی Ui ۱۰۰۰ ولت ۱۰۰۰ ولت
ولتاژ تحمل ضربه Uimp ۶ کیلوولت ۸ کیلوولت
دمای مجاز کار ۵- تا ۵۵+ درجه ۵- تا ۵۵+ درجه
درجه حفاظت IP20 (جلو) IP00
بوبین کدهای جدول ۲۲۰V AC، ۵۰Hz ۲۲۰V AC، ۵۰Hz

🔹 مدل‌های ۹ تا ۹۵ آمپر
پل: ۳ · Ui: ۱۰۰۰V · Uimp: ۶kV
دما: ۵- تا ۵۵+ · IP: IP20 جلو
بوبین: ۲۲۰V AC، ۵۰Hz
🔹 مدل‌های ۱۲۰ تا ۴۰۰ آمپر
پل: ۳ · Ui: ۱۰۰۰V · Uimp: ۸kV
دما: ۵- تا ۵۵+ · IP: IP00
بوبین: ۲۲۰V AC، ۵۰Hz

💡ولتاژ عایقی Ui با ولتاژ کاری مجاز برای هر بار یکسان نیست.
ولتاژ و جریان بهره‌برداری باید براساس رده کاری و جدول مشخصات همان مدل بررسی شوند.
درجه حفاظت تجهیز نیز با درجه حفاظت تابلو تفاوت دارد. حفاظت در برابر تماس، گردوغبار و رطوبت به محفظه و نحوه نصب وابسته است.

منبع: کاتالوگ جامع SINOVA زیمنس، صفحات ۱۴۲ تا ۱۵۱

✅ مزایا و محدودیت‌های کنتاکتور زیمنس سری SINOVA

✅ مزایا ⚠️ محدودیت‌ها
پوشش جریان ۹ تا ۴۰۰ آمپر برای موتورهای مختلف جدول توان مربوط به ۴۰۰ ولت و AC-3 است
امکان انتخاب براساس جریان، توان و کد فنی آمپر یکسان ≠ بوبین و فریم یکسان
استفاده از کنتاکت کمکی، اینترلاک و رله اضافه‌بار تعداد کنتاکت کمکی بین مدل‌ها متفاوت است
دسترسی به مشخصات و نقشه‌های سیم‌بندی در کاتالوگ جایگزینی با SIRIUS نیازمند تطبیق مشخصات است
مناسب مدارهای متداول کنترل موتور برای AC-4 و بانک خازنی کافی نیست

📋 جدول انتخاب کنتاکتور زیمنس براساس توان موتور

جدول زیر برای انتخاب اولیه کنتاکتور موتور سه‌فاز در ولتاژ ۴۰۰ ولت، فرکانس ۵۰ هرتز و رده کاری AC-3 تهیه شده است.

جریان AC-3 توان موتور ۴۰۰V کد فنی کنتاکت کمکی
۹ آمپر ۴ کیلووات 3MT7010-0AA10-0AM0 1NO
۱۲ آمپر ۵٫۵ کیلووات 3MT7012-0AA10-0AM0 1NO
۱۸ آمپر ۷٫۵ کیلووات 3MT7018-1AA10-0AM0 1NO
۲۵ آمپر ۱۱ کیلووات 3MT7025-2AA10-0AM0 1NO
۳۲ آمپر ۱۵ کیلووات 3MT7032-2AA10-0AM0 1NO
۴۰ آمپر ۱۸٫۵ کیلووات 3MT7040-2AA10-0AM0 1NO
۵۰ آمپر ۲۲ کیلووات 3MT7050-3AA11-0AM0 1NO + 1NC
۶۵ آمپر ۳۰ کیلووات 3MT7065-3AA11-0AM0 1NO + 1NC
۸۰ آمپر ۳۷ کیلووات 3MT7080-4AA11-0AM0 1NO + 1NC
۹۵ آمپر ۴۵ کیلووات 3MT7095-4AA11-0AM0 1NO + 1NC
۱۲۰ آمپر ۵۵ کیلووات 3MT7120-5AA00-0AM0 ندارد
۱۴۰ آمپر ۷۵ کیلووات 3MT7140-5AA00-0AM0 ندارد
۱۷۰ آمپر ۹۰ کیلووات 3MT7170-6AA00-0AM0 ندارد
۲۵۰ آمپر ۱۳۲ کیلووات 3MT7250-7AA00-0AM0 ندارد
۳۰۰ آمپر ۱۶۰ کیلووات 3MT7300-7AA00-0AM0 ندارد
۴۰۰ آمپر ۲۰۰ کیلووات 3MT7400-8AA00-0AM0 ندارد

🔹 ۴kW · ۹A

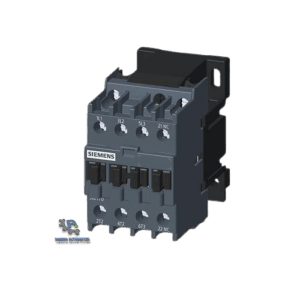

کد فنی: 3MT7010-0AA10-0AM0
کنتاکت کمکی: 1NO
🔹 ۵٫۵kW · ۱۲A
کد فنی: 3MT7012-0AA10-0AM0
کنتاکت کمکی: 1NO
🔹 ۷٫۵kW · ۱۸A
کد فنی: 3MT7018-1AA10-0AM0
کنتاکت کمکی: 1NO
🔹 ۱۱kW · ۲۵A
کد فنی: 3MT7025-2AA10-0AM0
کنتاکت کمکی: 1NO
🔹 ۱۵kW · ۳۲A
کد فنی: 3MT7032-2AA10-0AM0
کنتاکت کمکی: 1NO
🔹 ۱۸٫۵kW · ۴۰A
کد فنی: 3MT7040-2AA10-0AM0
کنتاکت کمکی: 1NO
🔹 ۲۲kW · ۵۰A
کد فنی: 3MT7050-3AA11-0AM0
کنتاکت کمکی: 1NO + 1NC
🔹 ۳۰kW · ۶۵A
کد فنی: 3MT7065-3AA11-0AM0
کنتاکت کمکی: 1NO + 1NC
🔹 ۳۷kW · ۸۰A

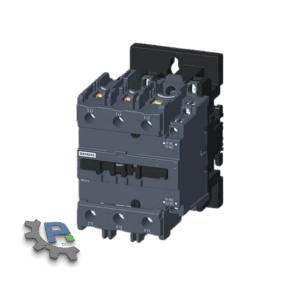

کد فنی: 3MT7080-4AA11-0AM0
کنتاکت کمکی: 1NO + 1NC
🔹 ۴۵kW · ۹۵A
کد فنی: 3MT7095-4AA11-0AM0
کنتاکت کمکی: 1NO + 1NC
🔹 ۵۵kW · ۱۲۰A

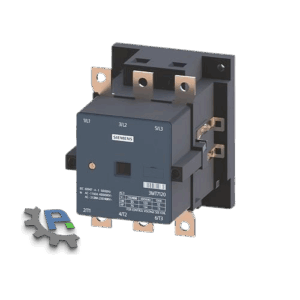

کد فنی: 3MT7120-5AA00-0AM0
کنتاکت کمکی: ندارد
🔹 ۷۵kW · ۱۴۰A
کد فنی: 3MT7140-5AA00-0AM0
کنتاکت کمکی: ندارد
🔹 ۹۰kW · ۱۷۰A
کد فنی: 3MT7170-6AA00-0AM0
کنتاکت کمکی: ندارد
🔹 ۱۳۲kW · ۲۵۰A
کد فنی: 3MT7250-7AA00-0AM0
کنتاکت کمکی: ندارد
🔹 ۱۶۰kW · ۳۰۰A
کد فنی: 3MT7300-7AA00-0AM0
کنتاکت کمکی: ندارد
🔹 ۲۰۰kW · ۴۰۰A
کد فنی: 3MT7400-8AA00-0AM0
کنتاکت کمکی: ندارد

💡بوبین تمام کدهای این جدول ۲۲۰ ولت AC با فرکانس ۵۰ هرتز است. مدل‌هایی با پسوند دیگر ممکن است مشخصات بوبین متفاوتی داشته باشند.
NO به معنی کنتاکت باز و NC به معنی کنتاکت بسته در حالت بی‌برق‌بودن بوبین است. برای مدل‌های بدون کنتاکت کمکی داخلی، در صورت نیاز باید بلوک کمکی سازگار جداگانه انتخاب شود

📌 این جدول جایگزین بررسی شرایط پروژه نیست. در استارت سنگین، قطع‌و‌وصل پرتکرار، دمای بالای تابلو یا شرایط نصب خاص، مشخصات مدل باید دقیق‌تر بررسی شود.

منبع: کاتالوگ جامع SINOVA زیمنس — بخش 3MT7

📌 راهنمای انتخاب کنتاکتور زیمنس

جریان نامی و رده کاری AC-3

کنتاکتور قدرت برای قطع‌و‌وصل مدار استفاده می‌شود. در کاربرد متداول راه‌اندازی موتور قفس‌سنجابی و قطع آن در حالت کار عادی، رده کاری AC-3 مبنای انتخاب است. جریان AC-1 مربوط به بارهای غیرالقایی یا کم‌القایی است. برای اینچینگ، پلاگینگ یا معکوس‌کردن جهت موتور پیش از توقف، باید مشخصات AC-4 بررسی شود.

ولتاژ بوبین و مدار فرمان

بوبین یا Coil با دریافت ولتاژ فرمان، باعث عملکرد کنتاکتور می‌شود. پیش از خرید، ولتاژ بوبین، نوع تغذیه AC یا DC و فرکانس مجاز را از روی کد سفارش و پلاک محصول بررسی کنید.بوبین مدل‌های درج‌شده در جدول این صفحه ۲۲۰ ولت AC با فرکانس ۵۰ هرتز است. ولتاژ بوبین از ولتاژ مدار قدرت مستقل است؛ برای مثال، موتور می‌تواند با برق سه‌فاز ۴۰۰ ولت کار کند و بوبین کنتاکتور با مدار فرمان ۲۲۰ ولت AC تغذیه شود.

کنتاکت کمکی و اینترلاک

کنتاکت‌های کمکی NO و NC در مدار خودنگهدار، اعلام وضعیت و منطق فرمان کاربرد دارند. در مدار چپ‌گرد و راست‌گرد، طراحی اینترلاک الکتریکی و مکانیکی اهمیت دارد.

بی‌متال و حفاظت موتور

کنتاکتور به‌تنهایی حفاظت اضافه‌بار یا اتصال کوتاه موتور را تأمین نمی‌کند. رله اضافه‌بار حرارتی یا بی‌متال، وسیله حفاظت اتصال کوتاه و کنتاکتور باید متناسب با موتور و طراحی مدار انتخاب شوند. برای بررسی تجهیزات مکمل به دسته تجهیزات فشار ضعیف زیمنس مراجعه کنید.

کدخوانی کنتاکتور زیمنس 3MT7

کد “3MT7012-0AA10-0AM0” را درنظر بگیرید:

– “3MT7” خانواده کنتاکتور قدرت SINOVA را مشخص می‌کند.
– “012” به مدل ۱۲ آمپر در رده AC-3 اشاره دارد؛ این مدل در جدول کاتالوگ برای موتور ۵٫۵ کیلووات در ۴۰۰ ولت درج شده است.
– عدد “0” پس از خط تیره اول، سایز فریم ۰ را نشان می‌دهد.
– ترکیب “AA10” در این کد، مدل دارای یک کنتاکت کمکی باز (1NO) را مشخص می‌کند.
– “M0” در انتهای کد، کد بوبین ۲۲۰ ولت AC با فرکانس ۵۰ هرتز است.

هنگام خرید، فقط به عبارت «کنتاکتور ۱۲ آمپر» اکتفا نکنید. کد کامل را با ولتاژ مدار فرمان، کنتاکت کمکی موردنیاز و تجهیزات قابل اتصال به کنتاکتور تطبیق دهید.

⚙️ کاربرد کنتاکتور زیمنس در تابلو برق

کنتاکتور موتور در مدار راه‌اندازی پمپ، فن، نوار نقاله و دیگر بارهای موتوری استفاده می‌شود. در مدار ستاره‌مثلث، انتخاب کنتاکتور خط، ستاره و مثلث باید براساس محل قرارگیری آن‌ها در مدار و جداول هماهنگی انجام شود.

انتخاب کنتاکتور برای بانک خازنی

کلیدزنی پله‌های بانک خازنی با جریان هجومی همراه است. جدول AC-3 این صفحه مبنای انتخاب برای بار خازنی نیست. برای مدار اصلاح ضریب توان، مدل‌های کنتاکتور خازنی زیمنس را بررسی کنید (رده AC-6b).

تفاوت کنتاکتور های زیمنس سری SINOVA و SIRIUS

SINOVA 3MT7 و SIRIUS 3RT دو خانواده متفاوت از کنتاکتورهای زیمنس هستند. محصولات عرضه‌شده در این صفحه از خانواده SINOVA انتخاب شده‌اند.

برای جایگزینی یک مدل SIRIUS با SINOVA، یکسان‌بودن جریان نامی کافی نیست. ولتاژ بوبین، رده کاری، ابعاد نصب، تعداد کنتاکت کمکی و سازگاری بی‌متال و تجهیزات جانبی باید بررسی شوند.

اگر هدف شما تعویض کنتاکتور موجود در تابلو است، کد کامل و تصویر پلاک آن را ارسال کنید تا مشخصات موردنیاز برای جایگزینی بررسی شود.

📄

دانلود کاتالوگ جامع SINOVA زیمنس

برای بررسی محصولات این صفحه، در فایل به بخش 3MT7 Power Contactors مراجعه کنید. این بخش شامل مشخصات فنی، جداول انتخاب، کد سفارش، اطلاعات بوبین، لوازم جانبی و دیاگرام‌های سیم‌بندی است.

📥 دانلود کاتالوگ

🔹 برای جست‌وجوی سریع عبارت 3MT7 را جست‌وجو کنید

💰 قیمت کنتاکتور زیمنس

قیمت کنتاکتور زیمنس به جریان نامی، کد سفارش، نوع و ولتاژ بوبین و تجهیزات جانبی موردنیاز بستگی دارد. برای مقایسه دو مدل، آمپر یکسان کافی نیست؛ خانواده محصول، رده کاری و تعداد کنتاکت کمکی نیز باید بررسی شوند.

قیمت مدل‌ها در فهرست محصولات این صفحه درج شده است. پیش از نهایی‌کردن سفارش، موجودی، زمان تحویل و مشخصات بوبین را تأیید کنید. اگر مدار به بی‌متال، کنتاکت کمکی یا اینترلاک نیاز دارد، هزینه و سازگاری این تجهیزات را نیز در نظر بگیرید.

برای استعلام قیمت، کد فنی کامل و تعداد موردنیاز را اعلام کنید. در صورت نداشتن کد، تصویر پلاک موتور، ولتاژ مدار فرمان و نوع کاربرد را برای کارشناسان پارسه اتوماسیون ارسال کنید.

خرید کنتاکتور زیمنس با ۲ سال گارانتی تعویض بی‌قیدوشرط

پارسه اتوماسیون کنتاکتورهای زیمنس عرضه‌شده در این صفحه را با ۲ سال گارانتی تعویض بی‌قیدوشرط ارائه می‌کند.

پیش از ثبت سفارش، کد فنی، ولتاژ بوبین، جریان نامی و تجهیزات همراه را با نیاز مدار تطبیق دهید. اگر مدل مناسب را نمی‌دانید، اطلاعات زیر را برای مشاوره انتخاب ارسال کنید:

* تصویر پلاک موتور یا کنتاکتور قبلی؛
* ولتاژ و نوع تغذیه مدار فرمان؛
* نوع بار و روش راه‌اندازی؛
* تعداد تقریبی استارت در ساعت؛
* تعداد موردنیاز و تجهیزات جانبی.

برای استعلام قیمت، تأیید موجودی و هماهنگی سفارش با پارسه اتوماسیون تماس بگیرید:


📱  ۰۹۱۳۲۸۰۲۹۴۸

❓ سؤالات متداول درباره کنتاکتور زیمنس

برای موتور ۷٫۵ کیلووات چه کنتاکتوری مناسب است؟

برای موتور سه‌فاز ۷٫۵ کیلووات در ۴۰۰ ولت و رده AC-3، مدل ۱۸ آمپر `3MT7018-1AA10-0AM0` یکی از گزینه‌های انتخاب اولیه جدول است. جریان پلاک موتور، شرایط کار و ولتاژ مدار فرمان باید پیش از خرید بررسی شوند.

آیا همه کنتاکتورهای زیمنس بوبین ۲۲۰ ولت دارند؟

خیر. مشخصات بوبین به کد سفارش وابسته است. کدهای جدول این صفحه دارای بوبین ۲۲۰ ولت AC با فرکانس ۵۰ هرتز هستند؛ مدل‌های دیگر ممکن است ولتاژ، نوع تغذیه یا فرکانس متفاوتی داشته باشند.

تفاوت جریان AC-1 و AC-3 چیست؟

AC-1 به بارهای غیرالقایی یا کم‌القایی و AC-3 به راه‌اندازی موتور قفس‌سنجابی و قطع آن در حالت کار عادی مربوط می‌شود. برای انتخاب کنتاکتور موتور، جریان رده کاری مربوط به موتور را بررسی کنید.

آیا کنتاکتور به‌تنهایی از موتور محافظت می‌کند؟

خیر، حفاظت اضافه‌بار و اتصال کوتاه با تجهیزات حفاظتی هماهنگ تأمین می‌شود.

برای استعلام قیمت چه اطلاعاتی ارسال کنم؟

کد فنی کامل و تعداد. اگر کد ندارید: تصویر پلاک موتور، ولتاژ مدار فرمان و توضیح کاربرد.
