کنترل فاز زیمنس

کنترل فاز زیمنس برای پایش وضعیت برق سه‌فاز و اعلام خطا به مدار فرمان استفاده می‌شود. در این صفحه دو رله پایش خط از خانواده SINOVA 7UG0 عرضه شده‌اند: 7UG0712-1AA20 برای بررسی قطع فاز، جابه‌جایی ترتیب فاز و عدم تعادل ولتاژ در شبکه سه‌سیمه؛ و 7UG0818-1CA20 برای شبکه سه‌سیمه یا چهارسیمه، با امکانات بیشتر برای پایش ولتاژ و فرکانس. برای انتخاب، نوع شبکه و خطاهایی را که باید تشخیص داده شوند با مشخصات هر مدل تطبیق دهید.

فیلتر ها

کنترل فاز سه چراغ دارای LED زیمنس مدل 7UG0818-1CA20

15,000,000 تومان

خرید

کنترل فاز سه چراغ دارای LED زیمنس مدل 7UG0818-1CA20

کنترل فاز تک چراغ زیمنس مدل 7UG0712-1AA2

6,000,000 تومان

خرید

کنترل فاز تک چراغ زیمنس مدل 7UG0712-1AA2

⚡ SINOVA 7UG0 · Line Monitoring Relay

خرید کنترل فاز زیمنس سری 7UG0

🔹 رله پایش خط برای حفاظت موتور و تابلو برق صنعتی

کنترل فاز زیمنس چه کاری انجام می‌دهد؟

رله کنترل فاز زیمنس وضعیت ورودی برق سه‌فاز را پایش می‌کند و هنگام تشخیص خطایی که برای آن طراحی یا تنظیم شده است، وضعیت کنتاکت خروجی خود را تغییر می‌دهد. این خروجی می‌تواند در مدار فرمان کنتاکتور یا ورودی سیستم کنترل به کار رود تا برای خطا واکنش مناسب تعریف شود. خود رله، مدار قدرت موتور را مستقیماً قطع نمی‌کند.

محصولات این صفحه از نوع Line Monitoring Relay در خانواده SINOVA 7UG0 هستند. هر دو مدل قطع فاز، جابه‌جایی توالی فاز و عدم تعادل ولتاژ را بررسی می‌کنند؛ تفاوت اصلی آن‌ها در نوع شبکه قابل استفاده و امکانات پایش و تنظیم است.

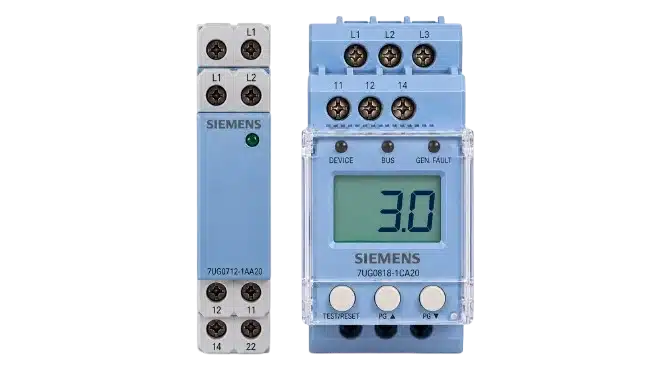

تفاوت دو مدل کنترل فاز زیمنس 7UG0

🔹 کنترل فاز زیمنس 7UG0712-1AA20؛ انتخاب برای پایش پایه شبکه سه‌سیمه

مدل 7UG0712-1AA20 برای شبکه سه‌فاز سه‌سیمه طراحی شده است. این رله قطع فاز و جابه‌جایی توالی فاز را تشخیص می‌دهد و عدم تعادل ولتاژ را با مقدار ثابت ۳۰ ولت پایش می‌کند. یک کنتاکت تبدیلی 1CO دارد و عرض بدنه آن ۱۷٫۵ میلی‌متر است.

این مدل زمانی انتخاب اولیه مناسبی است که مسئله شما پایش پایه فازها باشد و به تنظیم آستانه افت یا افزایش ولتاژ و فرکانس نیاز نداشته باشید. طبق جدول فنی همین کد، نباید قابلیت‌های قابل تنظیم مدل دیجیتال را به آن نسبت داد.

🔹 کنترل فاز زیمنس 7UG0818-1CA20؛ پایش گسترده‌تر شبکه

مدل 7UG0818-1CA20 یک رله دیجیتال پایش خط برای شبکه سه‌فاز سه‌سیمه یا چهارسیمه است. افزون بر قطع فاز، توالی فاز و عدم تعادل ولتاژ، امکان پایش افت و افزایش ولتاژ و کاهش و افزایش فرکانس را دارد. نمایشگر LCD برای مشاهده پارامترها و خطاها، دو کنتاکت تبدیلی مستقل 2×1CO و عرض بدنه ۳۵ میلی‌متر از تفاوت‌های مهم آن با مدل پایه هستند.

اگر حدود مجاز ولتاژ و فرکانس یا تأخیر عملکرد باید متناسب با شرایط پروژه تنظیم شوند، این مدل را بررسی کنید. قابل استفاده بودن در شبکه چهارسیمه را با قابلیت تشخیص قطع نول یکی ندانید؛ حفاظت قطع نول برای این کد در جدول عملکرد کاتالوگ درج نشده است.

💡 هر دو مدل خودتغذیه هستند و منبع تغذیه کنترلی جداگانه برای آن‌ها تعریف نشده است. پیش از سفارش، محدوده ولتاژ کاری مدل انتخابی را نیز با شبکه خود تطبیق دهید: بازه کاری 7UG0712 برابر ۱۵۴ تا ۴۸۰ ولت بین فازها و برای 7UG0818 برابر ۲۸۰ تا ۵۰۰ ولت بین فازها است. در کاربرد چهارسیمه مدل دوم، بازه درج‌شده بین فاز و نول ۱۶۰ تا ۳۰۰ ولت است.

راهنمای انتخاب کنترل فاز زیمنس

🔹 نوع شبکه را مشخص کنید.

اگر تابلو سه‌فاز سه‌سیمه است، هر دو مدل از نظر نوع شبکه قابل بررسی‌اند. برای شبکه سه‌فاز چهارسیمه، از میان دو محصول این صفحه مدل 7UG0818-1CA20 در کاتالوگ درج شده است.

🔹 خطاهای موردنیاز را فهرست کنید.

برای قطع فاز، توالی فاز و عدم تعادل با آستانه ثابت، مدل پایه را بررسی کنید. اگر پایش افت و افزایش ولتاژ یا تغییرات فرکانس هم لازم است، مدل دیجیتال را بررسی کنید. شباهت ظاهری یا عبارت کلی «کنترل فاز» برای تأیید عملکردهای جایگزین کافی نیست.

🔹 مدار فرمان را بررسی کنید.

مدل پایه یک کنتاکت تبدیلی و مدل دیجیتال دو کنتاکت تبدیلی دارد. پیش از خرید مشخص کنید آیا فقط یک فرمان برای کنتاکتور لازم دارید یا اعلام خطا به بخش دیگری از تابلو نیز در طراحی شما پیش‌بینی شده است. ظرفیت کنتاکت خروجی باید با بار مدار فرمان تطبیق داده شود.

🔹 انتظار حفاظتی را دقیق تعیین کنید.

کنترل فاز، جای حفاظت اضافه‌بار حرارتی و اتصال کوتاه را نمی‌گیرد. در یک مدار موتور، انتخاب تجهیزات فشار ضعیف زیمنس مانند کنتاکتور، بی‌متال و کلید حفاظتی باید بر اساس وظیفه هر تجهیز و مشخصات موتور انجام شود.

🏭 کاربرد کنترل فاز زیمنس در تابلو برق

رله پایش خط می‌تواند در مدار فرمان موتورهای سه‌فاز، پمپ، فن یا کمپرسور به کار رود؛ جایی که وضعیت فازهای ورودی باید پیش از اجازه راه‌اندازی یا در زمان کار بررسی شود. در شبکه‌هایی که محدوده ولتاژ یا فرکانس نیز برای بهره‌برداری مهم است، امکانات 7UG0818 نسبت به مدل پایه بررسی بیشتری را ممکن می‌کند.

انتخاب نهایی به خود تجهیز مصرف‌کننده هم وابسته است. برای نمونه، اگر راه‌اندازی خودکار پس از رفع خطا مجاز نیست، حالت بازنشانی و منطق مدار فرمان باید در طراحی کنترل بررسی شوند. وجود رله کنترل فاز به‌تنهایی، ایمنی یا حفاظت کامل موتور را تضمین نمی‌کند.

💰 قیمت کنترل فاز زیمنس

قیمت دو مدل به امکانات پایش، نمایشگر، تعداد خروجی و وضعیت موجودی وابسته است. برای مقایسه قیمت، ابتدا بررسی کنید که آیا پایش ولتاژ و فرکانس، شبکه چهارسیمه یا دو خروجی رله واقعاً در پروژه شما لازم است؛ در غیر این صورت مقایسه صرف قیمت، انتخاب درستی به دست نمی‌دهد.

پارسه اتوماسیون محصولات این صفحه را با ۲ سال گارانتی تعویض بی‌قیدوشرط ارائه می‌کند. برای استعلام قیمت و تأیید مدل، کد فعلی رله یا تصویر پلاک آن، ولتاژ و نوع شبکه، خطاهای موردنظر و تعداد خروجی لازم را اعلام کنید. برای مشاوره خرید با ۰۹۱۳۲۸۰۲۹۴۸ تماس بگیرید.

📄

کاتالوگ کنترل فاز زیمنس

فایل زیر کاتالوگ جامع محصولات SINOVA زیمنس است، اطلاعات رله‌های پایش خط را در بخش 7UG0 Monitoring Relays و جدول مشخصات و کدهای سفارش همان بخش ببینید:

📥 دانلود کاتالوگ

❓ سؤالات متداول درباره کنترل فاز زیمنس

آیا 7UG0712-1AA20 افت و افزایش ولتاژ را با آستانه قابل تنظیم پایش می‌کند؟

خیر. برای این کد، کاتالوگ قطع فاز، جابه‌جایی توالی فاز و عدم تعادل ولتاژ با مقدار ثابت ۳۰ ولت را درج کرده است. برای نیاز به تنظیم حدود افت و افزایش ولتاژ، مشخصات 7UG0818-1CA20 را بررسی کنید.

آیا 7UG0818-1CA20 قطع نول را تشخیص می‌دهد؟

در جدول عملکرد کاتالوگ، حفاظت قطع نول برای این کد درج نشده است. اگر تشخیص قطع نول الزام پروژه است، کد رله را بر اساس همین قابلیت به‌طور جداگانه بررسی کنید.

آیا کنترل فاز زیمنس جای بی‌متال را می‌گیرد؟

خیر. رله کنترل فاز وضعیت شبکه ورودی را پایش می‌کند؛ بی‌متال برای حفاظت اضافه‌بار موتور انتخاب می‌شود. هرکدام وظیفه متفاوتی در مجموعه حفاظت و فرمان دارند.
