کلید حرارتی زیمنس

کلید حرارتی زیمنس یا کلید محافظ موتور (MPCB)، برای حفاظت مدار موتور در برابر اضافه‌بار و اتصال کوتاه به کار می‌رود. محصولات این دسته از سری SINOVA 3MV8 هستند؛ مدل و قیمت مناسب را با توجه به جریان پلاک موتور، رنج تنظیم حرارتی و ظرفیت قطع در ولتاژ شبکه بررسی کنید. هنگام سفارش، نیاز به کنتاکت کمکی را نیز مشخص کنید. این محصولات با ۲ سال گارانتی تعویض بی‌قیدوشرط پارسه اتوماسیون عرضه می‌شوند.

siemens mpcb
فیلتر ها

🔥  Siemens MPCB

خرید کلید حرارتی زیمنس

در بازار برق ایران اصطلاح «کلید حرارتی» به چند تجهیز حفاظتی مختلف اطلاق می‌شود؛ در محصولات زیمنس این عنوان معمولاً شامل کلید محافظ موتور ، رله اضافه‌بار حرارتی و در برخی پروژه‌ها کلید اتوماتیک کمپکت  با واحد تریپ حرارتی-مغناطیسی است. هر یک کاربرد متفاوتی دارند و نباید به‌جای یکدیگر انتخاب شوند.

عملکرد حفاظت حرارتی معمولاً بر پایه المنت بی‌متال است؛ با عبور جریان بیش از حد مجاز، دو فلز با ضریب انبساط متفاوت خم شده و مکانیزم تریپ را فعال می‌کنند. این اصل، مبنای عملکرد هر سه خانواده محصول زیمنس است.

پارسه اتوماسیون این محصولات را عمدتا در قالب سری SINOVA باکد فنی 3MV8 ارائه میدهد.

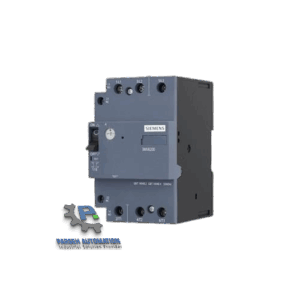

کلید حرارتی زیمنس SINOVA 3MV8 که با عنوان MPCB یا کلید محافظ موتور نیز شناخته می‌شود، برای حفاظت مدار موتور در برابر اضافه‌بار حرارتی و جریان اتصال کوتاه طراحی شده است. این تجهیز در کاتالوگ SINOVA با عنوان Motor Starter Protector معرفی شده و در دو خانواده 3MV81 و 3MV82 عرضه می‌شود.

کلید حرارتی 3MV8 نباید با رله اضافه‌بار 3MU7 یا کلید اتوماتیک کمپکت 3VJ یکسان در نظر گرفته شوند. کلید 3MV8 می‌تواند در مدار راه‌اندازی موتور استفاده شود، اما جایگزین کنتاکتور و مدار فرمان موتور نیست.

⚙️ نحوه کار MPCB SIEMENS

۱. جریان موتور از مسیر بی‌متال و کنتاکت‌ها عبور می‌کند.
۲. در صورت اضافه‌بار، افزایش حرارت باعث انحراف بی‌متال و باز شدن مدار می‌شود.
۳. در اتصال کوتاه، بخش مغناطیسی به سرعت فعال شده و مدار را قطع می‌کند.
۴. بعد از رفع خطا، کلید با فشار دادن دکمه Reset مجدداً قابل استفاده است.

📊 مشخصات فنی کلید حرارتی زیمنس SINOVA

✅ ولتاژ عایقی (Ui): ۷۵۰ ولت
✅ ولتاژ ایمپالس-تحمل ضربه‌ای (Uimp): ۶ کیلوولت
✅ درجه حفاظت: IP20
✅ کلاس تریپ: Class 10A مطابق IEC 60947-4-1
✅کاربرد موتور: رده کاری AC-3
✅ ولتاژ کاری کاربرد AC-3: تا 690 ولت

🌡️ دمای کاری و حفاظت کلید حرارتی زیمنس SINOVA

دمای مجاز بهره‌برداری: ۲۰- تا ۵۵+ درجه
رطوبت نسبی مجاز: 10 تا 90 درصد
دمای مجاز انبارش: ۵۰- تا ۸۰+ درجه
حداکثر ارتفاع نصب: 2000 متر از سطح دریا

عمر مکانیکی و الکتریکی در AC-3 با ولتاژ 400 ولت:

  • تا 100,000 سیکل برای مدل‌های تا 25 آمپر
  • تا 30,000 سیکل برای مدل‌های بالاتر از 25 آمپر

📋 زیرمجموعه‌های کلید محافظ موتور زیمنس 3MV8

سری محدوده جریان مناسب برای موتور ابعاد W×H×D
3MV81 ۰.۱۶ تا ۲۵ آمپر ۰.۰۴ تا ۱۱ کیلووات 54×86×70 mm
3MV82 ۱.۶ تا ۵۲ آمپر ۰.۳۷/۰.۵۵ تا ۲۲ کیلووات 70×115×108.5 mm

⚠️ نکته: مقادیر توان موتور در جدول کاتالوگ، مقدار راهنما هستند و انتخاب نهایی نباید فقط براساس توان موتور انجام شود. جریان نامی درج‌شده روی پلاک موتور، ولتاژ، روش راه‌اندازی و شرایط کاری باید بررسی شود. سری 3MV81 در دو نسخه بدون کنتاکت کمکی و با کنتاکت کمکی داخلی 1NO+1NC عرضه می‌شود؛ 3MV82 گزینه مناسب بارهای صنعتی سنگین‌تر است.

⚡ ظرفیت قطع اتصال کوتاه 3MV8

ظرفیت قطع به مدل دقیق، جریان نامی و ولتاژ شبکه بستگی دارد. طبق کاتالوگ، مقادیر اصلی در ولتاژ حداکثر ۴۱۵ ولت AC به‌صورت زیر است:

سری و محدوده جریان Icu Ics فیوز پشتیبان
3MV81، از ۰٫۱۶ تا ۶ آمپر 100kA 100kA نیاز نیست
3MV81، از ۸ تا ۱۰ آمپر 10kA 10kA حداکثر 80A gL/gG در صورت نیاز
3MV81، از ۱۳ تا ۲۵ آمپر 6kA 6kA حداکثر 80A gL/gG در صورت نیاز
3MV82، از ۱٫۶ تا ۱۶ آمپر 100kA 100kA نیاز نیست
3MV82، مدل ۲۵ آمپر 100kA 50kA نیاز نیست
3MV82، از ۳۲ تا ۵۲ آمپر 35kA 17kA حداکثر 200A gL/gG در صورت نیاز

🔹 3MV81 (۰٫۱۶ تا ۶A)
Icu: 100kA · Ics: 100kA
🔸 فیوز پشتیبان: نیاز نیست
🔹 3MV81 (۸ تا ۱۰A)
Icu: 10kA · Ics: 10kA
🔸 فیوز پشتیبان: حداکثر 80A gL/gG
🔹 3MV81 (۱۳ تا ۲۵A)
Icu: 6kA · Ics: 6kA
🔸 فیوز پشتیبان: حداکثر 80A gL/gG
🔹 3MV82 (۱٫۶ تا ۱۶A)
Icu: 100kA · Ics: 100kA
🔸 فیوز پشتیبان: نیاز نیست
🔹 3MV82 (مدل ۲۵A)
Icu: 100kA · Ics: 50kA
🔸 فیوز پشتیبان: نیاز نیست
🔹 3MV82 (۳۲ تا ۵۲A)
Icu: 35kA · Ics: 17kA
🔸 فیوز پشتیبان: حداکثر 200A gL/gG

💡 Icu ظرفیت قطع نهایی اتصال کوتاه و Ics ظرفیت قطع سرویس است. اگر جریان اتصال کوتاه احتمالی در محل نصب از ظرفیت قطع کلید بیشتر باشد، استفاده از فیوز پشتیبان مطابق جدول کاتالوگ ضروری است.

🧩 تجهیزات جانبی کلید حرارتی زیمنس

کنتاکت کمکی 3MV9131-3AA00: نصب سمت راست، پیکربندی 1NO+1NC نشانگر خطای اتصال کوتاه 3MV9131-7AA00: نصب سمت راست
رله آندرولتاژ: نصب سمت چپ، قطع در افت ولتاژ رله شنت‌تریپ: نصب سمت چپ، قطع از راه دور

در هر کلید، تنها یکی از رله‌های سمت چپ (شنت یا آندرولتاژ) قابل نصب است. این سری برای پنل‌های کنترل موتور با فضای محدود و نیاز به هماهنگی نوع ۲ (Type-2 Coordination) با کنتاکتورهای زیمنس گزینه مناسبی است.

🎯 انتخاب صحیح کلید حرارتی زیمنس

در جدول انتخاب کاتالوگ، تفاوت پسوندهای کد فنی اهمیت دارد:

  • مدل‌های دارای پسوند -0 بدون کنتاکت کمکی ارائه می‌شوند.
  • مدل‌های دارای پسوند -1 دارای کنتاکت کمکی 1NO+1NC هستند.

برای مثال:

  • 3MV8100-0MF00: محدوده تنظیم حرارتی 0.6 تا 1 آمپر، بدون کنتاکت کمکی
  • 3MV8100-1MF00: محدوده تنظیم حرارتی 0.6 تا 1 آمپر، دارای کنتاکت کمکی 1NO+1NC
  • 3MV8200-0MR00: محدوده تنظیم حرارتی 36 تا 52 آمپر، بدون کنتاکت کمکی
  • 3MV8200-1MR00: محدوده تنظیم حرارتی 36 تا 52 آمپر، دارای کنتاکت کمکی 1NO+1NC

کنتاکت کمکی داخلی برای اعلام وضعیت کلید یا ارسال سیگنال به مدار کنترل استفاده می‌شود. ظرفیت کنتاکت کمکی نیز باید با نوع بار کنترلی AC یا DC مطابقت داشته باشد.

⚠️ نکته: انتخاب کلید حرارتی صرفاً بر اساس توان موتور کافی نیست؛ جریان نامی پلاک، شرایط راه‌اندازی، دمای محیط و ظرفیت اتصال کوتاه شبکه هم باید بررسی شود.

برای انتخاب مدل مناسب، این اطلاعات را بررسی کنید:

1-جریان نامی موتور را از پلاک موتور بخوانید.
2-مدلی را انتخاب کنید که جریان نامی موتور در محدوده تنظیم حرارتی آن قرار داشته باشد.
3-تنظیم حرارتی را براساس جریان نامی پلاک و شرایط واقعی کار موتور انجام دهید؛ انتخاب کلید صرفاً براساس کیلووات صحیح نیست.
4-جریان اتصال کوتاه احتمالی تابلو را با مقدار Icu و Ics مدل مقایسه کنید.
5-در صورت نیاز، وجود کنتاکت کمکی، نشانگر خطای اتصال کوتاه، رهاساز کم‌ولتاژ یا شنت‌تریپ را هنگام سفارش مشخص کنید.
6-ابعاد کلید و فضای نصب داخل تابلو را بررسی کنید.
7-اگر موتور با کنتاکتور راه‌اندازی می‌شود، کنتاکتور باید جداگانه و براساس جریان AC-3، نوع بار و مدار فرمان انتخاب شود.

⚠️ نکته: کلاس تریپ 3MV8 برابر با 10A است. برای موتورهایی با زمان راه‌اندازی طولانی یا بار راه‌اندازی سنگین، انتخاب نهایی باید با توجه به زمان راه‌اندازی موتور و دستورالعمل طراحی تابلو انجام شود.

🏭 کاربردهای صنعتی

✅ خطوط تولید و نوار نقاله‌ها · ✅ پمپ‌ها، چیلرها و تهویه صنعتی · ✅ کمپرسورها و جرثقیل‌های برقی · ✅ تابلوهای کنترل موتور (MCC) · ✅ ماشین‌آلات CNC و بسته‌بندی

💡 تجربه مهندسان پارسه اتوماسیون

یکی از رایج‌ترین خطاها در تابلوهای کنترل موتور، انتخاب MPCB با محدوده جریان نامناسب است. اگر جریان نامی موتور نزدیک لبه بالایی محدوده تنظیم باشد، احتمال تریپ ناخواسته در راه‌اندازی افزایش می‌یابد؛ به همین دلیل معمولاً محدوده‌ای انتخاب می‌شود که جریان نامی موتور در میانه بازه تنظیم قرار گیرد.

❓ سوالات متداول

آیا همه کلیدهای 3MV8 ظرفیت قطع 100 کیلوآمپر دارند؟

خیر. مقدار 100kA فقط برای محدوده‌های مشخصی از مدل‌ها و در ولتاژ حداکثر 415 ولت درج شده است. برای مدل‌های بالاتر، مانند 3MV82 در محدوده 32 تا 52 آمپر، مقدار Icu برابر 35kA است.

تفاوت 3MV81 و 3MV82 چیست؟

3MV81 برای محدوده تنظیم حرارتی پایین‌تر تا 25 آمپر و توان موتور درج‌شده تا 11 کیلووات مناسب است. 3MV82 محدوده بالاتری تا 52 آمپر و توان موتور درج‌شده تا 22 کیلووات دارد. ابعاد 3MV82 نیز بزرگ‌تر است.

کلاس تریپ ۱۰ و ۱۰A چه تفاوتی دارند؟

کلاس تریپ زمان مجاز تحمل اضافه‌بار پیش از قطع را طبق IEC 60947-4-1 نشان می‌دهد؛ کلاس 10A زمان قطع کوتاه‌تری دارد و برای موتورهای با راه‌اندازی سریع مناسب‌تر است.

برای اعلام کد دقیق چه اطلاعاتی لازم است؟
تصویر پلاک موتور، جریان نامی، ولتاژ، توان، روش راه‌اندازی، جریان اتصال کوتاه تابلو و نیاز یا عدم نیاز به کنتاکت کمکی، آندرولتاژ یا شنت‌تریپ را ارسال کنید تا مدل دقیق بررسی شود.

📐

استاندارد

IEC 60947-2
IEC 60947-4-1

🛡️

گارانتی

۲ سال تعویض بی‌قید و شرط

✅ کلید حرارتی زیمنس تنها بخشی از خانواده‌ی کامل تجهیزات فشار ضعیف زیمنس است که کنتاکتور، کلید هوایی، کلید اتوماتیک و سایر تجهیزات حفاظتی مدار قدرت را نیز در بر می‌گیرد.

🏷️ SIEMENS MPCB
📄

کاتالوگ کلید حرارتی زیمنس SINOVA

برای دریافت کاتالوگ کامل و اطلاعات فنی دقیق، روی دکمه زیر کلیک کنید
🔹 مشخصات فنی · نقشه‌های ابعادی · دیاگرام سیم‌بندی

برای دریافت لیست قیمت بروز کلید حرارتی زیمنس  و مشاوره فنی، با کارشناسان پارسه اتوماسیون تماس بگیرید

09132802948📞

مشخصات فنی این صفحه براساس کاتالوگ SINOVA The Power of Simplicity تنظیم شده است.
