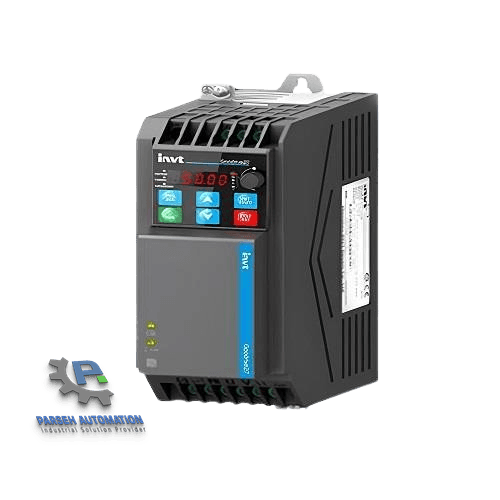

اینورتر اینوت GD27

اینورتر اینوت GD27 یک درایو جمع‌وجور برای کنترل سرعت موتورهای القایی و سنکرون مغناطیس دائم است. مدل‌های این دسته شامل ورودی تک‌فاز ۲۲۰ ولت از ۰٫۴ تا ۲٫۲ کیلووات و ورودی سه‌فاز کلاس ۳۸۰ ولت از ۰٫۷۵ تا ۷٫۵ کیلووات هستند. کنترل برداری بدون سنسور، ارتباط Modbus RTU و واحد ترمز داخلی از امکانات این مدل‌هاست. برای خرید اینورتر GD27، ولتاژ تغذیه، جریان پلاک موتور و شرایط بار را تطبیق دهید؛ قیمت و مشخصات هر مدل در فهرست زیر درج شده است.

اینورتر اینوت GD27
فیلتر ها
⚡ GD27 · Goodrive27

درایو اینوت GD27 (Goodrive27)

🔹 خرید و قیمت درایو اینوت GD27 با گارانتی

اینورتر GD27 برای کنترل سرعت موتور در ماشین‌آلات چوب، نساجی، چاپ و بسته‌بندی، صنایع غذایی و تجهیزات انتقال مواد قابل بررسی است. انتخاب مدل مناسب به نوع موتور، جریان موردنیاز، شرایط بار و امکانات کنترلی پروژه بستگی دارد.

در نسخه استاندارد بدون پسوند EU، فیلتر EMC و قابلیت ایمنی STO داخلی وجود ندارند. نسخه دارای پسوند EU به این امکانات مجهز است؛ بنابراین قابلیت‌های نسخه EU را نباید به تمام مدل‌های GD27 تعمیم داد.

برای نمونه، کد GD27-1R5G-4-B-EU مشخصات زیر را بیان می‌کند:

  • GD27: سری دستگاه.
  • 1R5: توان ۱٫۵ کیلووات.
  • G: رتبه کاری بار گشتاور ثابت.
  • 4: ورودی سه‌فاز ۳۸۰ تا ۴۸۰ ولت.
  • B: وجود واحد ترمز داخلی.
  • EU: نسخه دارای STO و فیلتر EMC داخلی.

در بخش ولتاژ، S2 نشان‌دهنده ورودی تک‌فاز ۲۰۰ تا ۲۴۰ ولت و عدد 2 نشان‌دهنده ورودی سه‌فاز ۲۰۰ تا ۲۴۰ ولت است.

در نسخه EU، فیلتر داخلی مدل‌های S2 از کلاس C2 و مدل‌های سه‌فاز با کد ولتاژ 2 و 4 از کلاس C3 است.

📸 دیاگرام کد مدل و نیم‌پلیت (Product Model & Nameplate)

دیاگرام کد مدل اینورتر اینوت GD27

🔹 کد خوانی اینورتر اینوت gd27

📋 مشخصات فنی اینورتر GD27 اینوت

🔹 رنج توان و ولتاژ ورودی درایو GD27

کلاس ولتاژ کد مدل رنج توان جریان خروجی
تک‌فاز 200-240 ولت (S2) GD27-xxxG-S2-B 0.4 تا 2.2 کیلووات 2.5 تا 10 آمپر
سه‌فاز 200-240 ولت GD27-xxxG-2-B-EU 0.4 تا 4 کیلووات 2.5 تا 16 آمپر
سه‌فاز 380-480 ولت GD27-xxxG-4-B 0.75 تا 7.5 کیلووات 2.5 تا 18.5 آمپر

فرکانس خروجی درایو اینوت GD27 از 0 تا 599 هرتز قابل تنظیم است که بازه گسترده‌ ای برای کاربردهای دورباز مانند اسپیندل و ماشین‌آلات چوب فراهم می‌کند. ظرفیت اضافه‌بار آن 150% جریان نامی به مدت 60 ثانیه و 180% به مدت 10 ثانیه است.

📸 جدول کامل مشخصات نامی (Product Ratings) درایو GD27

جدول مشخصات نامی اینورتر اینوت GD27 - فریم A

🔹 جدول مشخصات

🔹 روش‌های کنترل و دقت عملکرد اینورتر GD27

پارامتر مقدار در حالت SVC
دقت کنترل سرعت ±0.2%
نوسان سرعت ±0.3%
زمان پاسخ گشتاور کمتر از 10 میلی‌ثانیه
نسبت تنظیم سرعت (موتور القایی) 1 به 100
نسبت تنظیم سرعت (موتور سنکرون) 1 به 20
گشتاور راه‌اندازی (موتور القایی) 150% در 0.25 هرتز
گشتاور راه‌اندازی (موتور سنکرون) 150% در 2.5 هرتز

دامنه تنظیم سرعت در حالت SVC برای موتور القایی صدبرابری و برای موتور سنکرون بیست‌برابری است. این مشخصه با دقت کنترل سرعت ±۰٫۲٪ تفاوت دارد. دستیابی به عملکرد مناسب به ثبت صحیح مشخصات موتور، انجام Auto-tuning و شرایط بار وابسته است؛ در سرعت‌های پایین، خنک‌کاری موتور و گشتاور مجاز کار دائم نیز باید بررسی شوند.
ظرفیت اضافه‌بار دستگاه ۱۵۰٪ جریان نامی برای ۶۰ ثانیه و ۱۸۰٪ برای ۱۰ ثانیه است. این ظرفیت برای اضافه‌بار کوتاه‌مدت است و نباید به‌عنوان جریان مجاز کار دائم در نظر گرفته شود.
فرکانس خروجی تا ۵۹۹ هرتز قابل تنظیم است؛ استفاده از فرکانس‌های بالا باید با محدوده سرعت مجاز، یاتاقان‌ها و مشخصات موتور سازگار باشد.

🔹 ورودی‌ها، خروجی‌ها و ارتباطات اینورتر GD27

اینورتر GD27 دارای چهار ورودی دیجیتال معمولی S1 تا S4 با حداکثر فرکانس ۱ کیلوهرتز و یک ورودی پرسرعت HDIA تا ۵۰ کیلوهرتز است.
ورودی آنالوگ AI1 سیگنال صفر تا ۱۰ ولت یا صفر تا ۲۰ میلی‌آمپر دریافت می‌کند؛ انتخاب ولتاژ یا جریان با دیپ‌سوئیچ انجام می‌شود. ورودی AI2 برای سیگنال صفر تا ۱۰ ولت است. خروجی آنالوگ AO1 نیز امکان ارسال سیگنال صفر تا ۱۰ ولت یا صفر تا ۲۰ میلی‌آمپر را دارد.
خروجی ترانزیستوری Y1 از نوع کلکتور باز است. نسخه استاندارد دو خروجی رله قابل برنامه‌ریزی دارد، اما در نسخه EU فقط رله RO1 در دسترس است و ترمینال‌های STO جای بخش رله دوم را گرفته‌اند.
ارتباط RS485 با پروتکل Modbus RTU برای تبادل فرمان و اطلاعات با PLC یا HMI سازگار فراهم است. کانکتور RJ45 مربوط به اتصال کی‌پد بیرونی است؛ وجود این کانکتور به معنی پشتیبانی از Ethernet یا Modbus TCP نیست.

🔹 قابلیت ایمنی STO (Safe Torque Off) اینورتر GD27

نسخه EU اینورتر GD27 دارای قابلیت حذف ایمن گشتاور یا STO با سطح ایمنی SIL2 است. این عملکرد، فرمان‌دهی بخش قدرت برای تولید گشتاور موتور را غیرفعال می‌کند.
STO ترمز فعال ایجاد نمی‌کند و زمان توقف مشخصی را تضمین نمی‌کند. اگر موتور در حال گردش باشد، می‌تواند تحت تأثیر اینرسی بار به حرکت ادامه دهد و به‌صورت آزاد متوقف شود. برای بارهای نیازمند توقف سریع یا نگه‌داشتن موقعیت، تجهیزات ترمز و ساختار ایمنی ماشین باید جداگانه انتخاب شوند.
فعال‌شدن STO برق ورودی دستگاه را قطع نمی‌کند و جایگزین جداسازی الکتریکی برای سرویس نیست.

🔹 شرایط محیطی، فریم و خنک‌سازی اینورتر GD27

محدوده دمای کار اینورتر GD27 منفی ۱۰ تا مثبت ۵۰ درجه سانتی‌گراد است و در این بازه، کاهش ظرفیت ناشی از دما لازم نیست. برای دستگاه داخل تابلو، دمای هوای اطراف درایو ملاک است. بالاتر از ۵۰ درجه، جریان خروجی مجاز باید متناسب با فریم و دما کاهش یابد.
بالاتر از ارتفاع ۱۰۰۰ متر، به‌ازای هر ۱۰۰ متر افزایش ارتفاع، ۱٪ کاهش ظرفیت در نظر گرفته می‌شود. افزایش فرکانس حامل نیز ممکن است جریان خروجی مجاز را کاهش دهد؛ مقدار کاهش به مدل و فرکانس انتخاب‌شده بستگی دارد.
مدل‌های کلاس ۲۲۰ ولت تا ۰٫۷۵ کیلووات و کلاس ۳۸۰ ولت تا ۱٫۵ کیلووات با خنک‌سازی طبیعی کار می‌کنند؛ مدل‌های بالاتر فن دارند.
نصب روی ریل DIN برای فریم‌های A و B با براکت مربوط امکان‌پذیر است. فریم C برای نصب دیواری در نظر گرفته می‌شود. ابعاد بدنه بر حسب عرض × ارتفاع × عمق عبارت‌اند از:

  • فریم A: ابعاد ۶۰ × ۱۹۰ × ۱۵۵ میلی‌متر.
  • فریم B: ابعاد ۷۰ × ۱۹۰ × ۱۵۵ میلی‌متر.
  • فریم C: ابعاد ۹۰ × ۲۳۵ × ۱۵۵ میلی‌متر.
    درجه حفاظت IP20 است؛ دستگاه باید در محیط محافظت‌شده، با تهویه مناسب و دور از آب و گردوغبار رسانا استفاده شود.

ویژگی‌های کلیدی درایو اینوت GD27

✅ پشتیبانی از موتور مغناطیس دائم (PM/SM): قابلیتی که در بسیاری از اینورترهای عمومی هم‌رده وجود ندارد
✅ قابلیت ایمنی STO با گواهی SIL2 (مدل EU): قطع ایمن گشتاور بدون قطع برق اصلی
✅ فرکانس خروجی تا 599 هرتز: مناسب کاربردهای دورباز و اسپیندل
✅ زمان پاسخ گشتاور زیر 10 میلی‌ثانیه در حالت SVC
✅ واحد ترمز داخلی استاندارد: در تمام مدل‌های ارائه‌شده (پسوند B) به‌صورت پیش‌فرض
✅ نصب دوگانه دیواری و ریل دین: نصب روی ریل DIN برای فریم‌های A و B با براکت مربوط و فریم C برای نصب دیواری
✅ کانکتور RJ45 برای کی‌پد بیرونی: امکان اتصال کیپد بیرونی با کابل شبکه استاندارد
✅ حفاظت‌های چندگانه: اضافه‌جریان، اضافه‌ولتاژ، افت ولتاژ، اتصال کوتاه و اضافه‌بار

 نصب، سیم‌کشی و ابعاد اینورتر GD27 اینوت

پیش از خرید و نصب اینورتر اینوت GD27، بررسی نقشه‌های زیر برای طراحی تابلو، کابل‌کشی و پیکربندی ایمنی STO ضروری است:

📸 دیاگرام پیکربندی سیستم (System Configuration)

دیاگرام پیکربندی سیستم اینورتر اینوت GD27

🔹 پیکربندی سیستم

📸 دیاگرام سیم‌کشی مدار قدرت (Main Circuit Wiring)

دیاگرام سیم‌کشی مدار قدرت اینورتر اینوت GD27

🔹 مدار قدرت

📸 دیاگرام سیم‌کشی مدار کنترل و ترمینال‌های STO

دیاگرام مدار کنترل اینورتر اینوت GD27

🔹 مدار کنترل

دیاگرام ترمینال‌های STO اینورتر اینوت GD27

🔹 ترمینال‌های STO

📸 نقشه‌های ابعادی و نصب (Dimension Drawings)

نقشه ابعادی اینورتر اینوت GD27 فریم A/B

🔹 نقشه ابعادی – فریم A/B

نقشه ابعادی اینورتر اینوت GD27 فریم C

🔹 نقشه ابعادی – فریم C

 کاربردهای اینورتر اینوت GD27

✅ ماشین‌آلات چوب‌بری و نجاری
✅ دستگاه‌های نساجی و ریسندگی
✅ خطوط چاپ روی بسته‌بندی
✅ تجهیزات مواد غذایی
✅ دستگاه‌های حمل‌ونقل و نوار نقاله‌های سبک
✅ اسپیندل‌ها و موتورهای پرسرعت

 راهنمای انتخاب اینورتر اینوت GD27

انتخاب اینورتر GD27 را از ولتاژ تغذیه و مشخصات پلاک موتور شروع کنید. توان بر حسب کیلووات برای انتخاب اولیه مفید است، اما جریان خروجی نامی درایو باید پس از لحاظ‌کردن شرایط کار و کاهش ظرفیت، پاسخ‌گوی جریان موردنیاز موتور باشد.

✅ تغذیه و ولتاژ موتور: مدل ورودی تک‌فاز ۲۲۰ ولت برای تغذیه موتور سه‌فاز سازگار با خروجی دستگاه انتخاب می‌شود؛ عبارت «ورودی تک‌فاز» به معنی مناسب‌بودن برای موتور تک‌فاز خازنی نیست. ولتاژ نامی و اتصال مجاز موتور را از روی پلاک بررسی کنید.
✅ نوع موتور: القایی یا سنکرون مغناطیس دائم بودن موتور، اطلاعات موردنیاز و روش کنترل را مشخص می‌کند.
✅ شرایط بار: گشتاور راه‌اندازی، اضافه‌بار، زمان شتاب‌گیری و تعداد توقف‌ها را در انتخاب لحاظ کنید.
✅توقف و ترمز: برای توقف سریع یا بار با اینرسی زیاد، نیاز به مقاومت ترمز را بررسی کنید. وجود واحد ترمز داخلی به معنی همراه‌بودن مقاومت ترمز با دستگاه نیست.
✅ فرمان و ارتباطات: تعداد سیگنال‌ها، خروجی‌های رله و نیاز به Modbus RTU را با نسخه دستگاه تطبیق دهید.
✅ شرایط تابلو: دمای داخل تابلو، ارتفاع محل استفاده، تهویه و فضای نصب در ظرفیت قابل استفاده مؤثرند

💡 این محصول یکی از زیرمجموعه‌های درایو اینوت در کنار سری‌های GD10، GD270، GD200A و GD350A است. پیشنهاد میشود قبل از خرید با سری های دیگر اینورتر اینوت و کاربرد آن ها نیز اشنا شوید.

قیمت درایو GD27 اینوت

قیمت اینورتر GD27 به توان، کلاس ولتاژ، نسخه استاندارد یا EU و اقلام همراه سفارش بستگی دارد. برای مقایسه قیمت، کد کامل دستگاه را مبنا قرار دهید؛ دو مدل با توان یکسان ممکن است از نظر تغذیه ورودی و امکانات داخلی متفاوت باشند.

قیمت مدل‌های عرضه‌شده در فهرست محصولات درج شده است. پیش از نهایی‌کردن سفارش، موجودی، اعتبار قیمت، شرایط ضمانت و زمان تحویل را تأیید کنید. هزینه مقاومت ترمز، کی‌پد بیرونی، براکت نصب یا فیلتر موردنیاز نیز باید در صورت سفارش این اقلام مشخص شود.

09132802948 📞

 خرید اینورتر اینوت GD27

برای خرید اینورتر اینوت GD27، تصویر پلاک موتور، ولتاژ و تعداد فاز تغذیه، نوع بار و شرایط کار را ارسال کنید. اگر موتور با توقف‌های مکرر، شتاب‌گیری طولانی یا اضافه‌بار کار می‌کند، این موارد را نیز هنگام استعلام اعلام کنید.

در پیش‌فاکتور، کد کامل دستگاه، نسخه استاندارد یا EU، تجهیزات همراه، شرایط ضمانت و زمان تحویل را مشخص کنید. اگر پروژه به STO نیاز دارد، وجود این قابلیت باید برای همان کد مورد سفارش تأیید شود.

 سوالات متداول

 تفاوت مدل استاندارد و مدل EU در اینورتر GD27 اینوت چیست؟

مدل استاندارد فاقد STO و فیلتر EMC داخلی است، در حالی که مدل EU (با پسوند EU در کد سفارش) دارای فیلتر EMC داخلی کلاس C2/C3 و قابلیت ایمنی Safe Torque Off با گواهی SIL2 است.

 آیا اینورتر GD27 اینوت با موتور مغناطیس دائم کار می‌کند؟

بله. اینورتر GD27 اینوت علاوه بر موتورهای آسنکرون معمولی، از موتورهای مغناطیس دائم سنکرون (PM/SM) نیز با نسبت تنظیم سرعت 1 به 20 در حالت SVC پشتیبانی می‌کند.

 بیشترین توان قابل تامین در سری GD27 اینوت چقدر است؟

مدل‌های سه‌فاز کلاس ۳۸۰ ولت GD27 در فهرست این دسته تا ۷٫۵ کیلووات عرضه می‌شوند. برای توان‌های بالاتر، جریان موتور، نوع بار و امکانات موردنیاز را اعلام کنید تا مدل قابل تأمین از سری مناسب اینوت انتخاب شود.

 آیا اینورتر GD27 پروتکل ارتباطی صنعتی دارد؟

بله. پورت RS485 با پروتکل Modbus RTU به‌صورت استاندارد روی تمام مدل‌های درایو اینوت GD27 تعبیه شده و امکان اتصال مستقیم به PLC یا سیستم اسکادا را فراهم می‌کند.

 آیا اینورتر GD27 اینوت واحد ترمز داخلی دارد؟

بله. واحد ترمز داخلی (پسوند B در کد سفارش) در تمام مدل‌های استاندارد ارائه‌شده این سری به‌صورت پیش‌فرض تعبیه شده و فقط نیاز به اتصال مقاومت ترمزی خارجی وجود دارد.

📄

کاتالوگ اینورتر اینوت GD27 (Goodrive27)

مشخصات فنی کامل، دیاگرام سیم‌کشی و نقشه‌های ابعادی
🔹 کاتالوگ رسمی Goodrive27 Smart VFD اینوت (INVT) — نسخه V1.1

پارسه اتوماسیون تأمین‌کننده تخصصی تجهیزات برق صنعتی و اتوماسیون

📌 این محتوا توسط تیم فنی پارسه اتوماسیون بر اساس کاتالوگ رسمی Goodrive27 Smart VFD شرکت INVT (نسخه V1.1) تهیه شده است.
