مدل‌ها و قیمت بیمتال زیمنس را در این صفحه بر اساس رنج تنظیم جریان بررسی کنید. محصولات این دسته از خانواده SINOVA 3MU7 زیمنس هستند و برای حفاظت موتور در برابر اضافه‌بار به کار می‌روند. برای انتخاب مدل مناسب، جریان پلاک موتور و کد کنتاکتور را با مشخصات محصول تطبیق دهید. این محصولات با ۲ سال گارانتی تعویض بی‌قیدوشرط پارسه اتوماسیون عرضه می‌شوند.
بیمتال زیمنس، یا رله اضافه‌بار حرارتی زیمنس، برای حفاظت موتور در برابر اضافه‌بار و از دست رفتن یک فاز به کار می‌رود. مدل‌های این دسته عمدتاً از خانواده SINOVA 3MU7 هستند. برای انتخاب مدل، فقط توان موتور یا عدد آمپر در نام محصول کافی نیست؛ جریان پلاک موتور، رنج تنظیم رله، کد کنتاکتور و روش نصب باید با یکدیگر سازگار باشند.
مدل‌ها و قیمت‌های موجود را در فهرست محصولات همین صفحه ببینید. اگر کد موردنیاز را نمی‌دانید، تصویر پلاک موتور و کد کنتاکتور را برای بررسی انتخاب ارسال کنید.
جدول زیر چند مدل از رنج‌های مختلف 3MU7 را برای انتخاب اولیه نشان می‌دهد. «فریم سازگار» به فریم کنتاکتور SINOVA 3MT7 در جدول کاتالوگ اشاره دارد.
| کد بیمتال و رنج تنظیم | فریم سازگار یا روش نصب |
|---|---|
| 3MU7110-0FA0 : 1-1.6 AMPER | فریم‌های ۰، ۱ و ۲ |
| 3MU7110-0MA0 : 7-10 AMPER | فریم‌های ۰، ۱ و ۲ |
| 3MU7110-0PA0 : 12-18 AMPER | فریم‌های ۱ و ۲ |
| 3MU7110-0QA0 : 17-25 AMPER | فریم‌های ۱ و ۲ |
| 3MU7210-1AA0 : 23-32 AMPER | فریم ۲ |
| 3MU7310-2BA0 : 30-40 AMPER | فریم‌های ۳ و ۴ |
| 3MU7310-2DA0 : 48-65 AMPER | فریم‌های ۳ و ۴ |
| 3MU7310-2FA0 : 63-80 AMPER | فریم ۴ |

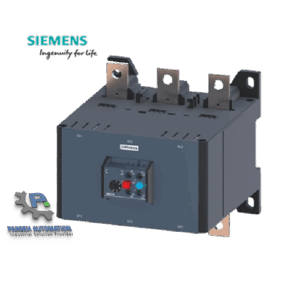

| 3MU7410-3AA1 : 85-135 AMPER | نصب مستقل با پیچ |
| 3MU7410-3BA1 : 115-180 AMPER | نصب مستقل با پیچ |
| 3MU7410-3EA1 : 250-400 AMPER | نصب مستقل با پیچ |
⚠️ این جدول همه کدهای کاتالوگ یا موجودی لحظه‌ای فروشگاه را نشان نمی‌دهد. رنج جریان یکسان نیز الزاماً به معنی روش نصب یکسان نیست.
اگر کنتاکتور را از قبل دارید، کد کامل آن را بخوانید. عدد آمپر کنتاکتور به‌تنهایی فریم نصب را مشخص نمی‌کند. پس از شناسایی فریم، بی‌متالی را بررسی کنید که هم با آن فریم سازگار باشد و هم جریان پلاک موتور در رنج تنظیمش قرار بگیرد.
| کنتاکتور SINOVA | بیمتال قابل‌بررسی |
|---|---|
| 3MT7018-1AA10-0AM0 — فریم ۱ | 3MU7110-0PA0 (۱۲A تا ۱۸A) |
| 3MT7025-2AA10-0AM0 — فریم ۲ | 3MU7110-0QA0 (۱۷A تا ۲۵A) |
| 3MT7040-2AA10-0AM0 — فریم ۲ | 3MU7210-1AA0 (۲۳A تا ۳۲A) |
| 3MT7050-3AA11-0AM0 — فریم ۳ | 3MU7310-2BA0 (۳۰A تا ۴۰A) |
| 3MT7080-4AA11-0AM0 — فریم ۴ | 3MU7310-2FA0 (۶۳A تا ۸۰A) |
⚠️ این‌ها نمونه تطبیق فریم هستند، نه پیشنهاد قطعی. به پسوند کد کنتاکتور دقت کنید. مدل‌های 3MU74 و 3MU75 طبق کاتالوگ نصب مستقل با پیچ دارند.
3MU7110-0QA0 با رنج ۱۷ تا ۲۵ آمپر از نظر جریان، گزینه‌ای برای بررسی است. انتخاب نهایی به کنتاکتور و شرایط مدار نیز وابسته است.💡 در مدار ستاره‌مثلث، محل قرارگیری رله بر انتخاب و تنظیم جریان اثر دارد. بدون دانستن آرایش سیم‌بندی، نمی‌توان یک عدد تنظیم یکسان را برای همه تابلوهای ستاره‌مثلث پیشنهاد کرد.
رله حرارتی 3MU7 اضافه‌بار موتور و از دست رفتن یک فاز را تشخیص می‌دهد و در شرایط تریپ، از طریق مدار فرمان باعث قطع کنتاکتور می‌شود. در مشخصات این خانواده، یک کنتاکت کمکی NC برای قطع مدار فرمان و یک کنتاکت NO برای اعلام تریپ در نظر گرفته شده است.
بیمتال جای کنتاکتور یا وسیله حفاظت اتصال کوتاه نیست. کنتاکتور وظیفه قطع‌و‌وصل بار را دارد و حفاظت اتصال کوتاه باید با تجهیز مناسب و هماهنگ با مدار تأمین شود. هنگام تعویض قطعه نیز رله حرارتی 3MU7 را صرفاً به دلیل زیمنس‌بودن، قابل‌نصب روی کنتاکتور خانواده دیگری مانند SIRIUS 3RT فرض نکنید.
| خانواده | کلاس تریپ | نوع ریست |
|---|---|---|
| 3MU71، 3MU72، 3MU73 | Class 10 | ریست دستی |
| 3MU74، 3MU75 | Class 10A | ریست دستی + از راه دور |
🔹 همچنین محدوده دمای کاری اعلام‌شده برای این رله‌ها ۵- تا ۵۵+ درجه سانتی‌گراد است. جبران دمای محیط را نباید به معنی بی‌تأثیربودن هر دمایی در داخل تابلو دانست.
رله حرارتی زیمنس در مدارهایی کاربرد دارد که موتور باید هنگام اضافه‌بار از مدار خارج شود؛ از جمله تابلوهای راه‌اندازی پمپ، فن، نوار نقاله و موتورهای خطوط تولید. در این کاربردها، نوع بار و نحوه راه‌اندازی می‌توانند بر انتخاب تجهیزات حفاظتی اثر بگذارند.
در استارتر راه‌اندازی مستقیم (DOL)، انتخاب رله بر اساس جریان موتور، رنج مدل و سازگاری با کنتاکتور انجام می‌شود. در استارتر ستاره‌مثلث، علاوه بر این موارد، محل قرارگیری بیمتال در مدار باید مشخص باشد. برای جایگزینی بیمتال در یک تابلوی موجود، تصویر سیم‌بندی یا کد قطعه قبلی می‌تواند از سفارش مدل نامناسب جلوگیری کند.
کاتالوگ 3MU7 کاربرد برای موتور تک‌فاز را نیز با آرایش اتصال مشخص برای مسیرهای جریان رله مطرح می‌کند. بنابراین برای موتور تک‌فاز، مدل را صرفاً بر اساس قرارگرفتن جریان در رنج انتخاب نکنید؛ سیم‌بندی باید با دستورالعمل همان رله بررسی شود.
قیمت مدل‌های این دسته با رنج تنظیم جریان، کد سفارش و خانواده رله متفاوت است. برای مقایسه دو محصول، فقط سقف آمپر آن‌ها را مقایسه نکنید؛ فریم سازگار، روش نصب و تجهیزات موردنیاز مدار نیز در هزینه نهایی انتخاب اثر دارند.
قیمت درج‌شده کنار هر محصول را برای همان کد فنی بررسی کنید. اگر بیمتال را برای تعویض قطعه موجود می‌خرید، پیش از ثبت سفارش کد کامل قطعه قبلی و مشخصات کنتاکتور را تطبیق دهید.
رله حرارتی زیمنس عرضه‌شده در این دسته با ۲ سال گارانتی تعویض بی‌قیدوشرط شرکت پارسه اتوماسیون ارائه می‌شوند.
برای انتخاب مدل یا جایگزینی بیمتال قبلی، تصویر پلاک موتور، کد کنتاکتور، کد رله قبلی در صورت وجود و تعداد موردنیاز را اعلام کنید. کارشناسان پارسه اتوماسیون می‌توانند رنج جریان و سازگاری قطعات را پیش از ثبت سفارش با شما بررسی کنند.
برای مشاهده و دسترسی به دیگر گروه‌های محصول، به تجهیزات فشار ضعیف زیمنس مراجعه کنید.
مشاوره و استعلام: ۰۹۱۳۲۸۰۲۹۴۸ 📞
جریان نامی موتور روی پلاک، مبنای انتخاب رنج تنظیم است. آمپر کنتاکتور جای این عدد را نمی‌گیرد؛ باید فریم و سازگاری مکانیکی کنتاکتور نیز بررسی شود.
خیر. رله حرارتی برای حفاظت اضافه‌بار و از دست رفتن یک فاز است. وسیله حفاظت اتصال کوتاه باید جداگانه انتخاب شود.
خیر. خانواده، کد و فریم کنتاکتور تعیین‌کننده‌اند. مدل‌های 3MU74 و 3MU75 نصب مستقل دارند.
تصویر پلاک موتور، کد یا تصویر کنتاکتور، روش راه‌اندازی و تعداد موردنیاز را ارسال کنید. برای تعویض در تابلو موجود، کد بیمتال قبلی را نیز اعلام کنید.
