برای خرید کلید محافظ جان زیمنس، مدل‌های RCCB خانوادهٔ 5TJ از سری SINOVA زیمنس را در این صفحه مقایسه کنید. محصولات نمایش‌داده‌شده دو پل یا چهار پل، با جریان‌های نامی متفاوت و حساسیت نشتی ۳۰ میلی‌آمپر هستند. این مدل‌ها از نوع AC هستند؛ بنابراین اگر مدار دارای اینورتر یا تجهیزات الکترونیکی قدرت است، پیش از سفارش مناسب‌بودن نوع محافظ جان را بررسی کنید. قیمت و مشخصات هر مدل در فهرست زیر آمده و محصولات با گارانتی تعویض بی‌قیدوشرط ۲ سالهٔ پارسه اتوماسیون ارائه می‌شوند.

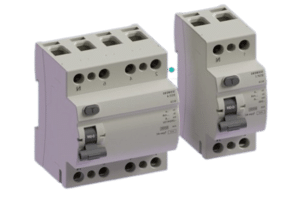

کلید محافظ جان زیمنس یکی از حیاتی‌ترین تجهیزات حفاظتی در هر تابلو برق مسکونی، تجاری و صنعتی است. این محصول که در ادبیات فنی با عناوین RCD، RCCB و در اصطلاح عامیانه برق‌کاران کلید اتصال زمین یا کلید نشتی جریان نیز شناخته می‌شود، وظیفه‌ی قطع سریع مدار در صورت بروز جریان نشتی به زمین و پیشگیری از برق‌گرفتگی را بر عهده دارد.
در عملکرد عادی، مجموع جریان عبوری از هادی‌های رفت و برگشت مدار متعادل است. اگر بخشی از جریان از مسیری ناخواسته، مانند بدنهٔ دارای اتصال معیوب، به زمین نشت کند، کلید محافظ جان اختلاف جریان را تشخیص میدهد. اگر مقدار و شرایط نشتی به محدودهٔ عملکرد کلید برسد، RCCB مدار را قطع می‌کند.
RCCB جایگزین کلید مینیاتوری یا کلید اتوماتیک نیست. این کلید حفاظت داخلی در برابر اضافه‌بار و اتصال کوتاه ندارد و باید حفاظت اضافه‌جریان مدار نیز به‌درستی طراحی شود. اگر برای یک مدار، حفاظت نشتی و اضافه‌جریان را در یک تجهیز می‌خواهید، باید مشخصات RCBO را بررسی کنید. «RCD» نام کلی‌تر تجهیزات حفاظت در برابر جریان باقیمانده است؛ بنابراین هنگام خرید، کد فنی و نوع دقیق دستگاه را ملاک قرار دهید.
کلید محافظ جان می‌تواند خطر برخی حوادث ناشی از نشتی جریان را کاهش دهد، اما عملکرد آن به نوع خطا، شرایط مدار و انتخاب صحیح تجهیز بستگی دارد. وجود RCCB به‌تنهایی به معنی ایمن‌بودن همهٔ حالت‌های برق‌گرفتگی یا بی‌نیازی از سیستم زمین و دیگر اقدامات حفاظتی نیست.
پارسه اتوماسیون کلید محافظ جان زیمنس را عمدتا در قالب سری اقتصادی SINOVA باکد فنی 5TJ ارائه میدهد.محصولات این سری مطابق استانداردهای بین‌المللی IEC 61008-1، IEC 61008-2-1 تولید شده و دارای گواهی RoHS و REACH هستند.
| پارامتر | مقدار |
|---|---|
| نوع جریان نشتی قابل تشخیص | Type AC |
| تعداد پل | ۲ پل و ۴ پل |
| ولتاژ نامی | ۲۴۰/۴۱۵ ولت AC |
| جریان نامی (In) کاتالوگ | ۱۶، ۲۵، ۳۲، ۴۰ و ۶۳ آمپر |
| حساسیت جریان نشتی (∆n) | ۳۰، ۱۰۰ و ۳۰۰ میلی‌آمپر |
| جریان اتصال کوتاه شرطی (Icn) | ۶ یا ۱۰ کیلوآمپر، بسته به کد فنی و شرایط حفاظت بالادست |
| فرکانس کارکرد | ۵۰/۶۰ هرتز |
| درجه حفاظت | IP20 از جلو |
| دمای کارکرد مجاز | ۲۵- تا ۵۵+ درجه سانتی‌گراد |
| عمر الکتریکی / مکانیکی | ۱۰,۰۰۰ / ۱۵,۰۰۰ سیکل |
| نوع اتصال | کابلی، پین‌تایپ و فورک‌تایپ (باسبار) |
| نصب | روی ریل دین (DIN Rail)، در هر جهت |
📌 منبع مشخصات فنی: کاتالوگ رسمی SINOVA زیمنس
هنگام انتخاب فیوز محافظ جان موارد زیر را در نظر داشته باشید:
مدل دو پل برای مدار متناسب با آرایش تک‌فاز و هادی‌های مربوط به آن انتخاب می‌شود. مدل چهار پل برای مدار سه‌فاز متناسب با آرایش هادی‌های مدار کاربرد دارد. انتخاب تعداد پل را فقط از روی عنوان «تک‌فاز» یا «سه‌فاز» انجام ندهید؛ نقشهٔ تابلو، وضعیت نول و روش عبور هادی‌ها از کلید نیز باید بررسی شود.
در فهرست فعلی این صفحه، مدل‌های دو پل ۲۵، ۳۲ و ۴۰ آمپر و مدل‌های چهار پل ۲۵، ۴۰ و ۶۳ آمپر با حساسیت ۳۰ میلی‌آمپر نمایش داده می‌شوند.
عدد آمپر روی RCCB، جریان نامی کلید است؛ حساسیت تشخیص نشتی نیست. برای نمونه، دو کلید ۲۵ آمپر و ۴۰ آمپر می‌توانند هر دو حساسیت ۳۰ میلی‌آمپر داشته باشند. انتخاب جریان نامی باید با جریان طراحی مدار، تجهیزات حفاظتی مرتبط و شرایط بهره‌برداری هماهنگ باشد. بزرگ‌تر انتخاب کردن آمپر RCCB، حفاظت نشتی را حساس‌تر نمی‌کند.
انتخاب حساسیت صحیح، مهم‌ترین تصمیم هنگام خرید این محصول است:
💡 نکته کاربردی: در پروژه‌های عملی، ترکیب اشتباه حساسیت باعث بروز پرکاری‌های مکرر (Nuisance Tripping) می‌شود؛ مثلاً استفاده از یک RCD با حساسیت ۳۰mA برای کل تابلوی فرعی با تعداد زیاد مصرف‌کننده، به‌دلیل جمع‌شدن جریان نشتی طبیعی تجهیزات (مثل کامپیوتر، یخچال یا درایوهای فرکانس متغیر)، می‌تواند باعث قطع‌شدن‌های بی‌دلیل شود. توصیه فنی رایج بین برق‌کاران این است که برای مدارهای حساس و پرمصرف، از RCD اختصاصی با حساسیت بالاتر (۱۰۰ یا ۳۰۰mA) در سطح تابلوی اصلی و RCD با حساسیت ۳۰mA فقط روی مدارهای نهایی پرریسک استفاده شود.
مدل‌های 5TJ RCCB معرفی‌شده در کاتالوگ ارسالی از نوع AC هستند. نوع جریان نشتی قابل تشخیص، یکی از مشخصات اصلی خرید است؛ به‌خصوص اگر مدار شامل اینورتر، درایو، یکسوساز یا تجهیزات الکترونیکی قدرت باشد. برای چنین بارهایی، مناسب‌بودن Type AC را نباید صرفاً از روی آمپر و تعداد پل نتیجه گرفت. ابتدا مشخصات تجهیز مصرف‌کننده و نوع جریان نشتی احتمالی بررسی شود؛ ممکن است طراحی مدار به نوع دیگری از RCD نیاز داشته باشد.
برای انتخاب دقیق کلید محافظ جان زیمنس، کد سفارش را به این شکل بخوانید:
5TJ | 7 | 3 | 1 | 2 | -0
در این مثال، کد کامل محصول 5TJ7312-0 است:
| بخش کد | معنی در خانوادهٔ RCCB این کاتالوگ |
|---|---|
| 5TJ | پیشوند خانوادهٔ محصولات 5TJ زیمنس؛ این پیشوند به‌تنهایی مشخص نمی‌کند محصول RCCB است. |
7 یا 8 |
ردهٔ جریان اتصال کوتاه شرطی: 7 معادل ۶ کیلوآمپر و 8 معادل ۱۰ کیلوآمپر است. |
3، 4 یا 6 |
حساسیت جریان نشتی: 3 معادل ۳۰ میلی‌آمپر، 4 معادل ۱۰۰ میلی‌آمپر و 6 معادل ۳۰۰ میلی‌آمپر است. |
1 یا 4 |
تعداد پل: 1 برای مدل دو پل و 4 برای مدل چهار پل است. |
1، 2، 3، 4 یا 6 |
جریان نامی: به‌ترتیب ۱۶، ۲۵، ۳۲، ۴۰ یا ۶۳ آمپر. |
| -0 | پسوند ثابت کدهای سفارش RCCB درج‌شده در این جدول کاتالوگ است. از روی این پسوند به‌تنهایی نباید ویژگی فنی دیگری نتیجه گرفت. |
💡پس 5TJ7312-0 در جدول کاتالوگ به معنی کلید محافظ جان دو پل، ۲۵ آمپر، ۳۰ میلی‌آمپر، Type AC با جریان اتصال کوتاه شرطی ۶ کیلوآمپر است.
برای مقایسه، 5TJ7342-0 همان جریان نامی و حساسیت را دارد، اما چهار پل است. در کد 5TJ8312-0 مشخصات مثال اول از نظر تعداد پل، آمپر و حساسیت یکسان می‌ماند و ردهٔ جریان اتصال کوتاه شرطی به ۱۰ کیلوآمپر تغییر می‌کند.
این الگوی کدخوانی برای مدل‌های RCCB درج‌شده در همین جدول کاتالوگ است؛ آن را به همهٔ محصولات دارای پیشوند 5TJ تعمیم ندهید. همچنین وجود یک کد در کاتالوگ به معنی موجودبودن آن در فروشگاه نیست؛ پیش از سفارش، صفحهٔ محصول یا موجودی همان کد را بررسی کنید.
برای مقایسهٔ قیمت کلید محافظ جان زیمنس، دو کالا را فقط با عبارت «محافظ جان ۴۰ آمپر» کنار هم نگذارید. دو پل یا چهار پل بودن، حساسیت نشتی، نوع کلید، ردهٔ جریان اتصال کوتاه شرطی و کد فنی می‌توانند متفاوت باشند. قیمت نمایش‌داده‌شده برای هر کالا را همراه با کد همان محصول بررسی کنید و برای تعداد بالا یا استعلام پروژه‌ای، کد و تعداد موردنیاز را اعلام کنید.
اگر میان دو مدل تردید دارید، مشخصات مدار و تجهیزات متصل به آن را هنگام استعلام بفرستید. این کار کمک می‌کند گزینهٔ پیشنهادی، علاوه بر قیمت، از نظر نوع حفاظت نیز با نیاز شما بررسی شود.
09132802948 📞
پیش از ثبت سفارش، این پنج مورد را مشخص کنید: تعداد پل، جریان نامی، حساسیت نشتی، نوع جریان نشتی مورد انتظار و کد فنی محصول. در مدارهای دارای درایو یا بار الکترونیکی، بررسی نوع RCD را جدی بگیرید. برای مشاهدهٔ دیگر تجهیزات مرتبط با طراحی و حفاظت تابلو نیز می‌توانید به صفحهٔ تجهیزات فشار ضعیف زیمنس مراجعه کنید.
محصولات این دسته را با گارانتی تعویض بی‌قیدوشرط ۲ سالهٔ پارسه اتوماسیون ارائه می‌شود. برای بررسی کد فنی، استعلام قیمت و ثبت سفارش با کارشناسان مجموعه تماس بگیرید
