تجهیزات فشار ضعیف زیمنس

زیمنس (Siemens) یکی از معتبرترین و پرکاربردترین برندها با بیش از یک قرن سابقه در در طراحی و تولید تجهیزات فشار ضعیف در سیستم‌های برق و اتوماسیون صنعتی است که امروزه در بسیاری از تابلو برق های صنعتی در جهان حضور دار.

siemens low voltage
فیلتر ها

⚡Siemens Low Voltage

محصولات فشار ضعیف زیمنس

🔹 راهنمای کامل انتخاب و خرید تجهیزات برق صنعتی

محصولات فشار ضعیف زیمنس (Siemens Low Voltage Products) مجموعه‌ای گسترده از تجهیزات حفاظت، کنترل، توزیع، اندازه‌گیری و مانیتورینگ برق است که ستون فقرات تابلوهای برق صنعتی، ساختمانی و پنل‌های اتوماسیون را تشکیل می‌دهد. این تجهیزات از ورودی اصلی تابلو (کلید هوایی) تا خروجی نهایی به سمت موتور یا مصرف‌کننده (کلید مینیاتوری، کنتاکتور، رله حرارتی) را پوشش می‌دهند و در پروژه‌های اتوماسیون صنعتی، از تابلوهای MCC (Motor Control Center) گرفته تا پنل‌های کنترل PLC و سیستم‌های مانیتورینگ انرژی، نقش مستقیم دارند.

در این صفحه، نقشهٔ کامل دسته‌بندی محصولات فشار ضعیف زیمنس (عمدتاً در قالب سری اقتصادی SINOVA) را مرور می‌کنیم که با همان استاندارد های کیفی زیمنس، گزینه ای مقرون به صرفه برای پروژه های صنعتی ارائه میدهد.

⚡تجهیرات فشار ضعیف در تابلوهای اتوماسیون صنعتی

در استانداردهای برق، سطح ولتاژ فشار ضعیف (Low Voltage) معمولاً تا ۱۰۰۰ ولت AC را شامل می‌شود. تجهیزات فشار ضعیف زیمنس در این بازه، سه وظیفهٔ اصلی را در یک تابلو برق یا پنل اتوماسیون بر عهده دارند:

🛡️ حفاظت (Protection)
قطع خودکار مدار در برابر اتصال کوتاه، اضافه‌بار و جریان نشتی (کلیدهای هوایی، کمپکت، مینیاتوری، محافظ جان)
🎮 کنترل و راه‌اندازی (Control & Switching)
فرمان روشن/خاموش و کنترل موتورها و بارها (کنتاکتورها، رله‌های کنتاکتوری، رله‌های پلاگین، تایمرها)
📊 اندازه‌گیری و مانیتورینگ (Metering & Monitoring)
پایش پارامترهای برق و ارسال داده به سیستم‌های بالادستی نظیر SCADA و BMS از طریق پروتکل Modbus RTU (پاورمترها و رله‌های مانیتورینگ)

💡 این سه لایه دقیقاً همان چیزی است که در طراحی تابلوهای MCC، پنل‌های توزیع فرعی و سیستم‌های کنترل موتور در پروژه‌های اتوماسیون صنعتی مورد استفاده قرار می‌گیرد.

📂 دسته‌بندی تجهیزات فشار ضعیف زیمنس

خانواده SINOVA زیمنس در پنج زیرمجموعهٔ اصلی سازمان‌دهی شده که هرکدام چند کلاستر محصولی مستقل دارند:

🔹 ۱. توزیع برق (Power Distribution)
ورودی اصلی و فیدرهای اصلی تابلو برق، جایی که جریان‌های بالا و قدرت قطع بالا مورد نیاز است.
✅ کلید هوایی زیمنس 3WJ (ACB) : تا 4000 آمپر، واحد حفاظت الکترونیکی ETU با قابلیت تنظیم LSI/LSING

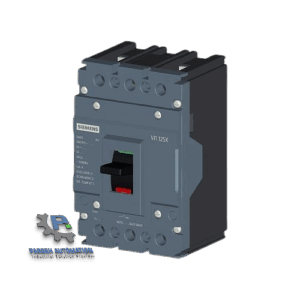

✅ کلید اتوماتیک کامپکت زیمنس 3VJ (MCCB) : از 16 تا 630 آمپر، واحد حرارتی-مغناطیسی FTFM یا ATFM

🔹 ۲. توزیع نهایی (Final Distribution)
خروجی نهایی تابلو به سمت مصرف‌کننده یا مدار روشنایی و پریز.

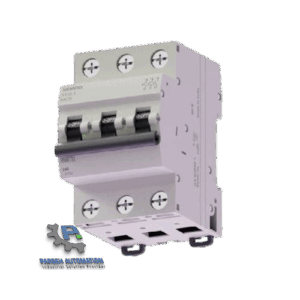

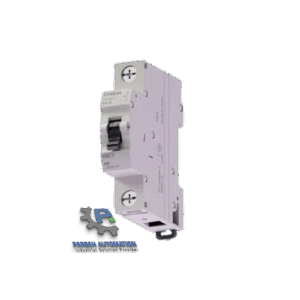

✅ کلید مینیاتوری زیمنس 5TJ (MCB) : قدرت قطع ۴.۵، ۶ و ۱۰ کیلوآمپر، منحنی B و C
✅ کلید محافظ جان زیمنس 5TJ (RCCB) : حساسیت‌های ۳۰، ۱۰۰ و ۳۰۰ میلی‌آمپر

🔹 ۳. اندازه‌گیری و مانیتورینگ توان (Metering & Power Monitoring)
لایهٔ دیجیتال تابلو برق که داده‌های مصرف را برای مدیریت انرژی فراهم می‌کند.
✅ پاورمتر زیمنس SMART 7KT : مولتی‌فانکشن‌متر کلاس ۰.۵ و ۱ با پروتکل Modbus RTU

🔹 ۴. کنترل (Control Products)
قلب کنترل و راه‌اندازی موتورها در تابلوهای MCC و پنل‌های اتوماسیون.

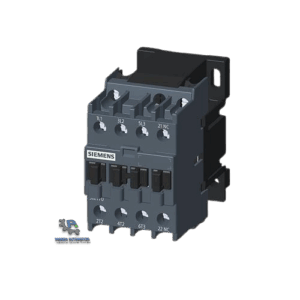

✅ کنتاکتور زیمنس 3MT7 : از ۶ تا ۴۰۰ آمپر
✅ بی متال زیمنس 3MU7 : حفاظت موتور در برابر اضافه‌بار، کلاس تریپ ۱۰ و ۱۰A
✅ کلید حرارتی زیمنس 3MV8 : ترکیب حفاظت حرارتی و مغناطیسی
✅ رله کنتاکتوری زیمنس 3MH7 : برای مدارهای فرمان و کنترل کمکی

🔹 ۵. مانیتورینگ و کنترل (Monitoring & Control Devices)
تجهیزات مکمل برای زمان‌بندی، حفاظت شبکه و سیگنالینگ در پنل‌های کنترل.
✅ تایمر صنعتی زیمنس 7PV0 : تایمرهای ON delay و چندکاره تا ۱۵ فانکشن
✅ رله مانیتورینگ زیمنس 7UG0 : مانیتورینگ خط، ولتاژ، جریان، نشتی زمین

📋 جدول جامع محصولات فشار ضعیف زیمنس

کد سری نام محصول نقش در تابلو رنج کاربردی
3WJ کلید هوایی (ACB) ورودی اصلی تابلو تا ۴۰۰۰ آمپر
3VJ کلید کمپکت (MCCB) فیدر توزیع / حفاظت موتور ۱۶ تا ۶۳۰ آمپر
5TJ (MCB) کلید مینیاتوری توزیع نهایی ۶ تا ۶۳ آمپر
5TJ (RCCB) کلید محافظ جان حفاظت جانی ۱۶ تا ۶۳ آمپر
5TE کلید جدا کننده ایزوله مدار ۲۵ تا ۱۲۵ آمپر
SMART 7KT پاورمتر و مانیتورینگ توان اندازه‌گیری انرژی —
3MT7 کنتاکتور قدرت کنترل و راه‌اندازی بار ۶ تا ۴۰۰ آمپر
3MU7 رله حرارتی (بی‌متال) حفاظت اضافه‌بار موتور کلاس 10 / 10A
3MV8 موتور استارتر پروتکتور حفاظت ترکیبی موتور —
3MH7 رله کنتاکتوری مدار فرمان ۶ تا ۱۰ آمپر
7PV0 تایمر صنعتی زمان‌بندی مدار فرمان —
7UG0 رله مانیتورینگ حفاظت شبکه و سیگنالینگ —
7RQ رله پلاگین مدار فرمان PLC ۱ تا ۴ کنتاکته

🏭 جایگاه محصولات فشار ضعیف زیمنس در اتوماسیون صنعتی

تجهیزات فشار ضعیف زیمنس، خود یکی از زیر مجموعه های اصلی محصولات برق صنعتی هستند و در کنار سایر تجهیزات برق صنعتی، زیر ساخت تابلو برق و پنل های اتوماسیون را تشکیل می دهند. انتخاب صحیح محصولات فشار ضعیف، مستقیماً روی پایداری سیستم‌های اتوماسیون صنعتی تأثیر می‌گذارد؛ چند نمونهٔ کاربردی:

✅ تابلوهای MCC: ترکیب کلید کمپکت 3VJ (یا کلید هوایی 3WJ در ورودی)، کنتاکتور 3MT7، رله حرارتی 3MU7 یا موتور استارتر پروتکتور 3MV8
✅ پنل‌های کنترل PLC: رله‌های پلاگین 7RQ و رله‌های کنتاکتوری 3MH7 به‌عنوان واسط بین خروجی دیجیتال PLC و بارهای قدرت
✅ مدیریت انرژی و BMS: پاورمترهای SMART 7KT با پروتکل Modbus RTU امکان یکپارچه‌سازی مستقیم داده مصرف با سیستم‌های SCADA/BMS
✅ سلکتیویته: طراحی صحیح تابلو نیازمند هماهنگی زمانی و جریانی بین کلید هوایی بالادست (3WJ) و کلیدهای کمپکت یا مینیاتوری پایین‌دست (3VJ، 5TJ)

✅ چرا محصولات فشار ضعیف زیمنس

✅ استاندارد کیفیت زیمنس: مطابق استانداردهای بین‌المللی IEC (60947، 60898-1، 61008-1 و 61557-12)
✅ یکپارچگی طراحی: فوت‌پرینت و اکسسوری‌های مشترک بین سری‌ها
✅ پشتیبانی فنی زیمنس: دسترسی به مستندات فنی و پشتیبانی رسمی از طریق SIOS

📌 تجربهٔ پارسه اتوماسیون در تأمین محصولات برق صنعتی زیمنس

در پروژه‌های اجراشده توسط تیم فنی پارسه اتوماسیون، رایج‌ترین چالش مشتریان، انتخاب نادرست ترکیب کلید کمپکت و کنتاکتور برای فیدرهای موتوری بوده است؛ به‌خصوص در مواردی که هماهنگی حفاظتی (Type 2 Coordination) بین کلید 3VJ و کنتاکتور 3MT7 رعایت نشده و در بار پیک، تریپ‌های نادرست رخ می‌داده است. با اصلاح انتخاب بر اساس جداول هماهنگی رسمی زیمنس و تنظیم دقیق رله‌های حرارتی 3MU7 متناسب با جریان راه‌اندازی موتور، این خطاها در پروژه‌های بعدی به‌طور محسوسی کاهش یافته است.

🎯 راهنمای سریع انتخاب دسته محصول مناسب

نیاز شما محصول پیشنهادی
ورودی اصلی تابلو با جریان بالا کلید هوایی 3WJ
فیدر توزیع یا حفاظت موتور تا ۶۳۰ آمپر کلید کمپکت 3VJ
حفاظت مدار نهایی روشنایی/پریز کلید مینیاتوری 5TJ
حفاظت جانی در برابر برق‌گرفتگی کلید محافظ جان 5TJ RCCB
ایزولاسیون مدار برای تعمیرات کلید جدا کننده 5TE
پایش مصرف انرژی و اتصال به BMS پاورمتر SMART 7KT
راه‌اندازی و کنترل موتور کنتاکتور 3MT7 + رله حرارتی 3MU7
مدار فرمان و کنترل کمکی PLC رله کنتاکتوری 3MH7 یا رله پلاگین 7RQ
زمان‌بندی مدار فرمان تایمر صنعتی 7PV0
حفاظت شبکه (ولتاژ، جریان، نشتی) رله مانیتورینگ 7UG0

❓ سوالات متداول

۱. تفاوت کلید هوایی (ACB) و کلید کمپکت (MCCB) در چیست؟
کلید هوایی 3WJ برای جریان‌های بالا (تا ۴۰۰۰ آمپر) و ورودی اصلی تابلو طراحی شده و از واحد حفاظت الکترونیکی قابل‌تنظیم استفاده می‌کند. کلید کمپکت 3VJ برای رنج جریانی پایین‌تر (تا ۶۳۰ آمپر) و فیدرهای توزیع یا حفاظت موتور مناسب‌تر و اقتصادی‌تر است.
۲. آیا محصولات فشار ضعیف زیمنس SINOVA با تجهیزات اتوماسیون (PLC، SCADA) سازگار هستند؟
بله، بخشی از این محصولات (به‌ویژه پاورمترهای SMART 7KT و برخی رله‌های مانیتورینگ 7UG0 ) از پروتکل ارتباطی Modbus RTU پشتیبانی می‌کنند و امکان یکپارچه‌سازی مستقیم با سیستم‌های SCADA، BMS و پنل‌های اتوماسیون صنعتی را فراهم می‌کنند.
۳. برای طراحی یک فیدر موتوری استاندارد، به کدام محصولات نیاز دارم؟
ترکیب استاندارد شامل کلید کمپکت 3VJ (یا کلید هوایی در جریان‌های بالاتر) برای حفاظت اتصال کوتاه، کنتاکتور 3MT7 برای کنترل، و رله حرارتی 3MU7 یا موتور استارتر پروتکتور 3MV8 برای حفاظت اضافه‌بار موتور است. انتخاب دقیق باید بر اساس جدول هماهنگی حفاظتی رسمی زیمنس انجام شود.
۴. چرا باید بین محصولات اقتصادی SINOVA و سری‌های بالاتر زیمنس یکی را انتخاب کنم؟
سری SINOVA برای پروژه‌هایی طراحی شده که به حفاظت قابل‌اعتماد مطابق استاندارد IEC نیاز دارند اما محدودیت بودجه یا نیاز به قابلیت‌های الکترونیکی پیشرفته ندارند. برای مشاوره دقیق متناسب با نوع پروژه، با کارشناسان پارسه اتوماسیون تماس بگیرید.
۵. آیا همه این محصولات از نظر اکسسوری سازگار هستند؟
در داخل هر خانواده (مثلاً بین مدل‌های مختلف 3MT7) اکسسوری‌ها معمولاً مشترک هستند، اما بین خانواده‌های مختلف (مثلاً 3VJ و 3WJ) اکسسوری‌ها مستقل و اختصاصی است. جدول اکسسوری هر محصول در صفحهٔ تخصصی همان کلاستر آمده است.

🛒 خرید تجهیزات فشار ضعیف زیمنس

پارسه اتوماسیون تأمین‌کننده مجموعه کامل تجهیزات فشار ضعیف زیمنس (از کلید هوایی و کمپکت تا کنتاکتور، رله حرارتی و پاورمتر ) با گارانتی اصالت کالا و مشاوره فنی رایگان است. برای دریافت مشاوره در انتخاب ترکیب صحیح تجهیزات تابلو برق یا پنل اتوماسیون پروژه‌تان، با کارشناسان ما تماس بگیرید.

📞 09132802948

📄

کاتالوگ کامل محصولات فشار ضعیف زیمنس SINOVA

مشخصات فنی کامل، جداول انتخاب و کدهای سفارش تمامی خانواده‌ها
🔹 کاتالوگ رسمی SINOVA زیمنس (نسخه آفریقای جنوبی، مارس ۲۰۲۵)

پارسه اتوماسیون تأمین‌کننده تخصصی تجهیزات برق صنعتی و اتوماسیون زیمنس در ایران

📌 این محتوا توسط تیم فنی پارسه اتوماسیون تهیه و توسط کارشناس مهندسی برق صنعتی بازبینی شده است.
