کلید اتوماتیک زیمنس

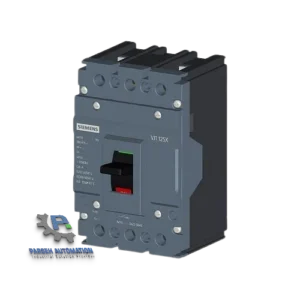

کلید اتوماتیک زیمنس برای حفاظت فیدرها و مدارهای توزیع فشار ضعیف در برابر اضافه‌بار و اتصال کوتاه به کار می‌رود. در این دسته، مدل‌های کمپکت سری 3VJ با جریان نامی ۱۶ تا ۶۳۰ آمپر را می‌توانید بر اساس آمپراژ، تعداد پل، قدرت قطع و کد فنی مقایسه کنید. برای انتخاب مدل متناسب با تابلوی خود، مشخصات محصولات را ببینید یا از پارسه اتوماسیون مشاوره بگیرید.

siemens mccb
فیلتر ها

⚡ Siemens MCCB

کلید اتوماتیک SIEMENS

🔹 خرید MCCB اصل زیمنس با گارانتی تعویض

کلید اتوماتیک کامپکت زیمنس ، که در اصطلاح با عنوان MCCB (Molded Case Circuit Breaker) نیز شناخته می‌شود، گزینه‌ای قابل‌اعتماد برای توزیع و حفاظت برق در ساختمان‌ها و خطوط صنعتی است.

کلید اتوماتیک زیمنس با تمرکز بر ابعاد فشرده، نصب آسان و کیفیت بالا، یکی از پرکاربردترین کلیدهای حفاظتی در تابلوهای برق فشار ضعیف به شمار می‌رود.

پارسه اتوماسیون این محصولات را عمدتا در قالب سری اقتصادی SINOVA باکد فنی 3VJ ارائه میدهد.

کلید کمپکت سینوا 3VJ برای حفاظت کابل‌ها، فیدرهای توزیع و موتورها در برابر اضافه‌بار و اتصال کوتاه طراحی شده و در رنج جریانی ۱۶ تا ۶۳۰ آمپر، پاسخگوی طیف وسیعی از پروژه‌های ساختمانی و صنعتی است.
انتخاب مدل مناسب فقط بر اساس آمپراژ انجام نمی‌شود؛ جریان نامی، قدرت قطع اتصال کوتاه (Icu)، تعداد پل، نوع واحد حفاظتی، شرایط بار، هماهنگی حفاظتی و اکسسوری‌های موردنیاز باید هم‌زمان بررسی شوند.

📊 مشخصات فنی کلید اتوماتیک زیمنس 3VJ

کلید اتوماتیک کمپکت زیمنس سری 3VJ در چند سایز فریم عرضه می‌شود. برای انتخاب مدل، علاوه بر جریان نامی باید تعداد پل، قدرت قطع در ولتاژ شبکه و نوع واحد حفاظتی را با کد فنی کامل کلید تطبیق داد.

سایز 125X (3VJ10): ۱۶ تا ۱۲۵ آمپر – ۱، ۲، ۳ یا ۴ پل، بسته به کد محصول
سایز 125 (3VJ11): ۱۶ تا ۱۲۵ آمپر – ۲، ۳ یا ۴ پل
سایز 250 (3VJ12): ۱۶۰ تا ۲۵۰ آمپر – ۲، ۳ یا ۴ پل
سایز 400 (3VJ13): ۳۲۰ تا ۴۰۰ آمپر – ۳ یا ۴ پل
سایز 630 (3VJ14): ۵۰۰ تا ۶۳۰ آمپر – ۳ یا ۴ پل

این خانواده MCCB در انواع ۱، ۲، ۳ و ۴ پل تولید می‌شود و امکان انتخاب دقیق متناسب با نوع سیستم سیم‌بندی (تک‌فاز یا سه‌فاز با/بدون نول) را فراهم می‌کند.

مشخصه مقدار
سری محصول 3VJ Molded Case Circuit Breaker (MCCB)
رنج جریان نامی ۱۶ تا ۶۳۰ آمپر
تعداد پل ۱، ۲، ۳ و ۴ پل
ولتاژ عملیاتی (Ue) تا ۴۱۵ ولت AC (چندپل)، ۲۴۰ ولت AC (تک‌پل)
قدرت قطع (Icu) در ۴۱۵ ولت ۱۰ تا ۵۵ کیلوآمپر (بسته به سایز)
دمای عملیاتی ۵- تا ۵۰+ درجه سانتی‌گراد
دمای نگهداری ۲۵- تا ۷۰+ درجه سانتی‌گراد
ارتفاع نصب مجاز تا ۲۰۰۰ متر از سطح دریا
نوع ترمینال پیچی (Screw Terminal)

💡 نکته انتخاب: چون قدرت قطع در این سری بسته به مدل دقیق (نه فقط سایز فریم) تغییر می‌کند، پیش از خرید حتماً جریان اتصال کوتاه محل نصب (Isc) را با جدول انتخاب مدل مطابقت دهید تا از هم‌خوانی Icu کلید با شبکه مطمئن شوید.

🔩 ساختار فنی کلید اتوماتیک زیمنس

بدنه و طراحی داخلی کلیدهای اتوماتیک زیمنس سری سینوا با تمرکز بر دوام حرارتی، پایداری مکانیکی و ایمنی قطع جریان ساخته شده است.

۱. محفظه (Housing)
مواد عایق ترموپلاستیک مقاوم در برابر حرارت
۲. کنتاکت‌های اصلی
آلیاژ نقره-نیکل مقاوم به جرقه
۳. سیستم قطع مغناطیسی
تشخیص اتصال کوتاه در چند میلی‌ثانیه
۴. واحد حرارتی (Thermal)
بی‌متال حساس برای تشخیص اضافه‌بار
۵. دسته قطع و وصل
طراحی ارگونومیک با قفل ایمنی
۶. محفظه جرقه‌گیر
محدود و خنک‌سازی قوس الکتریکی

💡 ساختار فشرده و استاندارد این کلیدها امکان استفاده در محیط‌هایی با دمای کاری بالا (تا 50 درجه سانتی‌گراد) را بدون افت عملکرد یا خطای قطع ناگهانی فراهم می‌کند.

⚙️ واحدهای حفاظتی FTFM و ATFM در کلید اتوماتیک زیمنس

کلید اتوماتیک کامپکت زیمنس از واحد حفاظتی حرارتی-مغناطیسی (TMD) بهره می‌برد که در دو نوع ارائه می‌شود:

🔹 FTFM
Fixed Thermal Fixed Magnetic
— حفاظت حرارتی ثابت و مغناطیسی ثابت
— در تمام مدل‌های ۱ تا ۴ پل موجود است
— مناسب برای کاربردهایی که نیاز به تنظیم دستی ندارند
🔹 ATFM
Adjustable Thermal Fixed Magnetic
— حفاظت حرارتی قابل تنظیم و مغناطیسی ثابت
— مخصوص مدل‌های ۳ و ۴ پل
— امکان تنظیم دقیق‌تر آستانه اضافه‌بار متناسب با جریان واقعی بار

💡 در مدل‌های ۴ پل کلید اتوماتیک کامپکت SINOVA، حفاظت ۱۰۰٪ برای قطب نول نیز در نظر گرفته شده که برای شبکه‌هایی با بار نامتعادل بین فازها اهمیت دارد.
هنگام انتخاب کلید چهارپل، علاوه بر این مشخصه، نحوهٔ استفاده از نول و الزامات مدار باید در طراحی تابلو بررسی شود.

🔧 راهنمای نصب و انتخاب کلید اتوماتیک زیمنس

نصب این کلیدها با ترمینال‌های پیچی (Screw Terminal) انجام می‌شود که اتصال آسان و ایمن کابل‌ها را تضمین می‌کند. ابعاد فشرده این سری، جانمایی در تابلوهایی با فضای محدود را نیز ساده‌تر می‌کند؛ برای اطلاع دقیق از حالات مجاز نصب (زاویه انحراف، جهت مونتاژ)، بهتر است به دیتاشیت رسمی همان مدل انتخابی مراجعه شود، زیرا این مشخصه می‌تواند بین مدل‌های مختلف زیمنس متفاوت باشد.

🔹 انتخاب کلید اتوماتیک زیمنس :

✅ جریان نامی (In): بر اساس بار مصرفی واقعی، از ۱۶ تا ۶۳۰ آمپر انتخاب شود
✅ تعداد پل: متناسب با سیستم سیم‌بندی، تک‌فاز یا سه‌فاز با یا بدون نول
✅ نوع واحد حفاظتی: FTFM برای کاربردهای ثابت و ATFM برای کاربردهایی که نیاز به تنظیم دقیق‌تر دارند
✅ قدرت قطع (Icu): متناسب با جریان اتصال کوتاه محل نصب انتخاب شود
✅ لوازم جانبی: در صورت نیاز به کنترل از راه دور، رله شنت (ST)، رله آندرولتاژ (UVR) و کنتاکت‌های کمکی را همزمان سفارش دهید

🔄 تفاوت کلید کامپکت زیمنس با کلید هوایی زیمنس

نکته‌ای که در انتخاب بین این دو سری باید مدنظر باشد، تفاوت در واحد حفاظتی و رنج کاربرد است. کلید کامپکت 3VJ از واحد TMD (حرارتی-مغناطیسی) استفاده می‌کند که ساختاری مکانیکی و اقتصادی دارد، در حالی که کلید هوایی زیمنس 3WJ از واحد الکترونیکی ETU با حفاظت LSI یا LSING بهره می‌برد که دقت و قابلیت تنظیم بسیار بالاتری ارائه می‌دهد. به همین دلیل، 3VJ برای فیدرهای توزیع و حفاظت موتور تا ۶۳۰ آمپر، و 3WJ برای ورودی اصلی تابلوهای بزرگ تا ۴۰۰۰ آمپر کاربرد دارد.

🏭 کاربرد کلید اتوماتیک زیمنس در صنایع

کلید کامپکت زیمنس تنها یکی از اعضای خانواده گسترده تجهیزات فشار ضعیف زیمنس است که در کنار کلید هوایی، کلید مینیاتوری، کنتاکتور، رله حرارتی و پاورمتر مجموعه کامل تجهیزات حفاظت و کنترل یک تابلو برق صنعتی را میسازد.کلیدهای کامپکت زیمنس SINOVA 3VJ عمدتاً برای حفاظت خطوط، کابل‌ها و فیدرهای توزیع استفاده می‌شوند. این کلیدها می‌توانند در بخش‌های مختلف تابلو برق، ازجمله فیدرهای خروجی، تابلوهای توزیع فرعی و پروژه‌های نوسازی تابلوهای قدیمی نصب شوند. برای حفاظت اختصاصی موتور، باید تجهیزات موتوری و هماهنگی حفاظتی مناسب نیز در کنار کلید انتخاب شود.

✅ توزیع نیرو: حفاظت کابل‌ها و فیدرهای خروجی در تابلوهای برق ساختمانی، صنعتی و تأسیسات زیرساختی
✅ حفاظت موتوری: سری 3MV8 به‌عنوان کلید حرارتی-مغناطیسی اختصاصی برای راه‌اندازی و حفاظت موتورها
✅ تابلوهای توزیع فرعی: به‌عنوان کلید فیدر در پایین‌دست کلید هوایی اصلی
✅ پروژه‌های retrofit: به دلیل ابعاد فشرده، گزینه مناسبی برای بازسازی تابلوهای قدیمی

📌 تجربه ما در اجرای پروژه با کلید کمپکت زیمنس SINOVA

در یکی از پروژه‌های بازسازی تابلوی توزیع یک واحد تولیدی، فیدرهای خروجی تابلو که با کلیدهای کمپکت قدیمی (بدون قابلیت تنظیم) تجهیز شده بودند، با مدل‌های 3VJ12 سینوا با واحد حفاظتی ATFM جایگزین شدند. پیش از تعویض، به دلیل عدم تطابق دقیق تنظیمات حرارتی با جریان واقعی فیدرها، در طول شش ماه دو مورد تریپ نادرست در زمان راه‌اندازی موتورهای پمپ ثبت شده بود.

پس از نصب کلیدهای جدید و تنظیم دقیق آستانه حرارتی بر اساس جریان راه‌اندازی هر فیدر، در طول حدود یک سال بهره‌برداری تقریباً هیچ تریپ نادرستی گزارش نشد و سلکتیویته با کلید هوایی اصلی تابلو نیز به‌درستی برقرار شد. این تجربه نشان داد که در سیستم‌هایی با بارهای متنوع، انتخاب واحد ATFM به‌جای FTFM می‌تواند به‌طور مستقیم از توقف‌های غیرضروری خط تولید جلوگیری کند.

❓ سوالات متداول

1. تفاوت واحد FTFM و ATFM در انتخاب کلید کمپکت چیست؟

FTFM (حرارتی و مغناطیسی ثابت) برای بارهایی با جریان مشخص و بدون نیاز به تنظیم مناسب است و قیمت پایین‌تری دارد. ATFM (حرارتی قابل‌تنظیم) امکان تنظیم آستانه اضافه‌بار را می‌دهد و برای فیدرهایی که جریان بار آن‌ها ممکن است در طول زمان تغییر کند یا نیاز به هماهنگی دقیق‌تر با سایر کلیدها دارد، گزینه بهتری است.

2. آیا کلید کامپکت ریمنس برای حفاظت موتور هم مناسب است؟

سری 3VJ بیشتر برای حفاظت فیدرها و مدارهای توزیع معرفی می‌شود. کاربرد آن در مدار موتور به طراحی مجموعهٔ حفاظت، جریان راه‌اندازی و تجهیزات همراه بستگی دارد. برای حفاظت اختصاصی موتور، سری 3MV8 زیمنس و سایر تجهیزات مدار موتور نیز باید بررسی شوند.

3. آیا می‌توان کلید 3VJ را از راه دور قطع و وصل کرد؟

در کاتالوگ این خانواده، رله شنت و رله آندرولتاژ برای فرمان قطع و کنتاکت‌های کمکی برای اعلام وضعیت معرفی شده‌اند. وجود این اکسسوری‌ها به‌تنهایی به معنای امکان وصل مجدد کلید از راه دور نیست. پیش از سفارش، کد اکسسوری و سازگاری آن با مدل کلید را بررسی کنید.

4. Icu و Ics در کلید اتوماتیک زیمنس چیست؟

Icu حداکثر قدرت قطع اتصال کوتاه کلید در شرایط مشخص آزمون است، در حالی که Ics قدرت قطع سرویس کلید را نشان می‌دهد و بیان می‌کند کلید پس از قطع جریان اتصال کوتاه در سطح مشخص، تا چه حد می‌تواند به عملکرد خود ادامه دهد. در انتخاب کلید برای یک تابلو، هر دو پارامتر باید مطابق دیتاشیت مدل و سطح اتصال کوتاه شبکه بررسی شوند.

🛒 خرید کلید اتوماتیک زیمنس

برای سفارش کلید کمپکت زیمنس، کد فنی کامل را مبنا قرار دهید؛ دو کلید با آمپراژ یکسان می‌توانند در تعداد پل، قدرت قطع یا نوع واحد حفاظتی متفاوت باشند. مشخصات فیدر، ولتاژ شبکه و تجهیزات جانبی موردنیاز را اعلام کنید تا مدل قابل عرضه با نیاز تابلو تطبیق داده شود. محصولات مشمول سیاست فروش پارسه اتوماسیون با گارانتی تعویض بی‌قید و شرط دو ساله عرضه می‌شوند.

💰 قیمت کلید اتوماتیک زیمنس

قیمت کلید اتوماتیک زیمنس به عواملی مانند جریان نامی، سایز فریم، قدرت قطع، نوع واحد حفاظتی، تعداد پل، اکسسوری‌ها و کد فنی دقیق محصول بستگی دارد. برای مقایسهٔ قیمت‌ها، ابتدا مشخصات مدل‌های موجود در فهرست همین صفحه را بررسی کنید. اگر برای یک پروژه کد یا تجهیز جانبی خاصی نیاز دارید، قیمت و موجودی همان کد را هنگام سفارش استعلام کنید.

 09132802948 📞

📄

 کاتالوگ جامع SINOVA زیمنس

مشخصات فنی، جدول انتخاب و کدهای سفارش کلیدهای کمپکت 3VJ را در بخش مربوط به MCCB این کاتالوگ ببینید.
🔹 کاتالوگ رسمی SINOVA زیمنس
