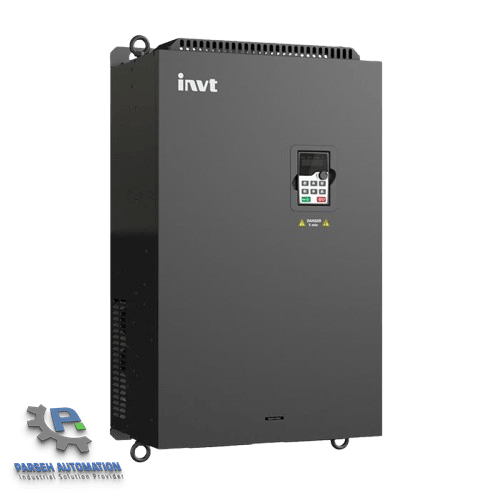

اینورتر سه فاز 220KW اینوت سری GD200A مدل GD200A-220G/250P-4

  • توان نامی: 220 کیلووات (300HP)

  • ولتاژ ورودی: سه فاز 380 ولت

  • ولتاژ خروجی: سه فاز 0 تا 380 ولت

  • جریان خروجی: حداکثر 425 آمپر

1,451,220,000 تومان

معرفی اینورتر سه فاز 220KW اینوت سری GD200A مدل GD200A-220G/250P-4

اینورتر سه فاز ۲۲۰ کیلووات اینوت مدل GD200A-220G/250P-4 یک درایو صنعتی برای راه‌اندازی و کنترل دور موتورهای سه‌فاز ۳۸۰ ولت در کاربردهای سنگین است. این دستگاه در حالت گشتاور ثابت (G)، توان ۲۲۰ کیلووات با جریان خروجی ۴۲۵ آمپر و در حالت گشتاور متغیر (P)، توان ۲۵۰ کیلووات با جریان خروجی ۴۸۰ آمپر ارائه می‌دهد. اینورتر GD200A با پشتیبانی از کنترل برداری بدون سنسور (SVC)، کنترل PID و ارتباط Modbus RTU برای تجهیزاتی مانند نوار نقاله‌های سنگین، میکسرهای صنعتی، پمپ‌های بزرگ و فن‌های صنعتی مناسب است.


مشخصات فنی اینورتر سه فاز 220KW اینوت سری GD200A مدل GD200A-220G/250P-4

  • برند: اینوت (INVT)
  • سری محصول: Goodrive GD200A
  • مدل: GD200A-220G/250P-4
  • توان در حالت G: ۲۲۰ کیلووات (گشتاور ثابت)
  • توان در حالت P: ۲۵۰ کیلووات (گشتاور متغیر)
  • ولتاژ ورودی: سه‌فاز، ۳۸۰ تا ۴۴۰ ولت AC
  • ولتاژ خروجی: سه‌فاز، قابل تنظیم از صفر تا ولتاژ ورودی
  • جریان ورودی در حالت G: جریان ۴۳۰ آمپر
  • جریان ورودی در حالت P: جریان ۴۸۵ آمپر
  • جریان خروجی در حالت G: جریان ۴۲۵ آمپر
  • جریان خروجی در حالت P: جریان ۴۸۰ آمپر
  • فرکانس خروجی: صفر تا ۴۰۰ هرتز
  • روش کنترل: کنترل برداری بدون سنسور (SVC) و کنترل SVPWM
  • ظرفیت اضافه‌بار در حالت G: ۱۵۰ درصد جریان نامی به مدت ۶۰ ثانیه
  • ظرفیت اضافه‌بار در حالت P: ۱۲۰ درصد جریان نامی به مدت ۶۰ ثانیه
  • ارتباط صنعتی: پورت RS485 با پروتکل Modbus RTU
  • کنترل PID داخلی: دارد
  • واحد ترمز داخلی: ندارد؛ امکان نصب یونیت ترمز خارجی
  • درجه حفاظت: IP20
  • سیستم خنک‌کننده: فن خنک‌کننده
  • عرض دستگاه: ۶۸۰ میلی‌متر
  • ارتفاع دستگاه: ۹۶۰ میلی‌متر
  • عمق دستگاه: ۳۸۷٫۹ میلی‌متر
  • وزن: ۱۳۵ کیلوگرم

تفاوت توان ۲۲۰ کیلووات G و ۲۵۰ کیلووات P

اینورتر اینوت مدل GD200A-220G/250P-4 دارای دو ظرفیت کاری متناسب با نوع بار موتور است.

حالت G (گشتاور ثابت): برای موتورهای ۲۲۰ کیلووات با جریان نامی حداکثر ۴۲۵ آمپر مناسب است. این حالت تحمل اضافه‌بار ۱۵۰ درصد به مدت ۶۰ ثانیه را دارد و برای تجهیزاتی مانند نوار نقاله‌های سنگین، میکسرها و ماشین‌آلات صنعتی کاربرد دارد.

حالت P (گشتاور متغیر): برای موتورهای ۲۵۰ کیلووات با جریان نامی حداکثر ۴۸۰ آمپر در کاربردهایی مانند پمپ‌های سانتریفیوژ و فن‌های صنعتی استفاده می‌شود. ظرفیت اضافه‌بار در این حالت ۱۲۰ درصد به مدت ۶۰ ثانیه است.

بنابراین، برای راه‌اندازی موتور ۲۵۰ کیلووات با بار گشتاور ثابت، این مدل ظرفیت کافی ندارد؛ اما برای پمپ یا فن ۲۵۰ کیلووات با جریان نامی متناسب، انتخاب مناسبی است.

برای مقایسه توان‌های مختلف و انتخاب درایو متناسب با نوع بار و جریان موتور، می‌توانید سایر مدل‌های اینورتر اینوت GD200A را نیز مشاهده کنید.


قابلیت‌ها و کاربردهای درایو سه فاز ۲۲۰ کیلووات اینوت

اینورتر ۲۲۰ کیلووات GD200A با استفاده از کنترل برداری بدون سنسور (SVC)، امکان کنترل سرعت و گشتاور موتور را هنگام تغییر بار فراهم می‌کند. این قابلیت برای ماشین‌آلاتی که به راه‌اندازی نرم و عملکرد پایدار نیاز دارند، اهمیت زیادی دارد.

مهم‌ترین قابلیت‌های این درایو عبارت‌اند از:

  • کنترل PID داخلی: تنظیم خودکار سرعت موتور بر اساس فشار، دبی یا سایر سیگنال‌های فیدبک در سیستم‌های صنعتی
  • ارتباط Modbus RTU: اتصال به PLC و HMI برای ارسال فرمان، تنظیم سرعت و مانیتورینگ پارامترهای موتور
  • راه‌اندازی و توقف نرم: کاهش جریان راه‌اندازی و ضربه‌های مکانیکی به تجهیزات
  • حفاظت الکتریکی: حفاظت در برابر اضافه‌جریان، اضافه‌ولتاژ، افت ولتاژ، اضافه‌بار، افزایش دما و قطع فاز
  • کنترل چندسرعته و Simple PLC: اجرای توالی‌های کنترلی و تنظیم سرعت‌های مختلف بدون نیاز به کنترلر مستقل در کاربردهای ساده

این ویژگی‌ها، اینورتر GD200A-220G/250P-4 را برای پمپ‌های بزرگ صنعتی، فن‌های سانتریفیوژ، نوار نقاله‌های سنگین، میکسرها و ماشین‌آلات خطوط تولید مناسب می‌سازد.


نکات مهم هنگام انتخاب و نصب اینورتر ۲۲۰ کیلووات GD200A

مهم‌ترین معیار انتخاب این درایو، جریان نامی موتور و نوع بار مکانیکی است. برای کاربردهای گشتاور ثابت، جریان نامی موتور نباید از ۴۲۵ آمپر بیشتر باشد. در کاربردهای گشتاور متغیر مانند پمپ و فن نیز حداکثر جریان خروجی نامی دستگاه ۴۸۰ آمپر است.

این مدل واحد ترمز داخلی ندارد و برای تجهیزاتی که به توقف سریع یا ترمزگیری مکرر نیاز دارند، می‌توان از یونیت ترمز خارجی مدل DBU100H-400-4 به همراه مقاومت ترمز مناسب استفاده کرد. مقدار مقاومت ترمز پیشنهادی ۲٫۲ اهم است و حداقل مقاومت مجاز برای این ترکیب ۱٫۸ اهم است.

همچنین به دلیل جریان بالای دستگاه، انتخاب کابل قدرت، کلید حفاظتی، تجهیزات تابلو و تهویه مناسب اهمیت زیادی دارد. درجه حفاظت IP20 نیز به این معناست که برای نصب اینورتر در محیط‌های دارای رطوبت یا گردوغبار زیاد، باید از محفظه حفاظتی مناسب استفاده شود.


قیمت و خرید اینورتر سه فاز 220KW اینوت سری GD200A مدل GD200A-220G/250P-4

قیمت اینورتر ۲۲۰ کیلووات اینوت مدل GD200A-220G/250P-4 با توجه به شرایط تأمین، نرخ ارز و تجهیزات جانبی موردنیاز پروژه تعیین می‌شود.

برای خرید اینورتر ۲۲۰ کیلووات INVT و دریافت قیمت روز، می‌توانید از طریق پارسه اتوماسیون اقدام کنید. کارشناسان فنی مجموعه با توجه به توان و جریان موتور، نوع بار و شرایط بهره‌برداری، شما را در انتخاب درایو و تجهیزات جانبی مناسب راهنمایی می‌کنند.

توان نامی در حالت P برابر 250 کیلووات

  • ولتاژ ورودی: سه‌فاز 380 تا 440 ولت AC
  • ولتاژ خروجی: سه‌فاز، از صفر تا ولتاژ ورودی
  • جریان ورودی در حالت G برابر 430 آمپر
  • جریان ورودی در حالت P برابر 485 آمپر
  • جریان خروجی در حالت G برابر 425 آمپر
  • جریان خروجی در حالت P برابر 480 آمپر
  • فرکانس خروجی: 0 تا 400 هرتز
  • روش کنترل: کنترل برداری بدون سنسور (SVC) و SVPWM
  • ظرفیت اضافه‌بار G برابر 150 درصد به مدت 60 ثانیه
  • ظرفیت اضافه‌بار P برابر 120 درصد به مدت 60 ثانیه
  • ارتباط صنعتی: RS485 با پروتکل Modbus RTU
  • کنترل PID داخلی: دارد
  • واحد ترمز داخلی: ندارد؛ قابلیت اتصال به یونیت ترمز خارجی
  • درجه حفاظت: IP20
  • سیستم خنک‌کننده: هواخنک
  • ابعاد در نصب دیواری: 680×960×387.9 میلی‌متر
  • وزن: 135 کیلوگرم

تفاوت توان 220 کیلووات G و 250 کیلووات P

اینورتر GD200A-220G/250P-4 دارای دو ظرفیت کاری متناسب با نوع بار موتور است. در حالت G، دستگاه برای بارهای گشتاور ثابت مانند نوار نقاله، میکسر و تجهیزات انتقال مواد طراحی شده و می‌تواند تا ۱۵۰ درصد جریان نامی را به مدت ۶۰ ثانیه تحمل کند.

در حالت P، این درایو برای بارهای گشتاور متغیر مانند پمپ‌های سانتریفیوژ و فن‌ها استفاده می‌شود و امکان کنترل موتور ۲۵۰ کیلووات با جریان نامی حداکثر ۴۸۰ آمپر را فراهم می‌کند.

بنابراین برای موتور ۲۵۰ کیلووات با بار سنگین و گشتاور ثابت، این مدل انتخاب مناسبی نیست؛ اما برای موتور ۲۵۰ کیلووات پمپ یا فن با جریان نامی متناسب، قابل استفاده است.


قابلیت‌ها و کاربردهای اینورتر سه فاز 220 کیلووات اینوت

اینورتر ۲۲۰ کیلووات GD200A با بهره‌گیری از کنترل برداری بدون سنسور (SVC)، امکان تنظیم دقیق‌تر سرعت و گشتاور موتور را هنگام تغییر بار فراهم می‌کند. این قابلیت برای ماشین‌آلاتی که به راه‌اندازی نرم و عملکرد پایدار نیاز دارند، اهمیت زیادی دارد.

از مهم‌ترین قابلیت‌های این درایو می‌توان به موارد زیر اشاره کرد:

  • کنترل PID داخلی: تنظیم خودکار سرعت موتور بر اساس فشار، دبی یا سایر سیگنال‌های فیدبک در سیستم‌های صنعتی
  • ارتباط Modbus RTU: اتصال به PLC و HMI برای ارسال فرمان، تنظیم سرعت و مانیتورینگ پارامترهای موتور
  • راه‌اندازی و توقف نرم: کاهش جریان راه‌اندازی و ضربه‌های مکانیکی به تجهیزات
  • حفاظت الکتریکی: حفاظت در برابر اضافه‌جریان، اضافه‌ولتاژ، افت ولتاژ، اضافه‌بار، افزایش دما و قطع فاز
  • کنترل چندسرعته و Simple PLC: اجرای توالی‌های کنترلی و تنظیم سرعت‌های مختلف بدون نیاز به کنترلر مستقل در کاربردهای ساده

این ویژگی‌ها، اینورتر GD200A-220G/250P-4 را برای پمپ‌های بزرگ صنعتی، فن‌های سانتریفیوژ، نوار نقاله‌های سنگین، میکسرها و ماشین‌آلات خطوط تولید مناسب می‌سازد.


نکات مهم هنگام انتخاب و نصب اینورتر 220 کیلووات GD200A

مهم‌ترین معیار انتخاب این درایو، جریان نامی موتور و نوع بار مکانیکی است. برای کاربردهای گشتاور ثابت، جریان موتور باید حداکثر ۴۲۵ آمپر و برای کاربردهای گشتاور متغیر حداکثر ۴۸۰ آمپر باشد.

این مدل واحد ترمز داخلی ندارد. برای تجهیزاتی که به توقف سریع یا ترمزگیری مکرر نیاز دارند، امکان استفاده از یونیت ترمز خارجی DBU100H-400-4 به همراه مقاومت ترمز مناسب وجود دارد. مقاومت ترمز برای گشتاور ترمز ۱۰۰ درصد، ۲.۲ اهم در نظر گرفته می‌شود و مقدار آن نباید کمتر از ۱.۸ اهم باشد.

همچنین به دلیل جریان بالای دستگاه، انتخاب کابل قدرت، کلید حفاظتی، تجهیزات تابلو و تهویه مناسب اهمیت زیادی دارد. درجه حفاظت IP20 نیز به این معناست که اینورتر برای نصب در محیط‌های صنعتی در معرض آب و گردوغبار شدید بدون محفظه حفاظتی مناسب نیست.


قیمت اینورتر سه فاز 220KW اینوت سری GD200A مدل GD200A-220G/250P-4

قیمت اینورتر ۲۲۰ کیلووات اینوت مدل GD200A-220G/250P-4 با توجه به شرایط تأمین، نرخ ارز و تجهیزات جانبی موردنیاز پروژه تعیین می‌شود.

برای خرید اینورتر 220 کیلووات INVT و دریافت قیمت روز، می‌توانید از طریق پارسه اتوماسیون اقدام کنید. کارشناسان فنی مجموعه با توجه به توان و جریان موتور، نوع بار و شرایط بهره‌برداری، در انتخاب درایو و تجهیزات جانبی متناسب با پروژه به شما مشاوره می‌دهند.

   دانلود فایل راهنمای اینورتر  INVT GD200A

   PDF   📥 یوزر منوال مرتبط با درایو INVT GD200A

شرکت سازنده

کد فنی

GD200A-220G/250P-4

توان درایو

220KW, 250KW

قدرت

300HP

نوع موتور

آسنکرون سه‌فاز

ولتاژ ورودی درایو

سه‌فاز 380 تا 440 ولت

جریان ورودی درایو

430A, 485A

جریان خروجی درایو

425A, 480A

فرکانس خروجی

تحمل اضافه بار

۱۲۰% جریان نامی * ۶۰ ثانیه, 150٪ جریان نامی * 60 ثانیه

درجه حفاظت

IP20

روش کنترل

SVPWM, برداری بدون انکودر (SVC)

پورت ارتباطی

RS485

پروتکل ارتباطی

Modbus RTU

ابعاد درایو

عرض ۶۸۰ * ارتفاع ۹۶۰ * عمق ۳۸۷٫۹ میلی‌متر

گارانتی

18 ماه گارانتی
