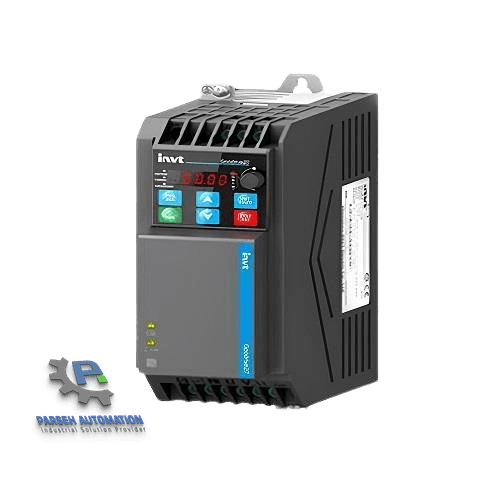

اینورتر سه فاز 7.5KW اینوت سری GD27 مدل GD27-7R5G-4-B
-
توان نامی: 7.5 کیلووات (10HP)
-
ولتاژ ورودی: سه فاز 380 ولت
-
ولتاژ خروجی: سه فاز 0 تا 380 ولت
-
جریان خروجی: حداکثر 18.5 آمپر
83,230,000 تومان
معرفی اینورتر سه فاز 7.5KW اینوت سری GD27 مدل GD27-7R5G-4-B
اینورتر سه فاز 7.5KW اینوت سری GD27 مدل GD27-7R5G-4-B برای کنترل سرعت و راهاندازی موتورهای سهفاز با توان نامی ۷٫۵ کیلووات، معادل ۱۰ اسب بخار عرضه میشود. این درایو، ورودی سهفاز ۳۸۰ تا ۴۸۰ ولت و جریان نامی خروجی ۱۸٫۵ آمپر دارد و از کنترل برداری بدون سنسور، ارتباط Modbus RTU و یونیت ترمز داخلی برخوردار است.
برای انتخاب این مدل، جریان پلاک موتور در ولتاژ کاری اهمیت مستقیم دارد. موتور ۷٫۵ کیلوواتی زمانی با این درایو متناسب است که جریان موردنیاز آن از ظرفیت مجاز درایو در شرایط نصب و بهرهبرداری بیشتر نباشد. قابلیت اضافهبار نیز برای تحمل افزایش موقت جریان است و جایگزین ظرفیت پیوسته درایو نمیشود.
مشخصات فنی اینورتر سه فاز 7.5KW اینوت سری GD27 مدل GD27-7R5G-4-B
- برند و سری: اینوت INVT، سری Goodrive27 یا GD27.
- کد فنی: GD27-7R5G-4-B؛ نسخه استاندارد بدون پسوند EU.
- توان نامی موتور: ۷٫۵ کیلووات، معادل ۱۰ اسب بخار.
- ولتاژ ورودی: سهفاز ۳۸۰ تا ۴۸۰ ولت AC.
- فرکانس ورودی: ۵۰ یا ۶۰ هرتز؛ محدوده مجاز ۴۷ تا ۶۳ هرتز.
- جریان ورودی درجشده برای این مدل: ۲۸٫۷ آمپر، در تغذیه ۳۸۰ ولت و بدون راکتور اضافی.
- جریان نامی خروجی: ۱۸٫۵ آمپر.
- ولتاژ خروجی: سهفاز، قابل تنظیم از صفر تا ولتاژ ورودی.
- فرکانس خروجی: صفر تا ۵۹۹ هرتز.
- روش کنترل: کنترل بردار ولتاژ فضایی SVPWM و کنترل برداری بدون سنسور SVC.
- موتورهای قابل کنترل: موتور آسنکرون یا القایی و موتور سنکرون.
- ظرفیت اضافهبار: ۱۵۰٪ جریان نامی به مدت ۶۰ ثانیه و ۱۸۰٪ به مدت ۱۰ ثانیه.
- دقت کنترل سرعت در حالت SVC: مثبت و منفی ۰٫۲٪.
- نسبت تنظیم سرعت در حالت SVC: ۱ به ۱۰۰ برای موتور آسنکرون و ۱ به ۲۰ برای موتور سنکرون.
- گشتاور راهاندازی در حالت SVC: برای موتور آسنکرون، ۱۵۰٪ در ۰٫۲۵ هرتز؛ برای موتور سنکرون، ۱۵۰٪ در ۲٫۵ هرتز.
- ورودی دیجیتال: چهار ورودی معمولی با حداکثر فرکانس ۱ کیلوهرتز و یک ورودی پرسرعت با حداکثر فرکانس ۵۰ کیلوهرتز.
- ورودی آنالوگ: دو ورودی؛ AI1 با سیگنال صفر تا ۱۰ ولت یا صفر تا ۲۰ میلیآمپر و AI2 با سیگنال صفر تا ۱۰ ولت.
- خروجی آنالوگ: یک خروجی صفر تا ۱۰ ولت یا صفر تا ۲۰ میلیآمپر.
- خروجی دیجیتال: یک خروجی کلکتور باز Y.
- خروجی رلهای: دو رله قابل برنامهریزی؛ ظرفیت کنتاکت ۳ آمپر در ۲۵۰ ولت AC یا ۱ آمپر در ۳۰ ولت DC.
- ارتباط صنعتی: رابط RS485 با پروتکل Modbus RTU.
- تجهیزات ترمز: یونیت ترمز داخلی؛ مقاومت ترمز، قطعهای خارجی است.
- امکانات نسخه استاندارد: بدون STO و بدون فیلتر EMC داخلی.
- درجه حفاظت: IP20.
- دمای محیط کاری: منفی ۱۰ تا مثبت ۵۰ درجه سانتیگراد، بدون کاهش ظرفیت ناشی از دما در این محدوده.
- روش خنککاری: اجباری با فن.
- فریم و ابعاد بدنه: فریم C؛ عرض ۹۰، ارتفاع ۲۳۵ و عمق ۱۵۵ میلیمتر.
- وزن خالص: ۱٫۹۵ کیلوگرم.
- اتلاف توان در بار کامل: ۲۴۳ وات؛ این مقدار برای محاسبه گرمای داخل تابلو کاربرد دارد.
انتخاب درایو اینوت GD27 مدل ۷٫۵ کیلووات برای موتور ۱۰ اسب
این مدل برای تجهیزاتی مانند نوار نقاله، میکسر، پمپ و فن مجهز به موتور سهفاز متناسب با ظرفیت درایو کاربرد دارد. در نوار نقاله و میکسر، گشتاور راهاندازی و تغییرات بار تعیینکنندهاند؛ در پمپ و فن نیز محدوده دور مجاز و نیاز واقعی فرایند، مبنای تنظیم سرعت قرار میگیرد.
در خانواده اینورتر اینوت GD27، مدل ۵٫۵ کیلووات جریان نامی خروجی ۱۴ آمپر دارد؛ این مقدار در GD27-7R5G-4-B به ۱۸٫۵ آمپر میرسد. بنابراین هنگام انتخاب یا جایگزینی درایو، علاوه بر توان موتور، جریان خروجی مدل قبلی و جریان پلاک موتور را مبنا قرار دهید.
کنترل برداری بدون سنسور SVC برای کنترل موتور بدون نیاز به انکودر بازخورد سرعت به کار میرود. واردکردن صحیح اطلاعات پلاک و اجرای شناسایی پارامترهای موتور، بخشی از راهاندازی این روش کنترل است. همچنین فرکانس خروجی ۵۹۹ هرتز، سقف قابلیت درایو است؛ سرعت مجاز موتور و ماشین متصل، محدوده فرکانس قابل استفاده در پروژه را تعیین میکنند.
کنترل اینورتر سه فاز ۷٫۵ کیلووات GD27 با PLC
ورودیهای دیجیتال این درایو امکان دریافت فرمانهایی مانند حرکت، تغییر جهت و انتخاب سرعتهای از پیش تنظیمشده را فراهم میکنند. برای تنظیم سرعت با سیگنال آنالوگ، ورودی AI1 از فرمان ولتاژی یا جریانی و AI2 از فرمان ولتاژی پشتیبانی میکند.
در اتصال به PLC از طریق RS485 و Modbus RTU، فرمان و اطلاعات درایو بر بستر ارتباط سریال تبادل میشوند. خروجی آنالوگ و دو رله قابل برنامهریزی نیز برای انتقال وضعیتها و کمیتهای انتخابشده به مدار کنترل قابل استفادهاند. این امکانات، اتصال مدل ۷٫۵ کیلووات را به تابلوهای دارای کنترل سختافزاری یا شبکه Modbus ممکن میکنند.
یونیت ترمز داخلی در GD27-7R5G-4-B
حرف B در کد این محصول نشاندهنده وجود یونیت ترمز داخلی است. در کاربردهایی با توقف سریع یا اینرسی زیاد، مانند بعضی نوار نقالهها و مکانیزمهای دورانی، انرژی برگشتی موتور میتواند ولتاژ باس DC را افزایش دهد. اتصال مقاومت ترمز مناسب به یونیت داخلی، مسیر دفع این انرژی را فراهم میکند.
وجود یونیت ترمز به معنی همراهبودن مقاومت ترمز با دستگاه نیست. مقدار مقاومت و توان آن بر اساس محدودیتهای الکتریکی درایو، انرژی بار و تعداد دفعات ترمز انتخاب میشود. همچنین این کد استاندارد، قابلیت STO و فیلتر EMC داخلی نسخه EU را ندارد.
نصب درایو سه فاز 7.5KW اینوت سری GD27 در تابلو
بدنه این مدل با عرض ۹۰ میلیمتر فضای محدودی روی صفحه نصب اشغال میکند، اما جانمایی در تابلو باید فضای عبور هوا و دسترسی به ترمینالها را هم تأمین کند. درجه حفاظت IP20 به معنی ضدآببودن دستگاه نیست؛ محیطهای مرطوب، پرگردوغبار یا دارای پاشش آب به محفظه حفاظتی مناسب نیاز دارند.
درایو در بار کامل ۲۴۳ وات گرما تولید میکند. این مقدار همراه با اتلاف حرارتی سایر تجهیزات، مبنای طراحی تهویه تابلو است. مسیر هوای فن باید باز بماند و نظافت فن و مجاری خنککاری در برنامه نگهداری قرار گیرد.
خرید اینورتر سه فاز 7.5KW اینوت سری GD27 مدل GD27-7R5G-4-B
برای سفارش GD27-7R5G-4-B، کد کامل محصول، برق ورودی سهفاز و جریان پلاک موتور را مشخص کنید. اگر دستگاه برای جایگزینی درایو موجود تهیه میشود، ابعاد محل نصب، فرمانهای کنترلی و تجهیزات ترمز قبلی نیز در انتخاب نهایی مؤثرند.
برای استعلام قیمت اینورتر سه فاز 7.5KW اینوت سری GD27 و انتخاب تجهیزات جانبی متناسب با کاربرد، با پارسه اتوماسیون تماس بگیرید.
دانلود فایل راهنمای اینورتر INVT GD27
| شرکت سازنده | |
|---|---|
| کد فنی | GD27-7R5G-4-B |
| توان درایو | 7.5KW |
| قدرت | 10HP |
| ولتاژ ورودی درایو | سه فاز 380 تا 480 ولت |
| فرکانس ورودی | 50 یا 60 هرتز |
| فرکانس خروجی | |
| جریان ورودی درایو | 28.7A |
| جریان خروجی درایو | 18.5A |
| تحمل اضافه بار | 150٪ جریان نامی * 60 ثانیه, 180٪ جریان نامی * 10 ثانیه, 200٪ جریان نامی * 1 ثانیه |
| نوع موتور | آسنکرون سهفاز |
| روش کنترل | SVPWM, برداری بدون انکودر (SVC) |
| ابعاد درایو | عرض ۹۰ * ارتفاع ۲۳۵ * عمق ۱۵۵ میلیمتر |
| پورت ارتباطی | RS485 |
| پروتکل ارتباطی | Modbus RTU |
| درجه حفاظت | IP20 |
| گارانتی | 18 ماه گارانتی |
