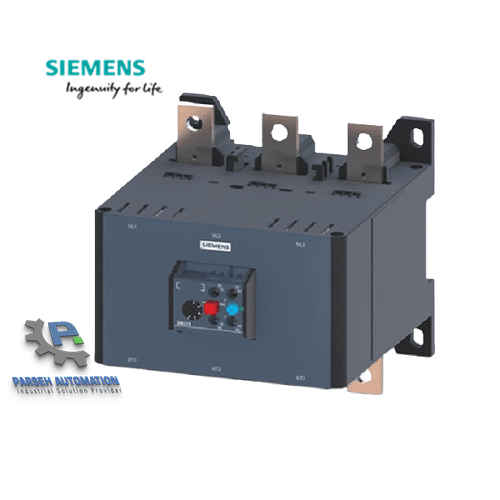

بی متال 48 تا 65 آمپر زیمنس مدل 3MU7310-2DA0

انتخاب بی متال 48 تا 65 آمپر زیمنس مدل 3MU7310-2DA0

بی متال زیمنس 3MU7310-2DA0 برای موتوری انتخاب می‌شود که جریان نامی آن در بازه ۴۸ تا ۶۵ آمپر قرار دارد. این رله حرارتی سه‌پل از خانواده SINOVA 3MU7، اضافه‌بار و قطع فاز را تشخیص می‌دهد و هنگام تریپ، از طریق مدار فرمان موجب قطع کنتاکتور می‌شود.

این محصول کلاس تریپ ۱۰ دارد. برای انتخاب آن، جریان پلاک موتور را مبنا قرار دهید و مدت راه‌اندازی موتور را نیز بررسی کنید. عدد ۶۵ آمپر انتهای محدوده تنظیم رله است؛ تنظیم بی متال باید متناسب با موتور و طراحی حفاظت انجام شود، نه به‌صورت پیش‌فرض روی بالاترین عدد صفحه مدرج.

مشخصات فنی بی متال 48 تا 65 آمپر زیمنس مدل 3MU7310-2DA0

• کد سفارش: 3MU7310-2DA0
• نوع تجهیز: رله اضافه‌بار حرارتی سه‌پل
• محدوده تنظیم جریان: ۴۸ تا ۶۵ آمپر
• کلاس تریپ: Class 10
• عملکرد حفاظتی: اضافه‌بار و قطع فاز
• کنتاکت‌های کمکی: یک کنتاکت بسته 1NC برای قطع فرمان کنتاکتور و یک کنتاکت باز 1NO برای اعلام تریپ
• حالت ریست: دستی یا خودکار
• کنتاکتورهای قابل ترکیب: خانواده 3MT7 سایز ۳ و ۴
• دمای محیط مجاز هنگام کار: ۵- تا ۵۵+ درجه سانتی‌گراد
• درجه حفاظت قسمت جلو: IP20

جریان ۴۸ تا ۶۵ آمپر به مدار اصلی موتور مربوط است. کنتاکت‌های 1NO+1NC در مدار فرمان به کار می‌روند و نباید ظرفیت آن‌ها را با جریان موتور یکسان دانست. این رله نیز اتصال کوتاه را قطع نمی‌کند؛ وسیله حفاظت اتصال کوتاه باید برای مجموعه راه‌انداز انتخاب شود.

کنتاکتور مناسب بی متال 48 تا 65 آمپر زیمنس

کنتاکتور ۶۵ آمپر زیمنس مدل 3MT7065-3AA11-0AM0 از خانواده 3MT7 و سایز ۳، گزینه‌ای برای بررسی همراه این بی متال است. در جدول زیمنس، این کنتاکتور در رده AC-3 و ولتاژ ۴۰۰ ولت برای موتور ۳۰ کیلووات درج شده است. بوبین کد یادشده ۲۲۰ ولت AC با فرکانس ۵۰ هرتز است.

مزیت این مدل بی متال آن است که طبق مشخصات زیمنس با کنتاکتورهای 3MT7 سایز ۳ و ۴ قابل ترکیب است. با این حال، فریم سازگار به‌تنهایی انتخاب کنتاکتور را نهایی نمی‌کند. جریان AC-3 کنتاکتور، جریان پلاک موتور، شرایط راه‌اندازی و ولتاژ بوبین باید هم‌زمان بررسی شوند. اگر تابلو موجود را تعمیر می‌کنید، کد کامل کنتاکتور نصب‌شده را پیش از سفارش اعلام کنید.

این رنج رله حرارتی برای موتور شما مناسب است؟

اگر جریان پلاک موتور کمتر از ۴۸ آمپر یا بیشتر از ۶۵ آمپر باشد، 3MU7310-2DA0 رنج تنظیم موردنیاز را پوشش نمی‌دهد. توان ۳۰ کیلووات در ۴۰۰ ولت در جدول انتخاب زیمنس یک راهنمای اولیه است؛ جریان واقعی موتور روی پلاک آن، مبنای دقیق‌تری برای بررسی بی متال است.

برای موتورهایی با استارت طولانی یا شرایط کاری غیرمعمول، تناسب Class 10 با راه‌اندازی را جداگانه بررسی کنید. در مدارهایی که ریست خودکار انتخاب می‌شود نیز باید منطق فرمان مانع راه‌اندازی ناخواسته موتور پس از بازگشت رله باشد.

قیمت و خرید بی متال 48 تا 65 آمپر زیمنس مدل 3MU7310-2DA0

برای خرید بی متال زیمنس مدل 3MU7310-2DA0، ابتدا جریان پلاک موتور و کد کنتاکتور همراه را تطبیق دهید؛ سپس قیمت و موجودی روز را در همین صفحه بررسی کنید. اگر این قطعه جایگزین رله قبلی است، تصویر پلاک موتور و کد مجموعه موجود، انتخاب را دقیق‌تر می‌کند.

پارسه اتوماسیون این محصول را با ۲ سال گارانتی تعویض بی‌قیدوشرط ارائه می‌کند. برای تأیید مشخصات پیش از سفارش با ۰۹۱۳۲۸۰۲۹۴۸ تماس بگیرید. مدل‌های دیگر را نیز می‌توانید در صفحه بی متال زیمنس مقایسه کنید.
