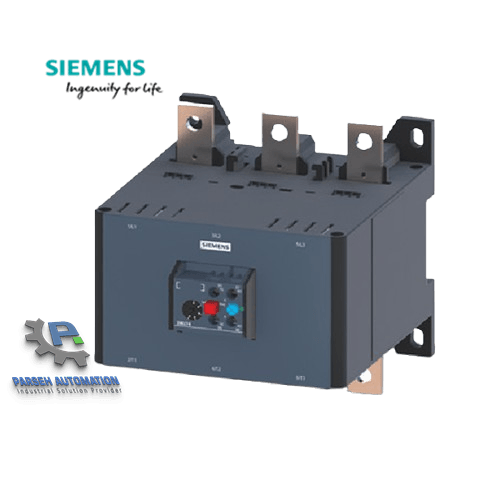

بی متال 63 تا 80 آمپر زیمنس مدل 3MU7310-2FA0

  • کدفنی: 3MU7310-2FA0
  • جریان: 63 تا 80 آمپر
  • تریپ: Class 10
  • کنتاکت‌های کمکی: 1NO+1NC

21,006,000 تومان

دسته: برند:
برند:

معرفی بی متال 63 تا 80 آمپر زیمنس مدل 3MU7310-2FA0

اگر جریان نامی موتور شما در محدوده ۶۳ تا ۸۰ آمپر است، بی متال زیمنس مدل 3MU7310-2FA0 یکی از گزینه‌های حفاظت اضافه‌بار آن است. این رله حرارتی سه‌پل از خانواده 3MU7، افزایش جریان ناشی از اضافه‌بار و وضعیت قطع فاز را تشخیص می‌دهد و با تغییر وضعیت کنتاکت فرمان، موجب قطع کنتاکتور موتور می‌شود.

این مدل Class 10 است. هنگام انتخاب آن، علاوه بر جریان پلاک موتور باید مدت راه‌اندازی نیز بررسی شود؛ برای موتوری با استارت طولانی، قرارگرفتن جریان در رنج بی متال به‌تنهایی انتخاب را تأیید نمی‌کند.


مشخصات فنی بی متال 63 تا 80 آمپر زیمنس مدل 3MU7310-2FA0

  • کد فنی: 3MU7310-2FA0
  • نوع: رله اضافه‌بار حرارتی سه‌پل
  • رنج تنظیم جریان: ۶۳ تا ۸۰ آمپر
  • کلاس تریپ: Class 10
  • عملکرد حفاظتی: تشخیص اضافه‌بار و قطع فاز
  • کنتاکت کمکی: 1NC برای قطع مدار فرمان کنتاکتور و 1NO برای اعلام تریپ
  • ریست: دارای انتخاب حالت دستی یا خودکار
  • کنتاکتور سازگار در مشخصات این کد: 3MT7 سایز ۴
  • دمای محیط مجاز هنگام کار: ۵- تا ۵۵+ درجه سانتی‌گراد
  • درجه حفاظت قسمت جلو: IP20

بی متال برای حفاظت اتصال کوتاه ساخته نشده است. کلید یا فیوز بالادست باید متناسب با مشخصات مدار و هماهنگی مجموعه موتور، کنتاکتور و رله انتخاب شود.

ابعاد بی متال 63 تا 80 آمپر زیمنس 3MU7310-2FA0

ابعاد بی متال 80-63 آمپر زیمنس 3MU7310-2FA0


کنتاکتور مناسب بی متال 63 تا 80 آمپر زیمنس

برای تشکیل مجموعه راه‌انداز، کنتاکتور ۸۰ آمپر زیمنس مدل 3MT7080-4AA11-0AM0 گزینه‌ای است که باید بررسی شود. این کنتاکتور از خانواده 3MT7 و سایز ۴ است؛ جریان AC-3 آن در ۴۰۰ ولت ۸۰ آمپر و توان موتور درج‌شده برای آن ۳۷ کیلووات است. بوبین این کد ۲۲۰ ولت AC با فرکانس ۵۰ هرتز دارد.

در خرید مجموعه، فقط نزدیک‌بودن اعداد ۸۰ آمپر روی کنتاکتور و بی متال کافی نیست. جریان پلاک موتور باید داخل رنج تنظیم رله باشد، ظرفیت AC-3 کنتاکتور باید با موتور و شرایط کار آن تناسب داشته باشد و ولتاژ بوبین نیز با مدار فرمان تابلو مطابقت کند. برای جایگزینی قطعه موجود، کد کامل کنتاکتور قبلی را هم بررسی کنید؛ کنتاکتورهای هم‌برند الزاماً هم‌فریم و قابل اتصال مستقیم به این رله نیستند.


نکته انتخاب رله حرارتی رنج 63 تا 80 آمپر

در این مدل، عدد ۸۰ آمپر انتهای محدوده تنظیم است، نه تنظیم پیشنهادی برای همه موتورها. مقدار تنظیم باید بر اساس جریان نامی موتور و طراحی حفاظت تعیین شود. اگر جریان موتور از ۸۰ آمپر بیشتر است، این رله محدوده تنظیم لازم را ندارد؛ اگر کمتر از ۶۳ آمپر است نیز باید رنج پایین‌تری انتخاب کنید.

کنتاکت‌های 1NO+1NC برای مدار فرمان و اعلام وضعیت به کار می‌روند و نباید جریان ۶۳ تا ۸۰ آمپر مسیر موتور را به آن‌ها نسبت داد. در صورت انتخاب ریست خودکار، منطق فرمان تابلو باید از راه‌اندازی ناخواسته موتور پس از بازگشت رله جلوگیری کند.


قیمت و خرید بی متال 63 تا 80 آمپر زیمنس مدل 3MU7310-2FA0

هنگام خرید بی متال زیمنس، جریان پلاک موتور، کد کنتاکتور و شرایط راه‌اندازی را کنار هم قرار دهید. قیمت و موجودی روز محصول در همین صفحه قابل بررسی است.

پارسه اتوماسیون این بی متال را با ۲ سال گارانتی تعویض بی‌قیدوشرط ارائه می‌کند. برای تأیید انتخاب یا جایگزینی رله تابلو، کد تجهیزات موجود یا تصویر پلاک موتور را آماده کنید و با ۰۹۱۳۲۸۰۲۹۴۸ تماس بگیرید.

شرکت سازنده

کشور سازنده

کدفنی

3MU7310-2FA0

گارانتی

2 سال گارانتی بی قید و شرط تعویض

جریان قابل تنظیم بی متال

63-80A
