بیمتال هیوندای 12 تا 18 آمپر HGT 65K A0018S

معرفی بیمتال هیوندای و کاربرد آن در سیستم‌های حفاظتی موتور

بیمتال هیوندای 12 تا 18 آمپر HGT 65K A0018S یکی از اجزای اصلی در سیستم‌های کنترل و حفاظت موتورهای سه‌فاز صنعتی است.
این رله حرارتی وظیفه دارد از موتور در برابر اضافه بار (Overload) و قطع فاز (Phase Failure) محافظت کند.
بی‌متال‌های هیوندای به صورت مستقیم در زیر کنتاکتورهای 50 تا 65 آمپر نصب می‌شوند و به‌صورت حرارتی عمل می‌کنند تا در زمان عبور جریان بیش از حد، مدار فرمان را قطع کرده و از آسیب به موتور جلوگیری شود.

مشخصات فنی بیمتال هیوندای HGT 65K A0018S

• برند: Hyundai Electric

• رنج جریان قابل تنظیم: 12 تا 18 آمپر

• سازگار با کنتاکتورهای: 50 تا 65 آمپر (مدل‌های HGT-65K / HGT-50)

• نوع حفاظت: اضافه بار و قطع فاز

• درجه حفاظت: IP20

• نوع نصب: Direct Mount (نصب مستقیم زیر کنتاکتور)

• محدوده دمای کاری: -5 تا +55 درجه سانتی‌گراد

• قابلیت ریست: دستی و اتوماتیک

این مدل به‌طور خاص برای موتورهایی با جریان نامی بین 12 تا 18 آمپر طراحی شده و عملکردی دقیق و مطمئن دارد.

نحوه انتخاب بیمتال هیوندای برای موتورهای سه فاز

برای انتخاب صحیح بی‌متال مناسب، باید سه نکته مهم را بررسی کنید:

۱. جریان نامی موتور

عدد جریان موتور روی پلاک آن درج شده است.
اگر جریان موتور شما در محدوده 12 تا 18 آمپر قرار دارد، بی‌متال هیوندای 12 تا 18 آمپر بهترین انتخاب است.

۲. سازگاری با کنتاکتور

بی‌متال باید با مدل کنتاکتور هیوندای (مانند HGC-65K یا HGC-50) همخوانی کامل داشته باشد تا در نصب مکانیکی و عملکرد حفاظتی، مشکلی ایجاد نشود.

۳. شرایط محیطی تابلو برق

در تابلوهایی با دمای بالا یا تهویه ضعیف، بهتر است مقدار تنظیم جریان بی‌متال را کمی کمتر از جریان نامی موتور در نظر بگیرید.

نحوه عملکرد بی متال هیوندای 12 تا 18 آمپر HGT 65K A0018S

عملکرد این بی‌متال بر پایه‌ی انبساط حرارتی است:
زمانی که جریان از حد مجاز بالاتر می‌رود، المنت حرارتی درون بی‌متال گرم می‌شود و موجب خم شدن تیغه‌ی دو فلزی (bimetal strip) می‌گردد.
این خم شدن باعث قطع مدار فرمان و در نتیجه قطع شدن کنتاکتور و خاموش شدن موتور می‌شود.
پس از خنک شدن، می‌توان بی‌متال را به‌صورت دستی یا اتوماتیک ریست کرد تا مدار دوباره فعال شود.

مزایای استفاده از بی متال هیوندای

• دقت بالا در تشخیص اضافه بار

• عمر مفید طولانی و مقاومت بالا در برابر حرارت

• سازگاری کامل با کنتاکتورهای هیوندای سری HGC

• نصب و نگهداری ساده

• تنظیم آسان جریان بر اساس نوع بار

• حفاظت موتور در برابر قطع فاز و نوسانات دمایی

نکات نصب و راه‌اندازی بی متال

• قبل از نصب، مدل بی‌متال را با کنتاکتور مطابقت دهید.

• جریان تنظیمی را دقیقاً برابر یا کمی کمتر از جریان نامی موتور تنظیم کنید.

• خروجی بی‌متال باید در مدار فرمان کنتاکتور قرار گیرد.

• برای هر موتور، بی‌متال جداگانه نصب کنید.

• پس از عملکرد بی‌متال، از سلامت اتصال‌ها و خنک بودن آن اطمینان حاصل کنید.

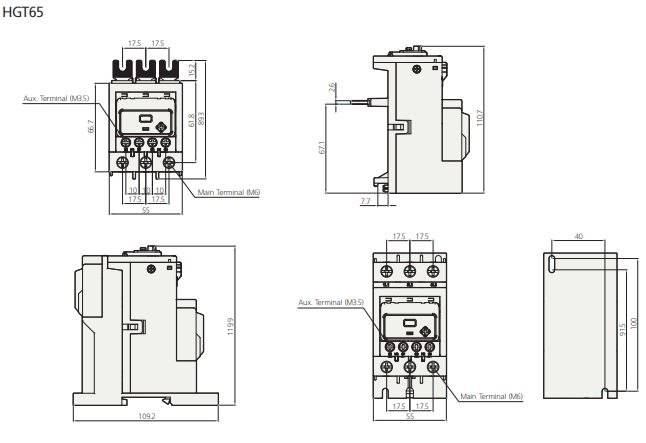

ابعاد بی متال هیوندای HGT65

سؤالات متداول درباره بی متال هیوندای

بیمتال هیوندای HGT 65K A0018S برای چه موتورهایی مناسب است؟

برای موتورهای سه‌فاز با جریان 12 تا 18 آمپر و کنتاکتورهای 50 تا 65 آمپر مناسب است.

آیا می‌توان این بیمتال را با کنتاکتور برند دیگری استفاده کرد؟

خیر، پیشنهاد می‌شود از بی‌متال و کنتاکتور هیوندای به‌صورت هم‌برند استفاده کنید تا نصب دقیق و عملکرد ایمن داشته باشید.

تفاوت حالت ریست دستی و اتوماتیک چیست؟

در حالت دستی، باید پس از عملکرد بی‌متال آن را به‌صورت فیزیکی ریست کنید، اما در حالت اتوماتیک، پس از خنک شدن، مدار به‌صورت خودکار وصل می‌شود.

آیا بی متال از اتصال کوتاه هم محافظت می‌کند؟

خیر. بی‌متال فقط برای حفاظت در برابر اضافه بار و قطع فاز طراحی شده است.
برای حفاظت در برابر اتصال کوتاه باید از فیوز یا کلید اتوماتیک (MCCB) استفاده شود.
