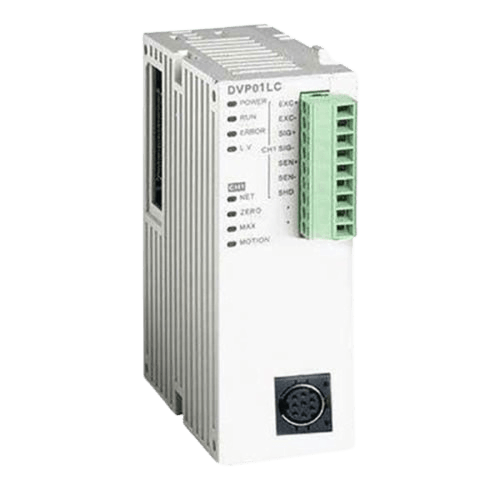

ماژول لودسل دلتا DVP01LC-SL
- کد فنی : DVP01LC-SL
- ورودی : 1 ورودی آنالوگ
- خروجی : فاقد خروجی
- ولتاژ : 24 ولت DC
تماس بگیرید
ماژول لودسل دلتا DVP01LC-SL؛ ورودی تککاناله برای سیستم توزین
ماژول لودسل دلتا DVP01LC-SL برای دریافت سیگنال لودسلهای استرینگیج و انتقال اطلاعات اندازهگیری به سیستم کنترل استفاده میشود. این مدل یک کانال ورودی لودسل دارد و در گروه ماژولهای توسعه سمت چپ PLCهای سازگار دلتا قرار میگیرد.
DVP01LC-SL برای کاربردهایی مانند اندازهگیری وزن مخزن، توزین مواد و کنترل مقدار پرشدن قابل بررسی است. انتخاب آن باید با حساسیت لودسل، تعداد سنسورهای متصل و سرعت موردنیاز فرآیند انجام شود؛ ظرفیت ترازو بر حسب کیلوگرم، بهتنهایی مشخصات موردنیاز ماژول را تعیین نمیکند.
مشخصات فنی ماژول لودسل دلتا DVP01LC-SL
- برند: Delta.
- کد مدل: DVP01LC-SL.
- نوع ماژول: ورودی لودسل از گروه توسعه سمت چپ DVP.
- تعداد کانال اندازهگیری: یک کانال.
- نوع سنسور قابل اتصال: لودسل استرینگیج چهار سیمه یا شش سیمه.
- رزولوشن مبدل سختافزاری ADC: ۲۰ بیت.
- محدوده حساسیت قابل انتخاب: صفر تا ۱، صفر تا ۲، صفر تا ۴ یا صفر تا ۶ میلیولت بر ولت.
- ولتاژ تحریک لودسل: ۵ ولت DC.
- حداکثر جریان تحریک: ۳۰۰ میلیآمپر.
- مقاومت بار مجاز مدار تحریک: ۴۰ تا ۴۰۱۰ اهم.
- زمان پاسخ قابل انتخاب: ۲، ۱۰، ۲۰، ۴۰، ۸۰، ۲۰۰ یا ۳۸۰ میلیثانیه برای هر کانال.
- امکانات پردازش داده: فیلتر دینامیکی و میانگینگیری.
- نوع بدنه: Open Type؛ نیازمند محفظه مناسب صنعتی.
رزولوشن ۲۰ بیت، مشخصه مبدل است و نباید بهعنوان دقت تضمینشده کل سیستم توزین معرفی شود. خطای لودسل، نویز، لرزش، کالیبراسیون و شرایط مکانیکی نیز بر نتیجه اندازهگیری اثر دارند.
ابعاد ماژول توسعه دلتا DVP01LC-SL

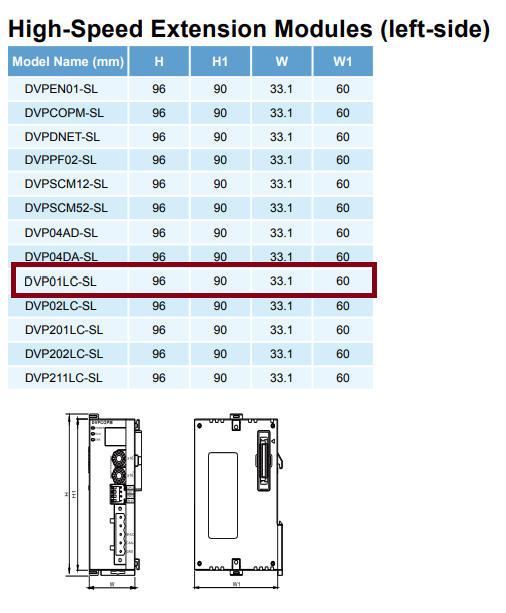

در تصویر زیر میتوانید ابعاد ماژول توسعه دلتا DVP01LC-SL را مشاهده کنید:

سازگاری DVP01LC-SL با PLC دلتا
این ماژول برای اتصال به باس توسعه سمت چپ CPU سازگار انتخاب میشود. تمام PLCهای دلتا رابط توسعه سمت چپ ندارند؛ پیش از سفارش باید کد کامل CPU و پشتیبانی آن از DVP01LC-SL بررسی شود.
در یک پروژه موجود، علاوه بر اتصال سختافزاری، نحوه خواندن دادهها و تنظیم رجیسترهای ماژول اهمیت دارد. تعویض ماژول با مدل دیگری صرفاً به دلیل تککانالهبودن، سازگاری برنامه را تضمین نمیکند.
برای خرید ماژول PLC دلتا، نوع سیگنال را مشخص کنید: خروجی مستقیم لودسل با حساسیت mV/V، با خروجی ۴ تا ۲۰ میلیآمپر یک ترانسمیتر وزن متفاوت است. ترانسمیتر جریانی به ورودی آنالوگ جریان سازگار نیاز دارد؛ DVP01LC-SL برای دریافت مستقیم سیگنال لودسل انتخاب میشود.
انتخاب لودسل مناسب برای DVP01LC-SL
مشخصه mV/V، نسبت سیگنال خروجی لودسل به ولتاژ تحریک در شرایط تعریفشده سنسور است. برای مثال، لودسل با حساسیت نامی ۲ میلیولت بر ولت و تحریک ۵ ولت، در بار نامی تقریباً ۱۰ میلیولت سیگنال خروجی ایجاد میکند.
این مثال نشان میدهد چرا حساسیت سنسور باید با محدوده ورودی ماژول تطبیق داده شود. ظرفیت لودسل، خروجی الکتریکی آن را بهتنهایی مشخص نمیکند؛ دو لودسل با ظرفیت یکسان میتوانند مشخصات الکتریکی متفاوتی داشته باشند.
در اتصال شش سیمه، سیمهای Sense برای پایش ولتاژ تحریک در محل سنسور استفاده میشوند. این قابلیت به کاهش اثر افت ولتاژ مسیر تحریک کمک میکند، اما جایگزین کابل مناسب، کنترل نویز و طراحی صحیح سیستم نیست.
آیا یک کانال DVP01LC-SL فقط یک لودسل میپذیرد؟
تککانالهبودن به معنی داشتن یک مسیر اندازهگیری است. در یک سیستم توزین، ممکن است چند لودسل سازگار از طریق جعبه جمعکننده به یک کانال متصل شوند؛ این ترکیب باید از نظر مقاومت معادل و ظرفیت تحریک بررسی شود.
برای مثال، اتصال موازی چهار لودسل با مقاومت ورودی ۳۵۰ اهم، مقاومت معادل حدود ۸۷٫۵ اهم ایجاد میکند. با تحریک ۵ ولت، جریان نظری مجموع حدود ۵۷ میلیآمپر خواهد بود. بااینحال، این محاسبه بهتنهایی تأیید نهایی اتصال نیست؛ مشخصات سنسورها، جعبه جمعکننده و روش بالانس نیز باید بررسی شوند.
در چنین ترکیبی، ماژول سیگنال تجمیعشده را میخواند و وزن هر لودسل را بهصورت مستقل اندازهگیری نمیکند. اگر اندازهگیری جداگانه دو بخش لازم باشد، یک کانال کافی نیست.
زمان پاسخ و فیلتر در ماژول لودسل دلتا DVP01LC-SL
انتخاب زمان پاسخ به سرعت فرآیند و میزان نوسان سیگنال وابسته است. در توزین مخزن ثابت، پایداری مقدار ممکن است مهمتر از سریعترین پاسخ باشد؛ در پرکن یا توزین متحرک، تأخیر اندازهگیری میتواند بر عملکرد کنترل اثر بگذارد.
فیلتر دینامیکی و میانگینگیری به کاهش نوسان داده کمک میکنند، اما معمولاً با تغییر رفتار پاسخ همراهاند. تنظیم فیلتر باید با نیاز ماشین انجام شود؛ افزایش فیلتر همیشه نتیجه بهتری ایجاد نمیکند.
زمان پاسخ انتخابشده ماژول نیز با زمان پاسخ کل ماشین یکسان نیست. تبادل داده با CPU، چرخه برنامه و واکنش عملگرها بر زمان نهایی کنترل اثر دارند.
کالیبراسیون و کاربرد DVP01LC-SL در توزین
برای تبدیل سیگنال لودسل به مقدار وزن، تنظیم صفر و کالیبراسیون با بار مرجع مناسب لازم است. وزن سازه و مخزن، شرایط نصب سنسورها و تغییرات مکانیکی باید در این ارزیابی لحاظ شوند.
در کاربردهایی مانند پرکردن مخزن یا اندازهگیری مواد، ماژول داده وزن را در اختیار سیستم کنترل قرار میدهد. تصمیمگیری برای قطع شیر، توقف موتور یا تغییر سرعت، به منطق برنامه و تجهیزات ماشین وابسته است.
لودسل و ماژول دقیق، نمیتوانند خطای ناشی از گیرکردن مکانیکی مخزن، نیروهای جانبی یا لرزش شدید را برطرف کنند. بررسی مسیر انتقال نیرو، بخشی از ارزیابی سیستم توزین است.
خرید ماژول لودسل دلتا DVP01LC-SL
برای انتخاب این محصول، مشخصات زیر را آماده کنید:
- کد کامل CPU و وضعیت باس توسعه سمت چپ.
- ظرفیت، حساسیت mV/V و مقاومت ورودی لودسل.
- چهار سیمه یا شش سیمه بودن سنسور.
- تعداد لودسلها و نحوه تجمیع آنها.
- توزین ثابت یا دینامیک و زمان پاسخ موردنیاز.
- دقت مورد انتظار و شرایط کالیبراسیون.
DVP01LC-SL و DVP201LC-SL هر دو تککانالهاند، اما مشخصات یکسانی ندارند. DVP201LC-SL دارای مبدل ۲۴ بیت و محدوده حساسیت گستردهتری است؛ این تفاوت به معنی جایگزینی بدون بررسی یا دقت تضمینشده بیشتر در هر پروژه نیست.
هنگام سفارش از پارسه اتوماسیون، کد دقیق DVP01LC-SL، اصالت دستگاه، اقلام همراه و شرایط گارانتی را بررسی کنید.
قیمت ماژول لودسل دلتا DVP01LC-SL
در مقایسه قیمت، پیشنهادهای مربوط به همین کد را بررسی کنید. قیمت ماژول را از هزینه لودسل، جعبه جمعکننده، کابل، تغییر برنامه و کالیبراسیون جدا کنید؛ این اقلام ممکن است هزینه مستقلی داشته باشند.
برای پروژه جایگزینی نیز بررسی کنید آیا حفظ سنسورها و برنامه موجود ممکن است یا به تغییرات نیاز دارید. قیمت و موجودی روز محصول را پیش از ثبت سفارش تأیید کنید.
| کد فنی | DVP01LC-SL |
|---|---|
| ورودی ها | 1 ورودی آنالوگ |
| خروجی ها | فاقد خروجی |
| پورت ها | 1 پورت RS485 |
| نحوه اتصال | از سمت چپ |
| ولتاژ تغذیه | 24VDC |
| نوع ماژول PLC | لودسل |
