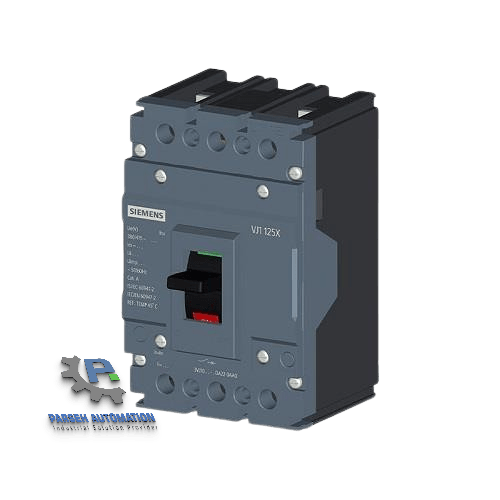

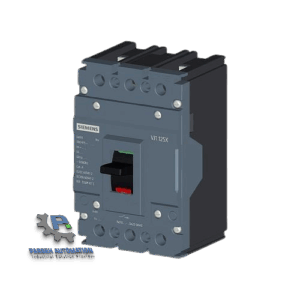

کلید اتوماتیک زیمنس 3VJ1225-5DB32-0AA0 یک MCCB سهپل در فریم ۲۵۰ سری 3VJ است. این مدل برای حفاظت فیدرهای فشار ضعیف در برابر اضافهبار و اتصال کوتاه به کار میرود. واحد حفاظتی ATFM آن امکان تنظیم آستانهٔ حرارتی را میدهد، اما آستانهٔ مغناطیسی کلید ثابت است.
این کد بالاترین جریان نامی معرفیشده برای فریم 3VJ12 را دارد. پیش از سفارش، مشخصات حفاظتی زیر را با نقشهٔ تابلو تطبیق دهید:
کد فنی:3VJ1225-5DB32-0AA0
جریان نامی (In): ۲۵۰ آمپر
تعداد پل: ۳ پل
سری و سایز فریم: 3VJ12، فریم ۲۵۰
واحد حفاظتی: حرارتی قابل تنظیم و مغناطیسی ثابت (ATFM)
بازهٔ تنظیم حفاظت حرارتی: ۲۰۰ تا ۲۵۰ آمپر
آستانهٔ مغناطیسی ثابت: ۲۵۰۰ آمپر
قدرت قطع نهایی (Icu): ۳۶ کیلوآمپر در ۴۱۵ ولت AC
قدرت قطع سرویس (Ics): ۲۷ کیلوآمپر در ۴۱۵ ولت AC، معادل ۷۵٪ Icu
اتصال استاندارد: ترمینال پیچی

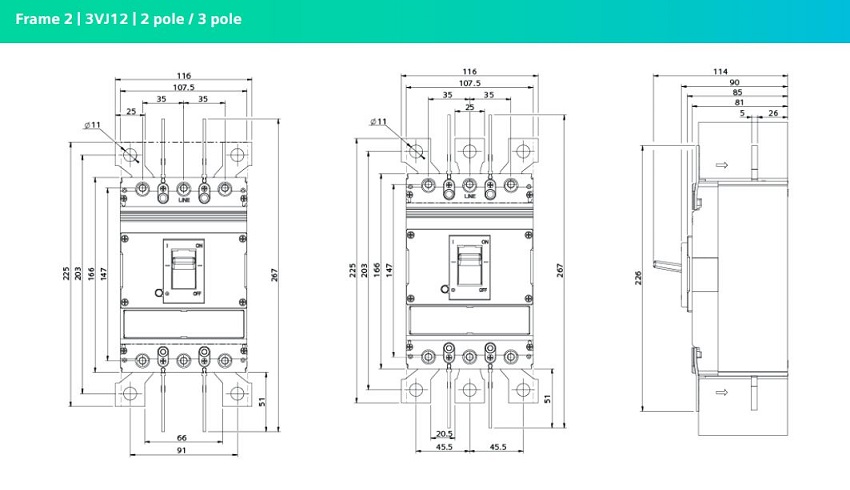

ابعاد کلید اتوماتیک 250 آمپر زیمنس سری 3VJ
بررسی شرایط کار کلید کمپکت 250 آمپر زیمنس
جریان نامی ۲۵۰ آمپر این خانواده در جدول کاتالوگ برای دمای محیط ۵۰ درجهٔ سانتیگراد بیان شده است. هنگام طراحی یا بازسازی تابلو، شرایط تهویه، مشخصات کابل یا شینه و دستورالعمل اتصال را بررسی کنید. تنظیم حرارتی نیز باید با ظرفیت مدار هماهنگ باشد؛ قرار دادن آن روی بالاترین مقدار، انتخاب پیشفرض برای هر فیدر نیست.
برای بررسی حفاظت اتصال کوتاه، جریان خطای احتمالی در محل نصب را با Icu این کد در ولتاژ شبکه مقایسه کنید. در خانوادهٔ کلید اتوماتیک زیمنس، مدلهای ۲۵۰ آمپر با کدهای متفاوت میتوانند قدرت قطع یا تعداد پل متفاوتی داشته باشند.
اگر در لیست تجهیزات تابلو کلید سهپل ۲۵۰ آمپر با واحد ATFM و Icu برابر ۳۶ کیلوآمپر مشخص شده، کد کامل آن را با 3VJ1225-5DB32-0AA0 تطبیق دهید. برای سفارش دقیق، نیاز به کنتاکت کمکی یا فرمان قطع و نیز شرایط اتصال کابل یا شینه را مشخص کنید. پارسه اتوماسیون این مدل را با گارانتی تعویض بیقید و شرط دو ساله عرضه میکند.
