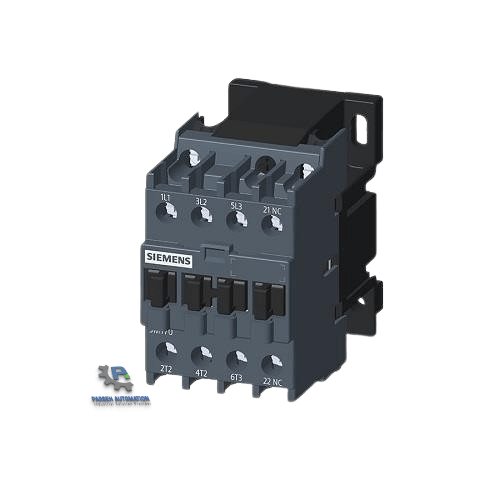

کنتاکتور 25 آمپر زیمنس مدل 3MT7025-2AA10-0AM0

کنتاکتور 25 آمپر زیمنس مدل 3MT7025-2AA10-0AM0 برای قطع‌و‌وصل موتور سه‌فاز ۱۱ کیلووات در ولتاژ ۴۰۰ ولت و رده کاری AC-3 مشخص شده است. این کنتاکتور سه‌پل از خانواده SINOVA 3MT7، در فریم سایز ۲ ساخته می‌شود و دارای بوبین ۲۲۰ ولت AC، فرکانس ۵۰ هرتز و یک کنتاکت کمکی باز 1NO است.

در انتخاب این مدل برای تابلو موتور، علاوه بر جریان ۲۵ آمپر، فضای نصب و ظرفیت مدار فرمان نیز اهمیت دارند؛ عرض بدنه آن ۵۶ میلی‌متر است و بوبین هنگام جذب، توان ظاهری بیشتری نسبت به حالت نگه‌داری نیاز دارد. پارسه اتوماسیون این محصول را با ۲ سال گارانتی تعویض بی‌قیدوشرط عرضه می‌کند.

مشخصات فنی کنتاکتور 25 آمپر زیمنس مدل 3MT7025-2AA10-0AM0

ظرفیت ۲۵ آمپر به شرایط AC-3 در ۴۰۰ ولت مربوط است. برای مثال، جریان مجاز همین مدل در AC-3 و ولتاژ ۶۹۰ ولت، ۱۳ آمپر است. همچنین مقدار ۴۰ آمپر AC-1 را نباید به‌عنوان ظرفیت قابل‌استفاده برای موتور در نظر گرفت.

کاربرد کنتاکتور 25 آمپر زیمنس در مدار موتور 11 کیلووات

کنتاکتور 25 آمپر زیمنس مدل 3MT7025-2AA10-0AM0 برای بررسی در مدار راه‌اندازی مستقیم موتور پمپ، فن و تجهیزات انتقال مواد با توان ۱۱ کیلووات در شبکه ۴۰۰ ولت مناسب است. انتخاب نهایی باید با جریان پلاک موتور، مدت راه‌اندازی و تعداد قطع‌و‌وصل‌ها تطبیق داده شود.

در یک موتور با راه‌اندازی عادی، کنتاکتور جریان راه‌اندازی را وصل می‌کند و پس از رسیدن موتور به شرایط کار، جریان بهره‌برداری را قطع می‌کند؛ این همان کاربرد متداول AC-3 است. اما اگر موتور پیش از رسیدن به دور عادی مرتب قطع شود یا برای حرکت‌های لحظه‌ای و تغییر جهت پیش از توقف به کار رود، ظرفیت AC-3 به‌تنهایی مبنای کافی برای انتخاب نیست.

اگر این کنتاکتور برای تابلو ستاره‌مثلث تهیه می‌شود، ظرفیت آن باید با محل قرارگیری در مدار خط، ستاره یا مثلث تطبیق داده شود. توان ۱۱ کیلووات جدول راه‌اندازی مستقیم را نمی‌توان بدون بررسی آرایش مدار، به هر سه موقعیت تعمیم داد.

بوبین و مدار فرمان مدل 3MT7025-2AA10-0AM0

پسوند M0 این کد سفارش، بوبین ۲۲۰ ولت AC با فرکانس ۵۰ هرتز را مشخص می‌کند. بنابراین هنگام جایگزینی، تطبیق عبارت «۲۵ آمپر» کافی نیست؛ ولتاژ، نوع تغذیه و فرکانس بوبین کنتاکتور قبلی نیز باید بررسی شوند.

طبق کاتالوگ، حداکثر توان ظاهری بوبین AC با فرکانس ۵۰ هرتز در این فریم، هنگام جذب ۱۰۰ ولت‌آمپر و در حالت نگه‌داری ۱۵ ولت‌آمپر است. این اختلاف هنگام انتخاب ترانس فرمان اهمیت دارد: اگر چند کنتاکتور هم‌زمان فرمان وصل دریافت کنند، ظرفیت لحظه‌ای موردنیاز باید در محاسبات مدار فرمان لحاظ شود.

برای فرمان‌دادن از PLC نیز نوع خروجی و ظرفیت کلیدزنی آن باید بررسی شود. خروجی ترانزیستوری ۲۴ ولت DC مستقیماً با بوبین این مدل سازگار نیست؛ انتخاب رله واسط باید متناسب با بار بوبین AC انجام شود.

کنتاکت کمکی داخلی این محصول 1NO است و در مدار خودنگهدار یا ارسال سیگنال وضعیت کاربرد دارد. اگر نقشه فرمان به کنتاکت NC برای اینترلاک الکتریکی نیاز دارد، باید بلوک کمکی سازگار جداگانه در نظر گرفته شود؛ این کد، کنتاکت NC داخلی ندارد.

نصب و اتصال کابل در کنتاکتور 25 آمپر زیمنس

فریم سایز ۲ این محصول، ابعاد واحد پایه ۵۶ × ۸۲٫۹ × ۹۵ میلی‌متر دارد. برای تعویض کنتاکتور داخل تابلو، فضای بدنه به‌تنهایی کافی نیست؛ محل ورود هادی‌ها، فضای خم کابل و ابعاد مجموعه پس از افزودن بی‌متال یا کنتاکت کمکی نیز باید بررسی شوند.

ترمینال‌های قدرت دارای پیچ M4 با گشتاور بستن ۱٫۸۵ نیوتن‌متر هستند. ظرفیت اتصال هادی در این ترمینال‌ها طبق کاتالوگ به شکل زیر است:

این مقادیر، ظرفیت اتصال ترمینال هستند؛ سطح مقطع کابل مدار باید جداگانه با توجه به جریان، روش نصب، دمای محیط و افت ولتاژ انتخاب شود. برای ترمینال‌های بوبین و کمکی این فریم نیز گشتاور درج‌شده در کاتالوگ ۱٫۸۵ نیوتن‌متر است.

کنتاکتور به‌تنهایی حفاظت موتور را تأمین نمی‌کند. محدوده و تنظیم بی‌متال باید با جریان نامی موتور و آرایش مدار هماهنگ باشد؛ انتخاب تجهیز حفاظت اتصال کوتاه نیز به هماهنگی مجموعه نیاز دارد. صرفاً برابرکردن آمپر تجهیزات با عدد ۲۵ آمپر، روش کافی برای طراحی این مجموعه نیست.

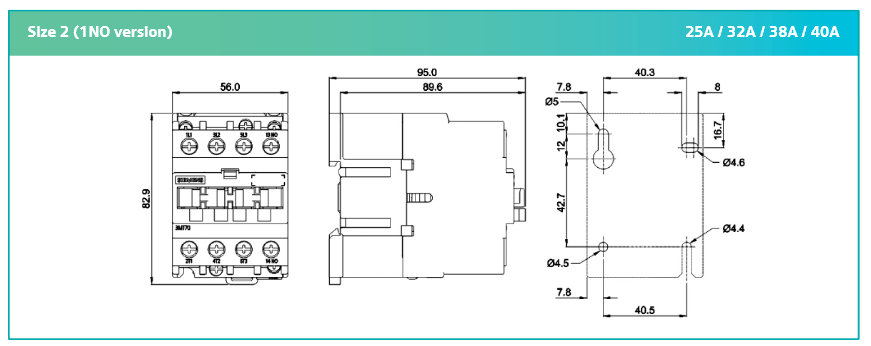

ابعاد کنتاکتور 25 آمپر زیمنس سری SINOVA

قیمت و خرید کنتاکتور 25 آمپر زیمنس مدل 3MT7025-2AA10-0AM0

برای استعلام قیمت، کد کامل 3MT7025-2AA10-0AM0 و تعداد موردنیاز را اعلام کنید. هنگام مقایسه پیشنهادهای فروش، مشخصات بوبین، آرایش کنتاکت کمکی و اقلام همراه را یکسان در نظر بگیرید؛ بی‌متال و بلوک کمکی اضافی باید در سفارش مشخص شوند.

کنتاکتور ۲۵ آمپر زیمنس این صفحه با ۲ سال گارانتی تعویض بی‌قیدوشرط شرکت پارسه اتوماسیون ارائه می‌شود.

برای بررسی جایگزینی در تابلو موجود، تصویر پلاک موتور و کنتاکتور قبلی را ارسال کنید. اگر به ظرفیت دیگری نیاز دارید، مشخصات مدل‌های موجود را در دسته کنتاکتور زیمنس مقایسه کنید.

مشاوره انتخاب: ۰۹۱۳۲۸۰۲۹۴۸

منبع مشخصات: کاتالوگ جامع محصولات SINOVA زیمنس، بخش کنتاکتورهای قدرت سه‌پل 3MT7؛ جداول مشخصات فنی فریم سایز ۲، اطلاعات انتخاب و سفارش و کد بوبین.
