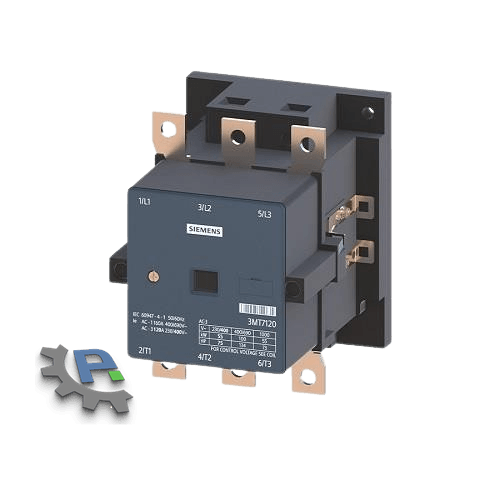

کنتاکتور 400 آمپر زیمنس مدل 3MT7400-8AA00-0AM0

کنتاکتور 400 آمپر زیمنس مدل 3MT7400-8AA00-0AM0، کنتاکتور قدرت سه‌پل از خانواده SINOVA 3MT7 است که در رده AC-3 و ولتاژ ۴۰۰ ولت برای موتور سه‌فاز ۲۰۰ کیلووات مشخص شده است. این مدل در فریم سایز ۸ ساخته می‌شود و بوبین ۲۲۰ ولت AC با فرکانس ۵۰ هرتز دارد.

در این ظرفیت، تطبیق جریان پلاک موتور تنها بخشی از تصمیم خرید است. منبع تغذیه مدار فرمان، فضای اتصال کابل یا شینه و تجهیزات حفاظتی مجموعه نیز باید بررسی شوند. مدل پایه کنتاکت کمکی داخلی ندارد؛ کنتاکت‌های موردنیاز مدار فرمان باید جداگانه در سفارش مشخص شوند.

مشخصات فنی کنتاکتور 400 آمپر زیمنس مدل 3MT7400-8AA00-0AM0

• برند: زیمنس — Siemens
• خانواده محصول: SINOVA 3MT7
• کد سفارش کامل: 3MT7400-8AA00-0AM0
• تعداد پل قدرت: سه‌پل
• سایز بدنه: Size 8
• جریان AC-3 در ۴۰۰ ولت: ۴۰۰ آمپر؛ مقدار جدول انتخاب در دمای محیط ۵۵ درجه سانتی‌گراد
• توان موتور در ۴۰۰ ولت و ۵۰ هرتز، رده AC-3: ۲۰۰ کیلووات
• جریان AC-3 در ۶۹۰ ولت: ۴۰۰ آمپر
• جریان AC-1 در ۴۰۰ ولت و دمای ۴۰ درجه سانتی‌گراد: ۴۰۰ آمپر
• بوبین: ۲۲۰ ولت AC، فرکانس ۵۰ هرتز
• کنتاکت کمکی داخلی: ندارد
• ابعاد واحد پایه: عرض ۱۶۰، ارتفاع ۲۰۴ و عمق ۲۲۲ میلی‌متر
• ولتاژ عایقی مدار قدرت Ui: ۱۰۰۰ ولت
• ولتاژ تحمل ضربه مدار قدرت Uimp: ۸ کیلوولت
• دمای مجاز کار: منفی ۵ تا مثبت ۵۵ درجه سانتی‌گراد
• درجه حفاظت تجهیز: IP00
• عمر مکانیکی واحد پایه: ۳ میلیون سیکل عملکرد

عدد ۴۰۰ آمپر در این مدل هم برای AC-1 در شرایط درج‌شده و هم برای AC-3 در ۴۰۰ ولت آمده است، اما این رده‌ها شرایط بار متفاوتی دارند. برای انتخاب موتور، جریان پلاک و مشخصات AC-3 را مبنا قرار دهید.

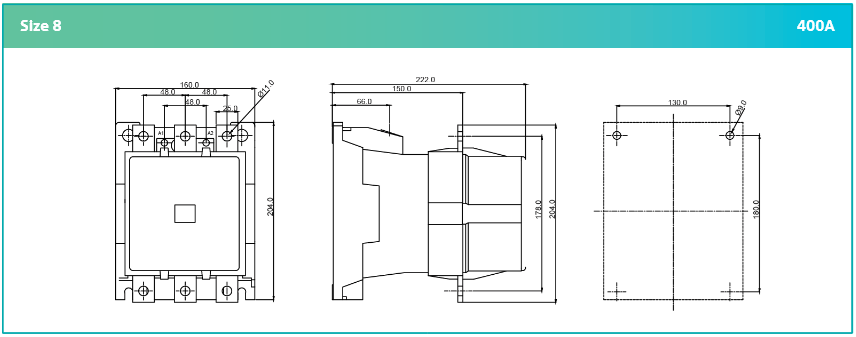

ابعاد کنتاکتور 400 آمپر زیمنس مدل 3MT7400-8AA00-0AM0

انتخاب کنتاکتور 400 آمپر زیمنس برای موتور 200 کیلووات

ظرفیت ۲۰۰ کیلووات کاتالوگ مربوط به موتور سه‌فاز در ۴۰۰ ولت، ۵۰ هرتز و AC-3 است. برای تأیید انتخاب، جریان نامی موتور را از روی پلاک بررسی کنید و روش راه‌اندازی را مشخص کنید. موتور با زمان شتاب‌گیری طولانی یا تعداد استارت زیاد، به بررسی شرایط کاری فراتر از تطبیق توان نیاز دارد.

اگر راه‌اندازی به‌صورت ستاره‌مثلث انجام می‌شود، هنگام استعلام مشخص کنید کنتاکتور برای کدام موقعیت مدار تهیه می‌شود. همچنین اگر تجهیز برای حرکت‌های لحظه‌ای یا معکوس‌کردن جهت پیش از توقف کار می‌کند، ظرفیت AC-3 به‌تنهایی مبنای انتخاب نیست.

کنتاکتور وظیفه قطع‌و‌وصل مدار را دارد؛ انتخاب رله اضافه‌بار و حفاظت اتصال کوتاه باید متناسب با موتور و هماهنگی کل مجموعه انجام شود. جریان ۴۰۰ آمپر کنتاکتور، مقدار تنظیم رله اضافه‌بار را تعیین نمی‌کند.

ظرفیت منبع فرمان برای بوبین 3MT7400-8AA00-0AM0

پسوند M0 این کد سفارش، بوبین ۲۲۰ ولت AC با فرکانس ۵۰ هرتز را مشخص می‌کند. طبق کاتالوگ، حداکثر توان ظاهری بوبین هنگام جذب ۲۴۵۰ ولت‌آمپر و پس از بسته‌شدن کنتاکتور، در حالت نگه‌داری ۱۱۵ ولت‌آمپر است.

این اختلاف هنگام خرید برای تابلوی موجود اهمیت دارد. اگر ترانس فرمان یا رله واسط بر اساس کنتاکتور کوچک‌تری انتخاب شده است، ظرفیت آن باید برای لحظه وصل این مدل بررسی شود؛ محاسبه تنها بر اساس ۱۱۵ ولت‌آمپر حالت نگه‌داری کافی نیست. در تابلویی که چند کنتاکتور هم‌زمان وصل می‌شوند، زمان‌بندی فرمان‌ها نیز بر بار لحظه‌ای منبع فرمان اثر دارد.

مدار فرمان ۲۴ ولت DC مستقیماً با بوبین این کد سفارش سازگار نیست. ولتاژ و نوع تغذیه فرمان را پیش از خرید از روی نقشه یا پلاک تجهیز قبلی تأیید کنید.

بررسی فریم سایز ۸ و اقلام جانبی

واحد پایه مدل ۴۰۰ آمپر ۱۶۰ × ۲۰۴ × ۲۲۲ میلی‌متر اندازه دارد. نسبت به مدل ۳۰۰ آمپر سایز ۷، عمق بیشتری برای آن در نظر بگیرید. در تابلوی موجود، فضای ورود کابل یا شینه، دسترسی به ترمینال‌ها و فضای تجهیزات جانبی را نیز بررسی کنید؛ ابعاد اعلام‌شده فقط مربوط به واحد پایه است.

کنتاکتور کنتاکت کمکی NO یا NC داخلی ندارد. برای خودنگهداری، اعلام وضعیت به PLC یا اینترلاک الکتریکی، آرایش کنتاکت‌های لازم را از روی نقشه فرمان تعیین کنید و بلوک کمکی سازگار را در فهرست خرید بیاورید.

درجه حفاظت تجهیز IP00 است. حفاظت در برابر تماس با قسمت‌های برق‌دار و شرایط محیطی باید با محفظه و طراحی تابلو تأمین شود. اگر این مدل جایگزین تجهیز دیگری می‌شود، سازگاری متعلقات قبلی را بر اساس کد آن‌ها بررسی کنید.

قیمت و خرید کنتاکتور 400 آمپر زیمنس مدل 3MT7400-8AA00-0AM0

برای استعلام این ظرفیت، علاوه بر کد 3MT7400-8AA00-0AM0، تصویر پلاک موتور یا کنتاکتور قبلی را ارائه دهید و مشخص کنید درخواست شما مربوط به قطعه یدکی است یا مجموعه موردنیاز تابلوی جدید. همچنین ولتاژ فرمان، تعداد کنتاکت‌های کمکی موردنیاز و تعداد کنتاکتور را اعلام کنید تا اقلام پیشنهاد فروش روشن باشند.

پیش از ثبت سفارش، قیمت و موجودی را همراه با فهرست دقیق اقلام تحویلی و زمان تحویل تأیید کنید؛ به‌ویژه مشخص باشد بلوک کمکی یا تجهیزات حفاظتی در پیشنهاد لحاظ شده‌اند یا فقط کنتاکتور پایه قیمت‌گذاری شده است.

پارسه اتوماسیون کنتاکتور ۴۰۰ آمپر زیمنس این صفحه را با ۲ سال گارانتی تعویض بی‌قیدوشرط ارائه می‌کند.

برای مقایسه این مدل با ظرفیت‌های دیگر، به صفحه کنتاکتور زیمنس مراجعه کنید.

بررسی مشخصات سفارش: ۰۹۱۳۲۸۰۲۹۴۸

منبع مشخصات: کاتالوگ جامع محصولات SINOVA زیمنس، بخش کنتاکتورهای قدرت 3MT7؛ جداول فنی فریم سایز ۸، انتخاب و سفارش و کد بوبین.
