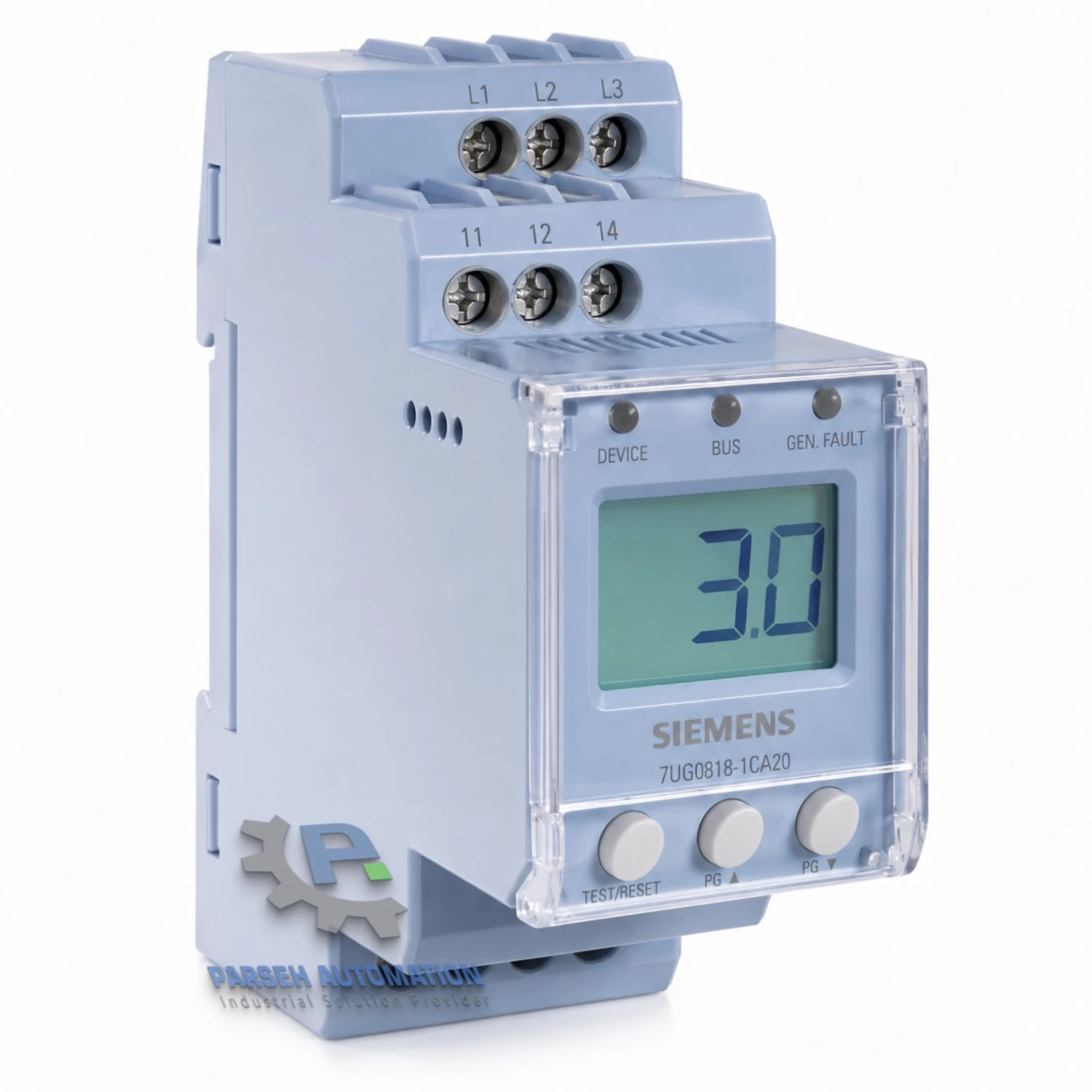

کنترل فاز سه چراغ دارای LED زیمنس مدل 7UG0818-1CA20

کنترل فاز سه چراغ دارای LED زیمنس مدل 7UG0818-1CA20 یک رله دیجیتال پایش خط از خانواده SINOVA 7UG0 است. این مدل برای بررسی وضعیت شبکه سه‌فاز سه‌سیمه یا چهارسیمه به کار می‌رود و علاوه بر قطع فاز، جابه‌جایی توالی فاز و عدم تعادل ولتاژ، امکان پایش افت و افزایش ولتاژ و کاهش و افزایش فرکانس را فراهم می‌کند.

تفاوت کاربردی این کد با کنترل فاز ساده، امکان تعیین حدود عملکرد، مشاهده پارامترها و نوع خطا روی نمایشگر LCD و استفاده از دو کنتاکت خروجی تبدیلی است. اگر در تابلو فقط تشخیص قطع یا جابه‌جایی فاز کافی نیست و شرایط ولتاژ یا فرکانس شبکه هم باید در منطق فرمان لحاظ شود، مشخصات این مدل را با نیاز پروژه تطبیق دهید.

مشخصات فنی کنترل فاز سه چراغ دارای LED زیمنس مدل 7UG0818-1CA20

• نوع تجهیز: رله دیجیتال پایش خط سه‌فاز (Digital Line Monitoring Relay)
• شبکه قابل انتخاب: سه‌فاز سه‌سیمه (3Ø-3W) یا سه‌فاز چهارسیمه (3Ø-4W)
• محدوده ولتاژ کاری بین فازها: ۲۸۰ تا ۵۰۰ ولت AC (L-L)
• محدوده ولتاژ کاری فاز به نول: ۱۶۰ تا ۳۰۰ ولت AC (L-N) در کاربرد چهارسیمه
• پایش فازها: قطع فاز، جابه‌جایی ترتیب فاز و عدم تعادل ولتاژ
• پایش ولتاژ: افت و افزایش ولتاژ با حدود قابل تنظیم
• پایش فرکانس: کاهش و افزایش فرکانس؛ محدوده تنظیم درج‌شده در کاتالوگ ۴۵ تا ۶۵ هرتز
• نمایش: LCD برای پارامترها و نوع خطا، همراه با سه نشانگر LED برای روشن بودن دستگاه و وضعیت رله‌های خروجی
• خروجی: دو کنتاکت تبدیلی (2×1CO)
• بازنشانی: قابل انتخاب بین حالت خودکار و دستی
• تأخیر راه‌اندازی: قابل تنظیم از ۲ تا ۹۹٫۹ ثانیه
• تأخیر عملکرد هنگام خطا: قابل تنظیم از ۰ تا ۹۹٫۹ ثانیه
• تغذیه کنترلی: داخلی و خودتغذیه؛ بدون منبع تغذیه کمکی جداگانه
• عرض بدنه: ۳۵ میلی‌متر
• درجه حفاظت دستگاه: IP20
• دمای مجاز محیط هنگام کار: ۰ تا ۵۰ درجه سانتی‌گراد

دو خروجی تبدیلی رله برای مدار فرمان و اعلام وضعیت در نظر گرفته می‌شوند، نه قطع مستقیم مدار قدرت موتور. ظرفیت کنتاکت‌ها نیز باید با بار متصل به آن‌ها بررسی شود؛ مقدار درج‌شده در کاتالوگ برای رده AC-15 برابر ۳ آمپر در ۲۵۰ ولت AC است.

نقش تنظیمات کنترل فاز 7UG0818 در انتخاب محصول

در این مدل می‌توان شرایط عملکرد را متناسب با شبکه تعریف کرد. برای نمونه، تأخیر عملکرد کمک می‌کند واکنش رله به خطاهای گذرای کوتاه، مطابق نیاز مدار تنظیم شود. تأخیر راه‌اندازی و زمان بازیابی نیز در مدارهایی که پس از برگشت برق نباید بلافاصله اجازه وصل بدهند، از پارامترهای مهم انتخاب هستند.

زمان پاسخ داخلی کمتر از ۲۵۰ میلی‌ثانیه که در کاتالوگ آمده، با زمان نهایی قطع مدار یکی نیست؛ تأخیرهای تنظیم‌شده روی رله و عملکرد کنتاکتور نیز بر زمان واکنش مجموعه اثر دارند. بنابراین اگر پروژه حد زمانی مشخصی برای قطع یا وصل مجدد دارد، تنظیم رله و منطق مدار فرمان را با هم بررسی کنید.

کنترل فاز زیمنس 7UG0818 برای چه تابلویی مناسب است؟

این کد برای تابلوهایی قابل بررسی است که علاوه بر وضعیت فازها، محدوده مجاز ولتاژ یا فرکانس در تصمیم راه‌اندازی و ادامه کار اهمیت دارد؛ مانند مدار فرمان موتور، پمپ، فن یا کمپرسوری که باید در شرایط تعریف‌شده شبکه کار کند. قابلیت انتخاب شبکه سه‌سیمه یا چهارسیمه نیز هنگام جایگزینی رله در تابلو موجود اهمیت دارد.

پیش از خرید، مشخص کنید شبکه شما سه‌سیمه است یا چهارسیمه، ولتاژ نامی آن چقدر است، کدام خطاها باید خروجی رله را تغییر دهند و آیا بازنشانی خودکار پس از رفع خطا در مدار شما مجاز است یا خیر. برای مقایسه عملکرد این کد با مدل پایه، مشخصات محصولات دسته کنترل فاز زیمنس را بر اساس همین معیارها بررسی کنید.

نکته مهم درباره نول: امکان استفاده از 7UG0818-1CA20 در شبکه چهارسیمه، به معنی برخورداری آن از حفاظت اختصاصی قطع نول نیست. در جدول عملکرد کاتالوگ، این قابلیت برای این کد درج نشده است. اگر تشخیص قطع نول الزام پروژه است، کد سفارش را بر اساس همان عملکرد انتخاب کنید.

قیمت و خرید کنترل فاز سه چراغ دارای LED زیمنس مدل 7UG0818-1CA20

پیش از سفارش، کد کامل 7UG0818-1CA20 را با پلاک محصول یا فهرست تجهیزات پروژه تطبیق دهید. در خرید جایگزین، تصویر رله قبلی، نوع شبکه، ولتاژ بین فازها، تعداد خروجی موردنیاز و تنظیمات حفاظتی فعلی، اطلاعات مفیدتری از عبارت کلی «کنترل فاز سه چراغ» هستند. قیمت و وضعیت موجودی در همین صفحه نمایش داده می‌شود.

پارسه اتوماسیون این محصول را با ۲ سال گارانتی تعویض بی‌قیدوشرط ارائه می‌کند. ارائه‌دهنده گارانتی، شرکت پارسه اتوماسیون است. برای تأیید کد فنی و مشخصات موردنیاز پیش از خرید با ۰۹۱۳۲۸۰۲۹۴۸ تماس بگیرید.
