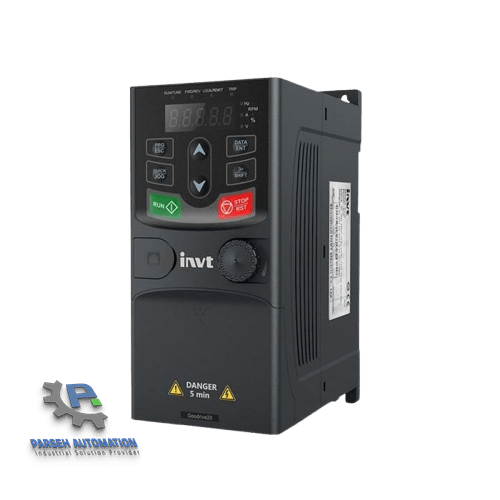

اینورتر تک فاز 2.2KW سری GD20 اینوت مدل GD20-2R2G-S2

  • توان نامی: 2.2 کیلووات (معادل 3HP)
  • ولتاژ ورودی: تک فاز 220 ولت
  • ولتاژ خروجی: سه فاز 0 تا 220 ولت
  • جریان خروجی: حداکثر 10 آمپر

45,080,000 تومان

معرفی اینورتر تک فاز 2.2KW سری GD20 اینوت مدل GD20-2R2G-S2

اینورتر GD20-2R2G-S2 امکان کنترل موتور آسنکرون سه‌فاز را با تغذیه تک‌فاز فراهم می‌کند. توان نامی این مدل ۲٫۲ کیلووات، معادل حدود ۳ اسب بخار و جریان خروجی آن ۱۰ آمپر است. این مشخصات، همراه کنترل برداری و ارتباط Modbus، برای کاربردهایی مانند نوار نقاله کوچک، میکسر، پمپ، فن و ماشین‌آلات کارگاهی قابل استفاده‌اند.

خروجی دستگاه سه‌فاز کلاس ۲۲۰ ولت است؛ بنابراین موتور باید امکان کار در این ولتاژ را داشته باشد. اینورتر تک فاز 2.2KW سری GD20 اینوت، خروجی سه‌فاز ۳۸۰ ولت تولید نمی‌کند و برای کنترل موتور تک‌فاز خازنی طراحی نشده است.


جریان ورودی 24 آمپر چه اهمیتی در انتخاب اینورتر GD20-2R2G-S2 دارد؟

جریان ورودی نامی ۲۴ آمپر با جریان خروجی ۱۰ آمپر تفاوت دارد. عدد اول به سمت تغذیه تک‌فاز مربوط می‌شود و عدد دوم، مبنای تطبیق درایو با جریان موتور است. ظرفیت انشعاب و تجهیزات مدار تغذیه باید با نیاز سمت ورودی متناسب باشند؛ جریان موتور به‌تنهایی مصرف سمت شبکه را مشخص نمی‌کند.

ورودی دستگاه تک‌فاز ۲۲۰ تا ۲۴۰ ولت با تلرانس ۱۵٪− در حد پایین و ۱۰٪+ در حد بالا است. فرکانس تغذیه ۵۰ یا ۶۰ هرتز و محدوده مجاز آن ۴۷ تا ۶۳ هرتز است.

برای انتخاب ظرفیت، جریان پلاک موتور در ولتاژ و اتصال مناسب خروجی دستگاه را مبنا قرار دهید. در مقایسه انواع اینورتر اینوت GD20، توان یکسان به معنی جریان و ظرفیت کاری یکسان نیست.


کنترل موتور 3 اسب بخار با درایو GD20-2R2G-S2

حالت‌های SVC0 و SVC1 کنترل برداری را بدون نصب انکودر فراهم می‌کنند. دقت کنترل سرعت در SVC برابر ±۰٫۲٪ و گشتاور راه‌اندازی ۱۵۰٪ گشتاور نامی در فرکانس ۰٫۵ هرتز است. این روش برای بارهای نیازمند گشتاور مناسب در سرعت پایین کاربرد دارد و عملکرد آن به شناسایی صحیح پارامترهای موتور وابسته است.

حالت SVPWM نیز برای کاربردهایی مانند فن و پمپ با نیاز کمتر به دقت کنترل سرعت در دسترس است. ظرفیت اضافه‌بار دستگاه ۱۵۰٪ جریان نامی برای ۶۰ ثانیه، ۱۸۰٪ برای ۱۰ ثانیه و ۲۰۰٪ برای یک ثانیه است؛ این قابلیت برای افزایش موقت جریان کاربرد دارد و ظرفیت کار دائم را افزایش نمی‌دهد.

ولتاژ خروجی سه‌فاز از صفر تا سطح ولتاژ ورودی و فرکانس خروجی از صفر تا ۴۰۰ هرتز تنظیم می‌شود. محدوده سرعت مجاز موتور و ماشین متصل، فرکانس قابل استفاده را تعیین می‌کند.


امکانات ارتباطی و کنترل فشار یا سرعت اینورتر تک فاز 2.2KW سری GD20 اینوت

اینورتر تک فاز 2.2KW سری GD20 اینوت از رابط RS485 و پروتکل‌های Modbus RTU و ASCII پشتیبانی می‌کند. فرمان حرکت، مرجع سرعت و اطلاعات عملکرد و خطاها از این مسیر با PLC و HMI سازگار قابل تبادل هستند.

چهار ورودی دیجیتال معمولی تا یک کیلوهرتز و یک ورودی پرسرعت HDI تا ۵۰ کیلوهرتز برای دریافت فرمان و پالس وجود دارد. ورودی آنالوگ AI2 سیگنال ۰ تا ۱۰ ولت یا ۰ تا ۲۰ میلی‌آمپر و AI3 سیگنال ۱۰− تا ۱۰+ ولت را می‌پذیرد.

دو خروجی آنالوگ قابل تنظیم برای ۰ تا ۱۰ ولت یا ۰ تا ۲۰ میلی‌آمپر، یک خروجی ترانزیستوری و دو رله قابل برنامه‌ریزی نیز برای مانیتورینگ و ارسال وضعیت استفاده می‌شوند. PID داخلی با دریافت بازخورد سنسور سازگار، کنترل حلقه‌بسته کمیت‌هایی مانند فشار را فراهم می‌کند.


ابعاد، وزن و تجهیزات ترمز اینورتر GD20-2R2G-S2

ابعاد نصب دیواری GD20-2R2G-S2 برابر ۸۰ میلی‌متر عرض، ۱۸۵ میلی‌متر ارتفاع و ۱۴۰٫۵ میلی‌متر عمق و وزن دستگاه ۱٫۲ کیلوگرم است. فضای گردش هوا، مسیر کابل‌ها و محل تجهیزات جانبی باید علاوه بر ابعاد بدنه در انتخاب تابلو لحاظ شوند.

واحد ترمز داخلی در دستگاه وجود دارد. برای ترمز مقاومتی معمول، مقاومت خارجی متناسب با انرژی و دفعات توقف انتخاب می‌شود و واحد ترمز خارجی جداگانه لازم نیست. مقاومت داخل دستگاه قرار ندارد و راکتور DC داخلی نیز جزو تجهیزات استاندارد این مدل نیست.

برای فاصله بیش از ۵۰ متر بین درایو و موتور، راکتور خروجی لازم است؛ این تجهیز با مقاومت ترمزی متفاوت است و برای کاهش آثار کابل بلند بر درایو و عایق موتور استفاده می‌شود.

ابعاد درایو اینوت GD20




 شرایط محیطی و قیمت اینورتر تک فاز 2.2KW سری GD20 اینوت مدل GD20-2R2G-S2

خنک‌کاری با فن انجام می‌شود و درجه حفاظت IP20 برای نصب مستقیم در معرض پاشش آب مناسب نیست. محدوده دمای کار ۱۰− تا ۵۰ درجه سانتی‌گراد است؛ بالاتر از ۴۰ درجه، به‌ازای هر درجه افزایش دما، ظرفیت ۱٪ کاهش می‌یابد.

بالاتر از ارتفاع ۱۰۰۰ متر نیز به‌ازای هر ۱۰۰ متر افزایش ارتفاع، ۱٪ کاهش ظرفیت اعمال می‌شود. افزایش فرکانس حامل نسبت به مقدار کارخانه هم می‌تواند جریان قابل استفاده را کاهش دهد؛ بنابراین موتور با جریان نزدیک به ۱۰ آمپر، در محیط گرم به حاشیه ظرفیت بیشتری نیاز دارد.

برای مقایسه قیمت GD20-2R2G-S2، کد کامل و هزینه متعلقات موردنیاز را مشخص کنید. جریان و ولتاژ پلاک موتور، ظرفیت برق تک‌فاز محل، نوع بار، زمان توقف و طول کابل، اطلاعات اصلی برای انتخاب دستگاه و اقلام همراه سفارش هستند.

   دانلود فایل راهنمای اینورتر  INVT GD20

   PDF   📥 یوزر منوال مرتبط با درایو INVT GD20

شرکت سازنده

کد فنی

GD20-2R2G-S2

توان درایو

2.2KW

جریان ورودی درایو

24A

جریان خروجی درایو

10A

فرکانس ورودی

50 یا 60 هرتز

فرکانس خروجی

ولتاژ ورودی درایو

تک فاز 220 تا 240 ولت

ولتاژ خروجی درایو

سه فاز 0 تا 220 ولت

تحمل اضافه بار

150٪ جریان نامی * 60 ثانیه, 180٪ جریان نامی * 10 ثانیه, 200٪ جریان نامی * 1 ثانیه

ابعاد درایو

عرض ۸۰ × ارتفاع ۱۸۵ × عمق ۱۴۰٫۵ میلی‌متر

پورت ارتباطی

RS485

پروتکل ارتباطی

ASCII, Modbus RTU

نوع موتور

آسنکرون سه‌فاز

درجه حفاظت

IP20

روش کنترل

SVPWM, برداری بدون انکودر (SVC)
