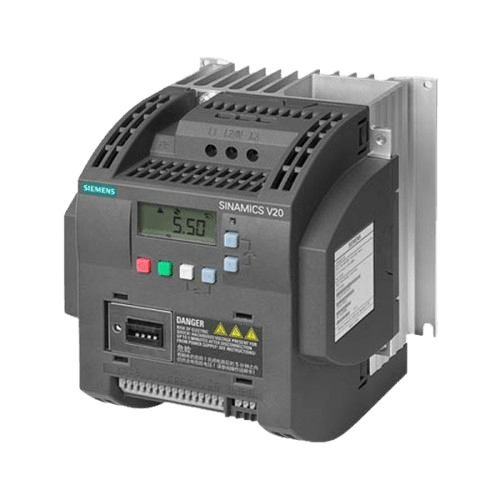

اینورتر تک‌فاز 1.5KW زیمنس سری V20 مدل 6SL3210-5BB21-5UV1

اینورتر تک‌فاز 1.5KW زیمنس سری V20 مدل 6SL3210-5BB21-5UV1، برای کنترل دور موتور آسنکرون سه‌فاز با استفاده از برق تک‌فاز عرضه می‌شود. توان نامی این مدل ۱٫۵ کیلووات، معادل رده ۲ اسب‌بخار و جریان نامی خروجی آن ۷٫۸ آمپر است.

این محصول برای دستگاه‌هایی قابل‌بررسی است که برق سه‌فاز در محل ندارند، اما موتور آن‌ها قابلیت کار با خروجی سه‌فاز ۲۳۰ ولت را دارد. هنگام خرید، جریان موتور در همین ولتاژ اهمیت دارد؛ جریان درج‌شده برای اتصال ۴۰۰ ولت، مبنای انتخاب این درایو نیست.

مشخصات فنی اینورتر تک‌فاز 1.5KW زیمنس سری V20 مدل 6SL3210-5BB21-5UV1

• کد سفارش: 6SL3210-5BB21-5UV1
• نوع موتور قابل‌کنترل: موتور آسنکرون سه‌فاز.
• برق ورودی: تک‌فاز، ۲۰۰ تا ۲۴۰ ولت AC؛ فرکانس ۴۷ تا ۶۳ هرتز.
• ولتاژ خروجی: سه‌فاز، متغیر از صفر تا ولتاژ تغذیه ورودی؛ حداکثر ۲۴۰ ولت AC.
• توان نامی درایو: ۱٫۵ کیلووات، معادل رده ۲ اسب‌بخار.
• جریان نامی خروجی: در ولتاژ ۲۳۰ ولت، ۷٫۸ آمپر؛ در ولتاژ ۲۴۰ ولت، ۷٫۸ آمپر.
• شرط ظرفیت نامی خروجی: جریان و رده اسب‌بخار اعلام‌شده برای محدوده ولتاژ ۲۲۰ تا ۲۴۰ ولت معتبرند.
• تحمل اضافه‌بار در حالت HO: ۱۵۰٪ جریان نامی برای ۶۰ ثانیه، با رعایت چرخه اضافه‌بار مجاز.
• فرکانس خروجی: صفر تا ۵۵۰ هرتز؛ محدوده کاری باید با مشخصات موتور و ماشین سازگار باشد.
• روش کنترل: V/f خطی، درجه‌دو، چندنقطه‌ای و V/f با کنترل جریان شار یا FCC.
• ورودی‌های کنترلی: ۴ ورودی دیجیتال و ۲ ورودی آنالوگ.
• خروجی‌های کنترلی: یک خروجی آنالوگ، یک خروجی دیجیتال ترانزیستوری و یک خروجی رله‌ای.
• ارتباط صنعتی: RS485 با پروتکل‌های USS و Modbus RTU.
• کنترل فرایند: PID داخلی.
• پنل عملیاتی: BOP داخلی.
• چاپر ترمز داخلی: ندارد.
• فیلتر EMC داخلی: ندارد؛ نسخه Unfiltered.
• درجه حفاظت: IP20.
• فریم‌سایز: FSAC.
• خنک‌کاری: فن‌دار.

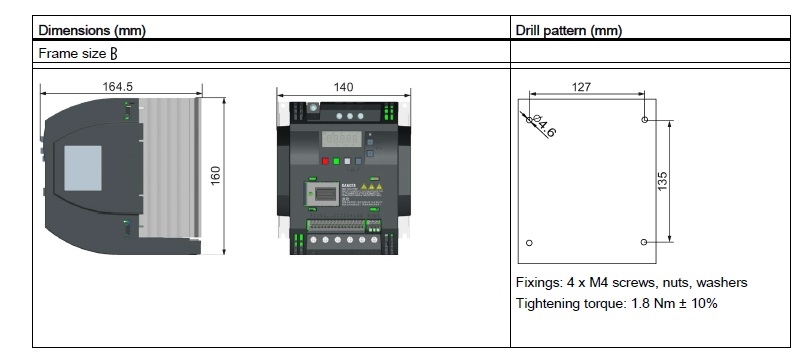

• ابعاد بدنه، عرض × ارتفاع × عمق: ۹۱ × ۱۶۰٫۹ × ۱۴۷ میلی‌متر.

انتخاب اینورتر تک‌فاز زیمنس برای موتور 2 اسب‌بخار

برای موتور دارای پلاک ۲۳۰/۴۰۰ ولت Δ/Y، استفاده در خروجی ۲۳۰ ولت این درایو معمولاً با اتصال مثلث انجام می‌شود. جریان پلاک در اتصال مثلث باید با ظرفیت ۷٫۸ آمپر و شرایط بهره‌برداری درایو تطبیق داشته باشد.

موتور دارای پلاک ۴۰۰/۶۹۰ ولت Δ/Y برای کار نامی در ۵۰ هرتز با خروجی ۲۳۰ ولت این مدل سازگار نیست. همچنین عبارت «تک‌فاز» به برق ورودی اشاره دارد؛ این محصول برای کنترل مستقیم موتور تک‌فاز خازنی یا تأمین خروجی معمول سه‌فاز ۴۰۰ ولت از برق ۲۳۰ ولت انتخاب نمی‌شود.

اگر دستگاه زیر بار راه‌اندازی می‌شود، علاوه بر جریان نامی، گشتاور شروع حرکت و زمان شتاب‌گیری را بررسی کنید. برای مقایسه ظرفیت‌های دیگر، مشخصات اینورتر زیمنس را بر اساس برق موجود، پلاک موتور و نیاز ماشین بررسی کنید.

کاربرد درایو زیمنس 1.5 کیلووات در ماشین‌آلات

در نوار نقاله یا مکانیزم دارای موتورگیربکس، این درایو امکان تنظیم سرعت و زمان شتاب‌گیری را فراهم می‌کند. انتخاب محدوده دور باید با گشتاور بار، محدودیت گیربکس و خنک‌کاری موتور هماهنگ باشد؛ کار طولانی در دور پایین ممکن است به بررسی تهویه مستقل موتور نیاز داشته باشد.

در پمپ و فن مجهز به سنسور، PID داخلی برای تنظیم سرعت بر اساس مقدار اندازه‌گیری‌شده قابل‌استفاده است. فرمان سرعت می‌تواند از ورودی آنالوگ یا ارتباط سریال دریافت شود و خروجی‌های درایو نیز برای انتقال وضعیت تعریف شوند.

ارتباط داخلی این مدل Modbus RTU و USS است. اگر سیستم به PROFINET یا کنترل دقیق موقعیت نیاز دارد، انتخاب باید بر اساس امکانات خانواده مناسب انجام شود.

ظرفیت اضافه‌بار و توقف اینورتر تک‌فاز 1.5 کیلووات

در حالت HO، جریان اضافه‌بار ۱۱٫۷ آمپر برای ۶۰ ثانیه قابل‌تأمین است. در چرخه اضافه‌بار حداکثری، پس از آن باید جریان برای ۲۴۰ ثانیه به ۹۴٫۵٪ جریان نامی کاهش یابد. این ظرفیت کوتاه‌مدت، جایگزین جریان کافی برای کار پیوسته نیست.

برای ماشین‌هایی با توقف سریع یا انرژی برگشتی قابل‌توجه، تجهیزات ترمز باید جداگانه بررسی شوند. این کد چاپر ترمز داخلی ندارد؛ ترمز مقاومتی به ماژول ترمز خارجی و مقاومت سازگار نیاز دارد.

دمای بالاتر از ۴۰ درجه سانتی‌گراد، ارتفاع بیش از ۱۰۰۰ متر و افزایش فرکانس سوئیچینگ می‌توانند ظرفیت جریان قابل‌استفاده را کاهش دهند. فضای تهویه تابلو نیز باید همراه ابعاد فریم FSAC در نظر گرفته شود.

قیمت و خرید اینورتر تک‌فاز 1.5KW زیمنس سری V20 مدل 6SL3210-5BB21-5UV1

برای استعلام قیمت، کد 6SL3210-5BB21-5UV1 را همراه تصویر پلاک موتور و شرح کاربرد اعلام کنید. تناسب جریان موتور در اتصال ۲۳۰ ولت، شرایط راه‌اندازی و زمان توقف موردنیاز باید پیش از سفارش مشخص شوند.

این مدل فاقد فیلتر EMC داخلی است؛ در پروژه‌هایی با الزام مشخص سازگاری الکترومغناطیسی، نیاز به فیلتر خارجی نیز باید در برآورد خرید لحاظ شود.

پارسه اتوماسیون این محصول را با ۲ سال گارانتی تعویض بی‌قیدوشرط عرضه می‌کند. برای دریافت قیمت روز و بررسی انتخاب، با ۰۹۱۳۲۸۰۲۹۴۸ تماس بگیرید.
