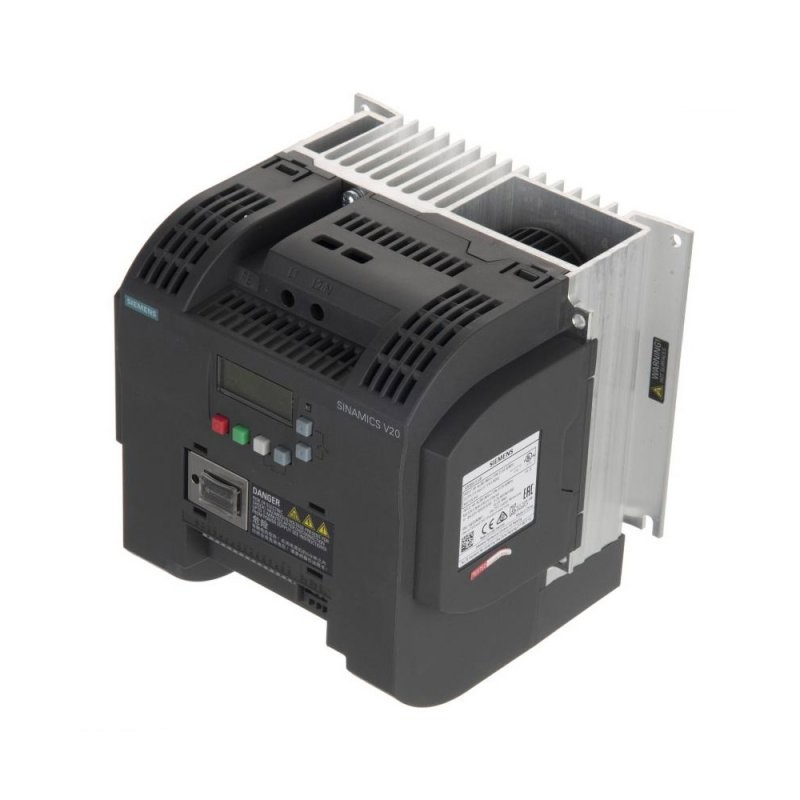

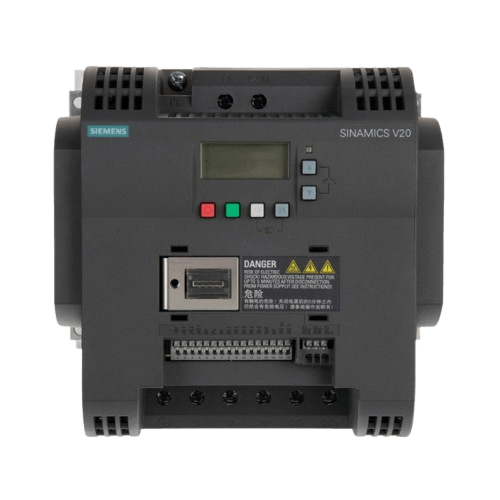

اینورتر تک‌فاز 2.2KW زیمنس سری V20 مدل 6SL3210-5BB22-2UV1

  • توان نامی: 2.2 کیلووات
  • ولتاژ ورودی: 200–240 ولت تک‌فاز
  • ولتاژ خروجی: سه‌فاز 0–240 ولت
  • جریان خروجی: حداکثر 10.5 آمپر

44,655,000 تومان

دسته: برند:
برند:

اینورتر تک‌فاز 2.2KW زیمنس سری V20 مدل 6SL3210-5BB22-2UV1 برای کنترل دور موتور آسنکرون سه‌فاز با برق تک‌فاز عرضه می‌شود. توان نامی این مدل ۲٫۲ کیلووات، معادل رده ۳ اسب‌بخار و جریان نامی خروجی آن ۱۱ آمپر است.

این مدل برای دستگاهی قابل‌انتخاب است که موتور آن با خروجی سه‌فاز ۲۳۰ ولت سازگار باشد. هنگام خرید، علاوه بر پلاک موتور، ظرفیت مدار تغذیه تک‌فاز را بررسی کنید؛ جریان خروجی ۱۱ آمپر، جریان مصرفی ورودی درایو نیست. این محصول در فریم فن‌دار FSAD عرضه می‌شود.


مشخصات فنی اینورتر تک‌فاز 2.2KW زیمنس سری V20 مدل 6SL3210-5BB22-2UV1

  • کد سفارش: 6SL3210-5BB22-2UV1
  • نوع موتور قابل‌کنترل: موتور آسنکرون سه‌فاز.
  • برق ورودی: تک‌فاز، ۲۰۰ تا ۲۴۰ ولت AC؛ فرکانس ۴۷ تا ۶۳ هرتز.
  • ولتاژ خروجی: سه‌فاز، متغیر از صفر تا ولتاژ تغذیه ورودی؛ حداکثر ۲۴۰ ولت AC.
  • توان نامی درایو: ۲٫۲ کیلووات، معادل رده ۳ اسب‌بخار.
  • جریان نامی خروجی: در ولتاژ ۲۳۰ ولت، ۱۱ آمپر؛ در ولتاژ ۲۴۰ ولت، ۱۱ آمپر.
  • شرط ظرفیت نامی خروجی: جریان و رده اسب‌بخار اعلام‌شده برای محدوده ولتاژ ۲۲۰ تا ۲۴۰ ولت معتبرند.
  • تحمل اضافه‌بار در حالت HO: ۱۵۰٪ جریان نامی برای ۶۰ ثانیه، با رعایت چرخه اضافه‌بار مجاز.
  • فرکانس خروجی: صفر تا ۵۵۰ هرتز؛ محدوده کاری باید با مشخصات موتور و ماشین سازگار باشد.
  • روش کنترل: V/f خطی، درجه‌دو، چندنقطه‌ای و V/f با کنترل جریان شار یا FCC.
  • ورودی‌های کنترلی: ۴ ورودی دیجیتال و ۲ ورودی آنالوگ.
  • خروجی‌های کنترلی: یک خروجی آنالوگ، یک خروجی دیجیتال ترانزیستوری و یک خروجی رله‌ای.
  • ارتباط صنعتی: RS485 با پروتکل‌های USS و Modbus RTU.
  • کنترل فرایند: PID داخلی.
  • پنل عملیاتی: BOP داخلی.
  • چاپر ترمز داخلی: ندارد.
  • فیلتر EMC داخلی: ندارد؛ نسخه Unfiltered.
  • درجه حفاظت: IP20.
  • فریم‌سایز: FSAD.

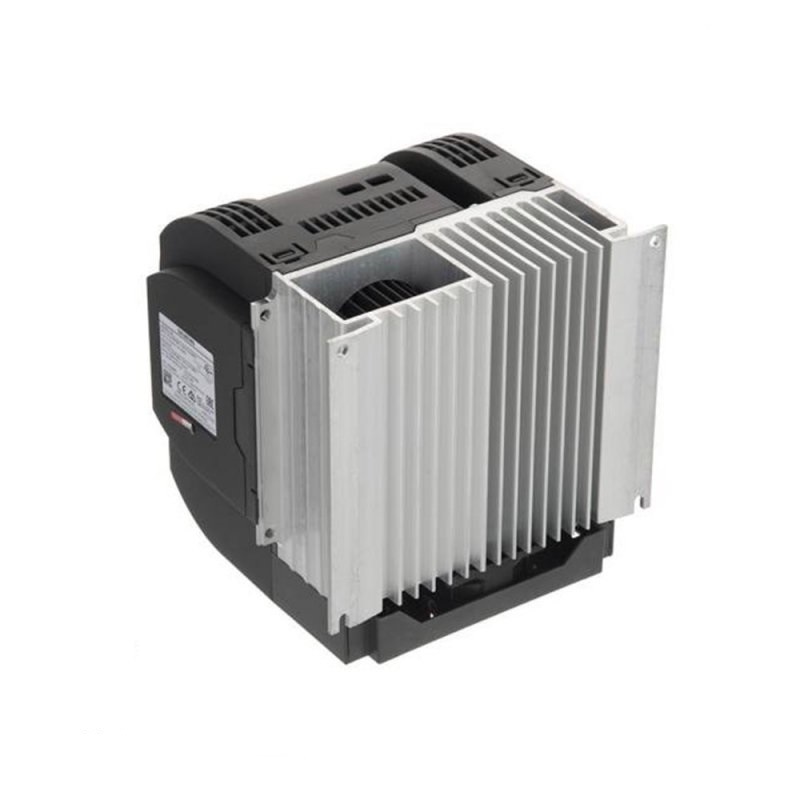

  • خنک‌کاری: فن‌دار.
  • ابعاد بدنه، عرض × ارتفاع × عمق: ۱۳۶٫۶ × ۱۷۶٫۵ × ۱۵۸٫۸ میلی‌متر.

بررسی موتور و برق ورودی پیش از خرید اینورتر زیمنس 3 اسب‌بخار

برای موتور دارای پلاک ۲۳۰/۴۰۰ ولت Δ/Y، استفاده با خروجی ۲۳۰ ولت این درایو معمولاً با اتصال مثلث انجام می‌شود. جریان پلاک در همین اتصال باید با ظرفیت ۱۱ آمپر و شرایط کاری درایو تطبیق داشته باشد. جریان موتور در اتصال ستاره ۴۰۰ ولت، مبنای انتخاب برای خروجی ۲۳۰ ولت نیست.

موتور دارای پلاک ۴۰۰/۶۹۰ ولت Δ/Y برای کار نامی در ۵۰ هرتز با خروجی ۲۳۰ ولت این مدل سازگار نیست. همچنین این محصول برای کنترل مستقیم موتور تک‌فاز خازنی یا تأمین خروجی معمول سه‌فاز ۴۰۰ ولت از برق ۲۳۰ ولت انتخاب نمی‌شود.

در سمت تغذیه، ظرفیت برق تک‌فاز، افت ولتاژ و تجهیزات حفاظتی باید بر اساس مشخصات ورودی درایو بررسی شوند. انتخاب کابل یا کلید حفاظتی صرفاً از روی جریان خروجی ۱۱ آمپر صحیح نیست. برای مقایسه مدل‌های ورودی تک‌فاز و سه‌فاز، مشخصات اینورتر زیمنس را با شرایط موتور و شبکه تطبیق دهید.


کاربرد درایو تک‌فاز 2.2 کیلووات زیمنس در دستگاه‌های صنعتی

در نوار نقاله یا دستگاه دارای موتورگیربکس، تنظیم سرعت و زمان شتاب‌گیری می‌تواند حرکت مجموعه را با فرایند هماهنگ کند. اگر دستگاه زیر بار راه‌اندازی می‌شود، گشتاور شروع حرکت و دفعات استارت باید بررسی شوند؛ توان ۲٫۲ کیلووات به‌تنهایی تناسب درایو با بار را تأیید نمی‌کند.

در پمپ و فن مجهز به سنسور، PID داخلی برای تنظیم دور بر اساس متغیر فرایند قابل‌استفاده است. ارتباط Modbus RTU نیز امکان دریافت فرمان و انتقال وضعیت به کنترلر سازگار را فراهم می‌کند. این مدل PROFINET داخلی و عملکرد سروو ندارد.

برای کار طولانی در دور پایین، خنک‌کاری موتور باید ارزیابی شود؛ فن درایو، تهویه موتور را تأمین نمی‌کند.


ظرفیت اضافه‌بار و تجهیزات ترمز مدل 6SL3210-5BB22-2UV1

در حالت HO، ظرفیت اضافه‌بار این مدل ۱۶٫۵ آمپر برای ۶۰ ثانیه است. در چرخه اضافه‌بار حداکثری، پس از آن باید جریان برای ۲۴۰ ثانیه به ۹۴٫۵٪ جریان نامی کاهش یابد. این ظرفیت کوتاه‌مدت است و برای کار پیوسته با جریان بالاتر از مقدار نامی در نظر گرفته نشده است.

این مدل چاپر ترمز داخلی ندارد. اگر زمان توقف و انرژی برگشتی بار به ترمز مقاومتی نیاز داشته باشند، باید ماژول ترمز خارجی و مقاومت سازگار تهیه شوند. نیاز به فیلتر EMC خارجی نیز بر اساس محیط بهره‌برداری و الزامات پروژه مشخص می‌شود.

دمای بالاتر از ۴۰ درجه سانتی‌گراد، ارتفاع بیش از ۱۰۰۰ متر و افزایش فرکانس سوئیچینگ می‌توانند ظرفیت جریان قابل‌استفاده را کاهش دهند. ابعاد فریم FSAD باید همراه فضای تهویه و تجهیزات جانبی در تابلو لحاظ شوند.


قیمت و خرید اینورتر تک‌فاز 2.2KW زیمنس سری V20 مدل 6SL3210-5BB22-2UV1

برای استعلام قیمت مدل 6SL3210-5BB22-2UV1، تصویر پلاک موتور، مشخصات برق محل و شرح عملکرد دستگاه را اعلام کنید. بررسی این اطلاعات مشخص می‌کند خروجی ۲۳۰ ولت و ظرفیت ۱۱ آمپر مناسب‌اند و چه تجهیزات جانبی باید در سفارش لحاظ شوند.

پارسه اتوماسیون این محصول را با ۲ سال گارانتی تعویض بی‌قیدوشرط عرضه می‌کند. برای دریافت قیمت روز و بررسی انتخاب، با ما تماس بگیرید.

   دانلود فایل راهنمای درایو زیمنس

PDF   📥 یوزر منوال مرتبط با اینورتر زیمنس

شرکت سازنده

کد فنی

6SL3210-5BE22-2UV1

توان درایو

2.2KW

ولتاژ ورودی درایو

تک فاز 200 تا 240 ولت

ولتاژ خروجی درایو

سه فاز 0 تا 240 ولت

فرکانس ورودی

47 تا 63 هرتز

فرکانس خروجی

جریان خروجی درایو

11A

تحمل اضافه بار

150٪ جریان نامی * 60 ثانیه

روش کنترل

اسکالر V/f و FCC

ورودی کنترلی درایو

2 ورودی آنالوگ, 4 ورودی دیجیتال

خروجی کنترلی درایو

1 خروجی آنالوگ, 1 خروجی دیجیتال, 1 خروجی رله

فیلتر EMC داخلی

ندارد

پورت ارتباطی

RS485

پروتکل ارتباطی

Modbus RTU, USS

درجه حفاظت

IP20

نوع موتور

آسنکرون سه‌فاز

گارانتی

2 سال گارانتی بی قید و شرط تعویض

ابعاد درایو

عرض ۱۳۶٫۶ * ارتفاع ۱۷۶٫۵ * عمق ۱۵۸٫۸ میلی‌متر
