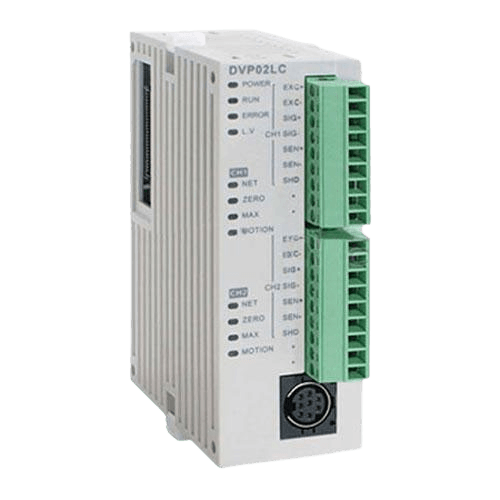

ماژول لودسل دلتا DVP202LC-SL

  • کد فنی : DVP202LC-SL
  • ورودی : 2 ورودی لودسل
  • خروجی : فاقد خروجی
  • ولتاژ : 24 ولت DC

36,592,000 تومان

دسته: برند:
برند:

ماژول لودسل دلتا DVP202LC-SL برای دریافت دو کانال سیگنال لودسل استرین‌گیج طراحی شده است. این مدل از لودسل‌های چهار سیمه و شش سیمه پشتیبانی می‌کند و برای پروژه‌هایی قابل بررسی است که باید اطلاعات دو مجموعه توزین را به‌صورت مجزا دریافت کنند.

DVP202LC-SL دارای مبدل سخت‌افزاری ۲۴ بیت و رابط RS-485 است. امکان اتصال به توسعه سمت چپ CPU سازگار و کار مستقل از باس توسعه، انتخاب معماری سیستم را انعطاف‌پذیر می‌کند؛ بااین‌حال، کنترل پرکن، فرمان شیر و تصمیم‌گیری فرآیند به برنامه و تجهیزات سیستم وابسته است.


مشخصات فنی ماژول لودسل دلتا DVP202LC-SL

  • برند: Delta.
  • کد مدل: DVP202LC-SL.
  • نوع محصول: ماژول اندازه‌گیری لودسل.
  • تعداد کانال ورودی: دو کانال.
  • سنسور قابل اتصال: لودسل استرین‌گیج چهار سیمه یا شش سیمه.
  • رزولوشن مبدل سخت‌افزاری ADC: ۲۴ بیت.
  • قالب داده خروجی معرفی‌شده: ۳۲ بیت.
  • محدوده‌های حساسیت قابل انتخاب: صفر تا ۱، ۲، ۴، ۶، ۲۰، ۴۰ یا ۸۰ میلی‌ولت بر ولت.
  • ولتاژ تحریک لودسل: ۵ ولت DC.
  • رابط ارتباطی: RS-485.
  • زمان پاسخ قابل انتخاب: ۲٫۵، ۱۰، ۱۶، ۲۰، ۵۰، ۶۰، ۱۰۰، ۲۰۰ یا ۴۰۰ میلی‌ثانیه برای هر کانال.
  • روش اتصال توسعه: سمت چپ CPU سازگار.
  • کار مستقل از باس توسعه: پشتیبانی می‌شود.
  • نوع بدنه: Open Type؛ نیازمند محفظه مناسب صنعتی.

قالب داده ۳۲ بیت با رزولوشن مبدل ۲۴ بیت یکسان نیست. همچنین هیچ‌یک از این اعداد، به‌تنهایی دقت واقعی ترازو یا تعداد ارقام پایدار وزن را مشخص نمی‌کنند.


کاربرد دو کانال DVP202LC-SL در ماشین‌آلات

دو کانال این ماژول برای دریافت دو سیگنال اندازه‌گیری مجزا استفاده می‌شوند. برای مثال، در یک سیستم دارای دو مخزن، هر کانال می‌تواند سیگنال مجموعه لودسل‌های یکی از مخزن‌ها را دریافت کند.

در یک ماشین توزین نیز می‌توان اطلاعات دو بخش را جداگانه در اختیار کنترلر قرار داد. محاسبه مجموع، اختلاف یا استفاده از داده‌ها برای مدیریت انتقال مواد، باید در برنامه تعریف شود.

دوکاناله‌بودن، به‌تنهایی به معنی نمونه‌برداری کاملاً هم‌زمان یا ایزولاسیون کانال‌ها از یکدیگر نیست. اگر مقایسه دو مقدار در یک لحظه برای فرآیند حساس است، رفتار زمانی اندازه‌گیری و به‌روزرسانی داده‌ها باید بررسی شود.


سازگاری DVP202LC-SL با PLC و ارتباط RS-485

در اتصال مستقیم به PLC، CPU باید باس توسعه سمت چپ و پشتیبانی از این مدل را داشته باشد. کد کامل کنترلر، محدودیت توسعه و روش دسترسی برنامه به داده‌ها باید پیش از خرید مشخص شوند.

برای خرید ماژول PLC دلتا، روش ارتباط را از ابتدا انتخاب کنید. DVP202LC-SL امکان کار مستقل از باس توسعه و ارتباط از طریق RS-485 را دارد، اما تنظیمات و پروتکل باید با تجهیز دریافت‌کننده سازگار باشند.

این قابلیت به معنی اتصال مستقیم به هر PLC یا نرم‌افزار نیست. نحوه خواندن داده‌ها، قالب آن‌ها و واکنش سیستم به قطع ارتباط نیز باید در طراحی لحاظ شوند.


انتخاب لودسل مناسب برای DVP202LC-SL

برای هر مجموعه توزین، ظرفیت سنسورها، حساسیت mV/V، مقاومت ورودی و چهار سیمه یا شش سیمه بودن را مشخص کنید. ظرفیت وزنی لودسل، خروجی الکتریکی آن را به‌تنهایی تعیین نمی‌کند.

برای نمونه، لودسل با حساسیت نامی ۲ میلی‌ولت بر ولت و تحریک ۵ ولت، در بار نامی تقریباً ۱۰ میلی‌ولت سیگنال تولید می‌کند. محدوده اندازه‌گیری باید با همین مشخصه الکتریکی متناسب انتخاب شود؛ گسترده‌ترین محدوده لزوماً بهترین انتخاب برای هر سنسور نیست.

این ماژول برای دریافت مستقیم سیگنال پل لودسل است. خروجی ۴ تا ۲۰ میلی‌آمپر ترانسمیتر وزن، سیگنال متفاوتی است و به ورودی آنالوگ جریان سازگار نیاز دارد.


اتصال چند لودسل به هر کانال DVP202LC-SL

در صورت طراحی مناسب، چند لودسل سازگار می‌توانند از طریق جعبه جمع‌کننده به یک کانال متصل شوند. مقاومت معادل، ظرفیت تحریک، حساسیت سنسورها و نحوه بالانس مجموعه باید بررسی شوند.

در این حالت، هر کانال سیگنال تجمیع‌شده مجموعه خود را دریافت می‌کند و وزن هر لودسل به‌صورت جداگانه گزارش نمی‌شود. بنابراین دو کانال، الزاماً به معنی امکان خواندن فقط دو سنسور یا خواندن مستقل تمام سنسورهای دو مجموعه نیست.

برای دو مخزن با تعداد یا ظرفیت متفاوت لودسل، مشخصات هر مجموعه باید جداگانه ارزیابی شود.


زمان پاسخ و کالیبراسیون DVP202LC-SL

زمان‌های پاسخ معرفی‌شده، بر مبنای هر کانال هستند. هنگام استفاده از دو کانال، سرعت به‌روزرسانی موردنیاز را با تنظیمات اندازه‌گیری و ارتباط تطبیق دهید. زمان واکنش کل ماشین به چرخه PLC و پاسخ عملگرها نیز وابسته است.

در توزین ثابت، پایداری مقدار اهمیت دارد؛ در فرآیند متحرک یا پرکن، تأخیر دریافت وزن می‌تواند بر زمان توقف مواد اثر بگذارد. انتخاب سریع‌ترین پاسخ بدون ارزیابی نویز و لرزش، نتیجه مناسب را تضمین نمی‌کند.

هر مسیر توزین باید با بار مرجع و شرایط مکانیکی خود کالیبره شود. تنظیم صفر و مقیاس یک مجموعه را نباید بدون بررسی برای مجموعه دیگر استفاده کرد. گیرکردن مخزن، نیروهای جانبی و لرزش نیز با افزایش رزولوشن مبدل برطرف نمی‌شوند.


تفاوت DVP202LC-SL با مدل‌های مشابه دلتا

  • DVP201LC-SL: یک کانال ورودی لودسل با مبدل ۲۴ بیت.
  • DVP202LC-SL: دو کانال ورودی لودسل با مبدل ۲۴ بیت.
  • DVP02LC-SL: دو کانال با مبدل ۲۰ بیت و محدوده حساسیت تا ۶ میلی‌ولت بر ولت.
  • DVP211LC-SL: یک کانال لودسل به‌همراه ورودی‌وخروجی کنترلی داخلی.

امکانات کنترلی مدل 211 را نباید به DVP202LC-SL نسبت داد. همچنین جایگزینی میان مدل‌های دوکاناله به بررسی مشخصات، رجیسترها و برنامه نیاز دارد.


خرید ماژول لودسل دلتا DVP202LC-SL

این مدل برای پروژه‌ای قابل بررسی است که دو مسیر دریافت سیگنال لودسل نیاز دارد و ویژگی‌های اندازه‌گیری و ارتباطی آن با سیستم متناسب‌اند. پیش از سفارش، این اطلاعات را آماده کنید:

  • کد CPU یا مشخصات تجهیز دریافت‌کننده داده.
  • روش ارتباط؛ باس توسعه یا RS-485.
  • تعداد و مشخصات لودسل‌های هر مجموعه.
  • حساسیت، مقاومت ورودی و ظرفیت سنسورها.
  • توزین ثابت یا دینامیک و زمان پاسخ موردنیاز.
  • شرایط کالیبراسیون و دقت مورد انتظار.

هنگام خرید از پارسه اتوماسیون، کد کامل DVP202LC-SL، اصالت محصول، اقلام همراه و شرایط گارانتی را بررسی کنید.


قیمت ماژول لودسل دلتا DVP202LC-SL

برای مقایسه قیمت، پیشنهادهای مربوط به همین کد را بررسی کنید. دوکاناله‌بودن دو محصول به معنی یکسان‌بودن محدوده اندازه‌گیری، رزولوشن یا امکانات ارتباطی آن‌ها نیست.

هزینه ماژول را از لودسل‌ها، جعبه‌های جمع‌کننده، تجهیزات تغذیه، تغییر برنامه و کالیبراسیون جدا کنید. قیمت و موجودی روز محصول را پیش از ثبت سفارش تأیید کنید.

کد فنی

DVP202LC-SL

ورودی ها

2 ورودی لودسل

خروجی ها

فاقد خروجی

پورت ها

1 پورت RS485

نحوه اتصال

از سمت چپ

ولتاژ تغذیه

24VDC

نوع ماژول PLC

لودسل
