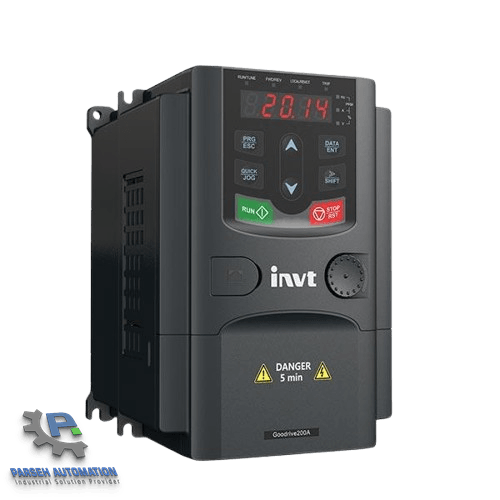

اینورتر سه فاز 0.75KW اینوت GD200A مدل GD200A-0R7G-4

  • توان نامی: 0.75 کیلووات (1HP)

  • ولتاژ ورودی: سه فاز 380 ولت

  • ولتاژ خروجی: سه فاز 0 تا 380 ولت

  • جریان خروجی: حداکثر 2.5 آمپر

49,590,000 تومان

اینورتر سه فاز ۰٫۷۵ کیلووات اینوت GD200A برای چه موتوری مناسب است؟

اینورتر سه فاز 0.75KW اینوت GD200A مدل GD200A-0R7G-4 برای کنترل سرعت و گشتاور موتور القایی سه‌فاز با توان اسمی معادل یک اسب بخار و جریان خروجی نامی ۲٫۵ آمپر مناسب است. این مدل به برق ورودی سه‌فاز کلاس ۳۸۰ ولت نیاز دارد و برای اتصال مستقیم به برق تک‌فاز ۲۲۰ ولت مناسب نیست. کنترل برداری بدون سنسور، PID داخلی، ارتباط Modbus RTU و یونیت ترمز داخلی از امکانات آن برای ماشین‌آلات و پمپ و فن متناسب با ظرفیت دستگاه هستند.

برای خرید، جریان پلاک موتور و شرایط بار را همراه با توان در نظر بگیرید. این کد فقط ظرفیت نامی G دارد و ظرفیت بالاتر جداگانه‌ای در رتبه P برای آن تعریف نشده است. مقاومت ترمز نیز در صورت نیاز به توقف سریع، جداگانه تهیه می‌شود.


مشخصات فنی اینورتر سه فاز 0.75KW اینوت GD200A مدل GD200A-0R7G-4

توان و جریان نامی

  • برند و سری: اینوت INVT؛ سری Goodrive200A.
  • کد فنی: GD200A-0R7G-4
  • نوع موتور: القایی سه‌فاز آسنکرون.
  • توان نامی در رتبه G: ۰٫۷۵ کیلووات.
  • توان معادل: حدود یک اسب بخار.
  • جریان ورودی نامی: ۳٫۴ آمپر.
  • جریان خروجی نامی: ۲٫۵ آمپر.

ولتاژ و فرکانس ورودی و خروجی

  • تغذیه ورودی: سه‌فاز؛ از ۳۸۰ تا ۴۴۰ ولت AC.
  • تلرانس ولتاژ ورودی: منفی ۱۵ درصد در حد پایین و مثبت ۱۰ درصد در حد بالا.
  • فرکانس نامی ورودی: ۵۰ یا ۶۰ هرتز.
  • محدوده مجاز فرکانس ورودی: از ۴۷ تا ۶۳ هرتز.
  • ولتاژ خروجی: سه‌فاز؛ از صفر تا ولتاژ ورودی.
  • فرکانس خروجی: از صفر تا ۴۰۰ هرتز.

در انتخاب مدل‌های اینورتر اینوت GD200A، جریان خروجی را مبنای تطبیق ظرفیت قرار دهید؛ اگر موتور به بیش از ۲٫۵ آمپر جریان دائم نیاز دارد، این مدل ظرفیت کافی ندارد. کاهش ظرفیت ناشی از دما و ارتفاع محل نصب نیز باید در جریان قابل استفاده لحاظ شود.

روش کنترل و امکانات عملکردی

  • کنترل برداری بدون سنسور: SVC؛ بدون نیاز به انکودر سرعت.
  • کنترل ولتاژ و فرکانس: با مدولاسیون بردار فضایی؛ SVPWM.
  • شناسایی پارامترهای موتور: Auto-tuning.
  • کنترل فرایند: PID داخلی.
  • کنترل چندسرعته: تا ۱۶ مرحله.
  • اجرای توالی سرعت: Simple PLC.
  • زمان شتاب‌گیری و کاهش سرعت: قابل تنظیم.

کنترل SVC برای کاربردهایی مانند نوار نقاله و همزن کوچک که بار موتور در حین کار تغییر می‌کند، کاربرد دارد. PID داخلی نیز با دریافت بازخورد ترانسمیتر، امکان تنظیم متغیری مانند فشار پمپ را فراهم می‌کند. برای عملکرد مناسب کنترل برداری، اطلاعات پلاک موتور وارد و شناسایی پارامترهای موتور اجرا می‌شود.

پورت ارتباطی و ورودی و خروجی‌ها

  • رابط ارتباطی: RS485 دوسیمه.
  • پروتکل: Modbus RTU؛ برای ارتباط با PLC و HMI سازگار.
  • ورودی دیجیتال معمولی: ۸ کانال قابل برنامه‌ریزی.
  • ورودی پالس پرسرعت: یک کانال؛ حداکثر ۵۰ کیلوهرتز.
  • ورودی آنالوگ AI2: صفر تا ۱۰ ولت یا صفر تا ۲۰ میلی‌آمپر؛ با امکان تنظیم بازه‌های ۲ تا ۱۰ ولت و ۴ تا ۲۰ میلی‌آمپر.
  • ورودی آنالوگ AI3: منفی ۱۰ تا مثبت ۱۰ ولت.
  • خروجی آنالوگ: ۲ کانال ولتاژی یا جریانی قابل تنظیم.
  • خروجی دیجیتال: یک کانال کلکتور باز.
  • خروجی پالس پرسرعت: یک کانال؛ حداکثر ۵۰ کیلوهرتز.
  • خروجی رله‌ای: ۲ کانال قابل برنامه‌ریزی.

اضافه‌بار، ترمز و حفاظت‌ها

  • تحمل اضافه‌بار برای ۶۰ ثانیه: ۱۵۰ درصد جریان نامی.
  • تحمل اضافه‌بار برای ۱۰ ثانیه: ۱۸۰ درصد جریان نامی.
  • یونیت ترمز داخلی: دارد.
  • مقاومت ترمز: خارجی و جداگانه.
  • حفاظت‌ها: اضافه‌جریان، اضافه‌ولتاژ، افت ولتاژ، اضافه‌بار، افزایش دما و قطع فاز.

اضافه‌بار کوتاه‌مدت برای شرایط گذراست و جایگزین ظرفیت جریان دائم دستگاه نمی‌شود. برای ترمز مقاومتی این مدل، یونیت ترمز خارجی لازم نیست؛ مقدار مقاومت و توان آن باید متناسب با انرژی برگشتی بار و دفعات توقف انتخاب شود.

ابعاد و شرایط نصب

  • ارتفاع بدنه در نصب دیواری: ۱۸۶ میلی‌متر.
  • عرض بدنه: ۱۲۶ میلی‌متر.
  • عمق بدنه: ۱۵۵ میلی‌متر.
  • وزن: ۱٫۹ کیلوگرم.
  • روش نصب: دیواری؛ نصب فلنجی با براکت مخصوص.
  • درجه حفاظت: IP20.
  • خنک‌کاری: گردش هوا با فن.
  • دمای کار: منفی ۱۰ تا مثبت ۵۰ درجه سانتی‌گراد.
  • کاهش ظرفیت دمایی: بالاتر از ۴۰ درجه، یک درصد کاهش جریان خروجی نامی به‌ازای هر درجه افزایش دما.
  • کاهش ظرفیت ارتفاع: بالاتر از ۱۰۰۰ متر، یک درصد به‌ازای هر ۱۰۰ متر افزایش ارتفاع.

دمای هوای اطراف درایو داخل تابلو ملاک است. فضای تهویه و کابل‌کشی را علاوه بر ابعاد بدنه در نظر بگیرید؛ IP20 نیز حفاظت در برابر آب و گردوغبار محیط کارگاه را تأمین نمی‌کند.


اتصال موتور و تجهیزات لازم برای راه‌اندازی درایو سه فاز 0.75KW اینوت GD200A

اتصال ستاره یا مثلث باید با ولتاژ پلاک موتور هماهنگ باشد. برای خروجی حدود ۴۰۰ ولت، موتور با پلاک ۲۳۰/۴۰۰ ولت به‌صورت ستاره و موتور با پلاک ۴۰۰/۶۹۰ ولت به‌صورت مثلث متصل می‌شود. این درایو برای موتور القایی سه‌فاز است و برای موتور تک‌فاز خازنی انتخاب مناسبی نیست.

برای برآورد هزینه خرید، تجهیزات زیر را متناسب با کاربرد در نظر بگیرید:

  • توقف سریع یا بار با اینرسی زیاد: مقاومت ترمز متناسب با انرژی برگشتی و دفعات توقف.
  • کابل موتور بلندتر از ۵۰ متر: راکتور خروجی برای محدودکردن آثار کابل بلند.
  • کنترل فشار: ترانسمیتر فشار سازگار برای استفاده از PID.
  • نصب و حفاظت: تابلو مناسب، تهویه، تجهیزات حفاظتی ورودی و کابل متناسب با جریان و شرایط نصب.

مقاومت ترمز، راکتور، فیلتر و ترانسمیتر اقلام جانبی هستند؛ نیاز به آن‌ها و هزینه هرکدام باید در پیشنهاد خرید مشخص شود.


قیمت و خرید اینورتر سه فاز 0.75KW اینوت GD200A مدل GD200A-0R7G-4

برای استعلام قیمت و انتخاب مدل مناسب، عکس پلاک موتور، نوع ماشین، برق در دسترس و طول کابل موتور را برای پارسه اتوماسیون ارسال کنید. اگر توقف سریع یا کارکرد در دمای بالا دارید، این شرایط را نیز اعلام کنید.

هنگام دریافت پیش‌فاکتور، کد کامل دستگاه، موجودی، شرایط گارانتی، اقلام همراه، زمان ارسال و هزینه تجهیزات جانبی را مشخص کنید تا سفارش با نیاز واقعی موتور و ماشین مطابقت داشته باشد.

   دانلود فایل راهنمای اینورتر  INVT GD200A

   PDF   📥 یوزر منوال مرتبط با درایو INVT GD200A

شرکت سازنده

کد فنی

GD200A-0R7G-4

توان درایو

0.75KW

قدرت

1HP

ولتاژ ورودی درایو

سه‌فاز 380 تا 440 ولت

فرکانس ورودی

50 یا 60 هرتز

فرکانس خروجی

جریان ورودی درایو

3.4A

جریان خروجی درایو

2.5A

تحمل اضافه بار

150٪ جریان نامی * 60 ثانیه, 200٪ جریان نامی * 1 ثانیه

روش کنترل

SVPWM, برداری بدون انکودر (SVC)

نوع موتور

آسنکرون سه‌فاز

درجه حفاظت

IP20

پورت ارتباطی

RS485

پروتکل ارتباطی

Modbus RTU

ابعاد درایو

عرض 126* ارتفاع 186* عمق 155 میلی متر

گارانتی

18 ماه گارانتی
