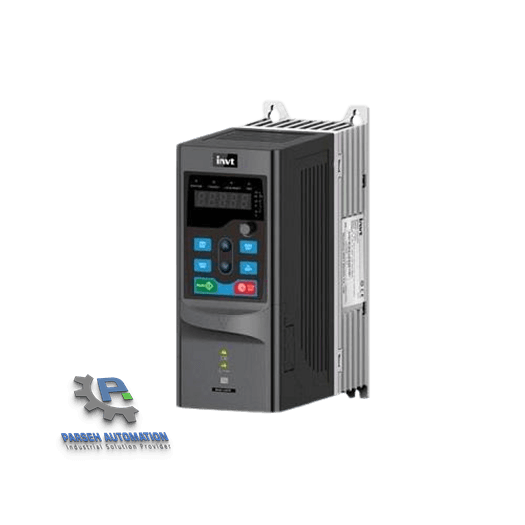

اینورتر سه فاز 2.2KW اینوت GD270 مدل GD270-2R2-4

  • توان نامی: 2.2 کیلووات (3HP)

  • ولتاژ ورودی: سه فاز 380 ولت

  • ولتاژ خروجی: سه فاز 0 تا 380 ولت

  • جریان خروجی: حداکثر 5 آمپر

45,080,000 تومان

اینورتر سه فاز 2.2KW اینوت GD270 برای تنظیم دور پمپ و فن

اینورتر سه فاز 2.2KW اینوت GD270 مدل GD270-2R2-4، درایو مخصوص پمپ و فن با توان ۲٫۲ کیلووات، معادل تقریباً ۳ اسب بخار و جریان خروجی ۵ آمپر است. این مدل با برق سه‌فاز ۳۸۰ تا ۴۸۰ ولت کار می‌کند و با PID داخلی، تنظیم فشار ثابت و خواب و بیداری خودکار، برای پمپ‌های سانتریفیوژ، سامانه‌های گردش آب و فن‌های تأسیساتی مناسب است. انتخاب آن برای موتور باید با جریان پلاک و ظرفیت مجاز درایو در دما و ارتفاع محل نصب مطابقت داشته باشد.


مشخصات فنی اینورتر سه فاز 2.2KW اینوت GD270 مدل GD270-2R2-4

توان و مشخصات شناسایی

  • برند: اینوت؛ INVT.
  • سری: Goodrive270، ویژه کاربردهای پمپ و فن.
  • کد فنی: GD270-2R2-4.
  • توان نامی خروجی: ۲٫۲ کیلووات.
  • قدرت معادل: تقریباً ۳ اسب بخار مکانیکی.
  • نوع تغذیه: برق سه‌فاز.

ولتاژ، جریان و فرکانس

  • ولتاژ ورودی: سه‌فاز ۳۸۰ تا ۴۸۰ ولت؛ ولتاژ نامی ۳۸۰ ولت.
  • جریان ورودی: ۶ آمپر در ولتاژ ۳۸۰ ولت.
  • جریان نامی خروجی: ۵ آمپر در ولتاژ خروجی ۳۸۰ ولت.
  • ولتاژ خروجی: سه‌فاز، قابل تنظیم از صفر تا ولتاژ ورودی.
  • فرکانس ورودی: ۵۰ یا ۶۰ هرتز؛ محدوده مجاز ۴۷ تا ۶۳ هرتز.
  • فرکانس خروجی: قابل تنظیم از صفر تا ۴۰۰ هرتز.

ظرفیت اضافه‌بار و موتورهای سازگار

  • اضافه‌بار مجاز: ۱۱۰ درصد جریان نامی، معادل ۵٫۵ آمپر، به مدت ۶۰ ثانیه؛ یک نوبت در هر پنج دقیقه.
  • نوع موتور: موتور القایی سه‌فاز آسنکرون و موتور سنکرون مغناطیس دائم.
  • نوع بار هدف: بارهای گشتاور متغیر مانند پمپ سانتریفیوژ و فن.

جریان ۵٫۵ آمپر، ظرفیت موقت اضافه‌بار است و مبنای انتخاب برای کارکرد دائم نیست. برای تجهیزاتی با اضافه‌بار سنگین یا طولانی، درایو باید ظرفیت کاری متناسب با همان کاربرد داشته باشد.

روش کنترل و عملکرد موتور

  • روش کنترل: کنترل برداری بدون سنسور SVC و کنترل V/F با مدولاسیون بردار فضایی SVPWM.
  • دقت کنترل سرعت در حالت SVC: مثبت و منفی ۰٫۲ درصد.
  • نسبت تنظیم سرعت در حالت SVC: یک به ۲۰۰ برای موتور آسنکرون و یک به ۲۰ برای موتور سنکرون.
  • فرمان‌دهی: کی‌پد، ترمینال، سیگنال آنالوگ، پالس و شبکه ارتباطی.
  • ردیابی سرعت: امکان راه‌اندازی نرم موتور در حال گردش.

کنترل فشار پمپ و دور فن متناسب با مصرف

در یک سامانه آب‌رسانی، PID داخلی سیگنال ترانسمیتر فشار را دریافت می‌کند و سرعت پمپ را برای رسیدن به فشار تنظیم‌شده تغییر می‌دهد. هنگام کاهش مصرف، حالت خواب پمپ را متوقف می‌کند و با افزایش تقاضا، دستگاه دوباره وارد مدار می‌شود.

برای پمپی که علاوه بر تنظیم دور، به کنترل فشار مستقل نیاز دارد، خرید اینورتر اینوت GD270 امکان استفاده از PID داخلی را بدون کنترلر PID جداگانه فراهم می‌کند. مدیریت چندپمپه نیز با مدار فرمان و تجهیزات جانبی مناسب قابل اجراست.

در فن‌های صنعتی و تأسیسات HVAC، تنظیم سرعت متناسب با نیاز تهویه امکان کاهش مصرف انرژی نسبت به کارکرد دائم در دور کامل را ایجاد می‌کند. قابلیت ردیابی سرعت نیز برای راه‌اندازی فن‌هایی کاربرد دارد که پیش از استارت بر اثر جریان هوا می‌چرخند.


ورودی‌ها، خروجی‌ها و ارتباط با PLC اینورتر سه فاز 2.2KW اینوت GD270

ورودی و خروجی آنالوگ

  • ورودی AI1: صفر تا ۱۰ ولت یا صفر تا ۲۰ میلی‌آمپر؛ قابل تنظیم برای سیگنال ۴ تا ۲۰ میلی‌آمپر ترانسمیتر.
  • ورودی AI2: منفی ۱۰ تا مثبت ۱۰ ولت.
  • خروجی آنالوگ: دو کانال AO0 و AO1 با قابلیت انتخاب سیگنال ولتاژی یا جریانی.

ورودی دیجیتال و خروجی‌های فرمان

  • ورودی دیجیتال: ترمینال‌های S1 تا S4، به‌همراه HDIA.
  • ورودی پالس پرسرعت: HDIA با حداکثر فرکانس ۵۰ کیلوهرتز.
  • خروجی ترانزیستوری: یک خروجی کلکتور باز، مشترک با S4؛ انتخاب عملکرد با جامپر انجام می‌شود.
  • خروجی رله‌ای: دو رله قابل برنامه‌ریزی با کنتاکت باز و بسته.
  • ظرفیت کنتاکت رله: ۳ آمپر در برق متناوب ۲۵۰ ولت یا یک آمپر در برق مستقیم ۳۰ ولت.

ارتباطات صنعتی و توسعه

پورت RS485 با پروتکل Modbus RTU به‌صورت استاندارد برای ارسال فرمان و دریافت اطلاعات عملکرد دستگاه وجود دارد. دو اسلات توسعه نیز امکان افزودن کارت ارتباطی یا ورودی‌وخروجی را فراهم می‌کنند. اتصال به شبکه‌هایی مانند PROFINET، PROFIBUS-DP و CANopen به کارت اختیاری نیاز دارد.


ابعاد و شرایط نصب درایو GD270-2R2-4

ابعاد بدنه و نحوه نصب

  • ارتفاع بدنه در نصب دیواری: ۲۳۱ میلی‌متر.
  • عرض: ۸۹ میلی‌متر.
  • عمق: ۱۹۳ میلی‌متر.
  • فاصله عمودی سوراخ‌های نصب: ۲۲۱ میلی‌متر.
  • فاصله افقی سوراخ‌های نصب: ۷۰ میلی‌متر.
  • قطر سوراخ نصب: ۵ میلی‌متر.
  • پیچ نصب: M4.
  • روش نصب: دیواری یا فلنجی با متعلقات مناسب.
  • خنک‌کاری: فن اجباری.
  • جهت نصب: عمودی، با فضای کافی برای تهویه و کابل‌کشی.

درجه حفاظت و شرایط محیطی

  • درجه حفاظت: IP20؛ مناسب محیط سرپوشیده و نصب داخل تابلو.
  • دمای کار: منفی ۱۰ تا مثبت ۵۰ درجه سانتی‌گراد.
  • کاهش ظرفیت دمایی: بالاتر از ۴۰ درجه، یک درصد به‌ازای هر درجه افزایش دما.
  • رطوبت نسبی: کمتر از ۹۰ درصد، بدون میعان.
  • ارتفاع نصب: تا ۱۰۰۰ متر بدون کاهش ظرفیت ناشی از ارتفاع؛ بالاتر از آن، یک درصد کاهش ظرفیت به‌ازای هر ۱۰۰ متر افزایش ارتفاع.

فضای گردش هوا و مسیر کابل‌ها باید علاوه بر ابعاد بدنه در طراحی تابلو لحاظ شود. درجه حفاظت IP20، حفاظت در برابر پاشش آب ایجاد نمی‌کند.


قیمت و خرید اینورتر سه فاز 2.2KW اینوت GD270 مدل GD270-2R2-4

برای خرید GD270-2R2-4، جریان پلاک موتور، نوع پمپ یا فن و شرایط نصب را مبنای انتخاب قرار دهید. این مدل برای ورودی سه‌فاز طراحی شده است و برای تغذیه مستقیم از برق تک‌فاز مناسب نیست.

دستگاه دارای حفاظت‌های اضافه‌جریان، اضافه‌ولتاژ، افت ولتاژ، افزایش دما و قطع فاز است. نسخه دارای پسوند C2 به فیلتر داخلی EMC کلاس C2 مجهز است. وجود این فیلتر و کارت‌های ارتباطی باید با کد کامل نسخه سفارش‌داده‌شده تطبیق داشته باشد و بر قیمت نهایی اثر دارد.

برای استعلام قیمت روز و مشاوره خرید از پارسه اتوماسیون، تصویر پلاک موتور و اطلاعات کاربرد را ارائه کنید تا درایو و تجهیزات جانبی متناسب با پروژه انتخاب شوند.

   دانلود فایل راهنمای اینورتر  INVT GD270

   PDF   📥 یوزر منوال مرتبط با درایو INVT GD270

شرکت سازنده

کد فنی

GD270-2R2-4

توان درایو

2.2KW

قدرت

3HP

ولتاژ ورودی درایو

سه فاز 380 تا 480 ولت

ولتاژ خروجی درایو

سه فاز 0 تا 380 ولت

جریان ورودی درایو

6A

جریان خروجی درایو

5A

فرکانس ورودی

50 یا 60 هرتز

فرکانس خروجی

تحمل اضافه بار

110% جریان نامی * 60 ثانیه

نوع موتور

آسنکرون سه‌فاز

درجه حفاظت

IP20

روش کنترل

SVPWM, برداری بدون انکودر (SVC)

پورت ارتباطی

RS485

پروتکل ارتباطی

Modbus RTU

ابعاد درایو

عرض 89* ارتفاع 231* عمق 193 میلی متر

گارانتی

18 ماه گارانتی
