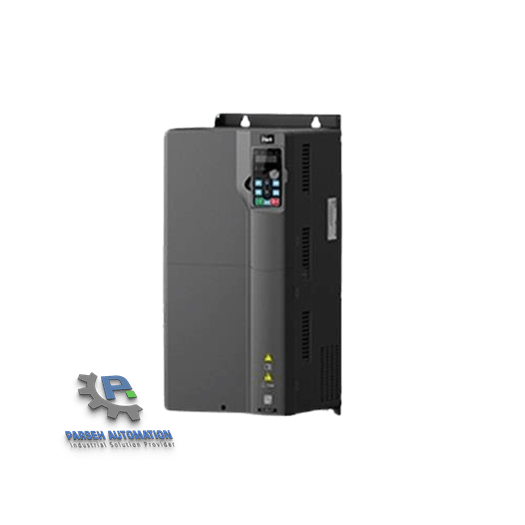

اینورتر سه فاز 55KW اینوت GD270 مدل GD270-055-4

  • توان نامی: 55 کیلووات (74HP)

  • ولتاژ ورودی: سه فاز 380 ولت

  • ولتاژ خروجی: سه فاز 0 تا 380 ولت

  • جریان خروجی: حداکثر 115 آمپر

329,880,000 تومان

اینورتر سه فاز 55KW اینوت GD270 برای کنترل پمپ و فن

اینورتر سه فاز 55KW اینوت GD270 مدل GD270-055-4، درایو مخصوص پمپ و فن با توان ۵۵ کیلووات، معادل تقریباً ۷۴ اسب بخار مکانیکی و جریان خروجی ۱۱۵ آمپر است. این مدل با برق سه‌فاز ۳۸۰ تا ۴۸۰ ولت کار می‌کند و با کنترل PID داخلی، تنظیم فشار ثابت و خواب و بیداری خودکار، برای پمپ‌های سانتریفیوژ، سامانه‌های گردش آب و فن‌های تأسیساتی مناسب است. ظرفیت اضافه‌بار آن ۱۱۰ درصد برای یک دقیقه است؛ انتخاب آن برای موتور باید با جریان پلاک و شرایط نصب مطابقت داشته باشد.


مشخصات فنی اینورتر سه فاز 55KW اینوت GD270 مدل GD270-055-4

توان و مشخصات شناسایی

  • برند: اینوت؛ INVT.
  • سری: Goodrive270، ویژه کاربردهای پمپ و فن.
  • کد فنی: GD270-055-4.
  • توان نامی خروجی: ۵۵ کیلووات.
  • قدرت معادل: تقریباً ۷۴ اسب بخار مکانیکی.
  • نوع تغذیه: برق سه‌فاز.

ولتاژ، جریان و فرکانس

  • ولتاژ ورودی: سه‌فاز ۳۸۰ تا ۴۸۰ ولت؛ ولتاژ نامی ۳۸۰ ولت.
  • جریان ورودی مدل استاندارد: ۱۴۲ آمپر در ولتاژ ۳۸۰ ولت، بدون راکتور.
  • جریان نامی خروجی: ۱۱۵ آمپر در ولتاژ خروجی ۳۸۰ ولت.
  • ولتاژ خروجی: سه‌فاز، قابل تنظیم از صفر تا ولتاژ ورودی.
  • فرکانس ورودی: ۵۰ یا ۶۰ هرتز؛ محدوده مجاز ۴۷ تا ۶۳ هرتز.
  • فرکانس خروجی: قابل تنظیم از صفر تا ۴۰۰ هرتز.

ظرفیت اضافه‌بار و نوع موتور

  • اضافه‌بار مجاز: ۱۱۰ درصد جریان نامی، معادل ۱۲۶٫۵ آمپر، به مدت ۶۰ ثانیه؛ یک نوبت در هر پنج دقیقه.
  • موتور سازگار: موتور القایی سه‌فاز آسنکرون و موتور سنکرون مغناطیس دائم.
  • نوع بار هدف: بارهای گشتاور متغیر، به‌ویژه پمپ سانتریفیوژ و فن.

جریان ۱۲۶٫۵ آمپر، ظرفیت موقت اضافه‌بار است و برای کارکرد دائم مبنای انتخاب قرار نمی‌گیرد. جریان موتور در کار پیوسته باید در محدوده جریان خروجی مجاز دستگاه، پس از اعمال کاهش ظرفیت محیطی، باشد.

روش کنترل و عملکرد موتور

  • روش کنترل: کنترل برداری بدون سنسور SVC و کنترل V/F با مدولاسیون بردار فضایی SVPWM.
  • دقت کنترل سرعت در حالت SVC: مثبت و منفی ۰٫۲ درصد.
  • نسبت تنظیم سرعت در حالت SVC: یک به ۲۰۰ برای موتور آسنکرون و یک به ۲۰ برای موتور سنکرون.
  • گشتاور راه‌اندازی در حالت SVC: ۱۵۰ درصد در ۰٫۵ هرتز برای موتور آسنکرون؛ ۱۵۰ درصد در ۲٫۵ هرتز برای موتور سنکرون.
  • فرمان‌دهی: کی‌پد، ترمینال، سیگنال آنالوگ، پالس و شبکه ارتباطی.
  • ردیابی سرعت: امکان راه‌اندازی نرم موتور در حال گردش.

کنترل فشار و دور موتور در سامانه‌های پمپاژ

در انتخاب و خرید اینورتر اینوت GD270، جریان موتور و نیاز کنترلی پروژه تعیین‌کننده هستند. مدل ۵۵ کیلووات برای پمپ‌های آب‌رسانی، گردش آب، تأسیسات سرمایش و گرمایش و فن‌های صنعتی کاربرد دارد.

PID داخلی با دریافت بازخورد ترانسمیتر فشار، سرعت پمپ را برای حفظ فشار تنظیم می‌کند. قابلیت خواب و بیداری، در مصرف پایین پمپ را متوقف می‌کند و با افزایش تقاضا دوباره آن را راه می‌اندازد. مدیریت چندپمپه نیز با مدار فرمان و تجهیزات جانبی مناسب، توالی فعالیت پمپ‌ها را کنترل می‌کند.

تنظیم دور متناسب با نیاز مصرف، امکان کاهش مصرف انرژی نسبت به کارکرد دائم در سرعت کامل را فراهم می‌کند. تنظیم زمان شتاب‌گیری و توقف نیز به کاهش ضربه قوچ کمک می‌کند. برای فن‌هایی که پیش از استارت در حال گردش هستند، قابلیت ردیابی سرعت کاربرد دارد.


ورودی‌ها، خروجی‌ها و ارتباط با PLC در اینورتر سه فاز 55KW اینوت GD270

ورودی و خروجی آنالوگ

  • ورودی AI1: صفر تا ۱۰ ولت یا صفر تا ۲۰ میلی‌آمپر؛ قابل تنظیم برای سیگنال ۴ تا ۲۰ میلی‌آمپر ترانسمیتر.
  • ورودی AI2: منفی ۱۰ تا مثبت ۱۰ ولت.
  • خروجی آنالوگ: دو کانال AO0 و AO1 با قابلیت انتخاب سیگنال ولتاژی یا جریانی.

ورودی دیجیتال و خروجی‌های فرمان

  • ورودی دیجیتال: ترمینال‌های S1 تا S4، به‌همراه HDIA.
  • ورودی پالس پرسرعت: HDIA با حداکثر فرکانس ۵۰ کیلوهرتز.
  • خروجی ترانزیستوری: یک خروجی کلکتور باز، مشترک با S4؛ انتخاب عملکرد با جامپر انجام می‌شود.
  • خروجی رله‌ای: یک رله قابل برنامه‌ریزی با کنتاکت باز و بسته.
  • ظرفیت کنتاکت رله: ۳ آمپر در برق متناوب ۲۵۰ ولت یا یک آمپر در برق مستقیم ۳۰ ولت.

ارتباطات صنعتی و کارت‌های توسعه

پورت RS485 با پروتکل Modbus RTU به‌صورت استاندارد برای ارسال فرمان و دریافت اطلاعات عملکرد دستگاه وجود دارد. دو اسلات توسعه نیز امکان افزودن کارت ارتباطی یا ورودی‌وخروجی را فراهم می‌کنند. اتصال به شبکه‌هایی مانند PROFINET، PROFIBUS-DP و CANopen به کارت اختیاری نیاز دارد.


ابعاد و شرایط نصب درایو GD270-055-4

ابعاد، وزن و نحوه نصب

  • ارتفاع: ۵۸۰ میلی‌متر.
  • عرض: ۳۵۲ میلی‌متر.
  • عمق: ۲۵۸ میلی‌متر.
  • وزن خالص مدل استاندارد: ۱۸ کیلوگرم.
  • روش نصب: دیواری یا فلنجی با متعلقات مناسب.
  • خنک‌کاری: فن اجباری.
  • جهت نصب: عمودی، با فضای کافی برای گردش هوا و کابل‌کشی.

درجه حفاظت و شرایط محیطی

  • درجه حفاظت: IP20؛ مناسب محیط سرپوشیده و نصب داخل تابلو.
  • دمای کار: منفی ۱۰ تا مثبت ۵۰ درجه سانتی‌گراد.
  • کاهش ظرفیت دمایی: بالاتر از ۴۰ درجه، یک درصد به‌ازای هر درجه افزایش دما.
  • رطوبت نسبی: کمتر از ۹۰ درصد، بدون میعان.
  • ارتفاع نصب: تا ۱۰۰۰ متر بدون کاهش ظرفیت ناشی از ارتفاع؛ بالاتر از آن، یک درصد کاهش ظرفیت به‌ازای هر ۱۰۰ متر افزایش ارتفاع.

ابعاد اعلام‌شده مربوط به بدنه است؛ فضای تهویه و مسیر کابل‌های قدرت باید جداگانه در طراحی تابلو لحاظ شود. درجه حفاظت IP20، حفاظت در برابر پاشش آب ایجاد نمی‌کند.


قیمت و خرید اینورتر سه فاز 55KW اینوت GD270 مدل GD270-055-4

برای خرید GD270-055-4، جریان پلاک موتور، نوع پمپ یا فن، دمای داخل تابلو و ارتفاع نصب را مبنای انتخاب قرار دهید. برای بارهای دارای اضافه‌بار سنگین یا طولانی، مانند سنگ‌شکن و میکسر سنگین، درایو باید ظرفیت اضافه‌بار متناسب با همان کاربرد داشته باشد.

این مدل دارای حفاظت‌های اضافه‌جریان، اضافه‌ولتاژ، افت ولتاژ، افزایش دما و قطع فاز است. نسخه استاندارد GD270-055-4 راکتور DC داخلی ندارد و نسخه مجهز به آن با پسوند L1 مشخص می‌شود. کارت شبکه و متعلقات نصب نیز اقلام اختیاری هستند و بر قیمت نهایی سفارش تأثیر دارند.

برای استعلام قیمت روز و مشاوره خرید از پارسه اتوماسیون، تصویر پلاک موتور و اطلاعات کاربرد را ارائه کنید تا درایو و تجهیزات جانبی متناسب با پروژه انتخاب شوند.

   دانلود فایل راهنمای اینورتر  INVT GD270

   PDF   📥 یوزر منوال مرتبط با درایو INVT GD270

شرکت سازنده

کد فنی

GD270-055-4

توان درایو

55KW

قدرت

74HP

ولتاژ ورودی درایو

سه فاز 380 تا 480 ولت

جریان ورودی درایو

142A

جریان خروجی درایو

115A

فرکانس ورودی

50 یا 60 هرتز

فرکانس خروجی

تحمل اضافه بار

110% جریان نامی * 60 ثانیه

روش کنترل

SVPWM, برداری بدون انکودر (SVC)

نوع موتور

آسنکرون سه‌فاز

درجه حفاظت

IP20

پورت ارتباطی

RS485

پروتکل ارتباطی

Modbus RTU

ابعاد درایو

عرض 352* ارتفاع 580* عمق 258 میلی متر

گارانتی

18 ماه گارانتی
