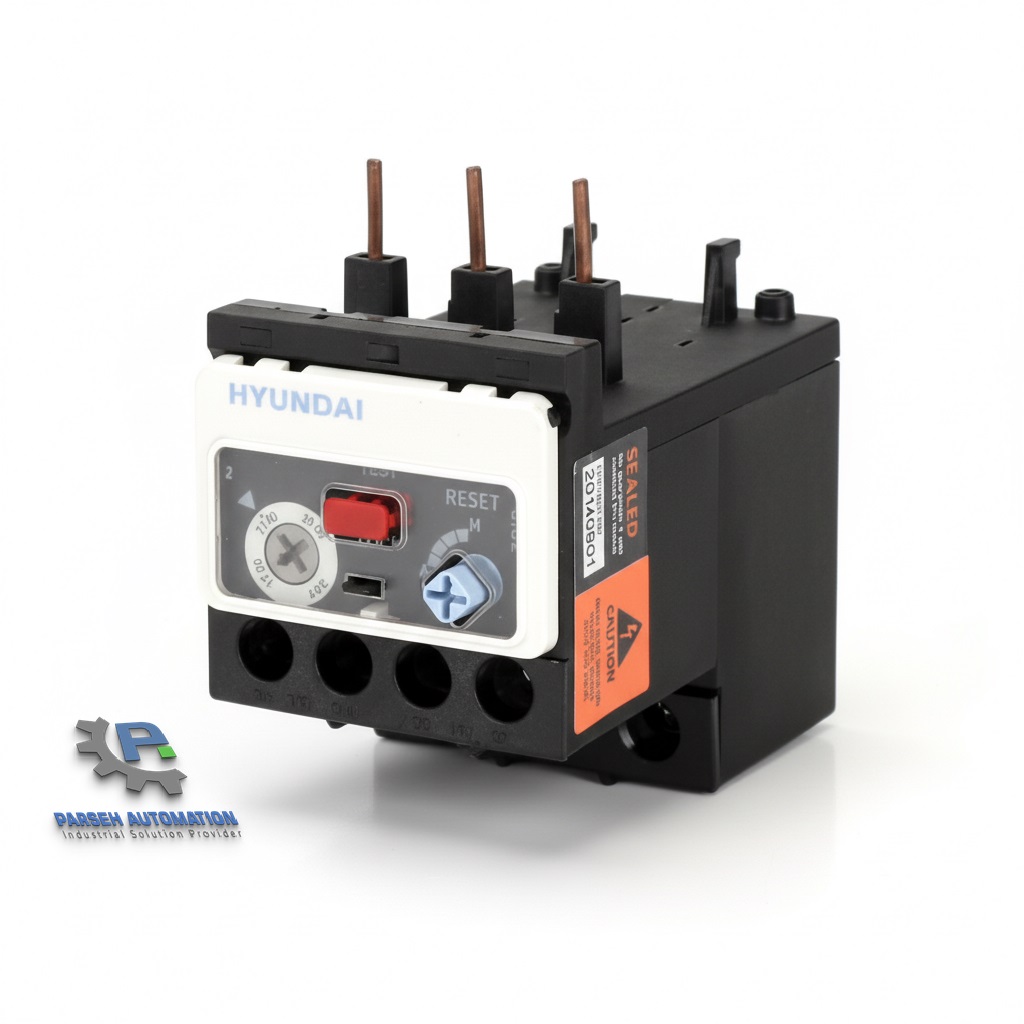

بیمتال هیوندای 0.6 تا 0.9 آمپر HGT 18K A0P90S

بی‌متال 0.6 تا 0.9 آمپر هیوندای HGT 18K A0P90S

اگر پروژه‌ شما نیاز به محافظت دقیق از الکتروموتورهای سه‌فاز در رنج جریانی حساس دارد، بیمتال هیوندای 0.6 تا 0.9 آمپر HGT 18K A0P90S ابزاری ایده‌آل است. این رله حرارتی هیوندای از سری HGT، با ارائه یک محدوده تنظیم جریان بهینه، امکان تنظیم دقیق جریان نامی موتورهای با توان پایین (معمولاً 0.37 کیلووات) را فراهم می‌کند و بالاترین سطح حفاظت از موتور سه‌فاز در برابر اضافه بار و جریان‌های غیرمجاز را تضمین می‌نماید.

مهندسان و متخصصان اتوماسیون صنعتی به‌خوبی می‌دانند که انتخاب دقیق رنج بیمتال، کلید عمر طولانی تجهیزات است. این مدل با دقت ساخت کره جنوبی و قابلیت اتصال مستقیم، عملکرد بی‌نقصی را در تابلو برق صنعتی شما به نمایش می‌گذارد.

مشخصات فنی HGT 18K A0P90S

بیمتال هیوندای HGT 18K A0P90S یک رله اضافه بار حرارتی سه‌فاز و ضروری برای مدارات فرمان است که مطابق با استانداردهای IEC 60947-4-1 ساخته شده است:

پارامترهای الکتریکی و حفاظتی

• مدل کامل (Part Number): HGT 18K A0P90S
• رنج جریان قابل تنظیم: 0.6 تا 0.9 آمپر (رنج دقیق برای موتورهای حساس)
• توان موتور متناسب (400V): حدوداً 0.37 کیلووات
• ولتاژ کارکرد نامی (Ue): 690V
• حفاظت‌ها: اضافه بار حرارتی و حفاظت در برابر قطع فاز (Phase Loss)
• کلاس تریپ (Trip Class): Class 10A (عملکرد سریع برای به حداقل رساندن آسیب حرارتی)

مشخصات نصب و سازگاری مکانیکی HGT 18K A0P90S

• سازگاری با کنتاکتور: سری HGT 18K با کنتاکتورهای هیوندای با رنج 9 تا 18 آمپر (شامل مدل‌های HGC09، HGC12 و HGC18) سازگار است.
• نحوه نصب: اتصال مستقیم و فشرده زیر ترمینال‌های قدرت کنتاکتور.
• کنتاکت‌های فرمان: دارای یک کنتاکت باز (NO: 97-98) و یک کنتاکت بسته (NC: 95-96) برای مدارات کنترلی.
• قابلیت ریست: امکان انتخاب حالت برگشت به کار بین دستی (Manual) و خودکار (Automatic).

سؤالات متداول

درک عمیق‌تر از عملکرد فنی این محصول، برای یک مهندس برق حیاتی است:

1: اگر موتور من 0.75 آمپر باشد، تنظیم بیمتال روی چه عددی ایده‌آل است؟

طبق اصول حفاظت موتور، جریان نامی موتور (0.75 آمپر) باید داخل محدوده تنظیم بیمتال قرار گیرد. شما باید ولوم تنظیم را روی عددی کمی بالاتر از جریان نامی (معمولاً ۱.۰۵ تا ۱.۲ برابر جریان نامی) تنظیم کنید. در این حالت، تنظیم در محدوده 0.8 تا 0.9 آمپر مناسب است تا تلرانس حرارتی موتور نیز لحاظ شود و تریپ‌های لحظه‌ای رخ ندهد.

2: آیا این رله می‌تواند به‌تنهایی جایگزین کلید حرارتی (MPCB) شود؟

خیر. بیمتال یا رله اضافه بار حرارتی فقط موتور را در برابر اضافه بار طولانی‌مدت (مشکلات مکانیکی یا ولتاژی) محافظت می‌کند. برای حفاظت کامل در برابر اتصال کوتاه (خطای مغناطیسی) و جریان‌های بسیار بالا، استفاده از یک کلید حرارتی مغناطیسی (MPCB) و یا یک فیوز مینیاتوری مناسب در بالادست مدار ضروری است. توصیه می‌کنیم برای تکمیل مدار فرمان و مدار قدرت، از کلید حرارتی هیوندای متناسب با رنج جریان خود استفاده نمایید.

3: نحوه سیم‌کشی کنتاکت‌های فرمان 96-95 و 98-97 در مدار کنترل چگونه است؟

کنتاکت 96-95 (NC) در مسیر سیم‌پیچ کنتاکتور (A1) قرار می‌گیرد؛ در صورت بروز خطا، این کنتاکت باز شده و بوبین کنتاکتور را قطع می‌کند. کنتاکت 98-97 (NO) برای فعال کردن یک آلارم یا چراغ سیگنال در اتاق کنترل صنعتی استفاده می‌شود تا اپراتور را از وضعیت تریپ مطلع سازد.
