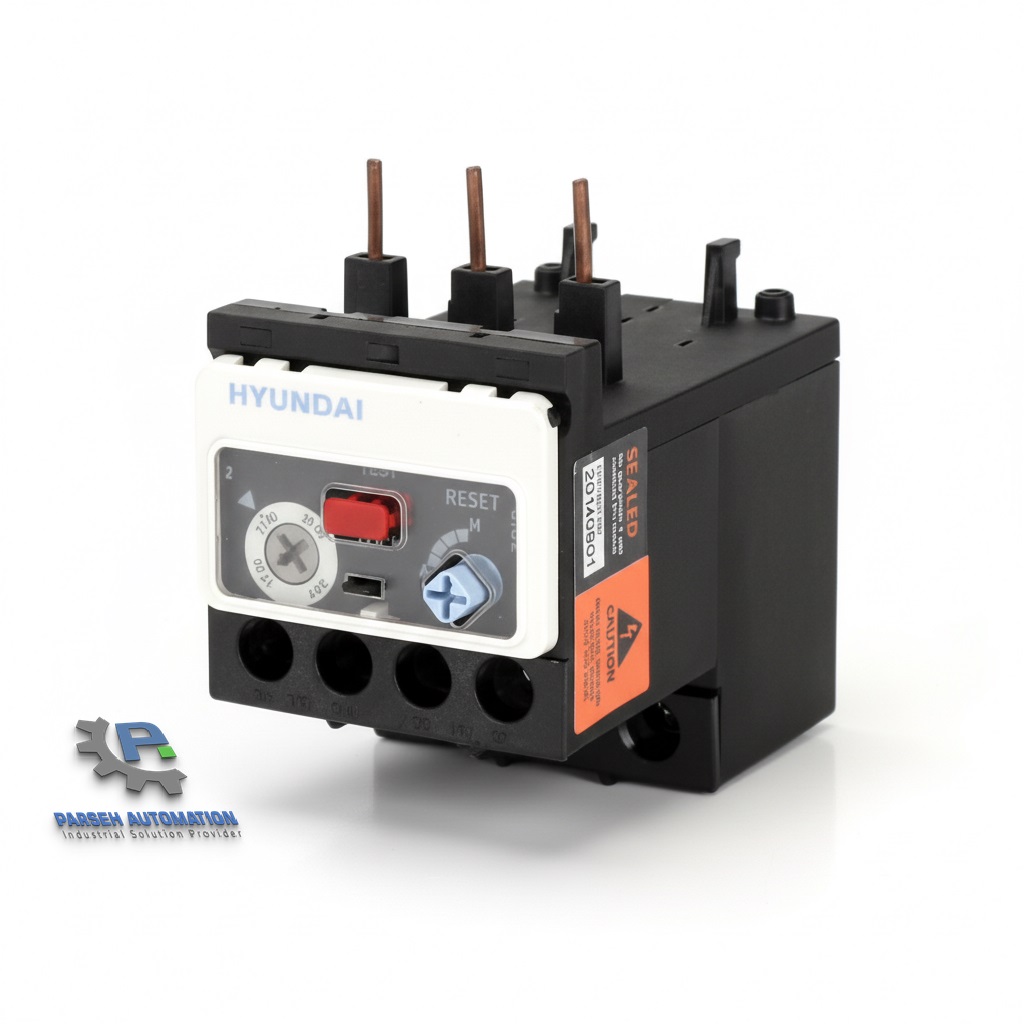

بیمتال هیوندای 9 تا 13 آمپر HGT 18KB 0012S

بیمتال هیوندای HGT 18KB 0012S

بیمتال هیوندای 9 تا 13 آمپر مدل HGT 18KB 0012S از سری تجهیزات حفاظتی برند معتبر Hyundai Electric کره جنوبی است که برای محافظت از موتورهای سه‌فاز در برابر اضافه‌بار (Overload) و افزایش دمای سیم‌پیچ طراحی شده است.
این بیمتال با عملکرد دقیق حرارتی خود، به عنوان رله حرارتی هوشمند در مدار فرمان عمل می‌کند و از آسیب‌های ناشی از جریان‌های غیرمجاز جلوگیری می‌نماید.

مشخصات HGT 18KB 0012S

• برند: Hyundai Electric

• رنج جریان قابل تنظیم: 9 تا 13 آمپر

• نوع حفاظت: حرارتی (Thermal Overload Protection)

• نوع قطع: دستی (Manual Reset) و خودکار (Auto Reset)

• تعداد پل‌ها: سه‌پل (3P)

• سازگار با کنتاکتور: سری HGC-18 هیوندای(9 آمپر، 12 آمپر، 18 آمپر)

• ولتاژ کاری: تا 690 ولت AC

• درجه حفاظت (IP): IP20

• محیط کاری: -10 تا +55 درجه سانتی‌گراد

• نصب: مستقیم روی کنتاکتور

• کشور سازنده: کره جنوبی

• کاربرد: حفاظت موتورهای سه‌فاز با توان تقریبی 2.2 تا 4 کیلووات

کاربرد بیمتال هیوندای 9 تا 13 آمپر

بیمتال HGT 18KB 0012S یکی از گزینه‌های پرکاربرد در سیستم‌های کنترل و فرمان صنعتی است.
این تجهیز با دقت بالا از موتورهای سه‌فاز کوچک و متوسط در مقابل اضافه‌بار طولانی‌مدت محافظت می‌کند و در بسیاری از تجهیزات اتوماسیون صنعتی به کار می‌رود.

کاربردهای متداول:

• تابلو برق‌های صنعتی و ساختمانی

• سیستم‌های پمپاژ آب و فاضلاب

• خطوط مونتاژ خودکار و نیمه‌اتوماتیک

• فن‌ها و کمپرسورهای صنعتی

• سیستم‌های تهویه و HVAC

• سیستم‌های کنترل مبتنی بر PLC

نحوه تنظیم و استفاده از بیمتال HGT 18KB 0012S

1. تنظیم جریان کاری موتور:
   پیچ تنظیم روی بیمتال را متناسب با جریان واقعی موتور (در محدوده 9 تا 13 آمپر) تنظیم کنید.

2. حالت ریست:
   پس از عمل حفاظت، می‌توانید بیمتال را به‌صورت دستی یا خودکار ریست کنید.

3. تست عملکرد:
   با فشردن دکمه TEST می‌توانید عملکرد قطع مدار را بررسی نمایید.

4. نصب صحیح:
   بیمتال باید بعد از کنتاکتور و در مسیر خروجی مدار قدرت نصب شود تا حفاظت مؤثر داشته باشد.

نکات نصب و ایمنی

• از نصب بیمتال در محیط‌های مرطوب یا دارای ارتعاش زیاد خودداری کنید.

• مقدار جریان تنظیم‌شده باید دقیقاً مطابق جریان نامی موتور (FLA) باشد.

• در صورت عملکرد مکرر بیمتال، علت اضافه‌بار یا اشکال در بار مکانیکی موتور بررسی شود.

• برای حفاظت کامل، کلید حرارتی یا فیوز مناسب قبل از بیمتال استفاده گردد.

ابعاد HGT 18KB 0012S

سؤالات متداول

1. بیمتال HGT 18KB 0012S برای چه نوع موتورهایی مناسب است؟

این بیمتال برای موتورهای سه‌فاز با جریان نامی بین 9 تا 13 آمپر مناسب است، معمولاً در موتورهایی با توان 3 تا 4 کیلووات استفاده می‌شود.

2. آیا این رله حرارتی با کنتاکتورهای برندهای دیگر سازگار است؟

بله، با رعایت هماهنگی در ابعاد و جریان کاری، قابل استفاده با کنتاکتورهای برندهای دیگر است، اما توصیه می‌شود از کنتاکتور هیوندای سری HGC-18 (9 آمپر، 12 آمپر، 18 آمپر) استفاده شود.

3. تفاوت بین مدل 0012S و 0018S در چیست؟

مدل A0012S محدوده جریان پایین‌تری (9 تا 13 آمپر) دارد، در حالی‌که 0018S برای موتورهای قوی‌تر با جریان 9 تا 18 آمپر طراحی شده است.

4. آیا امکان استفاده در مدار تک‌فاز وجود دارد؟

بله، با استفاده از دو پل از سه پل خروجی، می‌توان در مدارهای تک‌فاز نیز از این بیمتال استفاده کرد.

5. نحوه تست سلامت بیمتال چگونه است؟

دکمه TEST تعبیه‌شده روی دستگاه به شما امکان می‌دهد عملکرد صحیح قطع مدار را بررسی کرده و از سلامت بیمتال اطمینان حاصل کنید.

جمع‌بندی

اگر به دنبال بیمتال دقیق، بادوام و سازگار با کنتاکتورهای هیوندای هستید،
مدل HGT 18KB 0012S گزینه‌ای ایده‌آل برای حفاظت از موتورهای سه‌فاز کوچک و متوسط در سیستم‌های صنعتی است.

این بیمتال با کیفیت ساخت کره‌ای، عملکرد پایدار و قابلیت تنظیم دقیق جریان، یکی از انتخاب‌های مهندسان برق و طراحان تابلو برق در صنایع مختلف محسوب می‌شود.

برای دریافت مشاوره فنی یا خرید بی‌متال هیوندای HGT 18KB  0012S، می‌توانید با کارشناسان ما تماس بگیرید:

• تلفن: 09132802948-09371032452

• ایمیل: info@parsehautomation.ir

تیم فنی ما آماده است تا با توجه به مشخصات موتور و شرایط کاری، مناسب‌ترین بی‌متال هیوندای را برای سیستم شما پیشنهاد دهد.
