ماژول توسعه دلتا ضدنویز DVP04AD-S2
- کد فنی : DVP04AD-S2
- ورودی : 4 ورودی آنالوگ ضد نویز
- خروجی : فاقد خروجی
- ولتاژ : 24 ولت DC
25,200,000 تومان
ماژول توسعه دلتا ضدنویز DVP04AD-S2؛ چهار ورودی آنالوگ تفاضلی
ماژول آنالوگ دلتا DVP04AD-S2 برای دریافت چهار کانال سیگنال ولتاژ یا جریان از تجهیزات سازگار و تبدیل آنها به داده قابل استفاده در PLC طراحی شده است. این مدل از خانواده توسعه DVP-S، برای خواندن خروجی ترانسمیترهای فشار، سطح، دبی و سایر تجهیزات دارای سیگنال آنالوگ قابل انتخاب است.
ویژگی اصلی DVP04AD-S2، ورودی تفاضلی یا Differential و جداسازی مدار آنالوگ از مدار دیجیتال است. عنوان «ضدنویز» باید در همین چارچوب فهمیده شود؛ این ماژول نویز را بهطور کامل حذف نمیکند و کانالهای ورودی آن از یکدیگر ایزوله نیستند.
مشخصات فنی ماژول توسعه دلتا ضدنویز DVP04AD-S2
- برند: Delta.
- کد مدل: DVP04AD-S2.
- نوع ماژول: ورودی آنالوگ، خانواده DVP-S.
- تعداد ورودی: چهار کانال.
- ساختار ورودی: تفاضلی.
- سیگنال قابل دریافت: ولتاژ یا جریان، مطابق حالت انتخابشده.
- محدودههای ورودی ولتاژ: منفی ۱۰ تا مثبت ۱۰ ولت و منفی ۶ تا مثبت ۱۰ ولت.
- محدودههای ورودی جریان: منفی ۲۰ تا مثبت ۲۰ میلیآمپر و منفی ۱۲ تا مثبت ۲۰ میلیآمپر.
- رزولوشن ورودی ولتاژ: ۱۴ بیت.
- رزولوشن ورودی جریان: ۱۳ بیت.
- تغذیه: ۲۴ ولت DC؛ محدوده مجاز ۲۰٫۴ تا ۲۸٫۸ ولت.
- زمان تبدیل: ۳ میلیثانیه برای هر کانال.
- امپدانس ورودی ولتاژ: حداقل ۱ مگااهم.
- امپدانس ورودی جریان: ۲۵۰ اهم.
- خطای مجاز کلی: ±۰٫۵ درصد تماممقیاس در ۲۵ درجه سانتیگراد؛ ±۱ درصد تماممقیاس در محدوده صفر تا ۵۵ درجه.
- میانگینگیری: قابل تنظیم از ۱ تا ۲۰.
- ترمینالها: بلوک ترمینال جداشدنی.
- محل اتصال توسعه: سمت راست CPU سازگار.
این محصول خروجی آنالوگ ندارد. برای ارسال مرجع سرعت به درایو یا فرمان آنالوگ به عملگر، باید ماژول خروجی مناسب انتخاب شود.

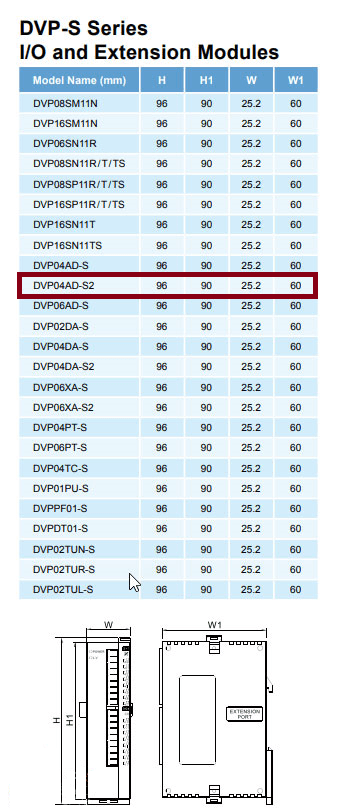

ابعاد ماژول توسعه دلتا ضدنویز DVP04AD-S2
مفهوم ورودی تفاضلی و ضدنویز در DVP04AD-S2
ورودی تفاضلی، اختلاف ولتاژ میان دو سر ورودی را اندازهگیری میکند. این ساختار، در محدوده مجاز و با اتصال صحیح، میتواند اثر بخشی از تداخل مشترک را کاهش دهد. بااینحال، اختلاف پتانسیل زمین، کابل نامناسب و مجاورت با مدار قدرت همچنان میتوانند بر اندازهگیری اثر بگذارند.
جداسازی مدار آنالوگ از مدار دیجیتال نیز با ایزولاسیون مستقل کانالها متفاوت است. بنابراین نباید فرض کرد چهار کانال را میتوان بدون بررسی مرجع الکتریکی، به هر چهار تجهیز متصل کرد.
برای خرید ماژول PLC دلتا، علاوه بر تعداد کانال، نوع سیگنال و شرایط نویز را مشخص کنید. اگر پروژه به ایزولاسیون کانالبهکانال نیاز دارد، DVP04AD-S2 را صرفاً به دلیل ورودی تفاضلی، پاسخ قطعی آن نیاز ندانید.
کاربرد DVP04AD-S2 در دریافت سیگنال ترانسمیتر
چهار ورودی ماژول میتوانند برای دریافت سیگنال از چهار مسیر اندازهگیری سازگار استفاده شوند. برای مثال، در یک فرآیند میتوان خروجی ترانسمیتر فشار، سطح و دبی را دریافت و در برنامه PLC به واحد مهندسی تبدیل کرد.
در انتخاب حالت ولتاژ یا جریان، خروجی واقعی تجهیز را ملاک قرار دهید. سنسور دارای خروجی دیجیتال، ترانسمیتر جریانی و سنسور مقاومتی، رابطهای یکسانی ندارند.
این مدل برای اتصال مستقیم Pt100، ترموکوپل یا لودسل خام انتخاب نمیشود. اگر این سنسورها به ترانسمیتر مناسب متصل باشند، خروجی ولتاژ یا جریان ترانسمیتر میتواند با ورودی ماژول تطبیق داده شود.
مقیاسبندی سیگنال در ماژول آنالوگ DVP04AD-S2
داده خواندهشده باید مطابق حالت کانال و محدوده ترانسمیتر به مقدار مهندسی تبدیل شود. برای نمونه، یک ترانسمیتر فشار صفر تا ۱۰ بار با خروجی ۴ تا ۲۰ میلیآمپر، در ۴ میلیآمپر فشار صفر و در ۲۰ میلیآمپر فشار ۱۰ بار را نشان میدهد.
این مثال به معنی یکسانبودن مقدار خام دیجیتال در تمام حالتهای ورودی نیست. برنامه باید نقاط متناظر را بر اساس تنظیم کانال مشخص کند؛ فرضکردن اینکه مقدار خام صفر همیشه معادل ۴ میلیآمپر است، میتواند خطای مقیاسبندی ایجاد کند.
محدوده خطا، وضعیت قطع سیگنال و واکنش برنامه نیز باید تعریف شوند تا مقدار نامعتبر بهعنوان داده عادی فرآیند استفاده نشود.
تفاوت رزولوشن، دقت و زمان پاسخ DVP04AD-S2
رزولوشن ۱۴ بیت مربوط به حالت ولتاژ و ۱۳ بیت مربوط به حالت جریان است. قالب ذخیره داده را نیز نباید با رزولوشن مبدل یکسان دانست.
دقت تماممقیاس، مشخصهای جدا از رزولوشن است. به همین دلیل، تفکیک تغییرات کوچکتر لزوماً به معنی خطای کمتر کل سیستم نیست؛ دقت ترانسمیتر، دما و شرایط سیگنال نیز اهمیت دارند.
میانگینگیری میتواند نوسان مقدار را کاهش دهد، اما واکنش به تغییرات سریع را کندتر میکند. زمان تبدیل ۳ میلیثانیه برای هر کانال نیز زمان پاسخ کل ماشین نیست؛ تعداد کانالهای فعال، تنظیمات پردازش و چرخه برنامه PLC باید در ارزیابی لحاظ شوند.
سازگاری و جایگزینی ماژول DVP04AD-S2
پیش از انتخاب، کد کامل CPU و پشتیبانی آن از توسعه سمت راست و این مدل را بررسی کنید. تعداد مجاز ماژولها و نیاز تغذیه مجموعه نیز باید با ترکیب واقعی سیستم تطبیق داده شوند.
DVP04AD-S و DVP04AD-S2 را صرفاً به دلیل داشتن چهار ورودی، یکسان در نظر نگیرید. نسخه S2 دارای ورودی تفاضلی است؛ هنگام جایگزینی، ساختار ورودی، مرجع سیگنال، تنظیمات کانال و نحوه استفاده برنامه از دادهها باید بازبینی شوند.
همچنین ماژول DVP04DA-S2، با وجود شباهت نام، خروجی آنالوگ است و جایگزین DVP04AD-S2 برای دریافت سیگنال نیست.
خرید ماژول توسعه دلتا ضدنویز DVP04AD-S2
برای انتخاب این محصول، مشخصات زیر را آماده کنید:
- کد دقیق CPU و ماژولهای موجود.
- تعداد مسیرهای اندازهگیری.
- نوع و محدوده خروجی هر ترانسمیتر.
- دقت و سرعت پاسخ مورد انتظار.
- شرایط نویز و مرجع الکتریکی تجهیزات.
- نیاز احتمالی به ایزولاتور سیگنال.
این مدل زمانی قابل بررسی است که چهار ورودی ولتاژ یا جریان نیاز دارید و مشخصات آن با فرآیند متناسب است. عنوان ضدنویز بهتنهایی نباید مبنای انتخاب باشد.
هنگام سفارش از پارسه اتوماسیون، کد کامل DVP04AD-S2، اصالت محصول، اقلام همراه و شرایط گارانتی را بررسی کنید.
قیمت ماژول توسعه دلتا ضدنویز DVP04AD-S2
برای مقایسه قیمت، پیشنهادهای مربوط به همین کد و پسوند S2 را بررسی کنید. هزینه ماژول را از ترانسمیتر، منبع تغذیه، ایزولاتور احتمالی و تغییر برنامه جدا کنید.
در پروژه جایگزینی، سازگاری با تجهیزات و برنامه موجود میتواند بر هزینه نهایی اثر بگذارد. قیمت درجشده در صفحه و موجودی روز را پیش از ثبت سفارش تأیید کنید.
| کد فنی | DVP04AD-S2 |
|---|---|
| ورودی ها | فاقد ورودی دیجیتال- 4 ورودی آنالوگ ضد نویز |
| خروجی ها | فاقد خروجی |
| نحوه اتصال | از سمت راست |
| نوع ماژول PLC | ورودی خروجی |
