ماژول PLC دلتا DVP04AD-S

ماژول PLC دلتا DVP04AD-S | ورودی آنالوگ برای سری Slim

ماژول PLC دلتا DVP04AD-S از شرکت Delta Electronics یک ماژول توسعه‌دهنده ورودی آنالوگ است که برای استفاده همراه با PLCهای سری Slim دلتا مانند DVP14SS، DVP16SP و سایر مدل‌های سازگار طراحی شده است. این ماژول امکان دریافت سیگنال‌های آنالوگ از سنسورها یا تجهیزات صنعتی را فراهم می‌کند و برای کنترل‌های دقیق مانند دما، فشار، جریان، سطح و … بسیار کاربردی است.

این سری از کارت توسعه دلتا دارای 4 ورودی آنالوگ و بدون خروجی است که قابلیت اتصال از سمت راست را دارد. ماژول توسعه دلتا DVP04AD-S دارای ابعاد کوچکی است که کار نصب آن را در فضای کوچک راحت‌تر می‌کند. در ادامه به بررسی بیشتر این سری از ماژول توسعه دلتا خواهیم پرداخت.

مشخصات فنی ماژول PLC دلتا DVP04AD-S

ماژول PLC دلتا DVP04AD-S به عنوان یکی از پرکاربردترین ماژول‌های توسعه ورودی آنالوگ در سیستم‌های PLC دلتا، دارای ویژگی‌ها و مزایای زیر است:

ویژگی‌ها:

1. چهار ورودی آنالوگ مستقل
   این ماژول دارای ۴ کانال ورودی آنالوگ است که به‌صورت مستقل عمل می‌کنند و می‌توانند به انواع سنسورهای آنالوگ متصل شوند.

2. پشتیبانی از سیگنال‌های ولتاژی و جریانی
   امکان تنظیم هر کانال برای دریافت سیگنال ولتاژی (0 تا 10 ولت) یا جریانی (4 تا 20 میلی‌آمپر) وجود دارد.

3. دقت 12 بیتی در تبدیل آنالوگ به دیجیتال (ADC)
   این دقت باعث افزایش کیفیت اندازه‌گیری و کنترل دقیق‌تر فرآیندها می‌شود.

4. نصب و راه‌اندازی آسان در کنار PLCهای سری Slim
   ماژول بدون نیاز به تغذیه جداگانه و تنها با اتصال به پورت سمت راست PLC نصب می‌شود.

5. سازگار با نرم‌افزار WPLSoft و ISPSoft
   برنامه‌نویسی این ماژول از طریق نرم‌افزارهای رسمی دلتا با استفاده از دستورات FROM/TO انجام می‌شود.

6. زمان پاسخ سریع برای هر کانال
   زمان تبدیل ورودی هر کانال حدود ۲.۵ میلی‌ثانیه است که برای بسیاری از کاربردهای صنعتی مناسب است.

 مزایای استفاده از ماژول PLC دلتا DVP04AD-S:

• افزایش قابلیت‌های سیستم PLC بدون نیاز به خرید PLC آنالوگ
  با افزودن این ماژول به یک PLC دیجیتال ساده، می‌توان امکانات آنالوگ را اضافه کرد و هزینه را کاهش داد.

• دقت و پایداری بالا در اندازه‌گیری سیگنال‌های آنالوگ
  برای کنترل فرآیندهایی مانند دما، فشار، سطح مخازن و سرعت موتور بسیار مناسب است.

• قابلیت اطمینان بالا در محیط‌های صنعتی
  با طراحی صنعتی مقاوم، عملکرد قابل اعتماد حتی در شرایط محیطی سخت را تضمین می‌کند.

• یکپارچه‌سازی آسان با سیستم‌های موجود
  به‌راحتی می‌توان این ماژول را به سیستم‌های کنترلی موجود اضافه کرد، بدون نیاز به تغییرات اساسی.

• مقرون‌به‌صرفه و اقتصادی
  به‌جای استفاده از PLCهای گران‌قیمت آنالوگ، می‌توان از این ماژول در کنار یک PLC اقتصادی استفاده کرد.

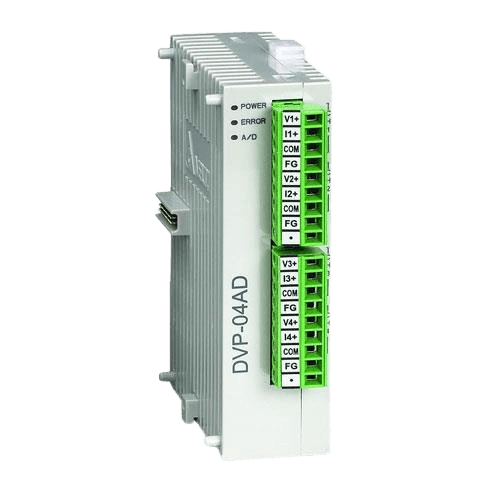

ماژول PLC دلتا DVP04AD-S

 کاربردهای ماژول PLC دلتا DVP04AD-S

ماژول PLC دلتا DVP04AD-S در پروژه‌هایی که نیاز به اندازه‌گیری و مانیتورینگ مقادیر پیوسته دارند، استفاده می‌شود، از جمله:

• کنترل دما با ترنسدیوسر آنالوگ

• خواندن مقدار فشار یا جریان از سنسورهای صنعتی

• پروژه‌های اتوماسیون با ورودی آنالوگ (PID Control)

• مانیتورینگ سطح مخزن یا ولتاژ خروجی دستگاه‌ها

• اتصال به ترانسمیترهای 4–20 میلی‌آمپر

 نکات مهم در استفاده از DVP04AD-S

• انتخاب بین حالت 0–10V یا 4–20mA برای هر کانال به‌صورت نرم‌افزاری و از طریق تنظیم رجیستر انجام می‌شود.

• برای خواندن اطلاعات از این ماژول باید از دستورهای FROM و TO در برنامه‌نویسی استفاده کنید.

• در نصب باید دقت شود که سیگنال‌های آنالوگ از منابع نویز جدا نگه داشته شوند.

 نمونه کد خواندن ورودی آنالوگ

; فرض بر این است که داده کانال 0 را می‌خواهید بخوانید

FROM K1 K0 D100 K1

• K1: شماره ماژول

• K0: رجیستر داخلی (مثلاً CH0)

• D100: محل ذخیره در حافظه PLC

• K1: تعداد کلمات خوانده‌شده

راهنمای خرید ماژول PLC دلتا DVP04AD-S از فروشگاه پارسه اتوماسیون

اگر به دنبال اضافه‌کردن ورودی‌های آنالوگ به سیستم PLC خود هستید، ماژول PLC دلتا DVP04AD-S یک انتخاب اقتصادی، دقیق و قابل اعتماد است. این ماژول با 4 ورودی آنالوگ و قابلیت تنظیم سیگنال‌های ولتاژی و جریانی، در اتوماسیون صنعتی، کنترل فرآیند، و اندازه‌گیری‌های دقیق بسیار کاربردی است.
