کلید حرارتی 0.6 تا 1 آمپر زیمنس مدل 3MV8100-1MF00

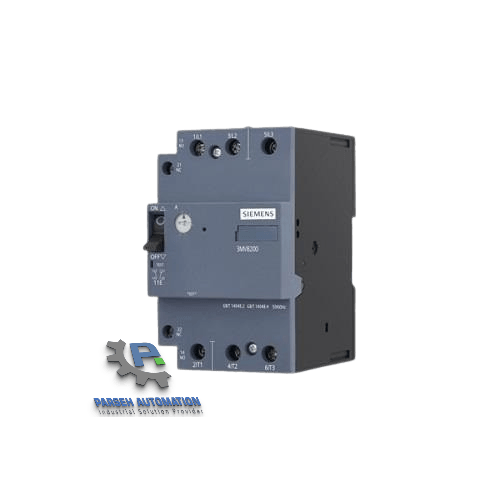

کلید حرارتی زیمنس SINOVA مدل 3MV8100-1MF00

کلید حرارتی زیمنس مدل 3MV8100-1MF00 یک محافظ راه‌انداز موتور یا Motor Starter Protector از سری 3MV8 است. این تجهیز برای حفاظت مدار موتور در برابر اضافه‌بار حرارتی و جریان اتصال کوتاه استفاده می‌شود.

مدل 3MV8100-1MF00 دارای جریان نامی 1 آمپر، محدوده تنظیم حرارتی 0.6 تا 1 آمپر و کنتاکت کمکی 1NO+1NC است. این مدل برای موتوری مناسب است که جریان نامی درج‌شده روی پلاک آن در محدوده 0.6 تا 1 آمپر قرار داشته باشد.

محصولات SINOVA، سری محصولات فشار ضعیف زیمنس هستند و مدل 3MV8100-1MF00 در خانواده 3MV81 قرار می‌گیرد.

مشخصات فنی کلید حرارتی زیمنس مدل 3MV8100-1MF00

مدل 3MV8100-1MF00 در میان کلید حرارتی زیمنس برای حفاظت موتورهایی با جریان نامی 0.6 تا 1 آمپر قرار می‌گیرد. این مدل با توان موتور راهنمای 0.37/0.55 کیلووات، تریپ لحظه‌ای 12 آمپر و کنتاکت کمکی 1NO+1NC، برای تابلوهای کنترل موتور و مدارهایی که به اعلام وضعیت کلید نیاز دارند، انتخاب مناسبی است.

کنتاکت کمکی 1NO+1NC

مدل 3MV8100-1MF00 دارای کنتاکت کمکی 1NO+1NC است. این کنتاکت می‌تواند برای موارد زیر استفاده شود:

• اعلام وضعیت قطع یا وصل کلید
• ارسال سیگنال به PLC
• نمایش خطا در مدار فرمان
• interlock در مدار کنترل موتور
• کنترل چراغ یا رله اعلام وضعیت

ظرفیت کنتاکت کمکی براساس کاتالوگ:

• AC-15: برابر 3 آمپر در 230 ولت، 1.5 آمپر در 415 ولت و 1 آمپر در 500 ولت
• DC-13: برابر 2.8 آمپر در 24 ولت، 0.7 آمپر در 60 ولت و 0.3 آمپر در 220 ولت

اگر به مدل بدون کنتاکت کمکی نیاز دارید، کد فنی متناظر آن 3MV8100-0MF00 است.

عملکرد حفاظتی کلید حرارتی 0.6 تا 1 آمپر زیمنس مدل 3MV8100-1MF00

این کلید دو عملکرد اصلی دارد:

حفاظت در برابر اضافه‌بار

محدوده عملکرد حفاظت حرارتی این مدل از 0.6 تا 1 آمپر قابل تنظیم است. تنظیم کلید باید متناسب با جریان نامی درج‌شده روی پلاک موتور انجام شود.

حفاظت در برابر اتصال کوتاه

مقدار تریپ لحظه‌ای درج‌شده برای این مدل 12 آمپر است. همچنین طبق جدول کاتالوگ، در ولتاژ حداکثر 415 ولت AC، ظرفیت قطع این مدل برابر با 100/100kA برای Icu/Ics است.

در جدول کاتالوگ برای مدل‌های حداکثر 1 آمپر در ولتاژ ≤415V AC، فیوز پشتیبان جداگانه الزامی درج نشده است؛ بااین‌حال طراحی نهایی حفاظت باید براساس جریان اتصال کوتاه احتمالی در محل نصب انجام شود.

تفاوت 3MV8100-1MF00 با 3MV8100-0MF00

هر دو مدل محدوده تنظیم حرارتی 0.6 تا 1 آمپر دارند، اما تفاوت آن‌ها در کنتاکت کمکی است:

بنابراین اگر مدار کنترل به اعلام وضعیت کلید نیاز دارد، مدل 3MV8100-1MF00 گزینه مناسب‌تری است.

کاربرد کلید حرارتی 0.6 تا 1 آمپر زیمنس مدل 3MV8100-1MF00

این مدل برای حفاظت موتورهایی استفاده می‌شود که جریان نامی آن‌ها بین 0.6 تا 1 آمپر است. کاربردهای رایج آن شامل موارد زیر است:

• مدارهای راه‌اندازی موتورهای کوچک
• تابلوهای کنترل موتور
• پمپ‌ها و فن‌های کوچک
• ماشین‌آلات صنعتی سبک
• مدارهایی که به اعلام وضعیت کلید از طریق کنتاکت کمکی نیاز دارند

توان موتور درج‌شده در کاتالوگ برای این مدل 0.25 کیلووات است؛ بااین‌حال انتخاب نهایی باید براساس جریان پلاک موتور انجام شود، نه فقط توان موتور. راندمان، ضریب توان، ولتاژ و شرایط بار می‌توانند جریان واقعی موتور را تغییر دهند.

نکات مهم هنگام انتخاب و نصب 3MV8100-1MF00

پیش از خرید این مدل، موارد زیر را بررسی کنید:

1. جریان نامی موتور در محدوده 0.6 تا 1 آمپر باشد.
2. تنظیم حرارتی کلید براساس جریان پلاک موتور انجام شود.
3. ظرفیت قطع کلید با جریان اتصال کوتاه احتمالی تابلو مطابقت داشته باشد.
4. وجود کنتاکت کمکی 1NO+1NC برای مدار کنترل مورد نیاز باشد.
5. فضای نصب با ابعاد 54×86×70 میلی‌متر مطابقت داشته باشد.
6. سیم‌کشی کنتاکت کمکی با ظرفیت AC-15 یا DC-13 آن هماهنگ باشد.

طبق کاتالوگ، پیچ ترمینال مدار اصلی این سری از نوع M4 است و گشتاور سفت‌کردن آن 1 تا 1.5 نیوتن‌متر اعلام شده است.

گارانتی کلید حرارتی زیمنس SINOVA

کلید حرارتی زیمنس SINOVA مدل 3MV8100-1MF00 مانند تمام محصولات سری SINOVA با 2 سال گارانتی تعویض بی‌قیدوشرط ارائه می‌شود.

این گارانتی برای کلیه محصولات سری SINOVA قابل ارائه است و یکی از مزیت‌های مهم خرید این محصول از پارسه اتوماسیون محسوب می‌شود.

پرسش‌های متداول

کلید 3MV8100-1MF00 برای چه موتوری مناسب است؟

این مدل برای موتوری مناسب است که جریان نامی آن روی پلاک بین 0.6 تا 1 آمپر باشد. توان موتور راهنمای درج‌شده در کاتالوگ برای این مدل 0.25 کیلووات است.

آیا این مدل کنتاکت کمکی دارد؟

بله. مدل 3MV8100-1MF00 دارای یک کنتاکت باز و یک کنتاکت بسته با آرایش 1NO+1NC است.

قدرت قطع این کلید چقدر است؟

در ولتاژ حداکثر 415 ولت AC، مقدار Icu و Ics این مدل طبق جدول کاتالوگ برابر با 100 کیلوآمپر است.

کلاس تریپ این مدل چند است؟

کلاس تریپ مدل 3MV8100-1MF00 برابر با 10A و مطابق استاندارد IEC 60947-4-1 است.

خرید کلید حرارتی 0.6 تا 1 آمپر زیمنس مدل 3MV8100-1MF00

برای انتخاب صحیح کلید حرارتی، تصویر پلاک موتور، جریان نامی، ولتاژ و نوع کاربرد را ارسال کنید تا کد مناسب بررسی شود.

برای خرید کلید حرارتی زیمنس SINOVA مدل 3MV8100-1MF00 و دریافت مشاوره فنی با کارشناسان پارسه اتوماسیون تماس بگیرید.

قیمت کلید حرارتی 0.6 تا 1 آمپر زیمنس مدل 3MV8100-1MF00

قیمت و وضعیت موجودی مدل 3MV8100-1MG00 بر اساس شرایط روز فروش در بخش خرید همین صفحه نمایش داده می‌شود. هنگام استعلام یا ثبت سفارش، کد کامل محصول و رنج 0.6 تا 1 آمپر را بررسی کنید تا این مدل با نسخه‌های مشابه یا مدل بدون کنتاکت کمکی اشتباه نشود.

منبع مشخصات فنی: کاتالوگ SINOVA The Power of Simplicity، ویرایش 2026، صفحات 187 تا 196.
