کلید حرارتی 22 تا 32 آمپر زیمنس مدل 3MV8200-1MP00

خرید کلید حرارتی 22 تا 32 آمپر زیمنس مدل 3MV8200-1MP00

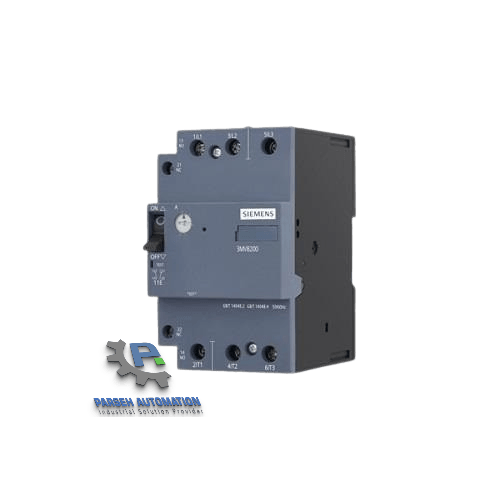

کلید حرارتی زیمنس مدل 3MV8200-1MP00 یک کلید محافظ موتور، MPCB و Motor Starter Protector از سری 3MV8 است. این مدل برای حفاظت موتورهای صنعتی با جریان کاری ۲۲ تا ۳۲ آمپر در برابر اضافه‌بار و اتصال کوتاه استفاده می‌شود.

برخلاف مدل‌های فریم 3MV81، این محصول در فریم بزرگ‌تر 3MV82 قرار دارد و برای مدارهایی با توان و جریان بالاتر طراحی شده است. جریان نامی ۳۲ آمپر، رنج تنظیم حرارتی ۲۲ تا ۳۲ آمپر، توان راهنمای موتور ۱۵ کیلووات و تریپ لحظه‌ای ۳۸۰ آمپر، مهم‌ترین پارامترهای انتخاب این کلید حرارتی موتور هستند.

مشخصات فنی کلید حرارتی 22 تا 32 آمپر زیمنس مدل 3MV8200-1MP00

در ساختار کلید حرارتی زیمنس، مدل 3MV8200-1MP00 در رنج ۲۲ تا ۳۲ آمپر قرار می‌گیرد و به‌دلیل فریم بزرگ‌تر، ابعاد و ظرفیت اتصال آن با مدل‌های 3MV81 یکسان نیست.

قدرت قطع اتصال کوتاه 3MV8200-1MP00

برای این مدل باید ردیف 32 & 52A سری 3MV82 در جدول کاتالوگ مبنا قرار گیرد. مقادیر قدرت قطع به ولتاژ کاری وابسته هستند:

در ولتاژ تا ۴۱۵ ولت، قدرت قطع خود کلید برابر با Icu/Ics = 35/17kA است. مقدار درج‌شده در ستون Fuse، جریان نامی کلید نیست؛ بلکه حداکثر فیوز پشتیبان gL/gG در شرایط هماهنگی حفاظتی است. انتخاب نهایی باید با جریان اتصال کوتاه احتمالی محل نصب، سطح اتصال کوتاه شبکه و طراحی تابلو انجام شود.

راهنمای انتخاب کلید حرارتی زیمنس

این مدل زمانی انتخاب می‌شود که جریان پلاک موتور در محدوده ۲۲ تا ۳۲ آمپر قرار داشته باشد. توان ۱۵ کیلووات در کاتالوگ نقش راهنمای انتخاب دارد و معیار نهایی باید جریان واقعی موتور، ولتاژ، ضریب توان، راندمان و روش راه‌اندازی باشد.

فریم 3MV82 نسبت به 3MV81 فضای بیشتری در تابلو اشغال می‌کند؛ بنابراین پیش از خرید، ابعاد ۷۰×۱۱۵×۱۰۸٫۵ میلی‌متر و فضای سیم‌کشی اطراف کلید را بررسی کنید. کنتاکت کمکی 1NO+1NC برای اعلام وضعیت، اینترلاک و ارتباط با مدار فرمان در نظر گرفته شده است.

تفاوت 3MV8200-1MP00 با کدهای نزدیک

• 3MV8200-1MN00: جریان نامی ۲۵ آمپر، رنج تنظیم ۱۶ تا ۲۵ آمپر، توان ۱۱ کیلووات و تریپ ۳۰۰ آمپر
• 3MV8200-1MP00: جریان نامی ۳۲ آمپر، رنج تنظیم ۲۲ تا ۳۲ آمپر، توان ۱۵ کیلووات و تریپ ۳۸۰ آمپر
• 3MV8200-1MQ00: جریان نامی ۴۰ آمپر، رنج تنظیم ۲۸ تا ۴۰ آمپر، توان ۱۸٫۵ کیلووات و تریپ ۴۸۰ آمپر

همچنین کد 3MV8200-1MP00 را با 3MV8100-1MP00 اشتباه نگیرید. هر دو به MP00 ختم می‌شوند، اما اولی متعلق به فریم 3MV82 با جریان نامی ۳۲ آمپر و دومی متعلق به فریم 3MV81 با جریان نامی ۲۵ آمپر است.

قیمت کلید حرارتی 22 تا 32 آمپر زیمنس مدل 3MV8200-1MP00

قیمت و وضعیت موجودی مدل 3MV8200-1MP00 بر اساس شرایط روز فروش در بخش خرید همین صفحه نمایش داده می‌شود. هنگام استعلام، حتماً کد کامل، فریم 3MV82، رنج ۲۲ تا ۳۲ آمپر و کنتاکت کمکی 1NO+1NC را اعلام کنید؛ تشابه بخش پایانی کد با مدل‌های 3MV81 می‌تواند باعث انتخاب اشتباه شود.

گارانتی کلید حرارتی زیمنس SINOVA

تمام محصولات سری SINOVA، از جمله کلید حرارتی زیمنس مدل 3MV8200-1MP00، با ۲ سال گارانتی تعویض بی‌قیدوشرط ارائه می‌شوند.

پرسش‌های متداول

آیا 3MV8200-1MP00 برای موتور ۱۵ کیلووات مناسب است؟
توان ۱۵ کیلووات در کاتالوگ راهنمای انتخاب است. مناسب‌بودن نهایی باید بر اساس جریان پلاک موتور و قرارگرفتن آن در محدوده ۲۲ تا ۳۲ آمپر بررسی شود.

تفاوت 3MV8200-1MP00 با 3MV8100-1MP00 چیست؟
مدل 3MV8200-1MP00 دارای جریان نامی ۳۲ آمپر و فریم 3MV82 است؛ مدل 3MV8100-1MP00 جریان نامی ۲۵ آمپر و فریم کوچک‌تر 3MV81 دارد. این دو محصول جایگزین مستقیم یکدیگر نیستند.

آیا این مدل برای مدار فرمان کنتاکتور مناسب است؟
بله، وجود کنتاکت کمکی 1NO+1NC امکان استفاده از کلید را برای اعلام وضعیت، اینترلاک و ارسال سیگنال به مدار فرمان فراهم می‌کند.

مشخصات این صفحه بر اساس کاتالوگ SINOVA، ویرایش ۲۰۲۶، تنظیم شده است.
