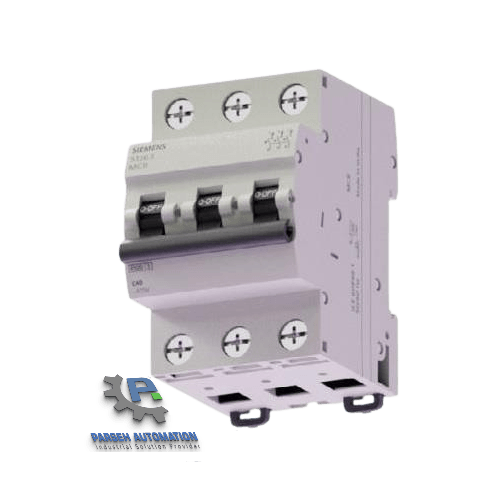

کلید مینیاتوری سه پل 20 آمپر زیمنس تیپ C مدل 5TJ6320-7

خرید کلید مینیاتوری سه پل 20 آمپر زیمنس تیپ C مدل 5TJ6320-7

پیش از خرید این مدل، سه مشخصه را در نقشه مدار کنترل کنید: جریان نامی ۲۰ آمپر، نیاز به قطع هم‌زمان سه فاز و قدرت قطع ۶ کیلوآمپر. جریان طراحی مدار و ظرفیت کابل باید با کلید ۲۰ آمپر هماهنگ باشند. اگر مدار به قطع نول هم نیاز دارد، مدل سه‌پل 5TJ6320-7 برای انجام آن کافی نیست.

برای بارهایی مانند موتور سه‌فاز، فقط جریان کار عادی را ملاک قرار ندهید. جریان و زمان راه‌اندازی باید با منحنی کلید تطبیق داده شوند و حفاظت اضافه‌بار اختصاصی موتور نیز در طرح مدار مشخص باشد. کلید مینیاتوری جای رله اضافه‌بار قابل تنظیم موتور را نمی‌گیرد.

مشخصات فنی کلید مینیاتوری سه پل 20 آمپر زیمنس تیپ C مدل 5TJ6320-7

• کد فنی: 5TJ6320-7
• تعداد پل: سه پل (3P)
• جریان نامی: ۲۰ آمپر
• منحنی قطع: تیپ C
• قدرت قطع نامی: ۶ کیلوآمپر مطابق IEC 60898-1
• ولتاژ نامی مدل سه‌پل در کاتالوگ: ۴۱۵ ولت AC
• فرکانس نامی: ۵۰/۶۰ هرتز
• عرض: ۵۴ میلی‌متر، معادل سه ماژول

ابعاد کلید مینیاتوری سه پل زیمنس تیپ C

با اشغال تنها 3 ماژول تابلو (54 میلی‌متر عرض)، این کلید روی ریل 35mm DIN نصب می‌شود و با طراحی صنعتی خود در تابلوهای سه‌فاز اصلی یا فرعی به‌راحتی جای می‌گیرد. قابلیت اتصال کابل‌هایی با سطح مقطع بالا و ترمینال‌های مقاوم، اتصال ایمن و بدون افت را فراهم می‌سازد.

منحنی قطع کلید مینیاتوری 5TJ6320-7 زیمنس چگونه عمل می‌کند؟

تیپ C در محدوده آزمون ۵ تا ۱۰ برابر جریان نامی وارد ناحیه عملکرد مغناطیسی می‌شود؛ برای این مدل، حدود ۱۰۰ تا ۲۰۰ آمپر. این بازه جریان مجاز دائمی نیست و به‌تنهایی مشخص نمی‌کند یک بار با جریان راه‌اندازی مشخص باعث قطع کلید می‌شود یا خیر؛ مدت جریان راه‌اندازی هم اهمیت دارد.

در اضافه‌بار، عملکرد کلید حرارتی و وابسته به زمان است. طبق شرایط آزمون استاندارد در دمای مرجع ۳۰ درجه سانتی‌گراد، کلید در جریان ۲۲٫۶ آمپر نباید طی یک ساعت قطع کند و در جریان ۲۹ آمپر باید در کمتر از یک ساعت عمل کند. این مقادیر، حدود آزمون عملکرد هستند و به معنی مناسب‌بودن کار دائمی مدار بالاتر از ۲۰ آمپر نیستند.

قیمت کلید مینیاتوری سه پل ۲۰ آمپر زیمنس 5TJ6320-7

برای مقایسه قیمت، کد کامل 5TJ6320-7 را مبنا قرار دهید؛ یکسان‌بودن برند و آمپراژ کافی نیست. تعداد پل، تیپ قطع و قدرت قطع مدل پیشنهادی فروشنده باید با همین محصول مطابقت داشته باشد. همچنین پیش از ثبت سفارش، قیمت روز و موجودی همین کد را بررسی کنید.

قدرت قطع ۶ کیلوآمپر نیز باید برای جریان اتصال کوتاه احتمالی محل استفاده کافی باشد. اگر در طرح شما قدرت قطع یا تعداد پل دیگری لازم است، مدل‌های موجود در صفحه کلید مینیاتوری زیمنس را مقایسه کنید.

پارسه اتوماسیون مدل 5TJ6320-7 را با گارانتی تعویض بی‌قید و شرط ۲ ساله ارائه می‌کند.

برای دریافت مشاوره فنی، استعلام قیمت یا ثبت سفارش، همین حالا با کارشناسان پارسه اتوماسیون تماس بگیرید.
