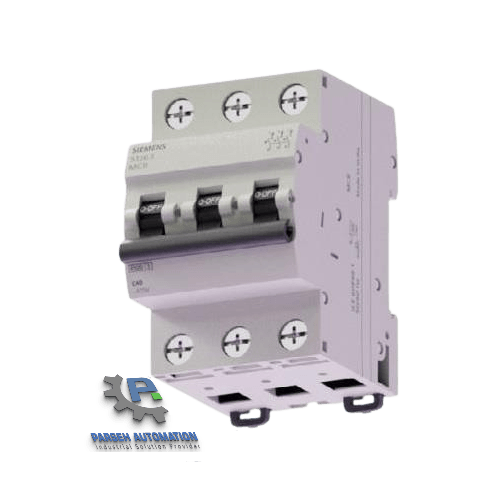

کلید مینیاتوری سه پل 50 آمپر زیمنس تیپ C مدل 5TJ6350-7

  • کد فنی: 5TJ6350-7
  • جریان: 50 آمپر
  • تعداد پل: 3
  • قدرت قطع اتصال کوتاه: 6KA
  • منحنی قطع : C

5,413,000 تومان

کلید مینیاتوری سه پل 50 آمپر زیمنس تیپ C مدل 5TJ6350-7 برای چه مداری مناسب است؟

وقتی جریان طراحی یک انشعاب سه‌فاز از محدوده مناسب کلید ۴۰ آمپر فراتر می‌رود، مدل ۵۰ آمپر می‌تواند یکی از گزینه‌های بررسی باشد. انتخاب 5TJ6350-7 باید هم‌زمان با ظرفیت جریان کابل و شرایط نصب آن انجام شود؛ صرفِ بالاتر بودن جریان مصرفی از ۴۰ آمپر، به‌تنهایی مجوز نصب کلید ۵۰ آمپر نیست.

سه پل این کلید به هم متصل‌اند و هنگام قطع، هر سه فاز را هم‌زمان جدا می‌کنند. منحنی C نیز اجازه می‌دهد کلید افزایش کوتاه‌مدت جریان را، در مقایسه با تیپ B، در محدوده بالاتری تحمل کند. برای بارهای دارای جریان راه‌اندازی، مقدار واقعی این جریان باید با منحنی عملکرد کلید تطبیق داده شود.


مشخصات فنی کلید مینیاتوری سه پل 50 آمپر زیمنس تیپ C مدل 5TJ6350-7

  • مدل: 5TJ6350-7
  • تعداد پل: سه پل (3P)
  • جریان نامی: ۵۰ آمپر
  • منحنی قطع: C
  • قدرت قطع نامی: ۶ کیلوآمپر مطابق IEC 60898-1
  • ولتاژ نامی مدل سه‌پل در کاتالوگ: ۴۱۵ ولت AC
  • فرکانس نامی: ۵۰/۶۰ هرتز
  • درجه حفاظت: IP20
  • عرض: ۵۴ میلی‌متر، معادل سه ماژول
  • سطح مقطع هادی قابل اتصال: ۱ تا ۲۵ میلی‌متر مربع
  • گشتاور پیشنهادی ترمینال: ۲ نیوتن‌متر

ابعاد کلید مینیاتوری زیمنس

این کلید با عرض استاندارد 54 میلی‌متر (3 ماژول)، فضای مناسبی در تابلو اشغال می‌کند و به‌سادگی روی ریل‌های استاندارد DIN 35mm نصب می‌شود. ترمینال‌های مستحکم آن برای اتصال کابل‌هایی با سطح مقطع بالا طراحی شده‌اند.

ابعاد و شرایط نصب کلید مینیاتوری سه پل 50 آمپر تیپ C زیمنس مدل 5TJ6350-7


پیش از سفارش کلید مینیاتوری سه پل 50 آمپر زیمنس تیپ C مدل 5TJ6350-7 این سه مورد را بررسی کنید

آمپراژ: جریان نامی ۵۰ آمپر، حد انتخاب حفاظتی مدار است و باید با کابل، بار و شرایط نصب هماهنگ باشد. انتخاب مدل ۶۳ آمپر فقط برای جلوگیری از قطع‌شدن کلید، بدون بررسی علت قطع، راه‌حل مناسبی نیست.

جریان راه‌اندازی: محدوده آزمون عملکرد مغناطیسی تیپ C برای این مدل حدود ۲۵۰ تا ۵۰۰ آمپر است. این بازه، جریان کاری مجاز یا قدرت قطع کلید نیست.

اتصال کوتاه: اگر جریان اتصال کوتاه احتمالی در محل نصب از ۶ کیلوآمپر بیشتر باشد، باید تجهیزی با قدرت قطع مناسب‌تری انتخاب شود. همچنین این کلید سه فاز را قطع می‌کند و پل جداگانه‌ای برای نول ندارد.

برای مقایسه این مدل با آمپراژها و تعداد پل‌های دیگر، انواع کلید مینیاتوری زیمنس را بررسی کنید. کلید 5TJ6350-7 در پارسه اتوماسیون با گارانتی تعویض بی‌قید و شرط ۲ ساله عرضه می‌شود.

برای دریافت مشاوره یا ثبت سفارش کلید مینیاتوری زیمنس با ما در ارتباط باشید:

  • تلفن تماس:

  • 09132802948
  • 09139754956
کد فنی

5TJ6350-7

جریان کلید مینیاتوری

50A

قدرت قطع اتصال کوتاه کلید مینیاتوری

6KA

تعداد پل کلید مینیاتوری

3P

منحنی قطع کلید مینیاتوری

C
