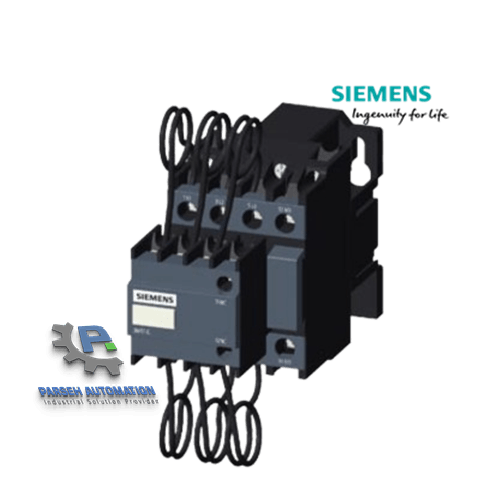

کنتاکتور خازنی 12.5kvar زیمنس مدل 3MT70012JA116AN2

  • حداکثر ولتاژ کاری:690AC
  • تعداد کنتاکت کمکی: 1 باز + 1 بسته (1NO + 1NC)
  • قابلیت تحمل جریان بالا
  • مقاوم در برابر شوک و لرزش

7,347,000 تومان

کنتاکتور خازنی 12.5kvar زیمنس مدل 3MT70012JA116AN2 از سری SINOVA، برای قطع و وصل پله خازنی سه‌فاز تا ۱۲٫۵ کیلووار در شبکه ۴۰۰ تا ۴۱۵ ولت مناسب است. این مدل بوبین ۲۲۰ ولت AC با فرکانس ۵۰/۶۰ هرتز، کنتاکت کمکی یک باز و یک بسته و مجموعه مقاومت‌های محدودکننده جریان هجومی دارد. طراحی مخصوص کلیدزنی خازن، آن را برای پله‌های کوچک بانک خازنی و تابلوهای اصلاح ضریب توان مناسب می‌کند.


مشخصات فنی کنتاکتور خازنی 12.5kvar زیمنس مدل 3MT70012JA116AN2

مشخصات شناسایی و مدار قدرت

  • برند و سری: زیمنس، Siemens SINOVA 3MT7.
  • کد کامل محصول: 3MT70012JA116AN2.
  • تعداد پل قدرت: سه پل.
  • رده کاربری: AC-6b، مخصوص کلیدزنی خازن.
  • ظرفیت خازنی در ۲۴۰ ولت: ۷٫۵ کیلووار.
  • ظرفیت خازنی در ۴۰۰ تا ۴۱۵ ولت: ۱۲٫۵ کیلووار.
  • ظرفیت خازنی در ۴۴۰ ولت: ۱۳٫۷ کیلووار.
  • ظرفیت خازنی در ۶۹۰ ولت: ۲۱٫۵ کیلووار.
  • جریان کاری نامی Ie در رده AC-6b: معادل ۱۸ آمپر، بدون احتساب ضریب هارمونیک و ایمنی.
  • جریان حرارتی متعارف Ith: معادل ۲۴٫۳ آمپر.
  • ولتاژ عایقی نامی Ui: معادل ۶۹۰ ولت.
  • ولتاژ تحمل ضربه مدار قدرت Uimp: معادل ۸ کیلوولت.
  • فرکانس نامی مدار قدرت: ۵۰/۶۰ هرتز.

جریان حرارتی ۲۴٫۳ آمپر با جریان کاری خازنی ۱۸ آمپر متفاوت است. ظرفیت کیلووار در ولتاژ شبکه و مشخصات رده AC-6b، مبنای انتخاب این کنتاکتور هستند.


انتخاب کنتاکتور خازنی 12.5kvar زیمنس برای بانک خازن

این مدل برای یک پله مستقل تا ۱۲٫۵ کیلووار در شبکه ۴۰۰ تا ۴۱۵ ولت کاربرد دارد. برای مقایسه ظرفیت‌ها و خرید کنتاکتور خازنی زیمنس، ظرفیت هر پله را جدا از ظرفیت کل بانک در نظر بگیرید.

برای مثال، بانک ۵۰ کیلووار متشکل از چهار پله ۱۲٫۵ کیلووار، برای هر پله به کنتاکتور مستقل نیاز دارد. استفاده از پله‌های کوچک‌تر، امکان تنظیم تدریجی‌تر توان راکتیو را فراهم می‌کند؛ تعداد و ظرفیت پله‌ها نیز با الگوی مصرف مجموعه انتخاب می‌شوند.

در بانک‌های دارای راکتور، جریان مجموعه خازن و راکتور و شرایط هارمونیکی شبکه در انتخاب تجهیزات دخالت دارند. همچنین خازن ۱۲٫۵ کیلووار با ولتاژ نامی ۴۴۰ ولت، در شبکه ۴۰۰ ولت دقیقاً ۱۲٫۵ کیلووار تولید نمی‌کند؛ توان واقعی خازن به ولتاژ اعمال‌شده وابسته است.


بوبین ۲۲۰ ولت و کنتاکت کمکی کنتاکتور خازنی ۱۲٫۵ کیلووار زیمنس

  • ولتاژ نامی بوبین: ۲۲۰ ولت AC؛ پسوند N2.
  • فرکانس بوبین: ۵۰/۶۰ هرتز.
  • محدوده عملکرد بوبین: ۸۵ تا ۱۱۰ درصد ولتاژ نامی؛ معادل ۱۸۷ تا ۲۴۲ ولت.
  • توان ظاهری جذب بوبین: حداکثر ۶۰ ولت‌آمپر.
  • توان ظاهری نگهداری بوبین: حداکثر ۱۰ ولت‌آمپر.
  • زمان بسته‌شدن: ۱۴ تا ۲۵ میلی‌ثانیه.
  • زمان بازشدن: ۴ تا ۱۵ میلی‌ثانیه.
  • آرایش کنتاکت کمکی: یک باز و یک بسته، 1NO+1NC.
  • جریان حرارتی کنتاکت‌های کمکی: ۱۰ آمپر.
  • جریان کاری کنتاکت کمکی در AC-15 و ۲۳۰ ولت: ۲٫۰۹ آمپر.
  • جریان کاری کنتاکت کمکی در DC-13 و ۲۲۰ ولت: ۰٫۳۰۹ آمپر.

بوبین این مدل با ۲۲۰ ولت AC تغذیه می‌شود؛ ولتاژ ۴۰۰ تا ۴۱۵ ولتِ ظرفیت خازنی مربوط به مدار قدرت است و نباید به بوبین اعمال شود.

در فرمان‌گیری از رگولاتور بانک خازنی، ظرفیت خروجی رله باید برای تحریک بوبین کافی باشد؛ در غیر این صورت، رله واسط مناسب استفاده می‌شود. کنتاکت‌های کمکی نیز برای مدار فرمان و اعلام وضعیت کاربرد دارند و مسیر عبور جریان خازن نیستند.


عملکرد مقاومت پیش‌وصل کنتاکتور خازنی ۱۲٫۵ کیلووار زیمنس

مجموعه محدودکننده جریان هجومی، شامل سه کنتاکت پیش‌وصل و شش مقاومت میرایی، دو مقاومت برای هر فاز، است. هنگام وصل پله، ابتدا مسیر مقاومتی برقرار می‌شود؛ پس از کاهش پیک جریان، کنتاکت‌های اصلی بسته می‌شوند و مقاومت‌ها از مسیر خارج می‌شوند.

این توالی، تنش لحظه وصل خازن را روی کنتاکت‌های اصلی کاهش می‌دهد. کنتاکت‌های پیش‌وصل این مجموعه با کنتاکت کمکی 1NO+1NC مدار فرمان متفاوت هستند.

مقاومت‌های میرایی جایگزین مقاومت تخلیه خازن یا راکتور هارمونیکی نیستند. تأخیر وصل مجدد هر پله باید با زمان تخلیه خازن هماهنگ باشد؛ سرعت عملکرد کنتاکتور، مجوز وصل مجدد فوری خازن نیست.


ابعاد و شرایط نصب کنتاکتور خازنی ۱۲٫۵ کیلووار زیمنس

  • ارتفاع: ۱۳۰ میلی‌متر.
  • عرض: ۴۵ میلی‌متر.
  • عمق: ۱۱۷ میلی‌متر.
  • وزن: ۰٫۴ کیلوگرم، معادل ۴۰۰ گرم.
  • روش نصب: پیچی یا روی ریل DIN با عرض ۳۵ میلی‌متر.
  • درجه حفاظت قسمت جلو: IP20.
  • درجه حفاظت ترمینال‌ها: IP00.
  • دمای محیط کار: منفی ۵ تا مثبت ۴۰ درجه سانتی‌گراد.
  • دمای نگهداری: منفی ۶۰ تا مثبت ۸۰ درجه سانتی‌گراد.
  • رطوبت مجاز: حداکثر ۹۵ درصد، بدون تشکیل شبنم.
  • ارتفاع نصب بدون کاهش ظرفیت: تا ۲۰۰۰ متر از سطح دریا.
  • درجه آلودگی: ۳.

عرض ۴۵ میلی‌متری دستگاه، جانمایی آن را در تابلوهای دارای چند پله خازنی آسان می‌کند. فضای کابل‌کشی و تهویه باید علاوه بر ابعاد بدنه در نظر گرفته شود. ترمینال‌های IP00 نیز به پوشش و جانمایی مناسب برای جلوگیری از تماس اتفاقی نیاز دارند.


اتصالات و حفاظت کنتاکتور خازنی زیمنس مدل 3MT70012JA116AN2

  • پیچ ترمینال قدرت: M3.5.
  • گشتاور بستن ترمینال قدرت: ۱٫۲ نیوتن‌متر.
  • پیچ ترمینال بوبین و کنتاکت کمکی: M3.5.
  • گشتاور بستن ترمینال فرمان: ۱٫۲ نیوتن‌متر.
  • حداکثر دفعات عملکرد مکانیکی: ۳۶۰۰ سیکل در ساعت.
  • حداکثر دفعات کلیدزنی الکتریکی در AC-6b و ۴۰۰ ولت: ۲۴۰ سیکل در ساعت.
  • فیوز مدار قدرت برای هماهنگی نوع ۱: نوع gG با جریان ۲۵ آمپر.
  • جریان اتصال کوتاه مشروط Iq: معادل ۵۰ کیلوآمپر، همراه با حفاظت هماهنگ.
  • استانداردهای اصلی: IEC 60947-4-1 و IEC 60947-5-1.

عدد ۵۰ کیلوآمپر، قدرت قطع مستقل کنتاکتور نیست؛ حفاظت اتصال کوتاه با تجهیز حفاظتی هماهنگ انجام می‌شود. همچنین رعایت حد دفعات کلیدزنی، نیاز به تنظیم زمان تخلیه و تأخیر وصل مجدد پله را حذف نمی‌کند.


قیمت و خرید کنتاکتور خازنی 12.5kvar زیمنس مدل 3MT70012JA116AN2

برای استعلام قیمت و سفارش از پارسه اتوماسیون، کد 3MT70012JA116AN2، ظرفیت پله، ولتاژ شبکه و مشخصات مدار فرمان را اعلام کنید. وجود راکتور و شرایط نصب داخل تابلو نیز در انتخاب تجهیزات بانک خازن مؤثر هستند.

مشخصات اصلی این مدل برای خرید شامل ظرفیت ۱۲٫۵ کیلووار در شبکه ۴۰۰ تا ۴۱۵ ولت، بوبین ۲۲۰ ولت AC و کنتاکت کمکی 1NO+1NC است.

کد فنی

3MT70012JA116AN2

ولتاژ کاری

690

تعداد کنتاکت کمکی

1باز+1بسته (1NO+1NC)

ظرفیت نامی

12.5 کیلووار
