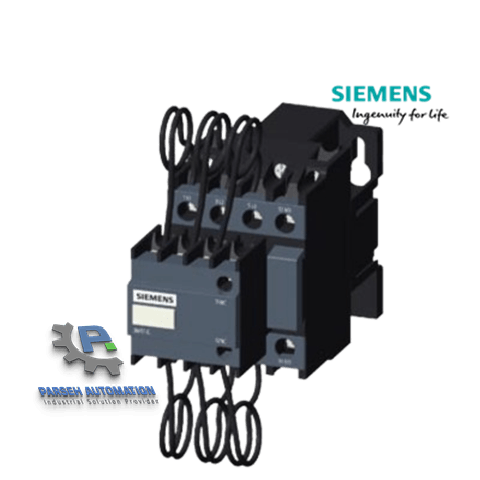

کنتاکتور خازنی 75kvar زیمنس مدل 3MT70075JA126AN2

  • حداکثر ولتاژ کاری: 690AC
  • تعداد کنتاکت کمکی: 1 باز + 2 بسته (1NO + 2NC)
  • قابلیت تحمل جریان بالا
  • دارای طول عمر بالا
  • مقاوم در برابر شوک و لرزش

37,534,000 تومان

کنتاکتور خازنی 75kvar زیمنس مدل 3MT70075JA126AN2 از سری SINOVA، برای قطع و وصل پله خازنی سه‌فاز در شبکه ۴۰۰ تا ۴۱۵ ولت مناسب است. این مدل بوبین ۲۲۰ ولت AC، فرکانس ۵۰/۶۰ هرتز و کنتاکت کمکی یک باز و دو بسته دارد. مجموعه کنتاکت‌های پیش‌وصل و مقاومت‌های میرایی آن، جریان هجومی لحظه وصل خازن را محدود می‌کند.


مشخصات فنی کنتاکتور خازنی 75kvar زیمنس مدل 3MT70075JA126AN2

  • کد محصول: 3MT70075JA126AN2.
  • کاربری: کلیدزنی خازن، رده AC-6b.
  • ظرفیت در ۴۰۰ تا ۴۱۵ ولت: ۷۵ کیلووار.
  • ظرفیت در ۴۴۰ ولت: ۸۰ کیلووار.
  • جریان کاری Ie: ۱۰۸ آمپر؛ بدون احتساب ضریب هارمونیک و ایمنی.
  • جریان حرارتی Ith: ۱۴۶ آمپر.
  • ولتاژ عایقی Ui: ۶۹۰ ولت.
  • بوبین: ۲۲۰ ولت AC، فرکانس ۵۰/۶۰ هرتز.
  • کنتاکت کمکی: 1NO+2NC.
  • حداکثر دفعات کلیدزنی الکتریکی: ۱۰۰ سیکل در ساعت، در ۴۰۰ ولت و رده AC-6b.
  • ابعاد: ارتفاع ۲۰۰، عرض ۸۵ و عمق ۱۵۷ میلی‌متر.
  • وزن: ۱٫۵۶ کیلوگرم.
  • نصب: پیچی یا روی ریل ۳۵ و ۷۵ میلی‌متری.
  • حفاظت بدنه: IP20 در جلو؛ IP00 در ترمینال‌ها.
  • دمای کار: منفی ۵ تا مثبت ۴۰ درجه سانتی‌گراد.
  • ارتفاع بدون کاهش ظرفیت: تا ۲۰۰۰ متر.
  • رطوبت: حداکثر ۹۵ درصد، بدون شبنم.
  • فیوز معرفی‌شده برای هماهنگی نوع ۱: نوع gG، جریان ۱۲۵ آمپر.

کاربرد کنتاکتور خازنی زیمنس در بانک خازن

این مدل برای کنترل پله‌های بانک خازنی و تابلوهای اصلاح ضریب توان استفاده می‌شود. هنگام مقایسه کنتاکتور خازنی زیمنس، ظرفیت هر پله، ولتاژ شبکه و ولتاژ مدار فرمان را مبنای انتخاب قرار دهید.

ظرفیت ۷۵ کیلووار مربوط به یک پله است، نه لزوماً ظرفیت کل بانک خازن. برای مثال، یک بانک ۷۵ کیلووار متشکل از سه پله ۲۵ کیلووار، به کنتاکتور متناسب با هر پله نیاز دارد.

همچنین ولتاژ درج‌شده روی خازن با ولتاژ واقعی شبکه یکسان فرض نمی‌شود؛ توان راکتیو واقعی خازن به ولتاژ اعمال‌شده وابسته است. در بانک‌های دارای راکتور هارمونیکی، جریان مجموعه خازن و راکتور نیز در انتخاب تجهیزات دخالت دارد.


عملکرد مقاومت‌های محدودکننده جریان هجومی

در لحظه وصل، ابتدا کنتاکت‌های پیش‌وصل، مقاومت‌های میرایی را وارد مدار می‌کنند؛ سپس کنتاکت‌های اصلی بسته می‌شوند و مقاومت‌ها از مسیر خارج می‌شوند. این توالی، تنش جریان هجومی روی کنتاکت‌های اصلی را کاهش می‌دهد.

این مقاومت‌ها جایگزین مقاومت تخلیه خازن یا راکتور هارمونیکی نیستند. زمان وصل مجدد هر پله باید با زمان تخلیه خازن هماهنگ باشد؛ صرفاً سریع‌بودن عملکرد کنتاکتور، مجوز وصل مجدد فوری خازن نیست.


بوبین ۲۲۰ ولت و اتصال به رگولاتور بانک خازنی

در مدل 3MT70075JA126AN2، مدار فرمان باید تغذیه مناسب بوبین ۲۲۰ ولت AC را تأمین کند. ولتاژ ۴۰۰ تا ۴۱۵ ولتِ ظرفیت خازنی مربوط به مدار قدرت است و نباید به بوبین ۲۲۰ ولت اعمال شود.

برای فرمان از رگولاتور، ظرفیت خروجی رله رگولاتور باید با بار بوبین سازگار باشد؛ در صورت کافی‌نبودن ظرفیت خروجی، رله واسط استفاده می‌شود. کنتاکت‌های کمکی نیز برای مدار فرمان و اعلام وضعیت کاربرد دارند و مسیر عبور جریان خازن نیستند.


قیمت و خرید کنتاکتور خازنی 75kvar زیمنس مدل 3MT70075JA126AN2

برای استعلام قیمت از پارسه اتوماسیون، کد 3MT70075JA126AN2، ظرفیت پله، ولتاژ شبکه و مشخصات مدار فرمان را اعلام کنید. وجود راکتور در بانک خازن و شرایط نصب داخل تابلو نیز به انتخاب درست مجموعه کمک می‌کند.

این محصول برای کلیدزنی پله خازنی است؛ حفاظت اتصال کوتاه و حفاظت مجموعه بانک خازن با تجهیزات حفاظتی مستقل انجام می‌شود.

کد فنی

3MT70075JA126AN2

ظرفیت نامی

75 کیلووار

ولتاژ کاری

690

تعداد کنتاکت کمکی

1باز+2بسته (1NO+2NC)

گارانتی

2 سال گارانتی بی قید و شرط تعویض
