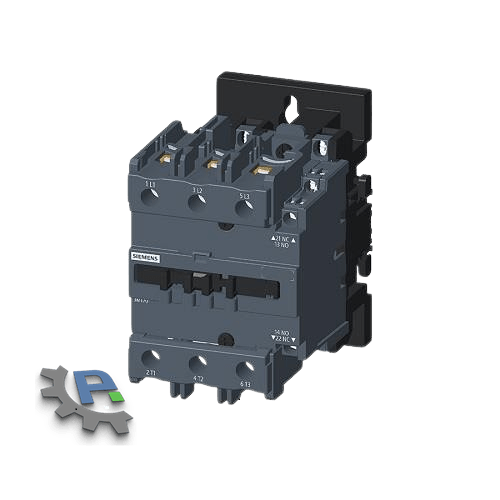

کنتاکتور 95 آمپر زیمنس مدل 3MT7095-4AA11-0AM0

کنتاکتور 95 آمپر زیمنس مدل 3MT7095-4AA11-0AM0 برای قطع‌و‌وصل موتور سه‌فاز ۴۵ کیلووات در ولتاژ ۴۰۰ ولت و رده کاری AC-3 مشخص شده است. این کنتاکتور قدرت سه‌پل از خانواده SINOVA 3MT7، دارای بوبین ۲۲۰ ولت AC با فرکانس ۵۰ هرتز و دو کنتاکت کمکی داخلی 1NO + 1NC است.

مدل ۹۵ آمپر در فریم سایز ۴ قرار دارد و با وجود ابعاد پایه یکسان با نسخه ۸۰ آمپر همین خانواده، ظرفیت موتوری بالاتری در ۴۰۰ ولت دارد. برای انتخاب در تابلو موتور، جریان پلاک، روش راه‌اندازی و مشخصات مدار فرمان باید بررسی شوند. پارسه اتوماسیون این محصول را با ۲ سال گارانتی تعویض بی‌قیدوشرط عرضه می‌کند.

مشخصات فنی کنتاکتور 95 آمپر زیمنس مدل 3MT7095-4AA11-0AM0

• برند: زیمنس — Siemens
• خانواده محصول: SINOVA 3MT7
• کد سفارش کامل: 3MT7095-4AA11-0AM0
• تعداد پل قدرت: سه‌پل
• سایز بدنه: Size 4
• جریان AC-3 در ۴۰۰ ولت: ۹۵ آمپر در دمای محیط ۵۵ درجه سانتی‌گراد
• توان موتور در ۴۰۰ ولت و ۵۰ هرتز، رده AC-3: ۴۵ کیلووات
• جریان AC-3 در ۶۹۰ ولت: ۴۷ آمپر در دمای محیط ۵۵ درجه سانتی‌گراد
• توان موتور در ۶۹۰ ولت، رده AC-3: ۴۵ کیلووات
• جریان AC-1: ۱۲۵ آمپر در دمای ۴۰ درجه سانتی‌گراد، تا ۶۹۰ ولت
• ولتاژ و فرکانس بوبین: ۲۲۰ ولت AC، فرکانس ۵۰ هرتز
• کنتاکت کمکی داخلی: یک کنتاکت باز و یک کنتاکت بسته؛ 1NO + 1NC
• ابعاد واحد پایه: عرض ۸۴٫۵، ارتفاع ۱۲۷٫۴ و عمق ۱۲۱٫۳ میلی‌متر
• ولتاژ عایقی مدار قدرت Ui: ۱۰۰۰ ولت
• دمای مجاز کار: منفی ۵ تا مثبت ۵۵ درجه سانتی‌گراد
• درجه حفاظت قسمت جلو: IP20
• عمر مکانیکی واحد پایه: ۳ میلیون سیکل عملکرد

ظرفیت ۹۵ آمپر مربوط به AC-3 در ۴۰۰ ولت است. یکسان‌بودن توان ۴۵ کیلووات در دو ولتاژ ۴۰۰ و ۶۹۰ ولت به معنی یکسان‌بودن جریان مجاز نیست؛ جریان AC-3 این مدل در ۶۹۰ ولت، ۴۷ آمپر است.

ابعاد کنتاکتور 95 آمپر زیمنس سری SINOVA

انتخاب کنتاکتور 95 آمپر زیمنس برای موتور 45 کیلووات

برای موتور سه‌فاز ۴۵ کیلووات در شبکه ۴۰۰ ولت، این مدل یکی از گزینه‌های انتخاب بر اساس جدول AC-3 زیمنس است. هنگام خرید، جریان نامی موتور در ولتاژ بهره‌برداری را از روی پلاک بخوانید؛ عدد کیلووات به‌تنهایی برای تأیید انتخاب کافی نیست.

در کاربردهایی مانند پمپ، فن و ماشین‌آلات انتقال مواد، مدت راه‌اندازی و تعداد استارت‌ها بر انتخاب اثر دارند. ظرفیت AC-3 به راه‌اندازی موتور قفس‌سنجابی و قطع آن در حالت کار عادی مربوط است. برای اینچینگ، تغییر جهت پیش از توقف یا قطع‌و‌وصل در شرایط غیرعادی موتور، باید مشخصات متناسب با همان کاربرد بررسی شوند.

اگر موتور با مدار ستاره‌مثلث راه‌اندازی می‌شود، پیش از سفارش مشخص کنید کنتاکتور برای موقعیت خط، ستاره یا مثلث در نظر گرفته شده است. ظرفیت موردنیاز به آرایش مدار وابسته است و نمی‌توان توان ۴۵ کیلووات جدول راه‌اندازی مستقیم را بدون بررسی به هر سه موقعیت تعمیم داد.

تفاوت کنتاکتور 95 آمپر زیمنس با مدل 80 آمپر

مدل‌های 3MT7095-4AA11 و 3MT7080-4AA11 هر دو فریم سایز ۴، ابعاد پایه یکسان و کنتاکت کمکی 1NO + 1NC دارند. تفاوت اصلی آن‌ها در ظرفیت موتوری ۴۰۰ ولت است: مدل ۸۰ آمپر برای ۳۷ کیلووات و مدل ۹۵ آمپر برای ۴۵ کیلووات مشخص شده است.

بااین‌حال، جریان AC-1 هر دو ۱۲۵ آمپر و جریان AC-3 آن‌ها در ۶۹۰ ولت ۴۷ آمپر است. بنابراین برتری ظرفیت مدل ۹۵ آمپر در ۴۰۰ ولت را نباید به تمام شرایط کاری تعمیم داد. این تفاوت نشان می‌دهد چرا انتخاب باید بر اساس رده کاری و ولتاژ مشخص انجام شود، نه فقط عدد آمپر در نام محصول.

برای جایگزینی نسخه ۸۰ آمپر با این مدل، یکسان‌بودن ابعاد می‌تواند بررسی فضای تابلو را ساده‌تر کند، اما به معنی تأیید ظرفیت کابل‌ها، بی‌متال و حفاظت اتصال کوتاه برای موتور بزرگ‌تر نیست. این تجهیزات باید جداگانه با بار جدید تطبیق داده شوند.

بوبین و تجهیزات موردنیاز مدل 3MT7095-4AA11-0AM0

پسوند M0 در این کد، بوبین ۲۲۰ ولت AC با فرکانس ۵۰ هرتز را مشخص می‌کند. پیش از خرید، تغذیه واقعی مدار فرمان را بررسی کنید؛ برای فرمان ۲۴ ولت DC یا ولتاژهای دیگر، باید نسخه متناسب انتخاب شود. ولتاژ مدار قدرت و ولتاژ بوبین دو مشخصه مستقل‌اند.

کنتاکت‌های کمکی داخلی شامل یک NO و یک NC هستند. بسته به نقشه فرمان، می‌توان از آن‌ها برای خودنگهداری، اعلام وضعیت یا اینترلاک الکتریکی استفاده کرد. اگر چند سیگنال مستقل لازم است، نیاز به بلوک کمکی اضافی را پیش از سفارش مشخص کنید.

بی‌متال باید هم از نظر سازگاری با کنتاکتور و هم از نظر محدوده تنظیم جریان موتور بررسی شود. تنظیم آن صرفاً بر اساس عدد ۹۵ آمپر کنتاکتور صحیح نیست. همچنین در صورت استفاده از اینترلاک یا متعلقات قبلی، کد آن‌ها باید با مدل جدید تطبیق داده شود.

ابعاد ۸۴٫۵ × ۱۲۷٫۴ × ۱۲۱٫۳ میلی‌متر مربوط به واحد پایه است؛ برای خرید جایگزین، فضای تجهیزات متصل و محل ورود کابل‌ها را نیز در نظر بگیرید. عمر مکانیکی ۳ میلیون سیکل، بیانگر دوام مکانیزم است و نباید به‌عنوان عمر تضمین‌شده کنتاکت‌ها زیر هر نوع بار تفسیر شود.

قیمت و خرید کنتاکتور 95 آمپر زیمنس مدل 3MT7095-4AA11-0AM0

برای استعلام قیمت، کد کامل 3MT7095-4AA11-0AM0 و تعداد موردنیاز را اعلام کنید. مقایسه قیمت‌ها باید برای مدل دارای بوبین ۲۲۰ ولت ۵۰ هرتز، فریم سایز ۴ و کنتاکت کمکی 1NO + 1NC انجام شود. هزینه بی‌متال، اینترلاک یا بلوک کمکی اضافی نیز در صورت نیاز باید در پیشنهاد فروش مشخص باشد.

این محصول با ۲ سال گارانتی تعویض بی‌قیدوشرط شرکت پارسه اتوماسیون ارائه می‌شود.

برای تأیید موجودی، زمان تحویل و بررسی انتخاب، با کارشناسان فروش تماس بگیرید. تصویر پلاک موتور، ولتاژ مدار فرمان و در صورت تعویض، کد کنتاکتور و تجهیزات همراه قبلی را ارسال کنید. برای مقایسه ظرفیت‌های دیگر، به دسته کنتاکتور زیمنس مراجعه کنید.

مشاوره و سفارش: ۰۹۱۳۲۸۰۲۹۴۸

منبع مشخصات: کاتالوگ جامع محصولات SINOVA زیمنس، بخش کنتاکتورهای قدرت سه‌پل 3MT7؛ جداول فنی فریم سایز ۴، اطلاعات انتخاب و سفارش و کد بوبین.
