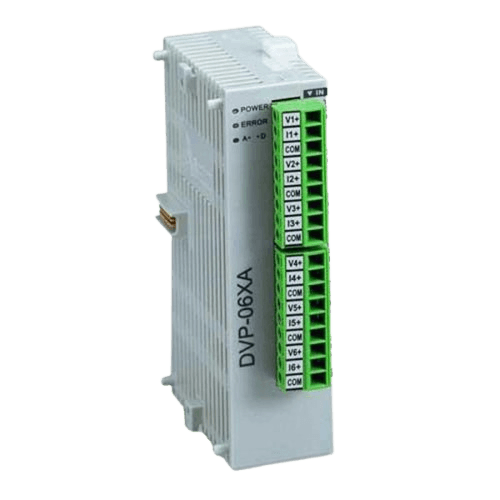

ماژول توسعه دلتا ضدنویز DVP06XA-S2

  • کد فنی :  DVP06XA-S2
  • ورودی : فاقد ورودی دیجیتال – 4 ورودی آنالوگ
  • خروجی : فاقد خروجی دیجیتال – 2 خروجی آنالوگ
  • ولتاژ : 24 ولت DC

33,300,000 تومان

دسته: برند:
برند:

ماژول توسعه دلتا ضدنویز DVP06XA-S2؛ چهار ورودی و دو خروجی آنالوگ

ماژول آنالوگ دلتا DVP06XA-S2 یک ماژول ترکیبی از خانواده توسعه DVP-S است که چهار ورودی آنالوگ و دو خروجی آنالوگ دارد. این مدل برای پروژه‌هایی قابل انتخاب است که هم دریافت سیگنال از ترانسمیتر و هم ارسال مرجع کنترلی به تجهیزاتی مانند درایو یا شیر تناسبی نیاز دارند.

عنوان «ضدنویز» در معرفی این محصول، به ساختار ورودی تفاضلی و جداسازی مدار آنالوگ از مدار دیجیتال ارتباط دارد. این ویژگی‌ها به مدیریت تداخل کمک می‌کنند، اما به معنی حذف کامل نویز نیستند. کانال‌های آنالوگ این مدل از یکدیگر ایزوله نیستند.


مشخصات فنی ماژول توسعه دلتا ضدنویز DVP06XA-S2

  • برند: Delta.
  • مدل: DVP06XA-S2.
  • نوع ماژول: ترکیبی ورودی و خروجی آنالوگ.
  • تعداد ورودی: چهار کانال.
  • تعداد خروجی: دو کانال.
  • ساختار ورودی: تفاضلی یا Differential.
  • محدوده‌های ورودی ولتاژ: منفی ۱۰ تا مثبت ۱۰ ولت و منفی ۶ تا مثبت ۱۰ ولت.
  • محدوده‌های ورودی جریان: منفی ۲۰ تا مثبت ۲۰ میلی‌آمپر و منفی ۱۲ تا مثبت ۲۰ میلی‌آمپر.
  • رزولوشن ورودی ولتاژ: ۱۲ بیت.
  • رزولوشن ورودی جریان: ۱۱ بیت.
  • محدوده‌های خروجی ولتاژ: صفر تا ۱۰ ولت و ۲ تا ۱۰ ولت.
  • محدوده‌های خروجی جریان: صفر تا ۲۰ میلی‌آمپر و ۴ تا ۲۰ میلی‌آمپر.
  • رزولوشن خروجی: ۱۲ بیت.
  • تغذیه: ۲۴ ولت DC؛ محدوده مجاز ۲۰٫۴ تا ۲۸٫۸ ولت.
  • حداکثر مصرف توان: ۲ وات.
  • زمان تبدیل معرفی‌شده: ۳ میلی‌ثانیه برای هر کانال.
  • خطای مجاز کلی: ±۰٫۵ درصد تمام‌مقیاس در ۲۵ درجه و ±۱ درصد تمام‌مقیاس در محدوده صفر تا ۵۵ درجه سانتی‌گراد.
  • امکان میانگین‌گیری ورودی: دارد.
  • ترمینال‌ها: بلوک ترمینال جداشدنی.
  • محل اتصال توسعه: سمت راست CPU سازگار.

عدد ۶ در نام این مدل، مجموع چهار ورودی و دو خروجی است؛ DVP06XA-S2 شش ورودی آنالوگ ندارد. همچنین رزولوشن ۱۲ بیت را نباید به ورودی جریان آن تعمیم داد.

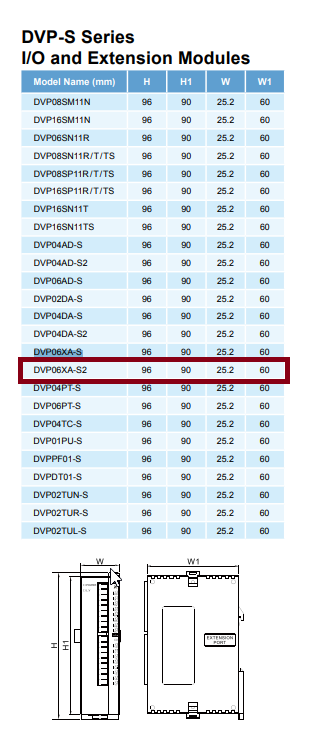

ابعاد ماژول توسعه دلتا ضدنویز DVP06XA-S2

در تصویر زیر می‌توانید ابعاد ماژول توسعه دلتا ضدنویز DVP06XA-S2 برند دلتا را مشاهده کنید:

ماژول توسعه دلتا ضدنویز DVP06XA-S2


مفهوم ضدنویز در ماژول DVP06XA-S2

ورودی تفاضلی، اختلاف ولتاژ میان دو سر ورودی را دریافت می‌کند. این ساختار در شرایط مناسب می‌تواند اثر بخشی از نویز مشترک را کاهش دهد، اما عملکرد آن به محدوده مجاز سیگنال، مرجع الکتریکی و شرایط اتصال وابسته است.

در نسخه S2، مدار آنالوگ از مدار دیجیتال جدا شده است؛ در مقابل، کانال‌های آنالوگ از یکدیگر ایزوله نیستند. بنابراین «ورودی تفاضلی»، «جداسازی آنالوگ و دیجیتال» و «ایزولاسیون کانال‌به‌کانال» سه ویژگی متفاوت‌اند.

برای خرید ماژول PLC دلتا، شرایط واقعی سیگنال را مشخص کنید. اگر اختلاف پتانسیل زمین یا نویز شدید وجود دارد، صرف انتخاب مدلی با عنوان ضدنویز، جای بررسی کابل، ارت و نیاز احتمالی به ایزولاتور سیگنال را نمی‌گیرد.


کاربرد ورودی‌های آنالوگ DVP06XA-S2

چهار ورودی این ماژول برای دریافت سیگنال ولتاژ یا جریان از تجهیزات سازگار استفاده می‌شوند. نمونه کاربردها شامل خواندن فشار، سطح، دبی یا دمای ارسال‌شده توسط ترانسمیتر است.

در دریافت سیگنال ۴ تا ۲۰ میلی‌آمپر، حالت ورودی و مقیاس‌بندی باید مطابق مشخصات ماژول تنظیم شوند. سپس مقدار دیجیتال به واحد مهندسی مانند بار، متر یا درجه سانتی‌گراد تبدیل می‌شود.

این محصول، ورودی مستقیم ترموکوپل یا RTD نیست. برای اندازه‌گیری مستقیم سنسور Pt100 یا ترموکوپل نوع K، ماژول دمای سازگار لازم است؛ اگر سنسور به ترانسمیتر دارای خروجی ولتاژ یا جریان متصل باشد، سیگنال ترانسمیتر می‌تواند با ورودی مناسب این ماژول تطبیق داده شود.


خروجی‌های آنالوگ DVP06XA-S2 برای کنترل تجهیزات

دو خروجی آنالوگ می‌توانند مرجع سرعت درایو، فرمان شیر تناسبی یا سیگنال موردنیاز تجهیز سازگار را تولید کنند. خروجی آنالوگ، سیگنال فرمان است و تغذیه قدرت موتور یا عملگر محسوب نمی‌شود.

بار متصل به خروجی نیز اهمیت دارد:

  • خروجی ولتاژ: امپدانس بار باید حداقل ۱ کیلو‌اهم باشد؛ حداکثر جریان خروجی ۱۰ میلی‌آمپر است.
  • خروجی جریان: امپدانس بار باید حداکثر ۵۰۰ اهم باشد.

محدوده سیگنال ورودی تجهیز، بار الکتریکی و مرجع اتصال را پیش از انتخاب بررسی کنید. برای مثال، ورودی ۰ تا ۱۰ ولت درایو باید با حالت خروجی ولتاژ ماژول هماهنگ باشد.


سازگاری و ارتباط ماژول دلتا DVP06XA-S2

برای اتصال به باس توسعه، کد دقیق CPU و پشتیبانی آن از این ماژول باید بررسی شوند. تعداد مجاز ماژول‌ها و ترتیب آن‌ها را نیز مطابق محدودیت‌های ترکیب واقعی سیستم انتخاب کنید.

DVP06XA-S2 رابط RS-485 با پشتیبانی از حالت‌های ASCII و RTU دارد، اما این رابط هنگام اتصال ماژول به CPU از طریق باس توسعه قابل استفاده نیست. بنابراین ارتباط باس توسعه و RS-485 را نباید دو مسیر هم‌زمان قابل بهره‌برداری فرض کرد.

در جایگزینی DVP06XA-S با نسخه S2، تفاوت ساختار ورودی، جداسازی مدارها و تنظیمات پروژه را بررسی کنید. تعداد کانال مشابه، جایگزینی بدون بازبینی را تضمین نمی‌کند.


دقت، میانگین‌گیری و زمان پاسخ DVP06XA-S2

رزولوشن، دقت و زمان پاسخ مشخصات جداگانه‌اند. رزولوشن نشان می‌دهد چه تغییر کوچکی قابل تفکیک است؛ دقت، خطای مجاز نسبت به تمام‌مقیاس را بیان می‌کند. عدد بیت بالاتر به‌تنهایی خطای سنسور یا نویز را برطرف نمی‌کند.

میانگین‌گیری می‌تواند نوسان مقدار ورودی را کاهش دهد، اما ممکن است واکنش به تغییرات سریع را کندتر کند. تنظیم آن باید با سرعت فرآیند انجام شود.

زمان ۳ میلی‌ثانیه برای هر کانال، زمان واکنش کل ماشین نیست. تعداد کانال‌های مورد استفاده، پردازش داده، چرخه برنامه PLC و پاسخ تجهیز خروجی بر زمان نهایی کنترل اثر دارند.


خرید ماژول توسعه دلتا ضدنویز DVP06XA-S2

این مدل برای پروژه‌ای قابل بررسی است که چهار ورودی و دو خروجی آنالوگ نیاز دارد و مشخصات سیگنال با محدوده‌های آن سازگار است. پیش از سفارش، این اطلاعات را مشخص کنید:

  • کد کامل CPU و وضعیت توسعه سمت راست.
  • تعداد ورودی و خروجی موردنیاز.
  • نوع و محدوده سیگنال هر کانال.
  • امپدانس تجهیزات متصل به خروجی.
  • دقت و زمان پاسخ مورد انتظار.
  • شرایط نویز و نیاز احتمالی به ایزولاسیون اضافی.

اگر فقط ورودی آنالوگ نیاز دارید، ماژول ترکیبی را صرفاً به دلیل امکانات بیشتر انتخاب نکنید؛ تعداد کانال و مشخصات اندازه‌گیری باید با نیاز پروژه متناسب باشند.

هنگام سفارش از پارسه اتوماسیون، کد کامل DVP06XA-S2، اصالت محصول، اقلام همراه و شرایط گارانتی را بررسی کنید.


قیمت ماژول توسعه دلتا ضدنویز DVP06XA-S2

برای مقایسه قیمت، پیشنهادهای مربوط به همین کد و پسوند S2 را کنار هم قرار دهید. تفاوت ورودی تفاضلی و جداسازی مدار آنالوگ از دیجیتال، در ارزیابی مدل اهمیت دارد.

هزینه ماژول را از منبع تغذیه، ترانسمیتر، ایزولاتور احتمالی و تغییر برنامه جدا کنید. قیمت درج‌شده در صفحه و موجودی روز را پیش از ثبت سفارش تأیید کنید.

کد فنی

DVP06XA-S2

کشور سازنده

ورودی ها

فاقد ورودی دیجیتال- 4 ورودی آنالوگ

خروجی ها

فاقد خروجی دیجیتال – 2 خروجی آنالوگ

نحوه اتصال

از سمت راست

ولتاژ تغذیه

24VDC

نوع ماژول PLC

ورودی خروجی
