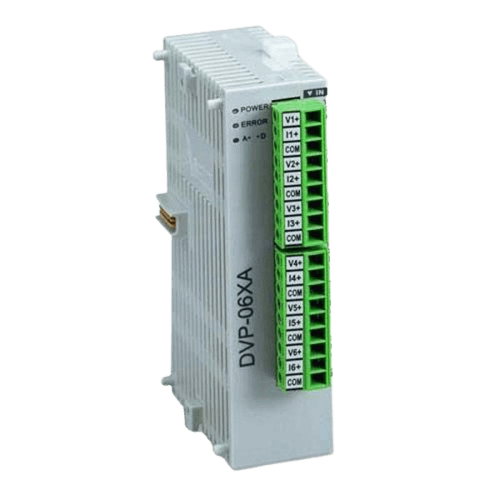

ماژول توسعه دلتا DVP06XA-S
- کد فنی : DVP06XA-S
- ورودی : 4 ورودی آنالوگ
- خروجی : 2 خروجی آنالوگ
- ولتاژ : 24 ولت DC
32,300,000 تومان
ماژول توسعه دلتا DVP06XA-S یک ماژول ترکیبی آنالوگ با ۴ ورودی و ۲ خروجی است. این مدل برای دستگاههایی کاربرد دارد که PLC باید هم سیگنال سنسورها و ترانسمیترها را دریافت کند و هم فرمان پیوسته به تجهیزاتی مانند اینورتر یا شیر کنترلی بدهد.
برای مثال، در یک سیستم کنترل فشار، ورودی ماژول میتواند سیگنال ترانسمیتر فشار را دریافت کند و خروجی آن، مرجع سرعت را به درایو پمپ ارسال کند. محاسبه فرمان کنترل در برنامه PLC انجام میشود؛ DVP06XA-S وظیفه تبدیل سیگنال آنالوگ به داده دیجیتال و تبدیل فرمان دیجیتال به خروجی آنالوگ را بر عهده دارد.
این مدل با DVP06XA-S2 تفاوت دارد. هنگام خرید یا جایگزینی، پسوند کامل محصول اهمیت دارد؛ بهویژه اگر ایزولاسیون مدار آنالوگ از مدار دیجیتال از الزامات پروژه باشد.
مشخصات فنی ماژول توسعه دلتا DVP06XA-S
- ساختار کانالها: ۴ ورودی آنالوگ و ۲ خروجی آنالوگ.
- تغذیه: ۲۴ ولت DC، با محدوده مجاز ۲۰٫۴ تا ۲۸٫۸ ولت.
- محدوده ورودی ولتاژ: منفی ۱۰ تا مثبت ۱۰ ولت.
- محدوده ورودی جریان: منفی ۲۰ تا مثبت ۲۰ میلیآمپر.
- تفکیکپذیری ورودی ولتاژ: ۱۲ بیت، معادل ۵ میلیولت در هر گام.
- تفکیکپذیری ورودی جریان: ۱۱ بیت، معادل ۲۰ میکروآمپر در هر گام.
- محدوده خروجی ولتاژ: صفر تا ۱۰ ولت.
- محدوده خروجی جریان: صفر تا ۲۰ میلیآمپر؛ حالت ۴ تا ۲۰ میلیآمپر نیز قابل انتخاب است.
- تفکیکپذیری خروجی: ۱۲ بیت؛ گام ولتاژ ۲٫۵ میلیولت و گام جریان ۵ میکروآمپر.
- حداقل مقاومت بار خروجی ولتاژ: ۱ کیلواهم.
- حداکثر مقاومت بار خروجی جریان: ۵۰۰ اهم.
- ایزولاسیون داخلی: مدار آنالوگ و دیجیتال زمین مشترک دارند و از یکدیگر ایزوله نیستند.
تفاوت DVP06XA-S با DVP06XA-S2
مهمترین تفاوت در انتخاب این دو مدل، ساختار ایزولاسیون است. در DVP06XA-S جداسازی الکتریکی میان مدار آنالوگ و دیجیتال وجود ندارد؛ در DVP06XA-S2 این جداسازی با اپتوکوپلر انجام شده است. البته در نسخه S2 نیز کانالهای آنالوگ از یکدیگر ایزوله نیستند.
بنابراین، معرفی DVP06XA-S با ویژگی ایزولاسیون نسخه S2 صحیح نیست. در تابلوهایی با منابع نویز یا اختلاف پتانسیل زمین، ساختار ورودی و نیاز به جداسازی سیگنال باید در انتخاب بررسی شود.
برای مقایسه ماژولهای ترکیبی، ورودی و خروجی مستقل، بررسی انواع ماژول PLC دلتا کمک میکند ترکیب کانالها و ویژگیهای الکتریکی را با نیاز واقعی دستگاه تطبیق دهید.
تطبیق سیگنال سنسور و فرمان تجهیز
انتخاب ماژول آنالوگ فقط با شمارش کانالها انجام نمیشود. باید مشخص باشد هر سنسور چه سیگنالی تولید میکند و هر تجهیز کنترلی چه سیگنالی میپذیرد.
ورودی ترانسمیتر: اگر سنسور فشار، سطح یا دما خروجی جریان دارد، محدوده سیگنال و تبدیل آن به واحد مهندسی باید در طراحی لحاظ شود. برای سیگنال ۴ تا ۲۰ میلیآمپر، نقطه شروع اندازهگیری برابر با ۴ میلیآمپر است؛ صفر در نظر گرفتن آن باعث خطای نمایش و کنترل میشود.
خروجی فرمان: ورودی مرجع اینورتر یا شیر کنترلی باید با حالت ولتاژی یا جریانی خروجی هماهنگ باشد. علاوه بر بازه سیگنال، مقاومت بار نیز اهمیت دارد؛ در خروجی جریان، مجموع مقاومت مسیر و ورودی تجهیز باید در محدوده مجاز قرار بگیرد.
حسگر دما و لودسل: اتصال مستقیم Pt100، ترموکوپل یا لودسل به این مدل، جایگزین ماژول تخصصی آنها نیست. استفاده از چنین حسگرهایی به ماژول مناسب یا ترانسمیتر واسط با خروجی استاندارد نیاز دارد.
آیا چهار ورودی و دو خروجی برای پروژه کافی است؟
این ترکیب برای ماشینهایی قابل بررسی است که چند کمیت فرایندی را اندازهگیری میکنند، اما تعداد فرمانهای آنالوگ آنها محدود است. پیش از انتخاب، فهرست ورودیها و خروجیها را جداگانه تهیه کنید.
شش کانال این محصول قابل تبدیل به شش ورودی یا شش خروجی نیستند. همچنین خروجی آنالوگ، سیگنال فرمان است؛ تغذیه موتور، هیتر یا بوبین پرمصرف باید از مدار قدرت و تجهیزات مناسب تأمین شود.
تفکیکپذیری نیز باید متناسب با حساسیت فرایند باشد. گام کوچکتر اندازهگیری به معنی تضمین دقت کل سیستم نیست؛ خطای حسگر، کیفیت سیگنال و شرایط مدار در نتیجه نهایی اثر دارند.
خرید ماژول توسعه دلتا DVP06XA-S
برای خرید DVP06XA-S، این موارد را با مشخصات دستگاه تطبیق دهید:
- کد کامل CPU و سازگاری آن با ماژول توسعه.
- نیاز واقعی به ۴ ورودی و ۲ خروجی آنالوگ.
- نوع و محدوده سیگنال هر کانال.
- مقاومت بار تجهیزات متصل به خروجی.
- نیاز پروژه به ایزولاسیون.
- کد دقیق ماژول موجود، در سفارشهای جایگزینی.
در تعویض ماژول یک دستگاه، بررسی تنظیمات قبلی و نحوه تبدیل دادهها به واحدهایی مانند بار، درصد یا دور بر دقیقه اهمیت دارد. یکسانبودن تعداد کانالها، بهتنهایی سازگاری جایگزین را ثابت نمیکند.
قیمت ماژول توسعه دلتا DVP06XA-S
برای مقایسه قیمت DVP06XA-S، پیشنهادها باید مربوط به همین کد باشند؛ نسخه S2 را جداگانه ارزیابی کنید. وضعیت نو یا کارکرده، شرایط تأمین و اقلام همراه نیز باید در مقایسه مشخص باشند.
در برآورد هزینه پروژه، نیاز احتمالی به ترانسمیتر یا ایزولاتور سیگنال را هم لحاظ کنید. انتخاب اقتصادی زمانی حاصل میشود که ماژول، هم تعداد کانال کافی داشته باشد و هم با الزامات الکتریکی دستگاه هماهنگ باشد.
| کد فنی | DVP06XA-S |
|---|---|
| ورودی ها | فاقد ورودی دیجیتال- 4 ورودی آنالوگ |
| خروجی ها | فاقد خروجی دیجیتال – 2 خروجی آنالوگ |
| پورت ها | 1 پورت RS485 |
| نحوه اتصال | از سمت راست |
| ولتاژ تغذیه | 24VDC |
| نوع ماژول PLC | ورودی خروجی |
