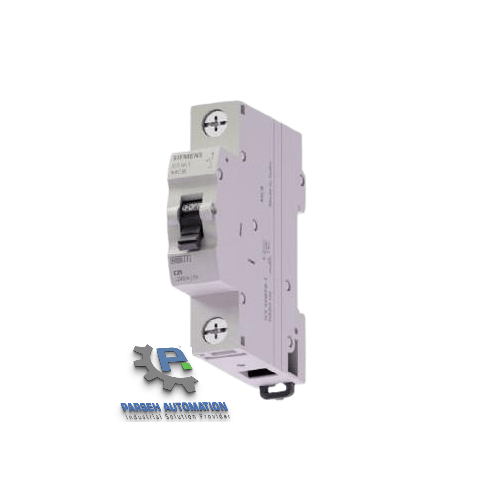

کلید مینیاتوری تک پل 16 آمپر زیمنس تیپ C مدل 5TJ6116-7

خرید کلید مینیاتوری تک پل 16 آمپر زیمنس تیپ C مدل 5TJ6116-7

اگر برای مدار، کلید ۱۶ آمپر تعیین شده است، هنوز باید درباره تیپ قطع تصمیم بگیرید. مدل 5TJ6116-7 تیپ C است و نسبت به تیپ B، در برابر جریان‌های کوتاه‌مدتِ لحظه روشن‌شدن بار دیرتر وارد ناحیه قطع مغناطیسی می‌شود. این تفاوت برای تجهیزاتی با جریان هجومی، مانند برخی منابع تغذیه یا درایورهای روشنایی، می‌تواند مهم باشد؛ مناسب‌بودن کلید برای یک تجهیز مشخص به مقدار و مدت جریان هجومی همان تجهیز وابسته است.

انتخاب تیپ C، جریان نامی کلید را افزایش نمی‌دهد: این محصول همچنان ۱۶ آمپر است. اگر کلید قبلی پس از مدتی کارکرد و بر اثر اضافه‌بار قطع می‌شود، تغییر B16 به C16 لزوماً مشکل را حل نمی‌کند. جریان مصرف و ظرفیت کابل را در آن وضعیت بررسی کنید.

تفاوت عملکرد C16 و B16 زیمنس

محدوده آزمون عملکرد مغناطیسی B16 حدود ۴۸ تا ۸۰ آمپر و برای C16 حدود ۸۰ تا ۱۶۰ آمپر است. تیپ C فرصت بیشتری برای عبور یک جریان هجومی کوتاه فراهم می‌کند؛ در عوض، برای رسیدن به ناحیه قطع سریع مغناطیسی به جریان خطای بالاتری نیاز دارد. به‌خصوص در مدارهای با کابل طولانی، انتخاب بین این دو منحنی باید با جریان خطای احتمالی انتهای مدار و زمان قطع موردنیاز نیز سنجیده شود.

قدرت قطع ۶ کیلوآمپر موضوع دیگری است: این عدد باید برای جریان اتصال کوتاه احتمالی در محل استفاده کافی باشد و نباید با محدوده ۸۰ تا ۱۶۰ آمپر منحنی C اشتباه گرفته شود.

مشخصات فنی کلید مینیاتوری تک پل 16 آمپر زیمنس تیپ C مدل 5TJ6116-7

• کد فنی: 5TJ6116-7
• تعداد پل: یک پل (1P)
• جریان نامی: ۱۶ آمپر
• منحنی قطع: تیپ C
• قدرت قطع نامی: ۶ کیلوآمپر مطابق IEC 60898-1
• ولتاژ نامی درج‌شده در کاتالوگ: ۲۴۰/۴۱۵ ولت AC
• فرکانس نامی: ۵۰/۶۰ هرتز
• عرض: ۱۸ میلی‌متر، معادل یک ماژول

این مدل یک هادی، معمولاً فاز، را قطع می‌کند. اگر قطع هم‌زمان فاز و نول در طرح مدار لازم است، مدل تک‌پل انتخاب مناسبی برای آن عملکرد نیست.

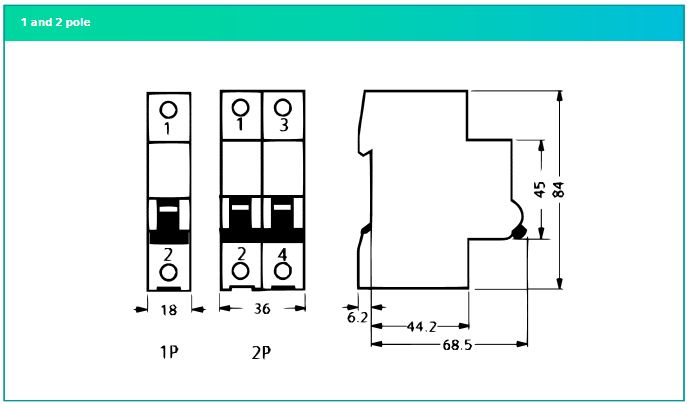

ابعاد کلید مینیاتوری تک فاز 16 آمپر زیمنس تیپ C

قیمت ککلید مینیاتوری تک پل 16 آمپر زیمنس تیپ C مدل 5TJ6116-7

هنگام استعلام قیمت، پسوند -7 را نیز اعلام کنید. کد 5TJ6116-6 مربوط به مدل B16 است و با وجود یکسان‌بودن آمپراژ، منحنی قطع متفاوتی دارد. برای بررسی مدل‌های دیگر، به دسته کلید مینیاتوری زیمنس مراجعه کنید.

پارسه اتوماسیون این محصول را با گارانتی تعویض بی‌قید و شرط ۲ ساله ارائه می‌کند. برای مشاوره فنی، استعلام قیمت روز یا ثبت سفارش تماس بگیرید:
