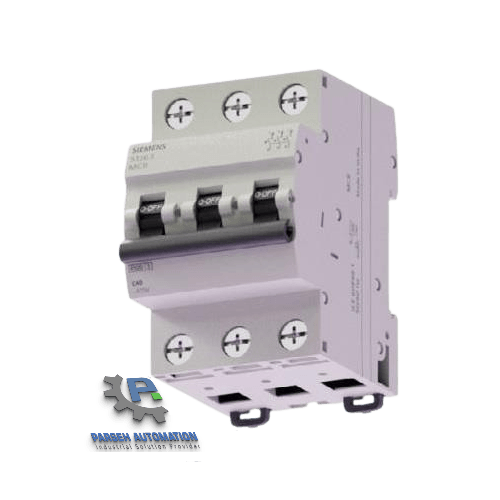

کلید مینیاتوری سه پل 40 آمپر زیمنس تیپ C مدل 5TJ6340-7

  • کد فنی: 5TJ6340-7
  • جریان: 40 آمپر
  • تعداد پل: 3
  • قدرت قطع اتصال کوتاه: 6KA
  • منحنی قطع : C

4,749,000 تومان

عملکرد کلید مینیاتوری سه پل 40 آمپر زیمنس تیپ C مدل 5TJ6340-7

5TJ6340-7 روی هر سه فاز یک انشعاب سه‌فاز قرار می‌گیرد و در صورت عملکرد کلید، سه پل آن با هم قطع می‌شوند. بخش حرارتی کلید به اضافه‌بار و بخش مغناطیسی آن به جریان شدید ناشی از اتصال کوتاه واکنش نشان می‌دهد. این مدل می‌تواند برای حفاظت یک انشعاب یا کابل سه‌فاز بررسی شود، به شرط آنکه جریان طراحی مدار، ظرفیت کابل و جریان اتصال کوتاه محل نصب با مشخصات کلید سازگار باشند.


مشخصات کلید مینیاتوری سه پل 40 آمپر زیمنس تیپ C مدل 5TJ6340-7

  • کد فنی: 5TJ6340-7
  • تعداد پل: سه پل (3P)
  • جریان نامی: ۴۰ آمپر
  • نوع منحنی قطع: C
  • قدرت قطع نامی: ۶ کیلوآمپر طبق IEC 60898-1
  • ولتاژ نامی مدل سه‌پل در کاتالوگ: ۴۱۵ ولت AC
  • فرکانس نامی: ۵۰/۶۰ هرتز
  • درجه حفاظت: IP20
  • عرض در تابلو: ۵۴ میلی‌متر، معادل سه ماژول
  • سطح مقطع هادی قابل اتصال: ۱ تا ۲۵ میلی‌متر مربع
  • گشتاور پیشنهادی ترمینال: ۲ نیوتن‌متر

ابعاد  کلید مینیاتوری  تیپ C زیمنس

ابعاد فشرده (54 میلی‌متر عرض) و طراحی صنعتی، این کلید را مناسب تابلوهای سه‌فاز با چگالی بالا کرده است. نصب آسان روی ریل استاندارد DIN 35mm بدون نیاز به ابزار خاص، آن را به انتخاب اول برق‌کاران حرفه‌ای تبدیل می‌کند. ترمینال‌ها از کابل‌هایی با مقاطع بالا نیز پشتیبانی می‌کنند.

ابعاد و شرایط نصب کلید مینیاتوری سه پل 40 آمپر تیپ C زیمنس مدل 5TJ6340-7


نکات انتخاب کلید مینیاتوری سه پل 40 آمپر زیمنس تیپ C مدل 5TJ6340-7

منحنی C در این مدل، محدوده آزمون عملکرد مغناطیسی ۲۰۰ تا ۴۰۰ آمپر دارد؛ یعنی ۵ تا ۱۰ برابر جریان نامی ۴۰ آمپر. این ویژگی به تحمل جریان کوتاه‌مدت راه‌اندازی کمک می‌کند، اما به‌تنهایی تأیید نمی‌کند که کلید برای هر موتور ۴۰ آمپری مناسب است. جریان راه‌اندازی، زمان استارت و حفاظت اضافه‌بار اختصاصی موتور باید جداگانه در طراحی بررسی شوند.

هنگام خرید، قدرت قطع ۶ کیلوآمپر را با جریان اتصال کوتاه احتمالی تابلو مقایسه کنید. اگر در مدار به قطع نول هم نیاز دارید، سه‌پل بودن این مدل را در نظر بگیرید؛ 5TJ6340-7 فقط سه فاز را قطع می‌کند.

برای دیدن گزینه‌های دیگر از نظر آمپراژ و تعداد پل، به صفحه کلید مینیاتوری زیمنس سر بزنید. پارسه اتوماسیون این مدل را با گارانتی تعویض بی‌قید و شرط ۲ ساله ارائه می‌کند.

برای دریافت مشاوره یا ثبت سفارش کلید مینیاتوری زیمنس با ما در ارتباط باشید:

  • تلفن تماس:

  • 09132802948
  • 09139754956
کد فنی

5TJ6340-7

جریان کلید مینیاتوری

40A

قدرت قطع اتصال کوتاه کلید مینیاتوری

6KA

تعداد پل کلید مینیاتوری

3P

منحنی قطع کلید مینیاتوری

C
