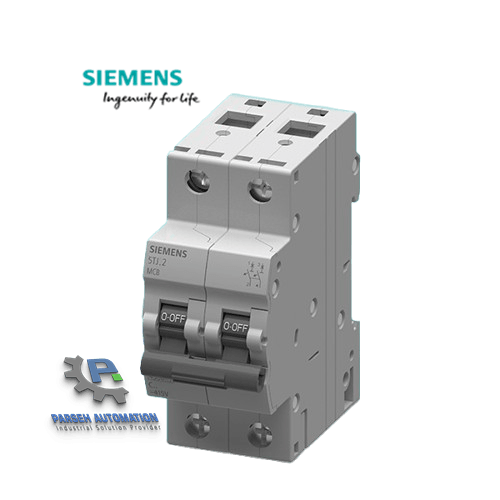

کلید مینیاتوری دو پل 16 آمپر زیمنس تیپ C مدل 5TJ6216-7

خرید کلید مینیاتوری دو پل 16 آمپر زیمنس تیپ C مدل 5TJ6216-7

در انتخاب کلید برای یک انشعاب، گاهی علاوه بر حفاظت مدار، لازم است هر دو هادی با یک عمل قطع شوند. کلید مینیاتوری دو پل زیمنس مدل 5TJ6216-7 این امکان را در عرض دو ماژول تابلو فراهم می‌کند. جریان نامی آن ۱۶ آمپر برای مدار است؛ دوپل بودن به معنی جمع‌شدن آمپراژ پل‌ها و تبدیل آن به ۳۲ آمپر نیست.

منحنی C این مدل برای مدارهایی کاربرد دارد که هنگام روشن‌شدن، افزایش کوتاه‌مدت جریان دارند. بااین‌حال، اگر جریان راه‌اندازی مصرف‌کننده زیاد باشد، صرفِ تیپ C بودن برای اطمینان از عملکرد مناسب کافی نیست و باید مشخصات بار بررسی شود.

مشخصات فنی کلید مینیاتوری دو پل 16 آمپر زیمنس تیپ C مدل 5TJ6216-7

• کد محصول: 5TJ6216-7
• تعداد پل: دو پل (2P)
• جریان نامی: ۱۶ آمپر
• منحنی قطع: تیپ C
• قدرت قطع نامی: ۶ کیلوآمپر مطابق IEC 60898-1
• ولتاژ نامی درج‌شده برای مدل دوپل: ۴۱۵ ولت AC
• فرکانس نامی: ۵۰/۶۰ هرتز
• درجه حفاظت: IP20
• عرض: ۳۶ میلی‌متر، معادل دو ماژول
• سطح مقطع هادی قابل اتصال: ۱ تا ۲۵ میلی‌متر مربع
• گشتاور پیشنهادی اتصال ترمینال: ۲ نیوتن‌متر

ابعاد کلید مینیاتوری دو پل 16A زیمنس تیپ C

آیا کلید دو پل 16 آمپر تیپ C برای مدار شما مناسب است؟

بخش مغناطیسی کلید تیپ C در محدوده آزمون ۵ تا ۱۰ برابر جریان نامی قرار می‌گیرد؛ برای این مدل، حدود ۸۰ تا ۱۶۰ آمپر. این بازه به رفتار کلید هنگام جریان‌های شدید و کوتاه‌مدت مربوط است و نباید با جریان کاری مجاز ۱۶ آمپر اشتباه شود.

برای انتخاب نهایی، ظرفیت کابل را با توجه به سطح مقطع و روش نصب آن بررسی کنید و مطمئن شوید قدرت قطع ۶ کیلوآمپر برای جریان اتصال کوتاه احتمالی محل نصب کافی است. این کلید برای حفاظت در برابر نشتی جریان طراحی نشده و جایگزین محافظ جان نیست.

اگر به آمپراژ یا تعداد پل دیگری نیاز دارید، می‌توانید گزینه‌ها را در دسته کلید مینیاتوری زیمنس بررسی کنید. پارسه اتوماسیون مدل 5TJ6216-7 را با گارانتی تعویض بی‌قید و شرط ۲ ساله ارائه می‌دهد.
