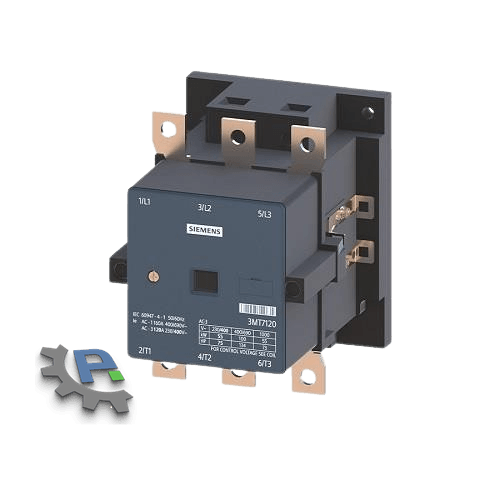

کنتاکتور 120 آمپر زیمنس مدل 3MT7120-5AA00-0AM0

  • برند: زیمنس (Siemens)

  • کد فنی: 3MT7120-5AA00-0AM0
  • جریان (AC-3): 120 آمپر

  • توان: تا 55 کیلووات

  • کنتاکت کمکی: ندارد

58,729,000 تومان

کنتاکتور 120 آمپر زیمنس مدل 3MT7120-5AA00-0AM0، کنتاکتور قدرت سه‌پل از خانواده SINOVA 3MT7 برای موتور سه‌فاز ۵۵ کیلووات در ولتاژ ۴۰۰ ولت و رده کاری AC-3 است. این مدل در فریم سایز ۵ ساخته می‌شود و بوبین آن ۲۲۰ ولت AC با فرکانس ۵۰ هرتز است.

در سفارش این محصول باید تجهیزات فرمان همراه نیز مشخص شوند؛ این کد سفارش کنتاکت کمکی داخلی ندارد. بنابراین اگر مدار به خودنگهداری، اعلام وضعیت یا اینترلاک الکتریکی نیاز دارد، بلوک کمکی سازگار باید متناسب با نقشه مدار انتخاب شود. این کنتاکتور در پارسه اتوماسیون با ۲ سال گارانتی تعویض بی‌قیدوشرط ارائه می‌شود.


مشخصات فنی کنتاکتور 120 آمپر زیمنس مدل 3MT7120-5AA00-0AM0

  • برند: زیمنس — Siemens
  • خانواده محصول: SINOVA 3MT7
  • کد سفارش کامل: 3MT7120-5AA00-0AM0
  • تعداد پل قدرت: سه‌پل
  • سایز بدنه: Size 5
  • جریان AC-3 در ۴۰۰ ولت: ۱۲۰ آمپر در دمای محیط ۵۵ درجه سانتی‌گراد، مطابق جدول انتخاب
  • توان موتور در ۴۰۰ ولت و ۵۰ هرتز، رده AC-3: ۵۵ کیلووات
  • جریان AC-3 در ۶۹۰ ولت: ۱۱۰ آمپر
  • توان موتور در ۶۹۰ ولت، رده AC-3: ۱۰۰ کیلووات
  • جریان AC-1 در ۴۰۰ ولت و دمای ۴۰ درجه سانتی‌گراد: ۱۶۰ آمپر
  • ولتاژ و فرکانس بوبین: ۲۲۰ ولت AC، فرکانس ۵۰ هرتز
  • کنتاکت کمکی داخلی: ندارد
  • ابعاد واحد پایه: عرض ۱۲۰، ارتفاع ۱۵۰ و عمق ۱۵۲ میلی‌متر
  • ولتاژ عایقی مدار قدرت Ui: ۱۰۰۰ ولت
  • ولتاژ تحمل ضربه مدار قدرت Uimp: ۸ کیلوولت
  • دمای مجاز کار: منفی ۵ تا مثبت ۵۵ درجه سانتی‌گراد
  • درجه حفاظت: IP00
  • عمر مکانیکی واحد پایه: ۳ میلیون سیکل عملکرد

توان ۱۰۰ کیلووات درج‌شده در مشخصات به شبکه ۶۹۰ ولت مربوط است. برای موتور در شبکه ۴۰۰ ولت، ظرفیت مبنای این مدل در AC-3 برابر با ۵۵ کیلووات است. جریان AC-1 نیز به بارهای غیرالقایی یا کم‌القایی مربوط می‌شود و جایگزین ظرفیت موتوری نیست.

ابعاد و تجهیزات حفاظتی کنتاکتور 120 آمپر زیمنس سری SINOVA

ابعاد کنتاکتور 120 آمپر زیمنس سری SINOVA

ابعاد واحد پایه این محصول ۱۲۰ × ۱۵۰ × ۱۵۲ میلی‌متر است. در خرید برای تابلوی موجود، فضای بلوک کمکی، مسیر ورود کابل و تجهیزات حفاظتی همراه را نیز در نظر بگیرید.

درجه حفاظت IP00 یعنی خود تجهیز، حفاظت در برابر تماس و نفوذ اجسام یا آب را در این درجه‌بندی تأمین نمی‌کند؛ محفظه و پوشش‌های مناسب باید در طراحی تابلو در نظر گرفته شوند. بنابراین شرایط محل نصب، به‌ویژه در محیط‌های دارای گردوغبار یا رطوبت، بخشی از بررسی پیش از خرید است.

کنتاکتور به‌تنهایی حفاظت اضافه‌بار و اتصال کوتاه را انجام نمی‌دهد. رله اضافه‌بار و تجهیز حفاظت اتصال کوتاه باید با موتور و مجموعه هماهنگ باشند. محدوده تنظیم رله اضافه‌بار بر اساس جریان موتور انتخاب می‌شود، نه صرفاً عدد ۱۲۰ آمپر کنتاکتور.


کنتاکتور 120 آمپر زیمنس برای چه مدار موتوری انتخاب می‌شود؟

در مدار راه‌اندازی مستقیم موتور ۵۵ کیلووات با تغذیه سه‌فاز ۴۰۰ ولت، مدل 3MT7120 یکی از گزینه‌های جدول انتخاب زیمنس است. برای تأیید انتخاب، جریان نامی روی پلاک موتور، زمان راه‌اندازی و تعداد استارت‌ها باید با شرایط بهره‌برداری کنتاکتور تطبیق داده شوند.

توان یکسان، الزاماً به معنی شرایط کاری یکسان نیست. برای مثال، موتور یک پمپ با راه‌اندازی عادی و موتور تجهیزی با شتاب‌گیری طولانی، ممکن است بررسی‌های متفاوتی نیاز داشته باشند. اگر موتور پیش از رسیدن به دور عادی قطع می‌شود یا حرکت‌های لحظه‌ای و تغییر جهت مکرر دارد، انتخاب صرفاً با جدول AC-3 کافی نیست.

برای مدار ستاره‌مثلث، محل کنتاکتور در مدار باید مشخص باشد. هنگام استعلام، اعلام کنید تجهیز برای موقعیت خط، ستاره یا مثلث انتخاب می‌شود تا ظرفیت موردنیاز بر اساس آرایش مدار بررسی شود.


نبود کنتاکت کمکی داخلی چه اثری بر سفارش دارد؟

برخلاف مدل‌های ۸۰ و ۹۵ آمپر با کنتاکت داخلی 1NO + 1NC، مدل 3MT7120-5AA00-0AM0 بدون کنتاکت کمکی داخلی عرضه می‌شود. این تفاوت مستقیماً بر اقلام موردنیاز تابلو اثر دارد.

برای مدار خودنگهدار ممکن است به NO، برای اینترلاک الکتریکی به NC و برای اعلام وضعیت به سیستم کنترل به کنتاکت‌های دیگری نیاز باشد. تعداد و آرایش این کنتاکت‌ها باید از روی نقشه فرمان مشخص شوند؛ افزودن یک بلوک کمکی بدون بررسی نیاز مدار، لزوماً تمام این وظایف را پوشش نمی‌دهد.

اگر کنتاکتور قبلی همراه با بلوک کمکی یا اینترلاک نصب شده است، کد آن تجهیزات را نیز هنگام سفارش اعلام کنید. امکان استفاده مجدد از متعلقات قبلی باید برای فریم سایز ۵ بررسی شود.


بررسی بوبین پیش از خرید مدل 3MT7120-5AA00-0AM0

پسوند M0 مشخص‌کننده بوبین ۲۲۰ ولت AC با فرکانس ۵۰ هرتز است. علاوه بر تطبیق ولتاژ، ظرفیت منبع فرمان نیز اهمیت دارد: طبق کاتالوگ، حداکثر توان ظاهری بوبین این نسخه هنگام جذب ۵۵۰ ولت‌آمپر و در حالت نگه‌داری ۴۰ ولت‌آمپر است.

این تفاوت برای خرید جایگزین مهم است. اگر کنتاکتور کوچک‌تری را با این مدل عوض می‌کنید، صرفاً برابر بودن ولتاژ بوبین کافی نیست؛ ظرفیت لحظه‌ای ترانس فرمان و توان کلیدزنی خروجی فرمان یا رله واسط باید بررسی شوند. مقدار ۵۵۰ ولت‌آمپر، مصرف دائم بوبین نیست و به مرحله جذب مربوط می‌شود.

در صورت دریافت فرمان از PLC، نوع خروجی و ظرفیت آن نیز باید با نیاز بوبین هماهنگ باشد. بوبین این کد برای اتصال مستقیم به تغذیه ۲۴ ولت DC طراحی نشده است.


خرید کنتاکتور 120 آمپر زیمنس مدل 3MT7120-5AA00-0AM0

برای دریافت پیشنهاد متناسب با پروژه، مشخص کنید فقط کنتاکتور پایه را نیاز دارید یا بلوک کمکی و تجهیزات حفاظتی نیز باید در سفارش بررسی شوند. این موضوع برای مدل فاقد کنتاکت کمکی داخلی اهمیت دارد و کمک می‌کند هزینه خرید مجموعه از ابتدا روشن باشد.

کد 3MT7120-5AA00-0AM0، تعداد موردنیاز و زمان موردنظر برای تأمین را اعلام کنید. برای سفارش جایگزین، عکس پلاک کنتاکتور قبلی و تصویر تجهیزات متصل به آن را بفرستید؛ برای تابلوی جدید، مشخصات موتور و مدار فرمان مبنای بررسی خواهند بود.

پارسه اتوماسیون این محصول را با ۲ سال گارانتی تعویض بی‌قیدوشرط ارائه می‌کند.

قیمت، موجودی و زمان تحویل را پیش از نهایی‌کردن سفارش تأیید کنید. برای بررسی ظرفیت‌های بالاتر یا پایین‌تر، مدل‌های دسته کنتاکتور زیمنس را مقایسه کنید.

هماهنگی خرید و مشاوره انتخاب: ۰۹۱۳۲۸۰۲۹۴۸



شرکت سازنده

کد فنی

3MT7120-5AA00-0AM0

جریان کنتاکتور

120

توان کنتاکتور

55 کیلووات

ولتاژ

220 ولت AC

تیغه کمکی

ندارد
