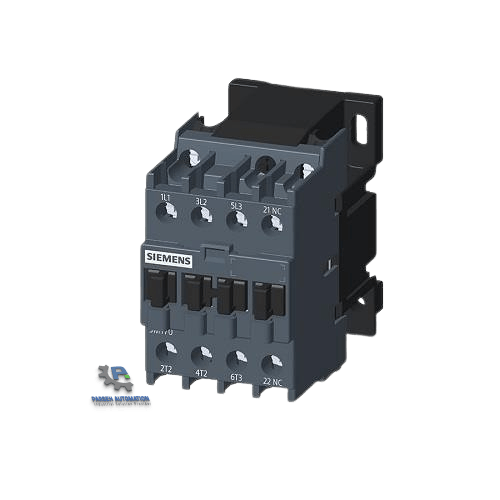

کنتاکتور 40 آمپر زیمنس مدل 3MT7040-2AA10-0AM0

کنتاکتور 40 آمپر زیمنس مدل 3MT7040-2AA10-0AM0، کنتاکتور قدرت سه‌پل از خانواده SINOVA 3MT7 زیمنس است که برای موتور سه‌فاز ۱۸٫۵ کیلووات در ولتاژ ۴۰۰ ولت و رده کاری AC-3 مشخص شده است. این مدل دارای بوبین ۲۲۰ ولت AC با فرکانس ۵۰ هرتز و یک کنتاکت کمکی باز 1NO است و در فریم سایز ۲ ساخته می‌شود.

برای خرید این محصول، علاوه بر جریان ۴۰ آمپر، کد کامل سفارش اهمیت دارد؛ زیمنس در همین خانواده، نسخه ۴۰ آمپر با فریم و آرایش کنتاکت کمکی متفاوت نیز دارد. پارسه اتوماسیون مدل این صفحه را با ۲ سال گارانتی تعویض بی‌قیدوشرط عرضه می‌کند.

مشخصات فنی کنتاکتور 40 آمپر زیمنس مدل 3MT7040-2AA10-0AM0

• برند: زیمنس — Siemens
• خانواده محصول: SINOVA 3MT7
• کد سفارش: 3MT7040-2AA10-0AM0
• تعداد پل قدرت: سه‌پل
• سایز بدنه: Size 2
• جریان AC-3 در ۴۰۰ ولت: ۴۰ آمپر در دمای محیط ۵۵ درجه سانتی‌گراد
• توان موتور در ۴۰۰ ولت و ۵۰ هرتز، رده AC-3: ۱۸٫۵ کیلووات
• جریان AC-3 در ۶۹۰ ولت: ۱۸٫۲ آمپر در دمای محیط ۵۵ درجه سانتی‌گراد
• جریان AC-1: ۵۰ آمپر در دمای ۴۰ درجه سانتی‌گراد، تا ۶۹۰ ولت
• بوبین: ۲۲۰ ولت AC، فرکانس ۵۰ هرتز
• کنتاکت کمکی داخلی: یک کنتاکت باز 1NO؛ بدون کنتاکت NC داخلی
• ابعاد واحد پایه: عرض ۵۶، ارتفاع ۸۲٫۹ و عمق ۹۵ میلی‌متر
• ولتاژ عایقی مدار قدرت Ui: ۱۰۰۰ ولت
• ولتاژ تحمل ضربه مدار قدرت Uimp: ۶ کیلوولت
• دمای مجاز کار: منفی ۵ تا مثبت ۵۵ درجه سانتی‌گراد
• درجه حفاظت قسمت جلو: IP20
• عمر مکانیکی واحد پایه: ۱۰ میلیون سیکل عملکرد

عمر مکانیکی بیانگر دوام مکانیزم است و با عمر الکتریکی کنتاکت‌ها هنگام قطع‌و‌وصل بار تفاوت دارد. همچنین جریان ۵۰ آمپر AC-1، ظرفیت این مدل برای موتور نیست؛ برای انتخاب بار موتوری باید مشخصات رده AC-3 در ولتاژ موردنظر بررسی شود.

انتخاب کنتاکتور 40 آمپر برای موتور 18.5 کیلووات

این مدل برای بررسی در مدار راه‌اندازی مستقیم موتور پمپ، فن و تجهیزات انتقال مواد با توان ۱۸٫۵ کیلووات در شبکه سه‌فاز ۴۰۰ ولت مناسب است. انتخاب نهایی باید با جریان پلاک موتور، مدت راه‌اندازی و تعداد استارت‌ها تطبیق داده شود.

در کاربرد متداول AC-3، کنتاکتور موتور قفس‌سنجابی را راه‌اندازی می‌کند و قطع جریان پس از رسیدن موتور به شرایط کار عادی انجام می‌شود. اگر موتور مرتب به‌صورت لحظه‌ای حرکت می‌کند یا پیش از توقف کامل تغییر جهت می‌دهد، ظرفیت AC-3 به‌تنهایی مبنای کافی نیست و باید شرایط AC-4 بررسی شود.

برای مدار ستاره‌مثلث نیز محل قرارگیری کنتاکتور در مدار اهمیت دارد؛ عدد ۱۸٫۵ کیلووات را نمی‌توان بدون بررسی آرایش مدار، برای کنتاکتور خط، ستاره و مثلث یکسان در نظر گرفت.

تفاوت کنتاکتور 40 آمپر زیمنس سایز 2 و سایز 3

کنتاکتور 40 آمپر زیمنس مدل 3MT7040-2AA10-0AM0 در فریم سایز ۲ ساخته می‌شود و یک کنتاکت کمکی 1NO دارد. نسخه 3MT7040-3AA11-0AM0 در فریم سایز ۳ قرار می‌گیرد و دارای 1NO + 1NC است. با وجود ظرفیت ۴۰ آمپر هر دو در AC-3 و ۴۰۰ ولت، ابعاد و برخی مشخصات الکتریکی آن‌ها متفاوت است.

این تفاوت هنگام جایگزینی مهم است. اگر مدار قبلی از کنتاکت NC داخلی استفاده می‌کند، مدل سایز ۲ این صفحه به‌تنهایی همان نیاز را پوشش نمی‌دهد و باید امکان افزودن بلوک کمکی سازگار بررسی شود. کد کامل روی پلاک، مبنای مطمئن‌تری از آمپر یا ظاهر بدنه برای سفارش جایگزین است.

بوبین و تجهیزات همراه مدل 3MT7040-2AA10-0AM0

پسوند M0 در کد سفارش، بوبین ۲۲۰ ولت AC با فرکانس ۵۰ هرتز را مشخص می‌کند. این ولتاژ مربوط به مدار فرمان است و با ولتاژ ۴۰۰ ولت مدار قدرت تفاوت دارد. اگر تغذیه مدار فرمان شما ۲۴ ولت DC یا ولتاژ دیگری است، باید مدل متناسب با همان تغذیه انتخاب شود.

کنتاکت کمکی داخلی 1NO می‌تواند برای خودنگهداری یا اعلام وضعیت به کار رود. نیاز به کنتاکت NC یا تعداد بیشتری کنتاکت کمکی را پیش از خرید مشخص کنید تا تجهیزات لازم در سفارش لحاظ شوند.

کنتاکتور به‌تنهایی حفاظت اضافه‌بار و اتصال کوتاه موتور را تأمین نمی‌کند. بی‌متال باید از نظر سازگاری با فریم و محدوده تنظیم جریان بررسی شود؛ تنظیم آن نیز به جریان موتور و آرایش مدار وابسته است. اگر قصد استفاده مجدد از بی‌متال قبلی را دارید، کد آن را همراه با مشخصات کنتاکتور اعلام کنید.

برای جایگزینی داخل تابلو، ابعاد واحد پایه ۵۶ × ۸۲٫۹ × ۹۵ میلی‌متر را با فضای موجود تطبیق دهید و فضای موردنیاز بی‌متال و بلوک کمکی را نیز در نظر بگیرید.

قیمت و خرید کنتاکتور 40 آمپر زیمنس مدل 3MT7040-2AA10-0AM0

برای استعلام قیمت، کد کامل 3MT7040-2AA10-0AM0 و تعداد موردنیاز را اعلام کنید. هنگام مقایسه پیشنهادهای فروش، فریم سایز ۲، بوبین ۲۲۰ ولت ۵۰ هرتز و کنتاکت کمکی 1NO باید یکسان باشند. در صورت نیاز به بی‌متال یا بلوک کمکی اضافی، هزینه و سازگاری این قطعات را نیز بررسی کنید.

این محصول با ۲ سال گارانتی تعویض بی‌قیدوشرط شرکت پارسه اتوماسیون ارائه می‌شود.

پیش از نهایی‌کردن سفارش، موجودی و زمان تحویل را تأیید کنید. اگر مدل مناسب را نمی‌دانید، تصویر پلاک موتور، ولتاژ مدار فرمان و تصویر کنتاکتور قبلی را برای بررسی ارسال کنید. برای مقایسه ظرفیت‌های دیگر، به دسته کنتاکتور زیمنس مراجعه کنید.

مشاوره و سفارش: ۰۹۱۳۲۸۰۲۹۴۸

منبع مشخصات: کاتالوگ جامع محصولات SINOVA زیمنس، بخش کنتاکتورهای قدرت سه‌پل 3MT7؛ جداول مشخصات فنی، انتخاب و سفارش و کد بوبین.
