HMI دلتا 7 اینچ مدل DOP-107BV

  • کد فنی: DOP-107BV
  • صفحه نمایش :  7 اینچ LCD
  • حافظه داخلی :256MB
  • رزولوشن :WVGA (800×480 پیکسل)

26,500,000 تومان

دسته: برند:
برند:

HMI دلتا 7 اینچ مدل DOP-107BV؛ پنل اپراتوری با ارتباط سریال

HMI دلتا DOP-107BV یک نمایشگر لمسی ۷ اینچ از خانواده DOP-100 است که برای نمایش اطلاعات فرآیند، دریافت فرمان اپراتور و تغییر تنظیمات ماشین استفاده می‌شود. این مدل با رزولوشن ۸۰۰ × ۴۸۰ پیکسل و رابط‌های سریال RS-232، RS-422 و RS-485، برای پروژه‌هایی قابل انتخاب است که ارتباط با کنترلر از طریق پورت سریال انجام می‌شود.

DOP-107BV پورت Ethernet داخلی ندارد. بنابراین در انتخاب این پنل، ابتدا باید رابط و پروتکل PLC یا تجهیز مشخص شود. برای یک ماشین با ارتباط سریال و صفحات عملیاتی متعارف، این مدل می‌تواند نیاز اپراتوری را پوشش دهد؛ سازگاری نهایی به درایور ارتباطی و طراحی پروژه وابسته است.


مشخصات فنی HMI دلتا 7 اینچ مدل DOP-107BV

  • برند: Delta.
  • سری: DOP-100، گروه Basic HMI.
  • کد مدل: DOP-107BV.
  • اندازه نمایشگر: ۷ اینچ.
  • نوع نمایشگر: TFT LCD رنگی با نور پس‌زمینه LED.
  • رزولوشن: ۸۰۰ × ۴۸۰ پیکسل.
  • تعداد رنگ: ۶۵٬۵۳۶ رنگ.
  • نوع صفحه لمسی: مقاومتی چهار سیمه.
  • روشنایی معمول نمایشگر: ۴۰۰ کاندلا بر مترمربع.
  • پردازنده: ARM Cortex-A8 با فرکانس ۸۰۰ مگاهرتز.
  • حافظه RAM: ۲۵۶ مگابایت.
  • حافظه Flash ROM: ۲۵۶ مگابایت.
  • کانال COM1: RS-232 یا RS-485.
  • کانال COM2: RS-422 یا RS-485.
  • Ethernet داخلی: ندارد.
  • USB: یک USB Host و یک USB Slave، نسخه ۲٫۰.
  • درگاه کارت SD: ندارد.
  • ساعت داخلی RTC: دارد.
  • تغذیه: ۲۴ ولت DC با تلرانس ±۱۵ درصد.
  • حداکثر مصرف پنل بدون تجهیزات جانبی: ۸٫۶ وات.
  • دمای کاری: صفر تا ۵۰ درجه سانتی‌گراد.
  • حفاظت پنل جلویی: IP65 در شرایط نصب صحیح.
  • ابعاد بدنه: عرض ۲۱۵، ارتفاع ۱۶۱ و عمق ۳۵٫۵ میلی‌متر.
  • ابعاد برش پنل: ۱۹۶٫۹ × ۱۴۲٫۹ میلی‌متر.
  • وزن: حدود ۷۰۰ گرم.

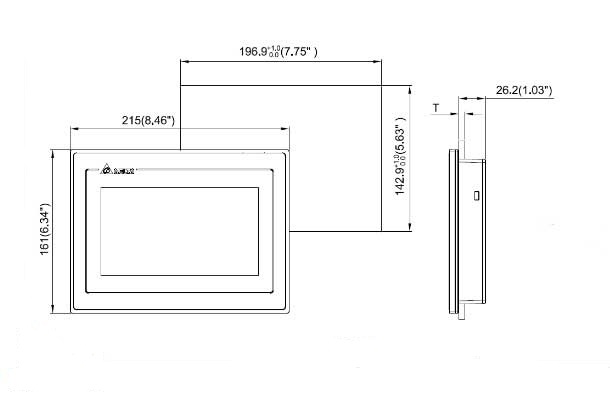

ابعاد HMI دلتا مدل DOP-107BV

HMI دلتا مدل DOP-107BV یک رابط کاربری صنعتی با صفحه‌نمایش ۷ اینچی است که برای نصب در تابلوهای کنترل طراحی شده و ابعاد آن ۲۱۵ میلی‌متر عرض، ۱۶۱ میلی‌متر ارتفاع و ۳۵.۵ میلی‌متر عمق می‌باشد. برای نصب صحیح، نیاز به برش به ابعاد ۱۹۶.۹ میلی‌متر عرض و ۱۴۲.۹ میلی‌متر ارتفاع در درب تابلو است تا تنها قسمت جلویی دستگاه قابل مشاهده باشد. وزن این دستگاه حدود ۷۰۰ گرم است که جابجایی و نصب آن را آسان می‌کند و به کاربر کمک می‌کند تا فضای مورد نیاز برای نصب را به‌درستی محاسبه کند.

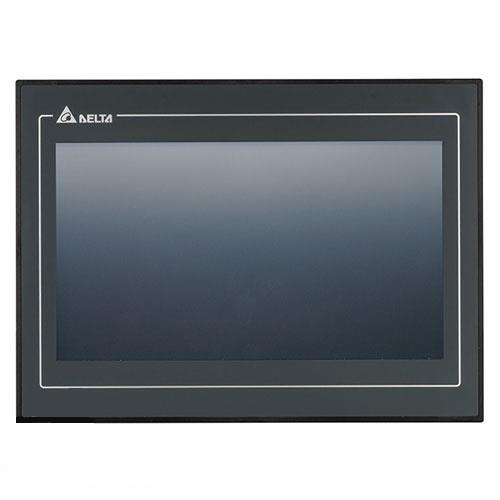

HMI دلتا 7 اینچ مدل DOP-107BV


ارتباط HMI دلتا DOP-107BV با PLC

دو کانال COM این مدل، امکان انتخاب رابط سریال متناسب با کنترلر را فراهم می‌کنند. COM1 و COM2 را نباید دو سوکت مستقل فرض کرد؛ کانال‌ها و سیگنال‌های قابل استفاده باید مطابق پین‌بندی کانکتور بررسی شوند. انتخاب کابل فقط بر اساس شکل سوکت، کافی نیست.

برای ارتباط موفق، رابط الکتریکی، پروتکل، سرعت انتقال، تنظیمات فریم و آدرس تجهیز باید هماهنگ باشند. RS-485 به‌تنهایی نام پروتکل نیست و وجود آن در PLC و HMI، سازگاری نرم‌افزاری را ثابت نمی‌کند.

در انتخاب میان مدل‌های HMI دلتا، DOP-107BV زمانی قابل بررسی است که ارتباط سریال نیاز پروژه را پوشش دهد. اگر کنترلر به اتصال Ethernet نیاز دارد، باید مدل شبکه‌دار انتخاب شود؛ درگاه USB این پنل جایگزین پورت شبکه نیست.


کاربرد HMI دلتا ۷ اینچ DOP-107BV در ماشین‌آلات

این پنل برای ماشین‌هایی قابل انتخاب است که اپراتور به نمایش وضعیت، ورود مقادیر و فرمان‌های مشخص نیاز دارد. نمونه کاربردها عبارت‌اند از:

  • دستگاه بسته‌بندی: نمایش شمارنده تولید، وضعیت ماشین و مقادیر تنظیمی.
  • ماشین کنترل دما: نمایش دمای دریافت‌شده از کنترلر و تغییر نقطه تنظیم.
  • سیستم انتقال مواد: نمایش وضعیت موتور، سنسورها و فرمان‌های اپراتوری.
  • ماشین فرآیندی: نمایش مقادیر، صفحات تنظیمات و پیام‌های خطا.

مقادیر اندازه‌گیری‌شده باید از PLC یا تجهیز ارتباطی دریافت شوند؛ HMI به‌تنهایی ورودی مستقیم سنسور دما، فشار یا سیگنال آنالوگ نیست.

در طراحی صفحات ۷ اینچ، خوانایی و اندازه کلیدها اهمیت دارند. نمایش تعداد زیادی متغیر در یک صفحه، حتی با رزولوشن مناسب، می‌تواند استفاده اپراتور را دشوار کند.


نرم‌افزار و انتقال پروژه HMI دلتا DOP-107BV

مدل DOP-107BV در فهرست مدل‌های پشتیبانی‌شده DOPSoft 4 قرار دارد. در پروژه نرم‌افزاری، صفحات، آدرس متغیرها، فرمان‌ها و تنظیمات ارتباط تعریف می‌شوند.

برای جایگزینی یک پنل قدیمی، دسترسی به فایل قابل ویرایش و نسخه نرم‌افزار سازنده پروژه را بررسی کنید. وجود برنامه روی دستگاه، لزوماً به معنای امکان بازیابی و ویرایش آن نیست؛ رمز و تنظیمات حفاظت پروژه نیز ممکن است مؤثر باشند.

پس از تغییر مدل یا تبدیل پروژه، ارتباط با کنترلر، مقادیر نمایش‌داده‌شده و عملکرد فرمان‌ها باید آزمایش شوند. تشابه اندازه صفحه، جایگزینی کامل دو مدل را تضمین نمی‌کند.


USB و شرایط استفاده از DOP-107BV

USB Slave برای ارتباط با رایانه و انتقال پروژه به کار می‌رود. USB Host نیز برای تجهیزات جانبی پشتیبانی‌شده، مانند حافظه USB، قابل استفاده است. کاربرد هر وسیله جانبی باید با امکانات نرم‌افزار تطبیق داده شود.

این مدل درگاه SD ندارد. اگر نگهداری اطلاعات برای پروژه مهم است، روش ذخیره‌سازی و پشتیبان‌گیری را پیش از خرید مشخص کنید.

تغذیه دستگاه ۲۴ ولت DC است و به منبع تغذیه مناسب نیاز دارد. حفاظت IP65 نیز مربوط به پنل جلویی در شرایط نصب صحیح است؛ سوکت‌ها و پشت دستگاه را نمی‌توان در معرض آب قرار داد یا تمام بدنه را ضدآب دانست.


خرید HMI دلتا 7 اینچ مدل DOP-107BV

برای خرید DOP-107BV، مدل دقیق PLC و روش ارتباط آن را مشخص کنید. سپس تعداد صفحات، حجم اطلاعات قابل نمایش و نیاز به تجهیزات جانبی را بررسی کنید.

اگر هدف، تعویض HMI موجود است، این موارد را تطبیق دهید:

  • کد کامل پنل قبلی و قابلیت‌های استفاده‌شده در پروژه.
  • فایل برنامه، نسخه نرم‌افزار و وضعیت رمز.
  • رابط سریال، پین‌بندی و کابل ارتباطی.
  • ابعاد برش تابلو و فضای پشت نمایشگر.

هنگام سفارش از پارسه اتوماسیون، کد DOP-107BV، اقلام همراه، اصالت دستگاه و شرایط گارانتی را بررسی کنید. مدل DOP-107DV با وجود اندازه مشابه، دارای Ethernet است و مشخصات ارتباطی یکسانی با BV ندارد.


قیمت HMI دلتا 7 اینچ مدل DOP-107BV

برای مقایسه قیمت این محصول، پیشنهادهای مربوط به کد دقیق DOP-107BV را بررسی کنید. اندازه ۷ اینچ به‌تنهایی مبنای مقایسه نیست؛ رابط‌ها و امکانات مدل‌ها تفاوت دارند.

هزینه خرید پنل را از طراحی صفحات، انتقال برنامه و راه‌اندازی جدا کنید. کابل ارتباطی، منبع تغذیه و خدمات برنامه‌نویسی ممکن است هزینه مستقلی داشته باشند. قیمت و موجودی درج‌شده در صفحه را پیش از ثبت سفارش تأیید کنید.

کشور سازنده

پورت ارتباطی

COM, USB

حافظه داخلی

256MB

ابعاد درب تابلو

142.9*196.9 میلی‌متر

رزولوشن

WVGA (800×480 پیکسل)

صفحه نمایش HMI

7 اینچ
