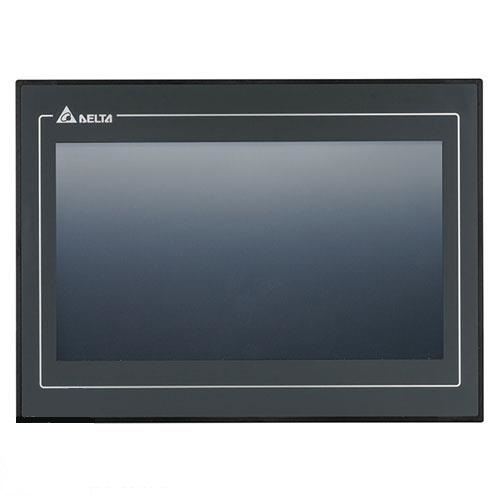

HMI دلتا 10.1 اینچ مدل DOP-110CS

  • کد فنی: DOP-110CS
  • صفحه نمایش : 10.1 اینچ LCD
  • حافظه داخلی :256MB
  • رزولوشن :600*1024( رنگ 65536)

57,000,000 تومان

دسته: برند:
برند:

HMI دلتا 10.1 اینچ مدل DOP-110CS؛ نمایشگر صنعتی با ارتباط سریال

HMI دلتا DOP-110CS یک پنل اپراتوری از خانواده DOP-100 و گروه Standard General است که نمایشگر ۱۰٫۱ اینچ با رزولوشن ۱۰۲۴ × ۶۰۰ پیکسل را در کنار سه کانال ارتباط سریال ارائه می‌کند. این مدل برای ماشین‌هایی قابل انتخاب است که به فضای نمایش بیشتر نیاز دارند و ارتباط با کنترلر آن‌ها از طریق RS-232، RS-422 یا RS-485 انجام می‌شود.

DOP-110CS برای نمایش وضعیت تجهیزات، ورود مقادیر تنظیمی و ارسال فرمان اپراتور به کنترلر استفاده می‌شود. فضای صفحه آن امکان طراحی صفحات شامل چند گروه اطلاعات، جدول هشدار و مقادیر فرآیندی را فراهم می‌کند. این مدل Ethernet داخلی و درگاه کارت SD ندارد؛ این دو ویژگی باید پیش از خرید با نیاز پروژه تطبیق داده شوند.


مشخصات فنی HMI دلتا 10.1 اینچ مدل DOP-110CS

  • برند: Delta.
  • خانواده: DOP-100، گروه Standard General.
  • کد مدل: DOP-110CS.
  • اندازه نمایشگر: ۱۰٫۱ اینچ.
  • نوع نمایشگر: TFT LCD رنگی با نور پس‌زمینه LED.
  • رزولوشن: ۱۰۲۴ × ۶۰۰ پیکسل.
  • تعداد رنگ: ۶۵٬۵۳۶ رنگ.
  • صفحه لمسی: مقاومتی چهار سیمه.
  • روشنایی معمول: ۳۰۰ کاندلا بر مترمربع.
  • پردازنده: ARM Cortex-A8 با فرکانس ۸۰۰ مگاهرتز.
  • حافظه RAM: ۲۵۶ مگابایت.
  • حافظه Flash ROM: ۲۵۶ مگابایت.
  • COM1: رابط RS-232.
  • COM2: رابط قابل انتخاب RS-232 یا RS-485.
  • COM3: رابط قابل انتخاب RS-422 یا RS-485.
  • Ethernet داخلی: ندارد.
  • USB: یک USB Host و یک USB Slave، نسخه ۲٫۰.
  • درگاه کارت SD: ندارد.
  • ساعت داخلی RTC: دارد.
  • تغذیه: ۲۴ ولت DC با تلرانس ±۱۵ درصد.
  • حداکثر مصرف پنل بدون تجهیزات جانبی: ۱۰٫۴ وات.
  • دمای کاری: صفر تا ۵۰ درجه سانتی‌گراد.
  • حفاظت پنل جلویی: IP65 در شرایط نصب صحیح.
  • ابعاد بدنه: عرض ۲۷۲، ارتفاع ۲۰۰ و عمق ۶۱ میلی‌متر.
  • ابعاد برش پنل: ۲۶۱٫۳ × ۱۸۹٫۳ میلی‌متر.
  • وزن: حدود ۱٫۳۳ کیلوگرم.

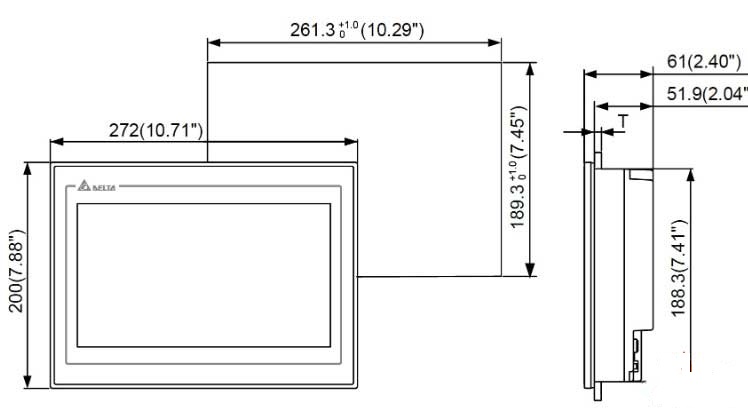

ابعاد HMI دلتا مدل DOP-110CS

در تصویر زیر می‌توانید ابعاد این مدل اچ ام آی دلتا را مشاهده کنید.

HMI دلتا 10.1 اینچ مدل DOP-110CS


ارتباط HMI دلتا DOP-110CS با PLC

DOP-110CS دارای سه کانال منطقی COM است، اما سه سوکت سریال مستقل ندارد. COM1 روی کانکتور خود ارائه می‌شود و سیگنال‌های COM2 و COM3 روی یک کانکتور مشترک قرار دارند. بنابراین انتخاب کابل و ترکیب ارتباط‌ها باید با پین‌بندی دستگاه انجام شود.

برای اتصال به PLC یا تجهیز صنعتی، رابط الکتریکی و درایور نرم‌افزاری باید سازگار باشند. سرعت انتقال، قالب فریم، آدرس تجهیز و آدرس متغیرها نیز در برقراری ارتباط نقش دارند. داشتن RS-485 در دو دستگاه، به‌تنهایی سازگاری پروتکل را ثابت نمی‌کند.

در انتخاب مدل‌های HMI دلتا، DOP-110CS برای پروژه‌ای قابل بررسی است که نمایشگر ۱۰٫۱ اینچ و ارتباط سریال نیاز آن را پوشش می‌دهند. اگر ارتباط مستقیم Ethernet ضروری باشد، باید مدل شبکه‌دار انتخاب شود؛ USB جایگزین پورت Ethernet نیست.


کاربرد نمایشگر 10.1 اینچ DOP-110CS در ماشین‌آلات

رزولوشن ۱۰۲۴ × ۶۰۰، امکان نمایش اطلاعات بیشتری نسبت به پنل‌های ۸۰۰ × ۴۸۰ فراهم می‌کند. این ویژگی برای ماشین‌هایی مفید است که اپراتور باید وضعیت چند بخش را در یک صفحه ببیند.

برای مثال، در یک ماشین بسته‌بندی می‌توان وضعیت دستگاه، شمارنده تولید و مقادیر تنظیمی را کنار هم نمایش داد. در یک فرآیند حرارتی نیز نمایش دمای چند ناحیه، نقاط تنظیم و پیام‌های خطا قابل طراحی است. داده‌های این صفحات از PLC یا تجهیزات ارتباطی دریافت می‌شوند؛ پنل به‌تنهایی ورودی مستقیم سنسور دما یا فشار نیست.

اندازه بزرگ‌تر زمانی مفید است که طراحی صفحات خوانا باشد. کلیدهای فرمان، مقادیر حساس و پیام‌های هشدار باید به‌گونه‌ای چیده شوند که اپراتور وضعیت ماشین را سریع تشخیص دهد.


نرم‌افزار HMI دلتا DOP-110CS و امکانات پروژه

مدل DOP-110CS در فهرست مدل‌های پشتیبانی‌شده DOPSoft 4 قرار دارد. صفحات گرافیکی، متغیرها، تنظیمات ارتباط و عملکرد کلیدها در پروژه نرم‌افزاری تعریف می‌شوند.

امکاناتی مانند نمایش هشدار، نمودار و دستور تولید باید متناسب با نیاز ماشین طراحی شوند. وجود یک قابلیت در نرم‌افزار، به معنی آماده‌بودن آن روی پنل خریداری‌شده نیست؛ آدرس‌ها، شرایط عملکرد و داده‌های موردنیاز باید در پروژه تنظیم شوند.

اگر پنل برای جایگزینی خریداری می‌شود، دسترسی به فایل قابل ویرایش، نسخه نرم‌افزار و رمز پروژه را بررسی کنید. صرف وجود برنامه روی HMI قدیمی، امکان بازیابی یا انتقال آن را تضمین نمی‌کند.


USB و ذخیره‌سازی اطلاعات در DOP-110CS

این مدل یک USB Slave برای ارتباط با رایانه و یک USB Host برای تجهیزات جانبی پشتیبانی‌شده دارد. حافظه USB می‌تواند در کاربردهای سازگار با نرم‌افزار استفاده شود؛ نوع وسیله و روش استفاده باید با پروژه تطبیق داده شوند.

DOP-110CS کارت SD نمی‌پذیرد. اگر ثبت داده برای پروژه ضروری است، پیش از خرید، تعداد متغیرها، فاصله نمونه‌برداری، مدت نگهداری و روش خروجی‌گرفتن را مشخص کنید. همچنین تمام حافظه Flash دستگاه را نباید فضای آزاد ثبت اطلاعات فرض کرد.


جایگزینی HMI قدیمی با DOP-110CS

دلتا مدل DOP-110CS را به‌عنوان جایگزین DOP-B10S411 معرفی کرده است. بااین‌حال، انتخاب مدل جایگزین باید همراه با بررسی پروژه، ارتباطات و مشخصات مکانیکی انجام شود.

در تعویض پنل، این موارد اهمیت دارند:

  • ابعاد برش و فضای پشت نمایشگر.
  • رابط‌ها و پین‌بندی کابل‌های موجود.
  • مدل کنترلر و درایور ارتباطی.
  • دسترسی به فایل پروژه و رمز.
  • قابلیت‌های استفاده‌شده در برنامه قبلی.

پس از تبدیل یا انتقال برنامه، مقادیر نمایش‌داده‌شده، فرمان‌ها و هشدارها باید آزمایش شوند. معرفی یک مدل جایگزین، به معنی بی‌نیازی از بررسی و تنظیم پروژه نیست.


خرید HMI دلتا 10.1 اینچ مدل DOP-110CS

برای خرید این محصول، ابتدا مدل دقیق PLC و روش ارتباط آن را مشخص کنید. سپس بررسی کنید که سه کانال سریال، نبود Ethernet و نبود کارت SD با نیاز ماشین سازگار باشند.

DOP-110CS برای پروژه‌ای قابل انتخاب است که به فضای نمایش ۱۰٫۱ اینچ نیاز دارد و ارتباط سریال برای آن کافی است. در مقابل، اگر توسعه آینده ماشین به اتصال شبکه وابسته باشد، این نیاز را از ابتدا در انتخاب لحاظ کنید.

تغذیه پنل ۲۴ ولت DC است و ظرفیت منبع تغذیه باید مصرف دستگاه و تجهیزات جانبی را پوشش دهد. حفاظت IP65 نیز مربوط به پنل جلویی در شرایط نصب صحیح است؛ پشت دستگاه و اتصالات باید در محفظه مناسب قرار گیرند.

هنگام سفارش از پارسه اتوماسیون، کد کامل DOP-110CS، اقلام همراه، اصالت دستگاه و شرایط گارانتی را مشخص کنید.


قیمت HMI دلتا 10.1 اینچ مدل DOP-110CS

برای مقایسه قیمت DOP-110CS، پیشنهادهای مربوط به همین کد را بررسی کنید. مدل DOP-110IS با وجود اندازه نمایشگر مشابه، دارای Ethernet و درگاه SD است و امکانات یکسانی با CS ندارد.

هزینه پنل را از هزینه طراحی صفحات، انتقال پروژه و راه‌اندازی جدا کنید. کابل ارتباطی، منبع تغذیه و خدمات نرم‌افزاری ممکن است اقلام مستقلی باشند. قیمت درج‌شده در صفحه و موجودی روز را پیش از ثبت سفارش تأیید کنید.

کشور سازنده

پورت ارتباطی

COM, USB

حافظه داخلی

256MB

ابعاد درب تابلو

189.3*261.3 میلی‌متر

رزولوشن

600*1024( رنگ 65536)

صفحه نمایش HMI

10.1 اینچ
