HMI دلتا مدل DOP-107DV
- کد فنی: DOP-107DV
- صفحه نمایش : 7 اینچ LCD
- حافظه داخلی :256MB
- رزولوشن :WVGA (800×480 پیکسل)
26,280,000 تومان

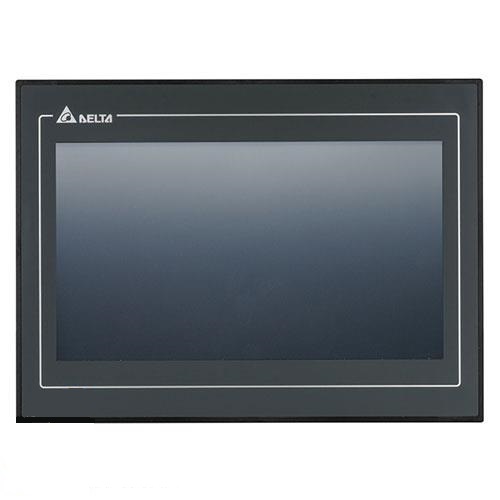

HMI دلتا مدل DOP-107DV
نمایشگر لمسی صنعتی DOP-107DV از سری پرطرفدار DOP-100 شرکت دلتا، ترکیبی از کیفیت ساخت بالا، قیمت مناسب و قابلیت‌های ارتباطی متنوع را در قالب یک HMI 7 اینچی ارائه می‌دهد. HMI دلتا مدل DOP-107DV مخصوص کاربرانی طراحی شده است که علاوه‌بر صفحه‌نمایش مناسب، به پورت Ethernet نیز نیاز دارند اما نمی‌خواهند هزینه زیادی برای مدل‌های پیشرفته‌تر پرداخت کنند.
مشخصات فنی HMI دلتا مدل DOP-107DV
- کدفنی:DOP-107DV
-
صفحه‌نمایش 7 اینچی TFT LCD با وضوح WVGA (رزولوشن 800×480 پیکسل) و نمایش 65,536 رنگ
-
صفحه لمسی مقاومتی (Resistive) چهار سیمه با دقت بالا و عمر بیش از 1 میلیون لمس
-
پردازنده ARM Cortex-A8 با فرکانس 800 مگاهرتز؛ اجرای سریع گرافیک‌ها و منوها
-
حافظه داخلی 256 مگابایت RAM و 256 مگابایت حافظه Flash برای ذخیره پروژه‌ها و گرافیک‌ها
-
پورت اترنت داخلی (10/100 Mbps) برای ارتباط با شبکه‌های صنعتی یا اتصال به PLC های اترنت‌دار
-
دو پورت سریال:
-
COM1: RS-232 / RS-485
-
COM2: RS-422 / RS-485
-
-
درگاه USB Host و USB Client برای برنامه‌ریزی، ذخیره‌سازی داده، و اتصال تجهیزات جانبی
-
نور پس‌زمینه LED با طول عمر بیش از 20,000 ساعت
-
مصرف انرژی حدود 8.8 وات
-
ابعاد فیزیکی: تقریباً 200 × 146 × 36 میلی‌متر
-
قابلیت نصب به‌صورت پنل‌مانت با درجه حفاظت IP65 از سمت جلو (مقاوم در برابر گردوغبار و پاشش آب)
-
محدوده دمای عملکرد: 0 تا 50 درجه سانتی‌گراد
-
پشتیبانی از نرم‌افزار DOPSoft (نسخه 4 به بالا) برای طراحی صفحات و پیکربندی ارتباطات
-
دارای تاییدیه‌های CE و UL برای استفاده در محیط‌های صنعتی استاندارد
کاربردهای HMI دلتا مدل DOP-107DV
-
مانیتورینگ و کنترل خطوط تولید در صنایع مختلف مانند بسته‌بندی، پلاستیک، نساجی، ماشین‌آلات CNC و صنایع غذایی
-
نمایش اطلاعات و وضعیت ماشین‌آلات صنعتی در پروژه‌های اتوماسیون
-
ایجاد واسط کاربری گرافیکی برای اپراتورها جهت مشاهده، تنظیم یا تغییر پارامترهای فرآیند
-
مناسب برای پروژه‌هایی که نیاز به ارتباط اترنت همزمان با ارتباط سریال دارند
نحوه کد خوانی اچ ام ای دلتا سری DOP107DV
بر روی این محصول مشخصات آن درج شده است که در تصویر زیر می‌توانید نمونه‌ای از آن را مشاهده کنید:
- DOP: نام محصول DOP پنل عملیات دلتا
- 1: سری 100 سری HM
- 07: اندازه نمایشگر 7 اینچ
- W: نوع قاب باریک پیشرفته
- V: وضوح WVGA TFT (800x)
سوالات متداول
1. آیا این HMI از پروتکل Modbus TCP/IP پشتیبانی می‌کند؟
بله، از طریق پورت Ethernet داخلی می‌توان از Modbus TCP برای ارتباط با PLCها یا دیگر تجهیزات تحت شبکه استفاده کرد.
2. چه تفاوتی با مدل DOP-107BV دارد؟
مدل 107DV علاوه بر پورت‌های سریال، دارای پورت Ethernet داخلی نیز هست، درحالی‌که مدل 107BV فاقد این پورت می‌باشد.
3. آیا می‌توان فایل‌های پروژه را با فلش USB منتقل کرد؟
بله، با استفاده از درگاه USB Host می‌توانید فایل‌ها را بارگذاری یا ذخیره کنید.
4. این HMI با چه نرم‌افزاری برنامه‌نویسی می‌شود؟
نرم‌افزار رسمی و رایگان دلتا به نام DOPSoft (نسخه 4 به بالا) برای طراحی صفحات و برنامه‌ریزی آن استفاده می‌شود.
مقایسه بین DOP-107DV، DOP-107BV و DOP-107CV
| ویژگی‌ها | DOP-107BV | DOP-107DV | DOP-107CV |
|---|---|---|---|
| اندازه نمایشگر | 7 اینچ TFT | 7 اینچ TFT | 7 اینچ TFT |
| رزولوشن | 800×480 (WVGA) | 800×480 (WVGA) | 800×480 (WVGA) |
| پردازنده | ARM Cortex-A8، 800MHz | ARM Cortex-A8، 800MHz | ARM Cortex-A8، 800MHz |
| حافظه داخلی | 256MB RAM / 256MB Flash | 256MB RAM / 256MB Flash | 256MB RAM / 256MB Flash |
| پورت Ethernet | ❌ ندارد | ✅ دارد (10/100 Mbps) | ✅ دارد (با قابلیت تنظیم کامل) |
| پورت سریال COM | RS-232/485 + RS-422/485 | RS-232/485 + RS-422/485 | RS-232/485 + RS-422/485 |
| USB Host و Client | ✅ دارد | ✅ دارد | ✅ دارد |
| درجه حفاظت جلو | IP65 | IP65 | IP65 |
| قابلیت برنامه‌نویسی با DOPSoft | ✅ دارد | ✅ دارد | ✅ دارد |
| قیمت تقریبی (نسبی) | 💰 اقتصادی‌ترین | 💰💰 متوسط | 💰💰💰 گران‌تر |
| مناسب برای پروژه‌های | پایه / اقتصادی | صنعتی با نیاز به شبکه | حرفه‌ای با نیازهای پیشرفته‌تر |
راهنمای نصب و سیم‌بندی HMI دلتا مدل DOP-107DV
سیم‌بندی تغذیه:
-
ولتاژ ورودی: 24V DC (±15%)
-
ترمینال تغذیه دارای +24V و 0V است.
-
توصیه می‌شود از فیوز 1 آمپر برای حفاظت استفاده شود.
ارتباط با PLC از طریق COM1 یا COM2:
-
COM1: قابلیت انتخاب بین RS-232 و RS-485
-
COM2: برای RS-422 یا RS-485 (غیرايزوله)
-
انتخاب مد ارتباطی از طریق تنظیمات نرم‌افزار DOPSoft انجام می‌شود.
پورت Ethernet:
-
اتصال مستقیم به شبکه صنعتی یا PLCهایی که از Modbus TCP، EtherNet/IP و غیره پشتیبانی می‌کنند.
-
آدرس IP و Subnet باید در نرم‌افزار تنظیم شود.
پورت USB:
-
برای آپلود/دانلود پروژه یا ذخیره‌سازی داده‌های ثبت شده (Data Logging)
-
USB Host مناسب اتصال فلش مموری
-
USB Client برای ارتباط با PC جهت برنامه‌ریزی
| کشور سازنده | |
|---|---|
| پورت ارتباطی | COM, ETHERNET, USB |
| حافظه داخلی | 256MB |
| ابعاد درب تابلو | 142.9*196.9 میلی‌متر |
| رزولوشن | WVGA (800×480 پیکسل) |
| صفحه نمایش | 7 اینچ LCD |
| وزن | حدود 700 گرم |
